熱電偶(TC)測溫原理

深圳市科瑞杰科技有限公司

塞貝克效應(Seebeck effect)：兩種不同的金屬在溫度梯度而引起兩種物質間的電壓差的熱電現象

熱電勢EAB只與金屬和溫度相關。而與金屬的長度，粗細或兩端以外的溫度無關

金屬A，B 種類

溫度T1，T2

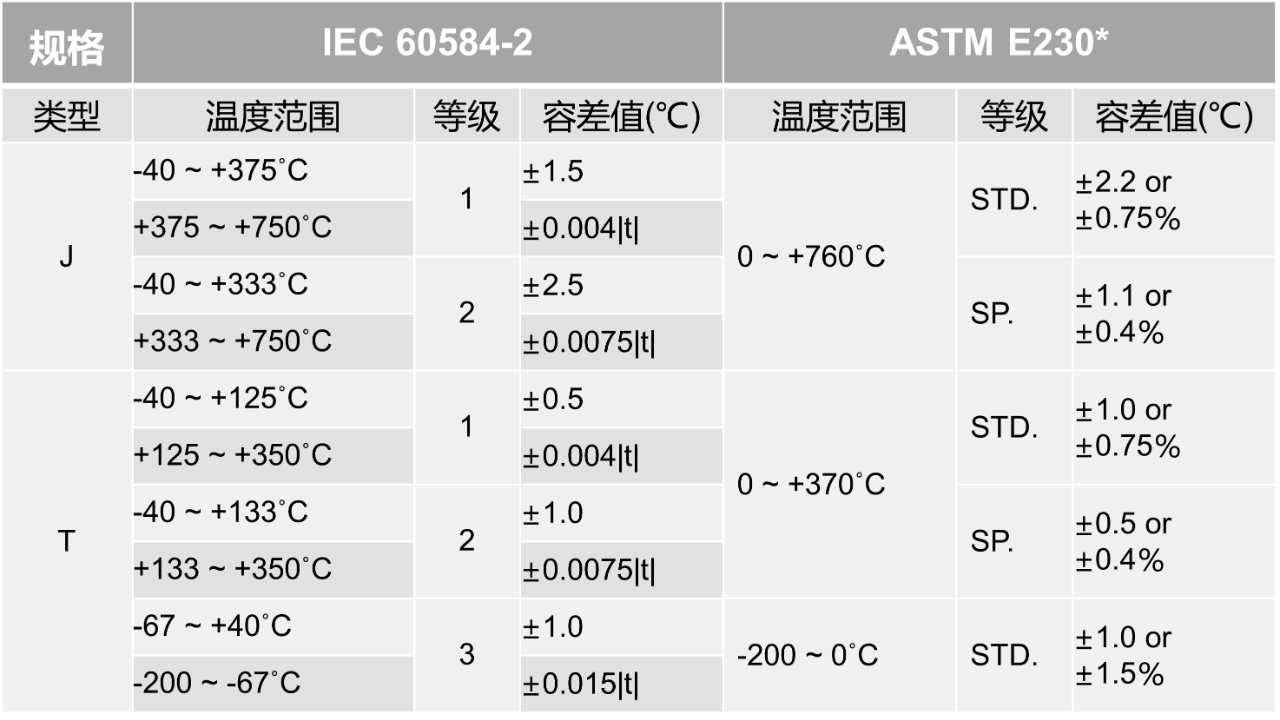

常用熱電偶

類型

* ASTM的容差以較大值為準

特點

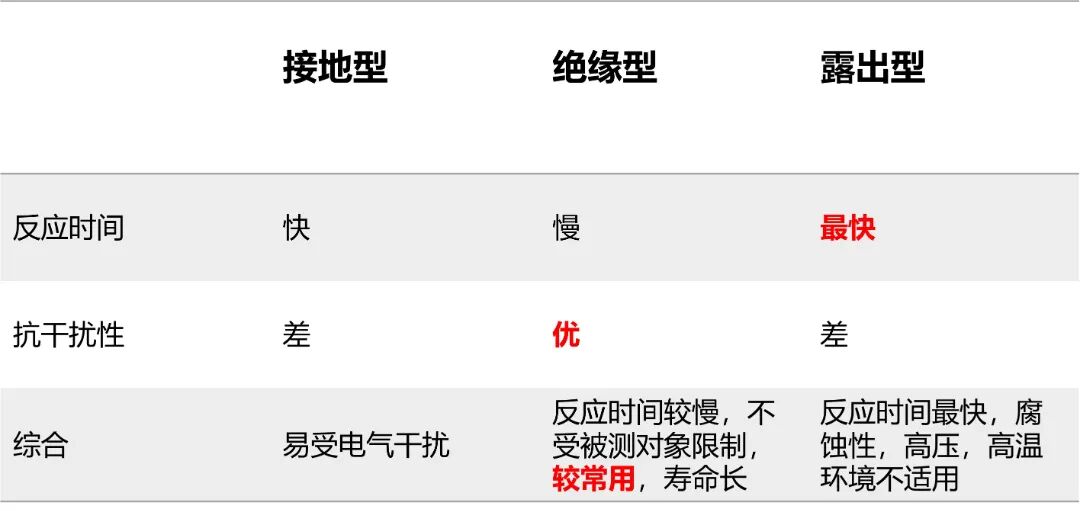

常見熱電偶前端類型

室溫、大氣壓力下空氣流動速度為每秒20m的測試條件下，上述前端的響應時間：

其他類型熱電偶前端

粘貼型熱電偶

極細鎧裝熱電偶

熱電偶測溫注意事項

熱電偶前端加工使用點焊機

使用時注意熱電偶不要彎折

不要使用焊錫

布點和拆除使用專用膠水和催化劑

可使用連接器

熱電偶和被測物充分熱交換，建立熱平衡

保證熱穩定

保證儀器本體（冷端補償）放置穩定的環境中

使用專用熱電偶
