鈣鈦礦-硅疊層太陽能電池已突破單結器件的效率極限，具備大規模應用前景。目前研究主要集中在鈣鈦礦頂電池及其界面優化上，而硅底電池的關鍵作用卻未得到充分探索。美能QE量子效率測試儀可用于精確測量太陽電池的EQE與光譜響應，幫助優化界面工程和背接觸設計，從而提升電池的量子效率和整體性能。

本文系統研究了硅異質結（SHJ）底電池上表面納米粗糙度對整體疊層器件性能的影響，并提出通過調控氫化納米晶硅（(n)nc-Si:H）層的厚度或在其沉積前進行氫/二氧化碳混合等離子體處理，可有效調控表面形貌，進而提升器件性能。

研究背景與意義

Millennial Solar

疊層電池的高效率依賴于鈣鈦礦頂電池與硅底電池的協同優化。在用于溶液法鈣鈦礦-硅疊層的SHJ底電池中，通常采用n型硅層（作為電子傳輸層），包括氫化非晶硅（(n)a-Si:H）、納米晶硅（(n)nc-Si:H）及氧化合金層（(n)nc-SiOx:H）。

其中，nc-Si:H基層具有更優的光電特性，已在高效單結SHJ電池中廣泛應用。這些層為混合相材料，由嵌入非晶基體中的納米晶組成，其表面通常呈圓頂形貌，產生納米尺度粗糙度。

這種形貌受兩相生長速率比控制，可通過膜厚、沉積參數或襯底預處理進行調控。表面粗糙度顯著影響后續自組裝單分子層（SAM）的錨定及鈣鈦礦薄膜質量，進而影響整體器件性能，但此前其具體影響常被忽視。

研究方法與設計

Millennial Solar

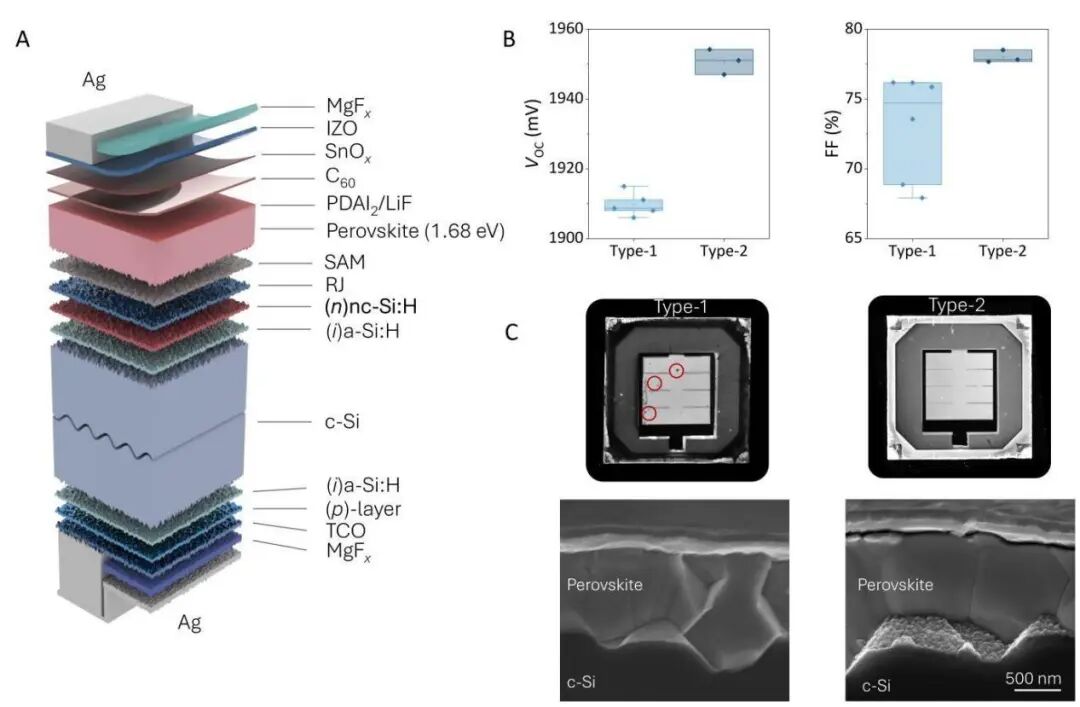

A. 單片鈣鈦礦-硅疊層器件示意圖。B. 采用不同底電池的疊層器件的開路電壓（VOC）和填充因子（FF）。C. 相應器件的光致發光（PL）圖像和截面掃描電子顯微鏡（SEM）顯微照片

本研究采用兩種方法調控紋理化c-Si底電池的表面納米粗糙度：

改變 (n)nc-Si:H 層厚度（從約15 nm至70 nm）。

在沉積 (n)nc-Si:H 前，施加不同時長（0、15、30、60秒）的 H?/CO? 混合氣體等離子體處理（PT），并固定 (n)nc-Si:H 厚度為15 nm。

制備了兩種底電池：基于15 nm厚（Type-1）和25 nm厚（Type-2）(n)nc-Si:H層。所有疊層器件采用相同的鈣鈦礦頂電池工藝。

粗糙度調控及其對薄膜性質的影響

Millennial Solar

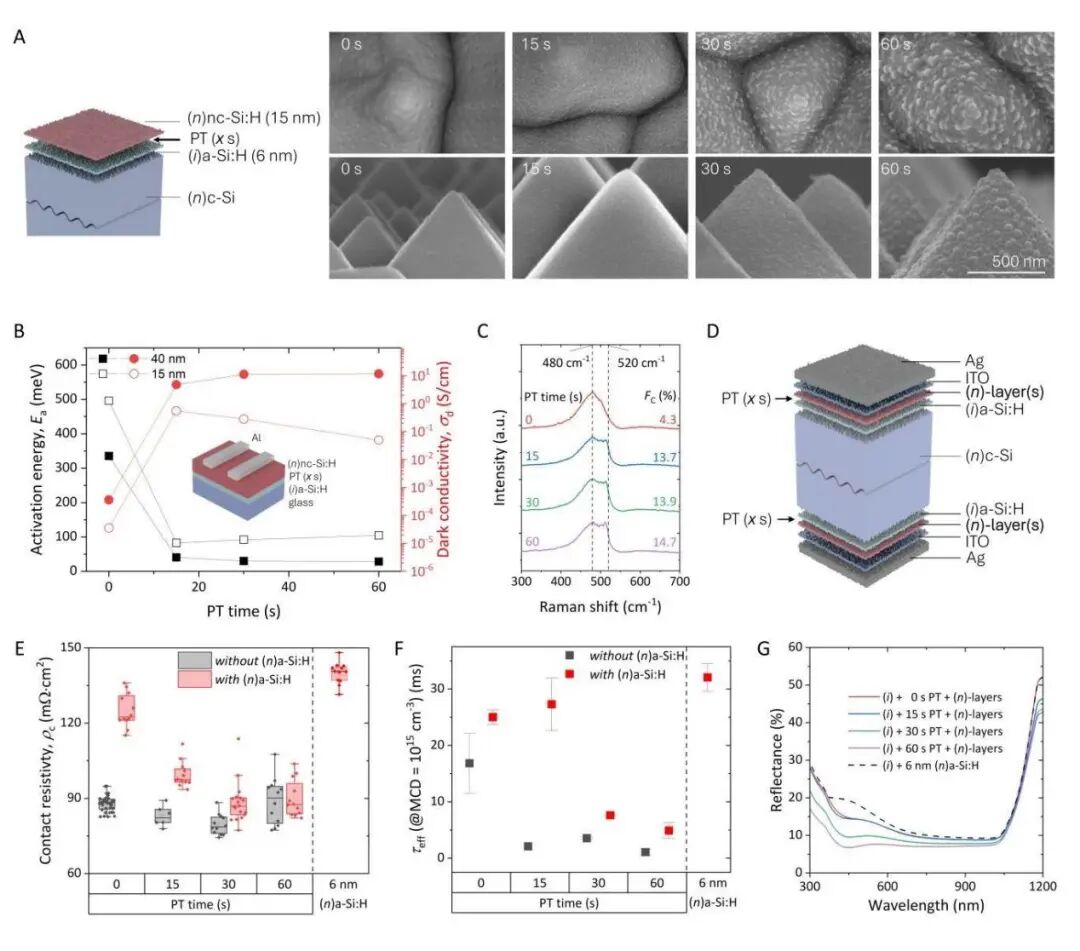

A. SEM顯微照片B. σd和Ea，以及C. 結晶體積分數（由拉曼光譜估算），均作為等離子體處理時長的函數D. 用于TLM測量的ρc測試結構的示意圖（插圖）和代表性I-V曲線E. n型接觸疊層的提取ρc，以及F. 展示15納米厚nc-Si:H層其τeff值隨等離子體處理時長的變化G. 具有a-Si:H涂層（6納米厚）的紋理化樣品的反射光譜

厚度調控：隨著nc-Si:H厚度增加，表面納米粗糙度增加，薄膜結晶度、暗電導率（σd）提高，活化能（Ea）下降。但更厚的層導致更長沉積時間及更高的紅外寄生吸收，降低底電池電流。

等離子體處理：即使對于15 nm的薄層，短時（15秒）等離子體處理也能顯著誘導納米粗糙度形成，表現為金字塔表面出現密集納米級凸起。延長處理時間（60秒）會導致晶粒聚集，形成更大球形特征。該處理能顯著提升薄膜電學性能：15秒處理使15 nm厚nc-Si:H的σd從3.6×10?? S/cm提升至0.6 S/cm，Ea大幅降低，結晶度增強，效果堪比100 nm厚層。

電學與鈍化特性：

接觸電阻（ρc）：等離子體處理時長≤30秒時，ρc從約88 mΩ·cm2降至79 mΩ·cm2；60秒處理則因可能形成較厚界面氧化層導致ρc回升至89 mΩ·cm2。

鈍化質量：等離子體處理會劣化a-Si:H/c-Si界面的鈍化（有效少子壽命τeff下降），可能與CO?等離子體引入氧導致非晶網絡脫氫有關。在nc-Si:H上添加2 nm厚a-Si:H蓋帽層可有效緩解鈍化退化，并減少后續ITO濺射損傷，但略微增加ρc。

光學特性：更長的等離子體處理時間導致反射率逐漸降低（尤其在短波區），證實了表面納米粗糙度的增強。此光學行為在沉積10 nm ITO后依然保持。

對SAM沉積與鈣鈦礦薄膜形成的影響

Millennial Solar

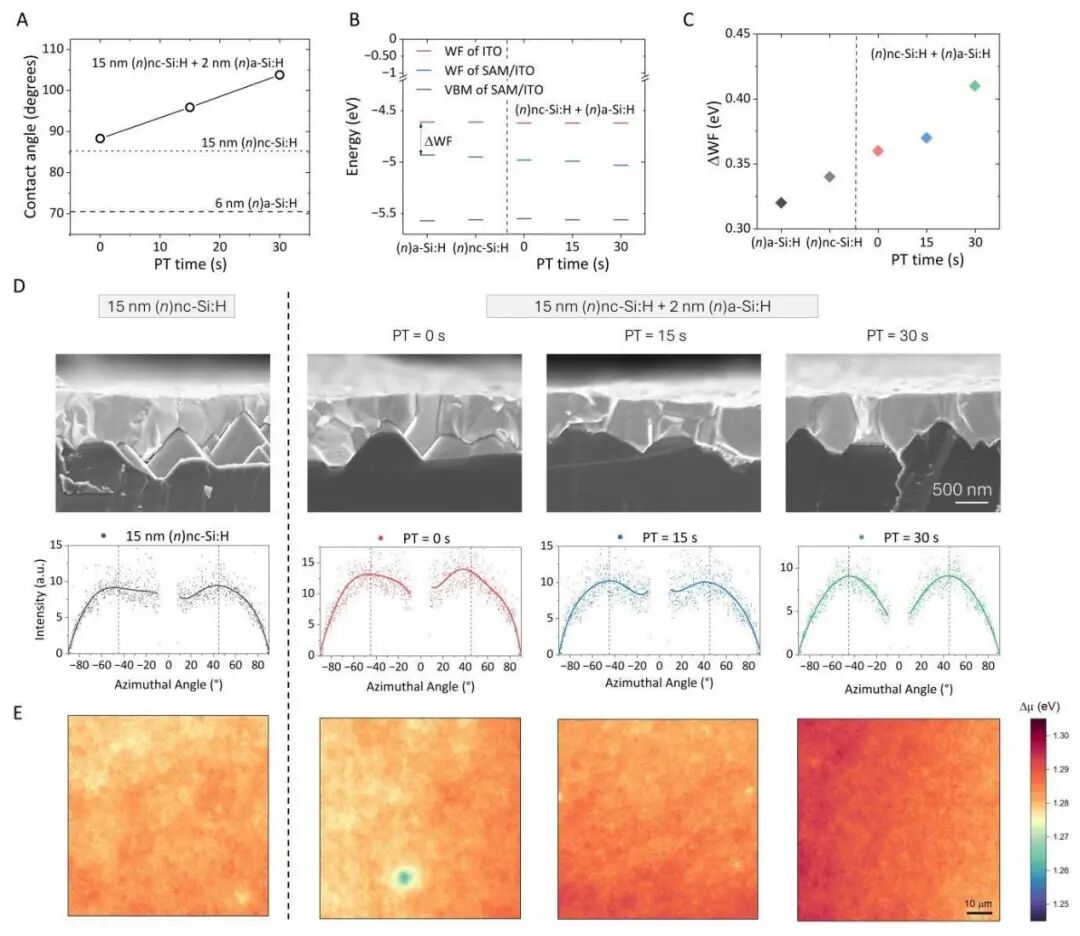

A. 在不同等離子體處理（PT）時長的nc-Si:H層的紋理化c-Si晶圓上沉積HTL-SAM后的接觸角值B. 價帶頂（VBM）和功函數（WF）值，以及C. 具有不同等離子體處理時長的n型層/ITO/SAM（疊層）在SAM沉積前后的功函數偏移（ΔWF）。D. 截面SEM顯微照片以及基于GIWAXS測量的（100）衍射峰方位角積分強度。E. 沉積在不同n型層/ITO/SAM疊層上的鈣鈦礦薄膜的準費米能級分裂（QFLS，Δμ）圖像

表面能與功函數：更高的表面納米粗糙度導致HTL-SAM溶液接觸角增大（表面能降低），并使SAM沉積后的功函數偏移（ΔWF）更大。這表明粗糙表面促進了SAM分子的更緊密堆積，增強了界面偶極子效應。

鈣鈦礦薄膜質量：在經30秒等離子體處理的樣品上沉積的鈣鈦礦薄膜，顯示出更大、更均勻的晶粒，以及更明顯的（100）晶面擇優取向（通過GIWAXS測量），這有利于載流子遷移。絕對PL成像顯示，在這些樣品上的鈣鈦礦薄膜具有更高的PL強度和更均勻的準費米能級分裂（QFLS，Δμ ≈ 1290 meV），表明非輻射復合減少。

疊層太陽能電池性能

Millennial Solar

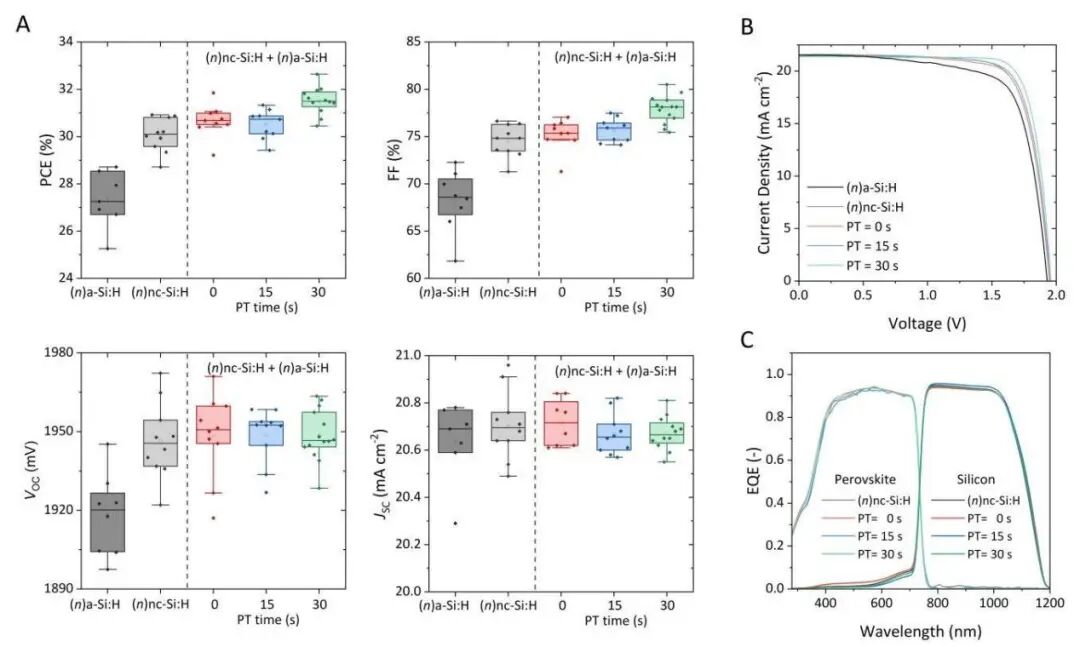

A. 采用不同n型層（疊層）的鈣鈦礦-硅疊層太陽能電池的J-V參數B. 每種n型層（疊層）最佳器件的J-V特性曲線，以及C. 相應疊層太陽能電池的外量子效率（EQE）光譜

與采用6 nm厚 (n)a-Si:H層的器件相比，采用15 nm厚 (n)nc-Si:H層的器件有效抑制了漏電，開路電壓（VOC）和填充因子（FF）分別從~1920 mV、~68% 提升至 ~1945 mV、~75%。這主要歸因于粗糙度增加帶來的更大ΔWF以及更低的ρc。

增加2 nm (n)a-Si:H蓋帽層可略微提升VOC（得益于鈍化改善）。

施加等離子體處理（尤其是30秒）可進一步提升FF，最終使器件效率提高。

所有樣品的短路電流密度（JSC）基本相當。

最佳結果：采用15 nm (n)nc-Si:H + 2 nm (n)a-Si:H疊層結構，并施加30秒等離子體處理，實現了最高32.6%的轉換效率。

實驗方法概要

Millennial Solar

研究使用n型FZ硅片，制絨后經PECVD沉積a-Si:H及各類n型層（包括a-Si:H、(n)nc-Si:H及其疊層），并進行等離子體處理。

隨后濺射ITO，制作背場與背反射鏡。鈣鈦礦頂電池采用2PACz作為HTL-SAM，沉積寬帶隙（~1.68 eV）鈣鈦礦吸收層，并輔以C60/SnO2作為ETL，最終蒸發IZO前電極和MgF2減反射層。

器件性能通過J-V測試、EQE、PL成像、SEM、AFM、拉曼光譜、開爾文探針、GIWAXS等多種手段進行系統表征。

本研究揭示了硅底電池表面納米粗糙度是影響鈣鈦礦-硅疊層太陽能電池性能的關鍵、且此前未被充分重視的設計參數。通過調整nc-Si:H層厚度或采用H?/CO?混合等離子體預處理，可有效調控粗糙度。增加的粗糙度改善了SAM錨定，提高了界面偶極子強度，進而優化了HTL/鈣鈦礦界面質量和鈣鈦礦薄膜結晶性，最終顯著提升了器件FF和效率。等離子體處理法尤其適用于在薄nc-Si:H層中高效引入粗糙度，有利于減少工藝時間和寄生吸收。這項工作為超越當前以鈣鈦礦優化為核心的策略提供了新思路，對推動疊層電池產業化及相關硅基薄膜技術（如SHJ電池）具有廣泛意義。

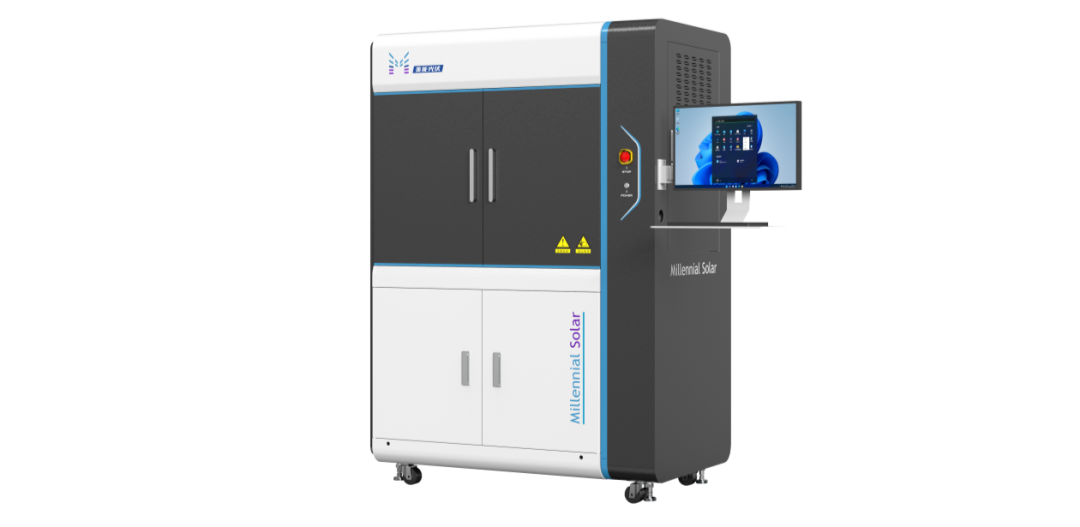

美能QE量子效率測試儀

Millennial Solar

美能QE量子效率測試儀可以用來測量太陽能電池的光譜響應，并通過其量子效率來診斷太陽能電池存在的光譜響應偏低區域問題。它具有普遍的兼容性、廣闊的光譜測量范圍、測試的準確性和可追溯性等優勢。

兼容所有太陽能電池類型，滿足多種測試需求

光譜范圍可達300-2500nm，并提供特殊化定制

氙燈+鹵素燈雙光源結構，保證光源穩定性

原文參考：Tuning the surface nanoroughness of the recombination junction for high performance perovskite-silicon tandem solar cells
