許多從事IoT設備工作的工程師和開發人員懷疑自己的產品存在電池壽命表現不佳的問題，但他們不知道如何解決這個問題。大多數人對電池測試的印象是非常復雜、費時費事，并且需要昂貴、大體積的實驗室設備。

事實上，雖然電池系統可能很復雜，但使用Otii Ace Pro（硬件）和Otii電池工具箱（軟件許可）進行電池測試會非常順手。用戶不需要成為電池專家，都可以做到——創建電池配置文件、驗證電池性能，并且深入了解產品在模擬的真實工作條件下的行為。這些都不難做到。

本文通過實際案例展示了：Otii 如何簡化以下過程——在各種放電條件下測試五個品牌的 AAA 堿性電池。

測試準備

團隊選擇了5種標準AAA堿性電池。以下是它們的高端電池市場定位：

金霸王 Optimum Optimum系列 – 專為高負載設備設計

勁量 Max Plus （加強型）– 高端堿性電池，內阻更低，保質期更長

超霸 Ultra Plus （高性能系列）- 針對高耗電應用優化

松下 Evolta （長壽命系列） — 相比 Panasonic 的標準系列的堿性電池，壽命更長

瓦爾塔 Longlife Max Power（高性能長效系列） — 精準且持久耐用

所有電池均在 25°C 的溫控箱中放電（能夠消除放電時環境變化帶來的影響，但此步驟非必需）。

這些電池存在一定的自放電現象，因為存放了約1-2年。但所有品牌電池存放條件相同，且時長相似，因此實驗條件仍然公平。

放電條件

大多數電池的數據手冊會顯示”恒定電流“條件下的的放電曲線，但是實際上都知道物聯網設備很少以恒定電流的方式耗電。IoT設備通常在需要感測或傳輸數據時觸發進入活躍期，然后休眠期，以此循環。

為反映這種現實使用場景，團隊比較了4種放電方式：

恒流模式：25mA，作為參考測量方式

圖1：Otii的電池工具箱軟件設置的部分截圖，此時在恒流模式下使用電池驗證功能

2. 恒功率模式：37.5 mW，相當于在 1.5 V 時的 25 mA，但隨著電池電壓下降，電流會增加。

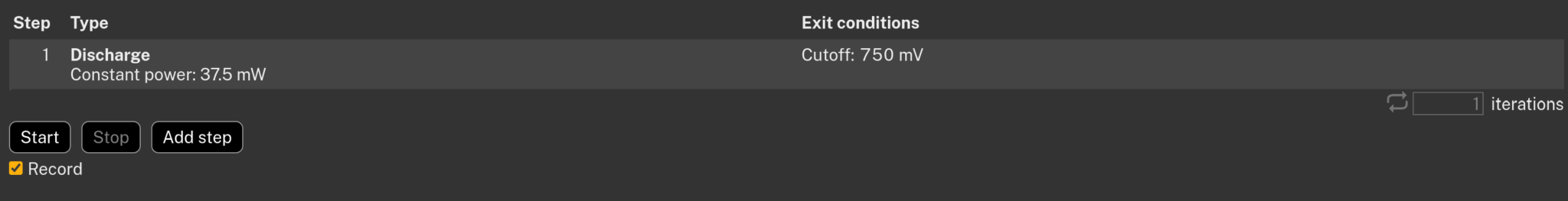

圖2：Otii電池工具箱軟件設置的部分截圖，此時在恒定功率模式下使用電池驗證功能

3. 脈沖1：每 0.5 秒在 30 mA 和 20 mA 之間交替 (平均約 25 mA)，模擬中等活動強度變化。

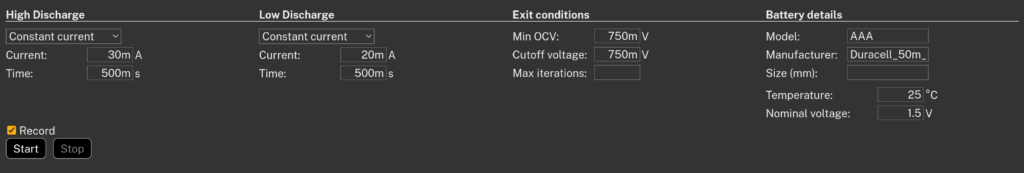

圖3：Otii電池工具箱軟件設置的部分截圖，此時為脈沖1

4. 脈沖2：50mA持續0.5秒，0mA持續0.5秒，如此交替- 平均約25mA，模擬活躍期/休眠期循環狀態

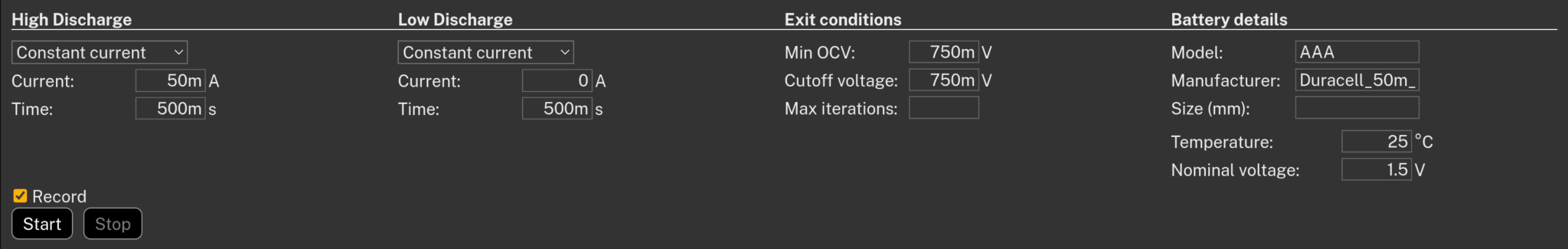

圖4：Otii電池工具箱軟件設置的部分截圖，此時為脈沖2

測試每個品牌的電池和每個測試方法，都會使用2節電池。假設一節出現明顯錯誤，數據會被排除在統計結果之外。

Otii電池測試設置

測試設置如下：

儀器：連接至個人電腦的Otii Ace Pro設備（支持Windows、macOS或Ubuntu操作系統）

電腦軟件：Otii桌面應用程序，Otii電池工具箱軟件許可（包含電池驗證+電池特性分析功能）

電池連接方式：電池通過點焊固定于金屬條上（以降低電阻），未使用電池座

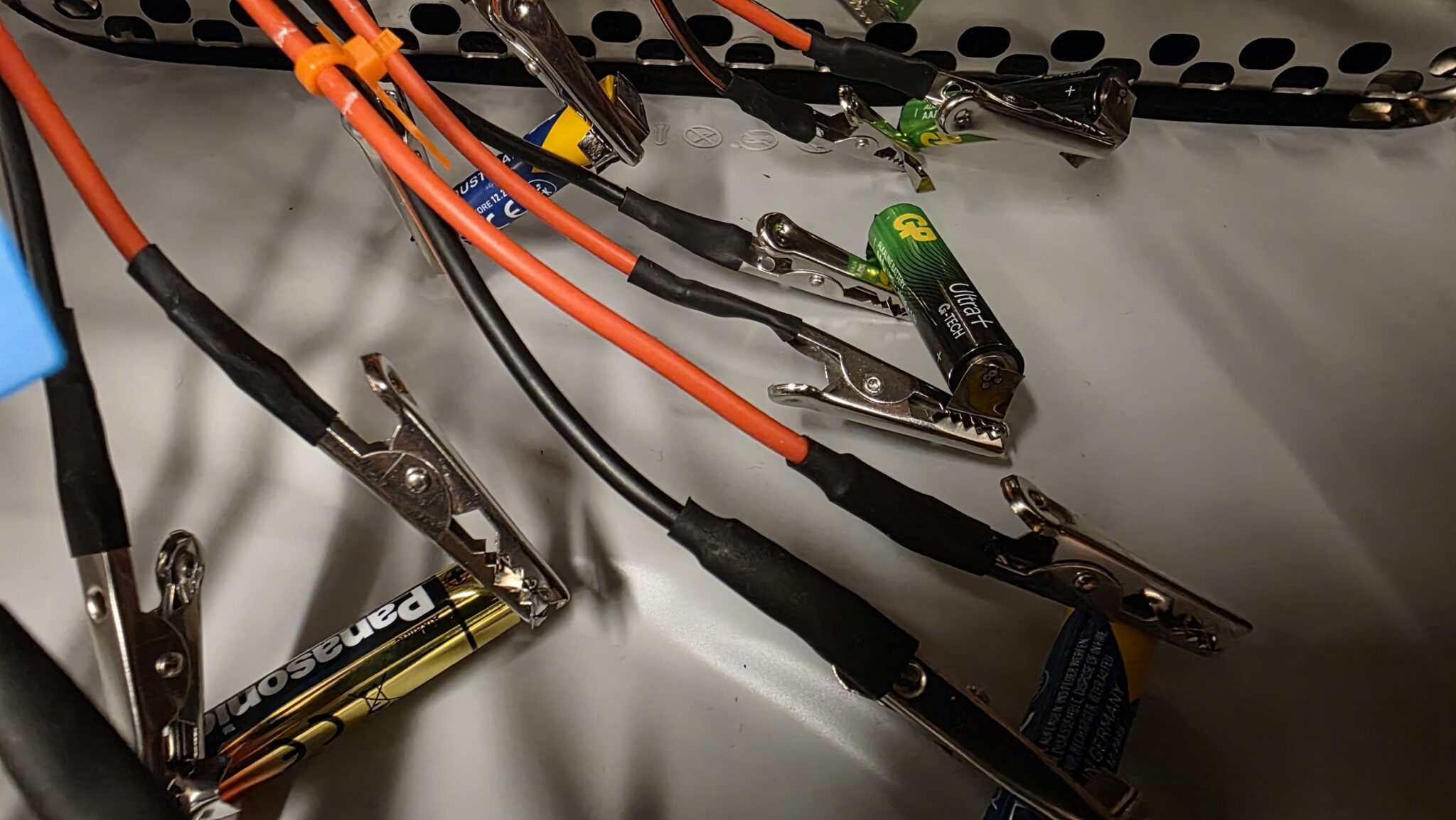

圖5：各個品牌的AAA電池在溫度箱內連接示意圖，方便稍后操作性能測試

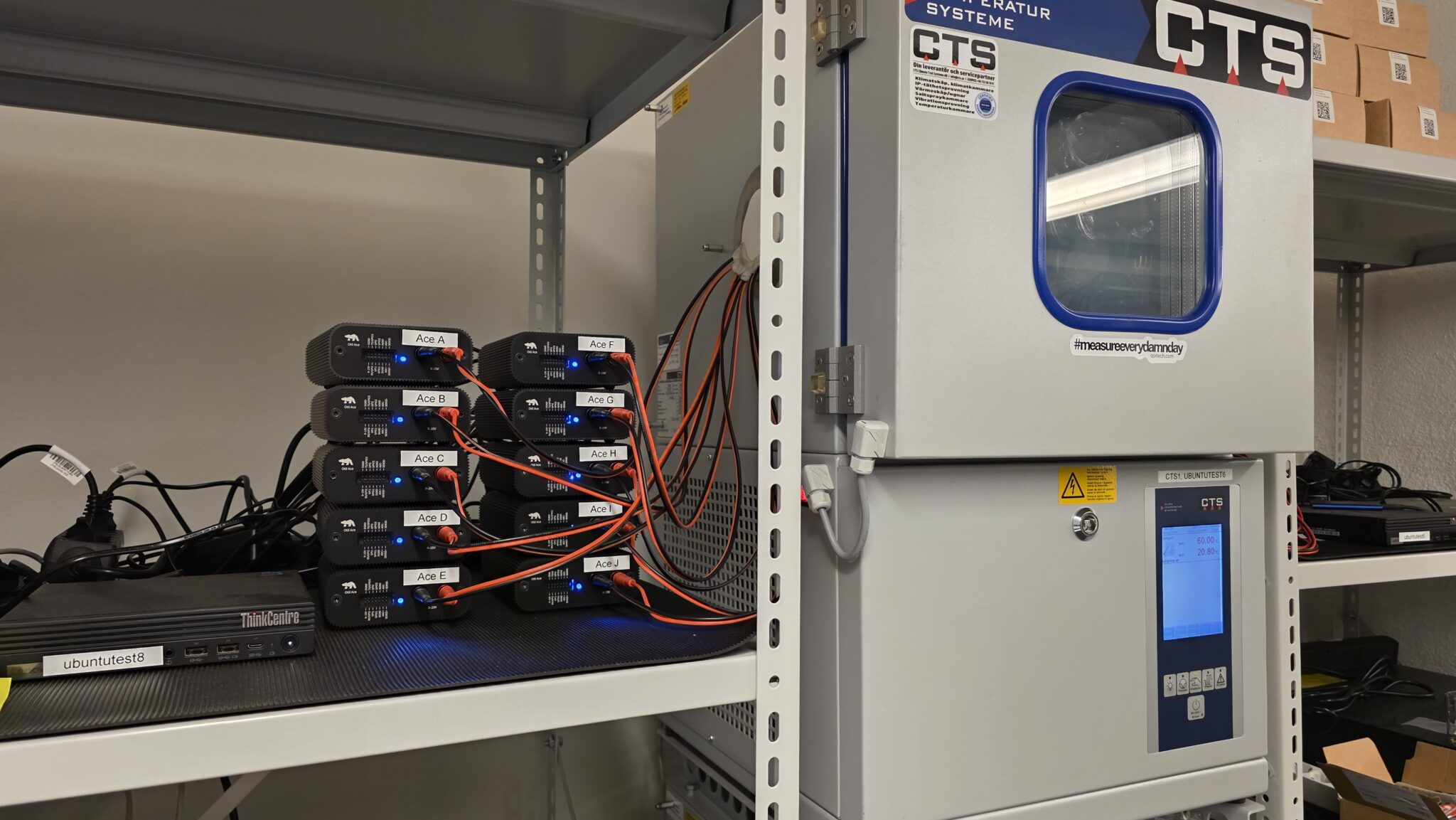

圖6：多臺配有Otii電池工具箱軟件許可的Otii Ace Pro設備已連接，正在驗證并分析AAA電池性能

Otii功能應用

電池驗證功能用于恒流和恒功率放電測試。它支持完全可定制的放電模式，包括復雜脈沖序列，甚至可進行可充電電池的循環測試。

電池特性分析功能用于脈沖放電測試。該功能在高負載與低負載間交替切換，并在測試過程中計算內部電阻和開路電壓。測試結果存儲于電池特性文件中，可用于后續分析或電池仿真。

放電在0.75V處終止——這是堿性電池的典型截止電壓。在1100-1400mAh容量范圍內，每次測試持續40-60小時。

測試結果

測量到的電池容量結果如下：

圖8：通過Otii Ace Pro 設備+ Otii 電池工具箱軟件許可對 脈沖2（50mA持續0.5秒/0mA持續0.5秒）進行驗證所得的電池特性分析結果示例

恒流模式 Vs 恒定功率模式

測試結果符合預期。恒功率模式對電池的負載要求更為嚴苛：隨著電壓下降，放電電流持續上升。與恒流模式（CC）相比，各品牌電池在恒定功率（CP）條件下的可用容量降低約 4%–9%。

脈沖模式 vs 恒流模式

對典型物聯網脈沖負載來說，測試結果與恒流模式極為接近。在中等強度脈沖條件下，電池容量差異控制在±3%范圍內。若脈沖幅度進一步提高，差異可能更為顯著。

結論

電池性能測試并非一定復雜且難以實施。借助 Otii Ace Pro 與 Otii 電池工具箱軟件許可，用戶可以快速構建測試方案、生成電池特性文件與性能曲線，并在高度貼近真實應用場景的條件下，驗證電池的實際表現。

用戶不再需要完全依賴電池廠商提供的數據手冊，而是能夠直接觀察電池在自身設備工作模式下的真實行為。Otii 幫助工程師顯著簡化電池測試流程，使測試過程更加清晰、可控且具備良好的可重復性。工程師可以將更多精力投入到產品續航能力的優化，而無需再為復雜的測試配置所困擾。
