1. 引言：從集總電路到電磁場的范式轉移

在傳統的電力電子學教學與工程實踐中，工程師們習慣于在集總參數電路理論（Lumped Parameter Circuit Theory）的框架下思考。在這個框架里，能量被認為是通過導線中的電流傳輸?shù)?，電壓是?jié)點間的標量勢差，而電感與電容則是理想化的儲能元件。然而，隨著寬禁帶（Wide Bandgap, WBG）半導體技術，特別是碳化硅（SiC）功率器件的商業化應用，這一經典范式正面臨前所未有的挑戰。

現代SiC MOSFET，如BASIC Semiconductor基本半導體的Pcore?2 ED3系列，能夠以數十納秒的開關速度（dv/dt>100V/ns）處理高達數百千瓦的功率 。在這種極端的動態工況下，電路不再僅僅是連接元器件的導線，而是構成了復雜的傳輸線網絡；功率模塊不再是簡單的開關，而是電磁能量的發射源與波導。寄生參數不再是次要因素，而是決定系統成敗的主導變量。

構建一個基于經典電動力學的分析框架，通過麥克斯韋方程組（Maxwell's Equations）和坡印廷矢量（Poynting Vector）的物理視角，深度解析電力電子變換器的本質。我們將超越傳統的“電壓-電流”分析法，轉而探究電磁場（E場與H場）在功率變換拓撲中的產生、分布、演化與相互作用機制。剖析基本半導體SiC功率模塊（如BMF系列）的內部電磁架構，揭示高頻開關過程中的位移電流效應、近場耦合機制以及絕緣介質中的能量輸運過程，為下一代高功率密度電力電子系統的設計提供理論指導。

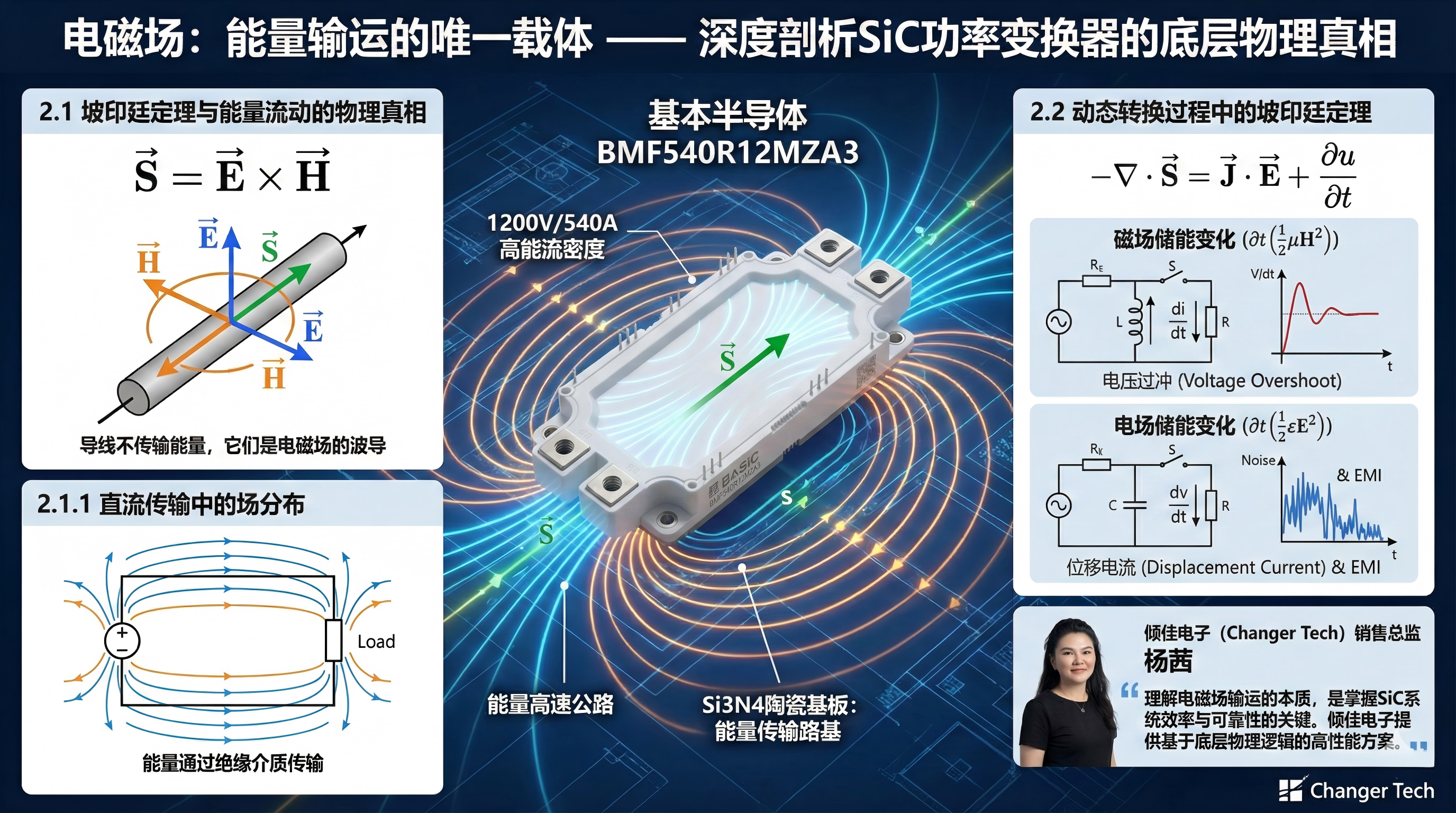

2. 理論基石：電磁場作為能量輸運的唯一載體

2.1 坡印廷定理與能量流動的物理真相

在電力電子系統的底層物理邏輯中，導線并不傳輸能量，它們僅僅是電磁場的“波導”或邊界條件。真正的能量輸運者是分布在導體周圍介質（絕緣層、空氣、陶瓷基板）中的電磁場。這一物理事實由坡印廷矢量（Poynting Vector）S 精確描述：

S=E×H

其中，S代表能流密度矢量（W/m2），E是電場強度（V/m），H是磁場強度（A/m）。能量流動的方向垂直于E和H構成的平面 。

2.1.1 直流傳輸中的場分布

即便在一個簡單的直流供電回路中，能量也是通過導線外部的空間從電源流向負載的。

電場建立：電源在正負導線之間建立起電場E，該電場穿過導線間的絕緣介質。

磁場建立：流經導線的電流在導線周圍建立起環繞的磁場H。

能流軌跡：根據右手定則，E×H的結果指向負載方向。導線內部由于電阻產生的微弱縱向電場會導致一小部分坡印廷矢量指向?qū)Ь€中心，這部分能量即轉化為焦耳熱（I2R損耗）。

對于SiC功率變換器而言，這意味著絕緣材料（如Si3?N4?陶瓷基板、硅凝膠）不僅僅是電氣隔離層，更是能量高速公路的路基。在高壓（如1200V）和大電流（如基本半導體540A模塊 ）應用中，介質中的能量密度極高，介質的介電性能、損耗角正切以及其對高頻電磁波的傳播特性，直接影響傳輸效率與可靠性。

2.2 動態轉換過程中的坡印廷定理

在開關電源中，能量傳輸并非連續，而是通過電場能與磁場能的交替存儲與釋放來實現的。坡印廷定理的微分形式揭示了這一動態平衡：

???S=J?E+?t?u?

該方程表明，流入某一閉合體積的凈電磁功率（???S）等于該體積內的歐姆損耗（J?E）與電磁場儲能變化率（?t?u?）之和 。

在SiC轉換器中，?t?u?項占據核心地位：

磁場儲能變化 (?t??(21?μH2)) ：體現在電感器及所有寄生電感中。當SiC MOSFET極速關斷時，磁場能量無法瞬間消失，磁通量的坍縮（??t?ΦB??）必然在空間中感應出極強的電場（法拉第定律），這在電路層面表現為電壓過沖（Voltage Overshoot）。

電場儲能變化 (?t??(21??E2)) ：體現在電容器及所有寄生電容中。SiC的高dv/dt特性意味著電場能量在空間中的極速搬移，這導致了強烈的位移電流（Displacement Current），是共模干擾（EMI）的根源。

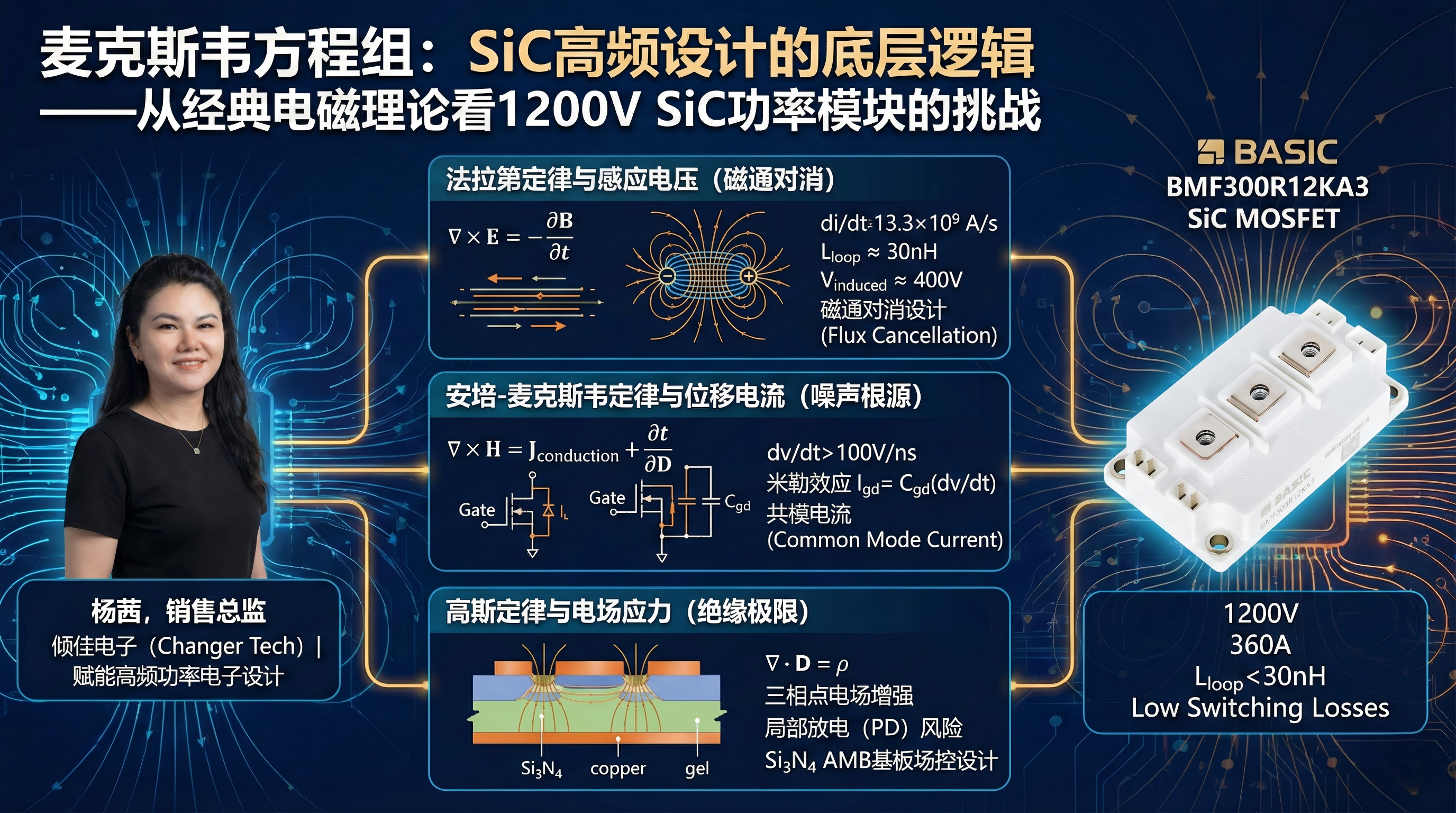

3. 麥克斯韋方程組在SiC高頻開關中的微觀演繹

為了深刻理解SiC功率模塊的行為，必須將麥克斯韋方程組的每一個分量映射到具體的電力電子現象中。

3.1 法拉第電磁感應定律與回路電感

?×E=??t?B?

法拉第定律闡述了時變磁場產生電場的機制。在SiC MOSFET開關過程中，電流變化率di/dt極高。以BMF360R12KA3模塊為例，其在25℃下的開通時間tr?約為64ns，關斷下降時間tf?約為27ns 。對于360A的電流，這意味著：

dtdi?≈27×10?9s360A?≈13.3×109A/s

如此巨大的電流變化率會在模塊內部的換流回路（Commutation Loop）中產生劇烈變化的磁場B。根據法拉第定律，這個變化的磁場會在回路周圍感應出旋渦狀的電場E，該電場沿導線積分即表現為反電動勢：

Vinduced?=?∮E?dl=?dtd??B?dA≈?Lloop?dtdi?

如果回路電感Lloop?為30nH（BMF360R12KA3測試條件值 [1]），則感應電壓高達30×10?9×13.3×109≈400V。這個感應電場直接疊加在功率器件兩端，可能導致器件雪崩擊穿。因此，“低電感設計”本質上是**磁通對消（Flux Cancellation）**的幾何工程學——通過優化導體布局，使異向電流產生的磁場在空間上相互抵消，從而最小化磁場儲能體積∫21?μH2dV 。

3.2 安培-麥克斯韋定律與位移電流災難

?×H=Jconduction?+?t?D?

麥克斯韋引入的位移電流項 Jd?=?t?D? 是理解SiC高頻噪聲的關鍵。在傳統的低頻應用中，位移電流往往被忽略，但在SiC應用中，由于電壓切換速度dv/dt極快（可達100V/ns以上），絕緣介質中的電通量密度D發生劇烈變化。

現象一：米勒效應（Miller Effect）

MOSFET的柵漏電容Cgd?本質上是柵極與漏極之間絕緣介質構成的電容器。當漏極電壓VDS?劇烈跳變時，絕緣層內的電位移矢量D隨時間急劇變化，產生位移電流Igd?=∫?t?D??dA=Cgd?dtdv?。這個電流直接注入柵極回路，若驅動阻抗不夠低，將抬升柵極電場，導致器件誤導通。BMF540R12MZA3的Crss?（即Cgd?）約為53pF ，在50V/ns的dv/dt下，將產生約2.65A的位移電流峰值，這對驅動電路提出了嚴峻挑戰 。

現象二：共模電流（Common Mode Current）

功率模塊的基板與散熱器之間存在寄生電容Cstray?。SiC的高頻開關導致模塊中點電位相對大地的電場E劇烈脈動。根據安培-麥克斯韋定律，變化的電場等效于電流，這股位移電流穿過陶瓷基板和散熱膏，流入大地，形成共模噪聲源。

3.3 高斯定律與絕緣介質的電場應力

??D=ρ

高斯定律決定了電荷分布與電場強度的關系。在SiC模塊（如1200V BMF系列）內部，高壓導體與接地基板之間的距離極短。

三相點（Triple Point）問題：在陶瓷基板（Si3?N4?）、銅覆層和封裝硅凝膠的交界處，由于三種材料的介電常數?不同，電位移矢量D的法向分量連續性要求導致電場強度E=D/?在介電常數較低的介質一側發生突變和增強 。

電場擁擠：如果電場設計不當，三相點的局部電場可能超過硅凝膠的擊穿場強，引發局部放電（Partial Discharge, PD），最終導致絕緣失效。使用Si3?N4? AMB基板的模塊通常采用特殊的蝕刻圖形來緩解邊緣電場集中，這正是基于高斯定律的場控設計 。

4. SiC功率模塊的電磁架構解析：以Pcore?系列為例

SiC功率模塊不僅僅是芯片的容器，更是一個精密設計的電磁場容器。我們通過剖析BASIC Semiconductor的Pcore?系列模塊，來具體說明這些設計原則。

4.1 陶瓷基板的電磁與機械雙重屬性

BMF540R12MZA3（Pcore?2 ED3系列）采用了氮化硅（Si3?N4?）AMB基板 。這種材料的選擇是電磁場管理與機械可靠性平衡的結果。

深度洞察：

雖然Si3?N4?的熱導率低于AlN，但其極高的機械強度（）允許將基板厚度減薄至0.32mm-0.36mm。根據熱阻公式 Rth?=d/(λA)，減小厚度d可以彌補熱導率λ的不足，使得Si3?N4?基板的總熱阻與更厚的AlN基板相當。

然而，從電磁場角度看，減薄絕緣層厚度d會直接增加寄生電容 C=?A/d。這意味著BMF540R12MZA3模塊在獲得高機械可靠性（可承受>1000次熱沖擊 ）的同時，其對地共模電容可能比傳統模塊更大，這要求在系統級EMI濾波器設計中予以考量。

4.2 內部互連的低電感設計

BMF360R12KA3模塊的數據表顯示其測試條件下的雜散電感為30 nH 。對于SiC模塊，30nH實際上是一個需要謹慎處理的值。在540A的關斷過程中，如果di/dt達到5kA/μs：

Vovershoot?=30×10?9H×5×109A/s=150V

這150V的電壓尖峰直接疊加在母線電壓上。為了降低這一數值，Pcore?模塊采用了“低電感設計” 。

疊層母排（Laminated Busbar）效應：模塊內部的DC+和DC-端子通常設計為平行且緊密貼合的疊層結構。這種結構使得流入電流產生的磁場H?in與流出電流產生的磁場H?out在空間中大部分相互抵消（Htotal?≈0）。磁場能量密度的降低直接體現為電感的減小。

多芯片并聯布局：BMF540系列模塊內部必然并聯了多個SiC MOSFET芯片以達到540A的額定電流。內部布局必須保證從端子到每個芯片的路徑電感對稱。如果電感不對稱，動態開關過程中L?di/dt產生的反電動勢將導致各芯片柵極電位不同步，引發動態均流問題，甚至導致個別芯片過熱失效。

4.3 芯片參數與場控能力

BMF540R12MZA3采用了第三代SiC芯片技術 ，具有以下關鍵電磁特性：

低RDS(on)? (2.2 mΩ) ：這不僅意味著低導通損耗，也意味著在導通狀態下，芯片內部的電場壓降極低，使得能量幾乎無損地穿過晶格。

柵極電荷 QG? (1320 nC) ：這個參數表征了開關過程中需要注入柵極的“位移電荷”總量。為了在納秒級時間內完成這一電荷注入，驅動回路必須提供極高的峰值電流。Igate?=QG?/tsw?≈1320nC/100ns=13.2A。這解釋了為何SiC驅動器（如BTD25350 ）需要具備高驅動電流能力。

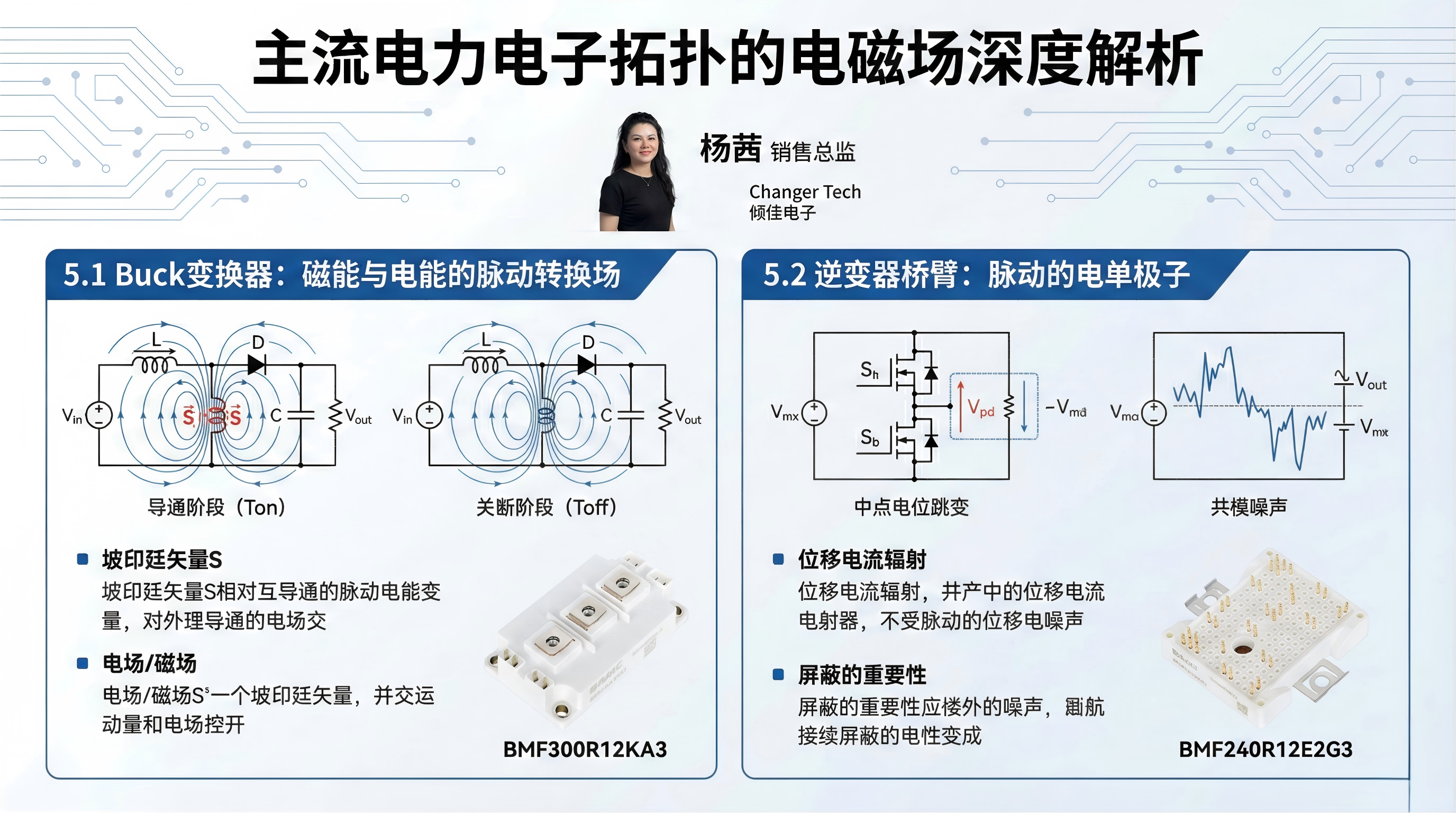

5. 主流電力電子拓撲的電磁場深度解析

當我們戴上“電磁場眼鏡”審視常見的變換器拓撲時，會發現它們不僅僅是電路的組合，而是特定的電磁場形態轉換器。

5.1 Buck變換器：磁能與電能的脈動轉換場

在傳統的電路分析中，Buck變換器通過電感“平滑”電流。但在場論視角下，Buck變換器是一個受控的坡印廷矢量泵。

導通階段 (Ton?) ：

電場：輸入電容提供強電場，驅動載流子通過SiC MOSFET。

磁場：電流流過電感，在電感磁芯和氣隙中建立起強大的磁場H。能量以磁場能密度21?μH2的形式存儲在空間中。

能流：坡印廷矢量S從電源發出，一部分直接流向負載，另一部分“流入”電感的磁場中被存儲起來。

關斷階段 (Toff?) ：

電場重構：SiC MOSFET切斷電流路徑，磁場開始坍縮（?t?B?<0）。這在空間中感應出渦旋電場（反電動勢），其方向試圖維持電流流動。該感應電場瞬間使續流二極管正向偏置。

能流反轉：此時，電感成為了能量源。坡印廷矢量S的方向改變，從電感內部的磁場空間發出，流向負載電容和電阻 。

SiC的高速效應：BMF360R12KA3的開關時間僅為幾十納秒 。這意味著電磁場的拓撲結構必須在極短時間內完成劇烈重組。

波的傳播：在納秒尺度下，電壓和電流不再是全電路統一的，而是以電磁波的形式沿導線傳播。如果母線長度接近波長（對于100MHz的分量，λ≈3m，但在介質中更短），傳輸線效應不可忽視。

振鈴（Ringing） ：寄生電感（磁場儲能）與寄生電容（電場儲能）之間會發生高頻能量交換，形成電磁振蕩。這本質上是由于邊界條件切換太快，電磁場尋找新平衡態時的阻尼振蕩過程 。

5.2 逆變器橋臂：脈動的電單極子

半橋拓撲（如BMF240R12E2G3）的中點是電力電子系統中電磁環境最惡劣的區域。

電場：當下管導通時，中點電位接近0V；當上管導通時，中點電位瞬間跳變至800V（假設母線電壓）。這種跳變產生了一個相對于大地的、高頻脈動的電場源（類似電單極子天線）。

位移電流輻射：這個脈動電場驅動位移電流Jd?=??t?E?向周圍所有低電位物體輻射。這就是共模噪聲的物理本質。

屏蔽的重要性：為了切斷這個位移電流路徑，必須使用靜電屏蔽（法拉第籠）。在模塊內部，底板接地起到了一定的屏蔽作用，但Cstray?的存在使得部分電流依然能泄漏到散熱器 。

6. SiC應用場景中的關鍵電磁挑戰

6.1 電機驅動中的軸承電流：電場擊穿的微觀災難

在SiC電機驅動應用中，軸承過早失效是一個經典問題，其根源在于電場的微觀分布。

物理機制：逆變器輸出的共模電壓（Vcm?）通過電機繞組與轉子之間的寄生電容Cwr?耦合到轉子上。轉子、軸承滾珠、潤滑脂膜和機殼構成了一個電容分壓系統。

電場擊穿：潤滑脂膜通常只有幾微米厚。即使很小的軸電壓（如10V-20V），在極薄的油膜上也會產生高達106V/m量級的強電場。當電場強度超過潤滑脂的介電強度時，油膜瞬間擊穿。

放電加工（EDM） ：擊穿瞬間，寄生電容中存儲的電場能（E=21?CV2）通過極小的擊穿通道釋放，形成極高密度的電流脈沖。這種微觀的“閃電”會熔化軸承鋼球和滾道的金屬，形成凹坑（Fluting），最終導致機械失效 。

SiC的加劇效應：SiC的高dv/dt不僅增加了通過寄生電容的位移電流幅值（i=C?dv/dt），還引入了更高頻的諧波分量，使得電機內部的復雜阻抗網絡呈現出更低的阻抗，加劇了軸電壓的建立。

6.2 近場耦合與柵極驅動干擾

在SiC模塊極高的di/dt（例如>5kA/μs）作用下，任何微小的互感（Mutual Inductance）都會產生顯著的干擾電壓。

磁場耦合：功率回路流過的電流產生快速變化的磁場B。如果柵極驅動回路的PCB走線包圍了一定的面積A，根據法拉第定律，將感應出噪聲電壓 Vnoise?=?dtd?∫B?dA。

案例分析：BMF540R12MZA3模塊的驅動設計必須嚴格遵循“開爾文連接（Kelvin Connection）”原則，將驅動回路的參考地直接連接到源極芯片附近，并在PCB布局上最小化柵極回路面積，這本質上是最小化磁通耦合面積的場論應用 。

6.3 米勒鉗位（Miller Clamp）的場論必要性

BASIC Semiconductor的驅動方案特別強調了米勒鉗位功能（如BTD5350芯片 ）。從場論角度看，這是為了對抗內部電場的瞬態畸變。

當半橋中的一個開關快速導通時，另一個關斷態開關承受的VDS?急劇上升。絕緣介質（Cgd?）中的電位移場D隨之劇烈變化，產生強大的位移電流注入柵極。如果沒有米勒鉗位提供低阻抗旁路，這個電流將在柵極電阻上建立電壓，導致柵極氧化層電場強度異常升高，引發誤導通甚至擊穿。米勒鉗位電路實際上是為這股位移電流提供了一個受控的泄放通道，保護柵極電場的穩定性 。

7. 結論與展望：場控設計的未來

通過對SiC功率模塊及其應用場景的電磁場深度解析，我們得出以下核心結論：

高頻電力電子即電磁場工程：隨著SiC器件將開關速度推向納秒級，傳統的電路理論已不足以描述系統行為。工程師必須具備“場”的思維，關注能量在介質中的流動、波的傳播以及場的耦合。

封裝是電磁性能的關鍵：BASIC Semiconductor 基本半導體Pcore?系列模塊采用的Si3?N4? AMB基板、低電感端子布局和無引線鍵合（如銅排連接）技術，本質上是對模塊內部電磁場分布的優化——通過增強介質強度來管理強電場，通過磁通對消來抑制強磁場。

系統級電磁兼容是設計前提：軸承電流、EMI輻射、驅動干擾等問題，都是電磁場在系統層面相互作用的產物。解決這些問題不能僅靠后期的濾波器，而必須在設計初期就從拓撲選擇、PCB布局、模塊選型等方面進行全盤的電磁場規劃。

未來展望：

未來的SiC功率電子技術將進一步向集成化和場控化發展。

集成化：將驅動電路、去耦電容甚至濾波器集成進功率模塊內部，最小化高頻回路的物理尺寸，從而將劇烈變化的電磁場禁錮在最小的體積內。

新型材料：探索更低介電常數的封裝材料以減小寄生電容，或者更高導磁率的材料以實現集成磁性元件，進一步操控電磁能流。

掌握電磁場的本質，是駕馭SiC這一“猛獸”，實現高效、高密、高可靠電力電子系統的終極鑰匙。
