前言

本文詳細深入的介紹了伺服系統CN1接口的DI（數字量輸入）和DO（數字量輸出）端子功能定義、邏輯選擇原理、硬件接線規范，明確了各端子的功能分類、參數關聯及典型應用場景，重點辨析了易混淆功能的核心差異，并強化了安全功能的設計邏輯。文稿適用于匯川IS620P等系列脈沖型伺服系統，其他品牌（如松下、三菱、西門子）伺服系統可參考本規范，具體功能需結合對應品牌用戶手冊調整參數。

本文可為電氣設計工程師、設備調試人員及故障排查人員提供標準化技術支持。

伺服系統DI輸入端子篇

一、數字量輸出DO端子的功能選擇

Part.1

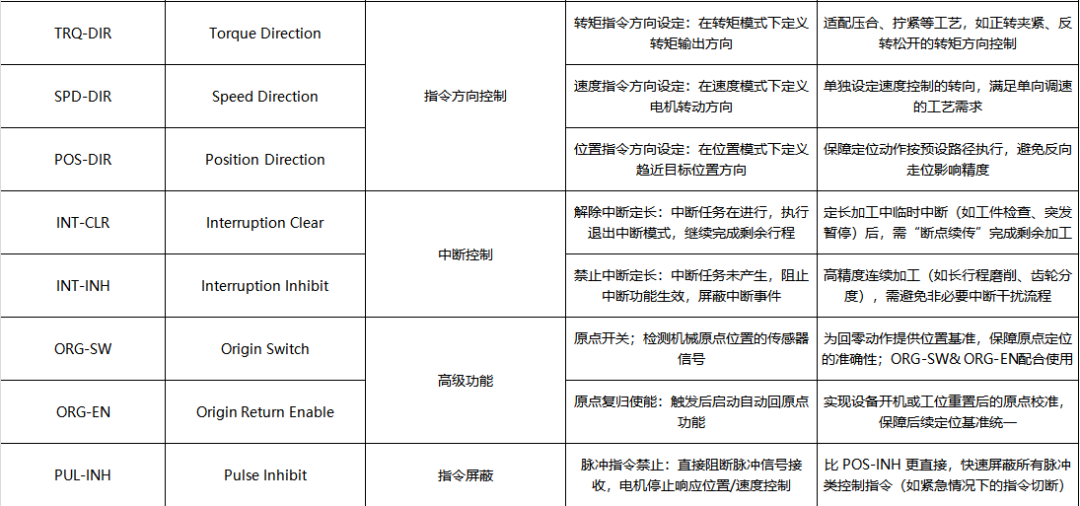

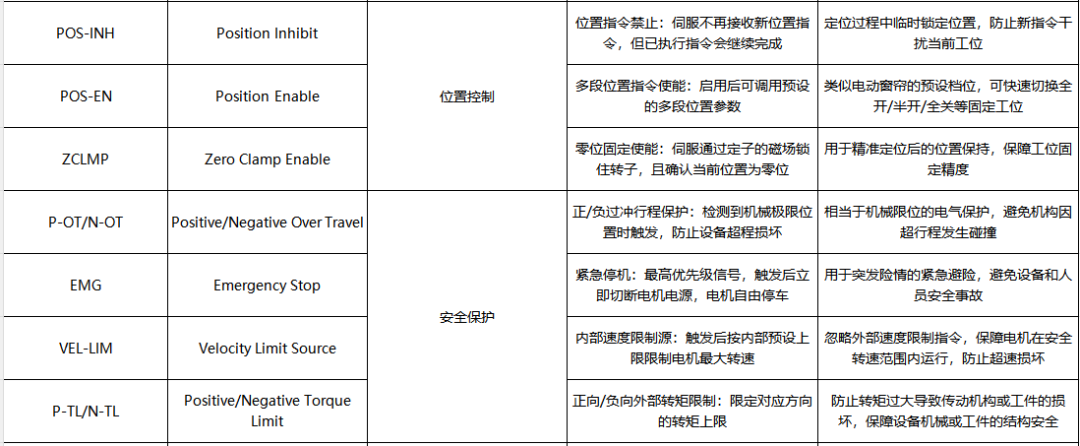

1：功能選擇

（上下滑動即可查看全表格）

由于表格內容實比較豐富也給大家截圖方便觀看，點擊圖片即可放大）

注：西文簡稱可以作為伺服接線的線碼管的標識信息

安全端子使用要點：

急停（EMG）需采用雙回路NC接線方式，通過硬線直接切斷電機動力電源（驅動器控制電源需保持通電，以維持狀態監控），禁止僅通過軟件邏輯處理急停功能；

限位（P-OT/N-OT）端子邏輯選擇優先設為高電平有效，線路斷線(迎合《熵增定律》)時可自動觸發保護，避免設備因信號丟失導致超程；

接線時需統一信號的類型，共陰/共陽不可混接（PNP信號對應共陰接線，NPN信號對應共陽接線），否則可能導致DI輸入端子對應的光耦無法激發，進而端子功能入死局。

易混淆DI功能對照表

（二）邏輯選擇

Part.2

DI 數字量輸入端子的邏輯選擇包含 5 種類型：0 = 低電平有效、1 = 高電平有效、2 = 上升沿有效、3 = 下降沿有效、4 = 上升沿 + 下降沿有效。本文重點討論工業場景中最常用的低電平有效與高電平有效。

（OC：Optocoupler，光耦，以下簡稱 OC）。

驅動器上電后，依賴內部軟硬件協同作用實現相關的端子邏輯，見示意圖DI-01

一、0 = 低電平有效：當Hardware的 DI1 端子關聯的光耦 OC=1（導通狀態）時，該端子定義的功能命令生效；OC=0（斷開狀態）時，功能命令無效。

示意圖DI-01左側：端子邏輯選擇是低電平有效， DI1的OC=0，正向限位P-OT沒有激發，正向限位信號為假（False）未觸發保護；OC=1，正向限位P-OT被激發，正向限位信號為真（True），觸發保護。

二、高電平有效：當DI1 端子關聯的光耦 OC=0（斷開狀態）時，功能命令生效；OC=1（導通狀態）時，功能命令無效。

示意圖DI-01補充：端子邏輯選擇是高電平有效， DI1的OC=0，正向限位P-OT已被激發，正向限位信號為假（True）觸發保護；OC=1，正向限位P-OT被激發，正向限位信號為真（False），未觸發保護。

三、 為了增強對高電平輸入有效概念的理解，再圖示說明：示意圖DI-02，DI1 DI2正負限位的端子邏輯均被定義高電平輸入有效。

P-OT=0時(NC信號未激發，OC=1)，此時示意圖DI-01右的Software的DI1的NC位取反為開路狀態，導致“P-OT正向限位功能”=0，正向運行依然可以繼續，當正向限位開關被激發（NC觸點），此時示意圖DI-02的DI1的OC=0了，示意圖DI-01補充圖的導致“P-OT正向限位功能”=1了，再不能朝正方向運行了，觸發了正向運行的保護。另，由于種種原因導致了DI1信號線路的斷開，驅動器立即判斷成正向限位信號被觸發了，正向運行不能進行，這樣，安全事故就被提前遏制（N-OT反向極限雷同）。

注：高電平有效適用于急停、限位等安全功能，其核心優勢在于：當線路斷開時（OC=0），功能命令生效（禁止相關運動），從而把安全事故遏制在萌芽狀態。

（三）與上位機硬件接線及有效電平

Part.3

DI 端子與上位機的接線需匹配上位機輸類型（NPN/PNP），確保有效電平邏輯一致，具體接線方式如下：

左：低電平輸入有效 右：高電平輸入有效

示意圖DI - 03：DI 端子與上位機硬件接線圖（參考點：0V，檢驗點：DI1 9#端子）

1：示意圖DI-03左側電路是與NPN輸出的上位機的硬件接線，COM+11#端子連接電源的+24VDC，電流的流向順序：

+24VDC→COM+ 11#端子→OC的右側二極管→4.7KΩ→DI1 9#端子→NPN晶體管→0V

如果此時上位機NPN=0截止狀態，9#端子電位是+24VDC，CMD(命令)=0，如果NPN=1導通，9#端子電位是0VDC，針對硬件OC，謂之低電平輸入有效。

2：示意圖DI-03右側電路是與PNP輸出的上位機的硬件接線，COM+11#端子連接電源的0VDC，電流的流向順序：

+24VDC→PNP晶體管→DI1 9#端子→4.7KΩ→OC的左側二極管→COM+ 11#端子→0V

如果此時上位機PNP=0截止狀態，9#端子電位是0VDC，CMD(命令)=0，如果PNP=1導通，9#端子電位是+24VDC，針對硬件OC，謂之高電平輸入有效。

注：硬件層面的 “高低電平有效” 是指端子電位狀態（0VDC/+24VDC），與端子邏輯選擇中的 “高低電平有效” 是 “硬件實現” 與 “功能定義” 的關系，極其容易混淆，務必特別留心區分。

伺服系統DO輸出端子篇

一、 數字量輸出DO端子的功能選擇

Part.1

（一）功能定義

（上下滑動即可查看全表格）

由于表格內容實比較豐富也給大家截圖方便觀看，點擊圖片即可放大）

（二）邏輯輸出選擇

輸出端子邏輯選擇（參考所附示意圖DO-01）

情況1：選擇 “0-有效時輸出L低電平（光耦導通）”

當DO定義的功能“為真”（如，伺服準備好）時：光耦導通→DO1端子的“DO1+”和“DO1-”之間相當于“短路”，萬用表測量對應的端子6#7#，電壓約為0VDC。

情況2：選擇“1-有效時輸出H高電平（光耦關斷）”

當DO1定義的功能“為真”（如，伺服準備好）時：光耦關斷→DO1端子的“DO1+”和“DO1-”之間相當于“開路”→萬用表檢測到對應的端子6#7#高電平信號

（因為兩端沒導通，電壓差是外部電源的電壓）。

注：西文簡稱可以作為伺服接線的線碼管的標識信息

示意圖DO-01

參考文獻：

匯川技術IS620P系列伺服驅動器用戶手冊

GB/T 19939-2005，伺服系統通用技術條件 .

作者：黎贏璧。
