為響應歐盟實施的《可持續產品生態設計法規(ESPR)》及法國引入的可維修性指數(Repairability Index)，日本航空電子工業(JAE)針對目前符合USB Type-C標準的“DX07系列”，開發出兼具可維修性并堅固耐用的壓片式插座連接器新品，現已正式對外發售。

PART 01

概要

近年來，隨著全球性環境問題日益嚴峻，向可持續社會的轉型已成為國際共同目標。2024年7月，歐盟(EU)頒布實施的《可持續產品生態設計法規(ESPR)》并引入了關于產品可維修性、耐久性、可再利用性及可回收性的設計要求，幾乎涵蓋所有投放于歐盟(EU)市場或在歐盟(EU)投入使用的實體產品(*1)——包括ICT通信設備在內。這意味著從產品設計階段起，就必須降低環境負荷并適應循環型經濟。此外，法國已啟動“可維修性指數”制度，要求對筆記本電腦等電子設備進行10分制維修便利性評估，其中包括“技術文檔提供”、“拆解便捷性”、“所需工具種類”、 “零部件獲取難易度”、“零部件價格”、“產品特有的評估指標”等五大標準。

為響應此類制度，本公司在USB Type-C插座連接器產品線中新增了可維修的壓片式連接器(*2)。相較于傳統USB Type-C連接器采用直接貼片焊接至主板的方式，連接器損壞時需要更換整塊主板，本產品采用可單獨更換連接器的結構設計，大幅提升了維修便利性。

本產品采用高強度、高精度的MIM(金屬注射成型)外殼結構，不僅具備優異的堅固性，即使發生損壞，僅用一把螺絲刀就能輕松完成更換。本產品有助于提升電子設備在ESPR(電子產品可持續性評級)及可維修性指數評估時的表現要求，為可持續產品制造作出貢獻。

本公司自初始階段就深度參與USB Type-C連接器標準的探討和確立，為規格標準化做出了貢獻。目前以“DX07系列”推出了包含插座連接器、插頭連接器、線束等豐富的產品線，今后也將通過持續擴充產品陣容，為實現可持續社會貢獻力量。

*1.但食品、飼料、藥品、獸藥、活體植物、動物及微生物、人體來源制品、直接涉及動植物繁殖的產品、特殊車輛等涉及法律監管的領域除外。

*2.壓片式結構：通過將彈具有彈性的接觸件下壓至電路板上的焊盤，從而實現與電路板(上方電路)連接的結構。無需焊接。

PART 02

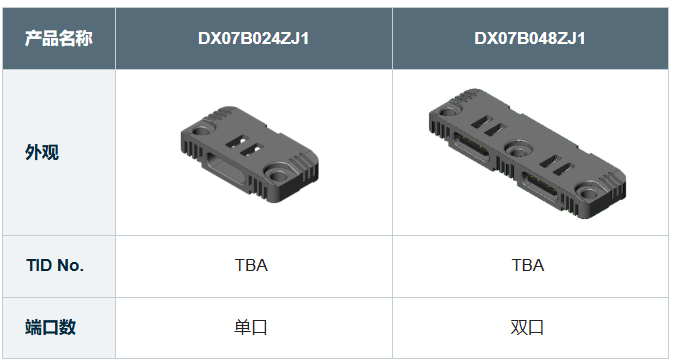

壓片式變體產品

PART 03

特點

通過與鍍金焊盤的基板進行壓接，無需焊接

無需特殊工具即可輕松更換

采用 MIM 殼體結構，具備優異的抗沖擊性和耐久性。 MIM：金屬注射成型

符合通用串行總線 Type-C 電纜和連接器規范 2.4 修訂版(Universal Serial Bus Type-C Cable and Connector Specification Revision 2.4)

符合USB4 Version 2.0(40Gbps x 2)

支持USB PD EPR(最高240W(5A/48V))

允許正反面任意盲插

ー 簡易組裝與更換

PART 04

適用市場

筆記本電腦、顯示器、擴展塢以及其他PC周邊設備

PART 05

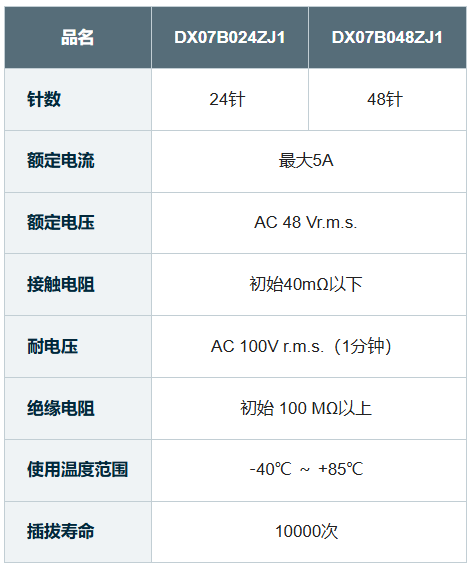

一般規格

※“USB Type-C”為美國USB-IF協會的商標
