前言

在追求極致效率與可靠性的高功率電子領域，從新能源汽車電驅到萬億參數的AI服務器電源，每一次能源的高效轉換都依賴于一顆“強健的心臟”——隔離柵極驅動器。傳統方案在應對碳化硅（SiC）等新一代功率器件的嚴苛挑戰時，常陷入性能、保護與可靠性的多維權衡。

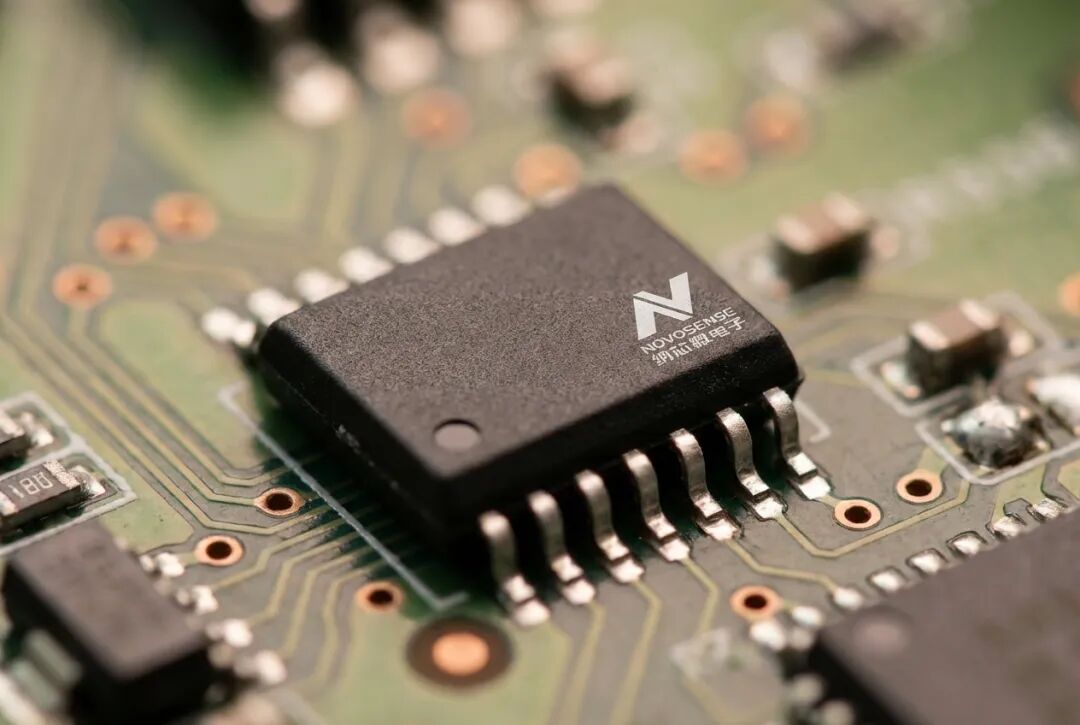

因此，今天介紹納芯微電子的NSI6611，一款高性能、智能化的隔離式單通道柵極驅動器。

一產品概述

NSI6611是單通道智能隔離式柵極驅動器，專為驅動IGBT、功率MOSFET和SiC MOSFET等功率晶體管設計，聚焦高可靠性、高功率密度場景。它驅動器側（VCC2）電源電壓為13V~32V，絕對最大35V，而輸入側（VCC1）則接受3V~5.5V的電源電壓，可提供分離輸出，分別控制上升和下降時間，且支持軌到軌輸出，具備強勁驅動能力和高抗擾。同時，提供多種保護功能，如UVLO、米勒鉗位、DESAT保護、軟關斷功能，且具備單獨的引腳報告短路故障或欠壓發生。支持ASC功能，可用于在緊急情況下的強制輸出為高。

NSI6611驅動電流大，電源電壓范圍寬，CMTI高，且具有出色的保護功能，適用于高可靠性、高功率密度和高效率的開關電源系統、逆變器等系統。

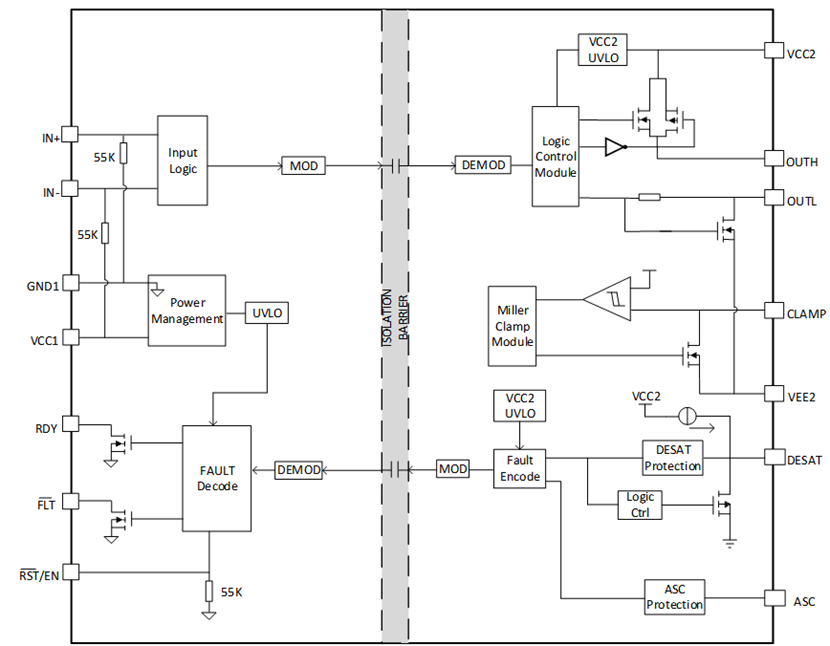

功能框圖

二硬核性能

1、強驅動，助力更高功率

NSI6611具備10A/10A的峰值拉灌電流輸出能力，可直接、快速地驅動IGBT和SiC MOSFET模塊。結合典型80ns的短傳播延遲，能極大減少開關損耗，提升系統效率，并支持更高頻的開關設計，助力實現更高的功率密度。

NSI6611支持分離輸出配置，允許工程師獨立調節功率管開通（OUTH）與關斷（OUTL）速率，靈活權衡開關損耗與電磁干擾（EMI）。同時，其軌到軌輸出特性確保在各種電壓條件下都能提供強勁而穩定的驅動信號。

2、高抗擾，為嚴苛應用而生

電力電子系統內部充斥著高壓開關引起的劇烈噪聲。NSI6611采用納芯微成熟的Adaptive OOK編碼技術結合雙電容增強隔離技術，支持±150kV/us的最小共模瞬態抗擾度（CMTI）。這意味著即使在惡劣的dv/dt噪聲環境下，驅動信號也能保持純凈，有效避免因干擾導致的誤導通，保障系統穩定運行。

其工作溫度下可忍耐零下40℃的極寒，上可抵抗125℃的高溫，并能耐受5.7kVrms的絕緣電壓（UL1577認證），滿足增強隔離要求，為高壓系統提供堅實保障。

引腳封裝視圖（SOW16）

三全維保護體系

NSI6611不僅是一個高性能驅動器，還是一位集成多重智能保護的“安全官”。

1、米勒鉗位防直通

在橋式電路中，當上管高速開關時，其產生的極高dv/dt會通過下管柵極-集電極間的米勒電容，在下管柵極上耦合出電壓，可能導致下管誤導通，引發上下管直通短路。NSI6611內部集成主動米勒鉗位功能，當柵極電壓降至閾值（VEE2+1.5~2.5V，典型2V）時，鉗位電路會迅速動作（延遲典型60ns），以低阻抗路徑將電荷泄放，將柵極電壓牢牢鎖定在安全區間，避免誤導通，增強了系統的魯棒性。

2、DESAT保護+軟關斷

短路是功率系統最危險的故障之一，而NSI6611集成了DESAT保護和軟關斷功能，擁有應對短路的快速“反射弧”：

快速檢測：當IGBT或SiC MOSFET發生短路退出飽和區時，其集電極-發射極電壓（VCE）會急劇上升。NSI6611提供DESAT（退飽和）保護，實時監測功率管壓降，精準檢測過流與短路，響應時間為200ns，能在短路發生后極短時間內準確識別故障。

智能關斷：檢測到短路后，NSI6611不會暴力關斷，而是啟動軟關斷功能，以一個受控的、較慢的速度（典型400mA的恒定電流）緩慢關斷柵極。這能有效限制關斷di/dt，抑制關斷電壓尖峰，避免功率管在故障關斷工程中因過壓而二次損壞，實現安全、優雅的保護。

3、欠壓鎖定與狀態反饋

NSI6611集成雙路欠壓鎖定保護（UVLO），獨立監控輸入側（VCC1）與驅動器側（VCC2）電源，欠壓時自動關斷輸出并通過RDY引腳（低電平有效）上報。

同時具備清晰的系統狀態交互：RDY引腳反饋電源就緒狀態，F(xiàn)LT引腳反饋短路故障，使得主控制器可實時感知系統狀態，實現高層級的系統管理和保護策略。

4、ASC：危急時刻的安全防線

對于新能源汽車電機驅動等關鍵系統，在某些極端故障（如過速、制動失效）下，電機產生的反電動勢可能超過直流母線電壓，危及電池和高壓部件。而NSI6611的ASC（主動短路）功能為系統拉起了一道安全防線——當系統觸發ASC指令時，NSI6611能無視常規輸入信號，強制OUTH引腳輸出為高，主動將電機三相短路。且響應時間極快（上升延遲典型560ns，下降沿典型360ns），通過電機內部形成消耗電流的回路，迅速抑制反電動勢。

四

應用場景

1、空調壓縮機等白色家電

空調壓縮機、洗衣機變頻驅動：DESAT保護+軟關斷減少電壓過沖，防止IGBT短路損壞，集成化設計（單芯片含隔離+驅動+保護）簡化電路、縮小PCB體積，滿足家電緊湊型需求。

冰箱變頻壓縮機：低靜態功耗適配家電低待機能耗要求，寬電壓范圍（VCC2 13~32V）兼容不同供電架構，米勒鉗位防止高頻開關時的誤導通。

2、工業自動化與能源

工業變頻器、伺服驅動：10A強勁驅動簡化大功率設計，米勒鉗位功能解決橋臂直通風險，80ns短傳播延遲支持高頻開關（提升變頻器動態響應），脈沖寬度失真≤30ns確?？刂凭?。

光伏逆變器、儲能變流器等電源領域：其高可靠性和全面保護功能，保障了能源轉換核心的長期穩定運行。

3、新能源汽車領域

強驅動能力，寬驅動電壓，適配車載電源架構，5.7kVrms增強隔離滿足高壓安全標準，抗干擾能力強，適配車載復雜環境，多重保護，確保車載系統安全溫度，適用于車載主驅電機控制器、充電器（OBC）與DC/DC轉換器、電池管理系統（BMS）輔助電源等。

五

生態之翼

納芯微不僅提供芯片，還致力于提供完整的解決方案以加速客戶產品上市。

評估與開發支持：納芯微提供基于NSI6611的“HBNSI6611 SiC半橋驅動板”。該板采用半橋結構，兼容常見功率模塊封裝，并集成了隔離電源，客戶可立即用于雙脈沖測試、短路測試等關鍵性能評估，縮短開發周期。

• 完整信號鏈支持：納芯微可同時提供電機驅動系統中所需的隔離采樣、隔離接口、車載電源等全系列芯片，確保系統級兼容與優化。

六結語

在智能化、電氣化浪潮下，功率驅動已從簡單“開關”升級為融合動力傳遞、實時診斷與主動防御的智能單元。NSI6611智能隔離式柵極驅動器，以10A強勁驅動力為基，以±150kV/us高抗擾度為盾，以DESAT、米勒鉗位、ASC等智能保護為劍，為工程師提供了征服高壓、高頻、高可靠性設計挑戰的武器。
