一、產品綜述

在工業控制、儀器儀表、數據采集等領域，大量系統仍基于傳統 MCU、DSP或?qū)Ｓ?a target="_blank">處理器平臺構建。這類平臺往往在計算與控制層面成熟穩定，但原生USB能力不足，或完全缺失。若為增加USB接口而整體更換主控，不僅帶來高昂的硬件重構成本，也引入軟件遷移風險。

芯佰微的CBM9001A面向傳統嵌入式平臺提供“USB能力擴展”的工程化路徑。器件為嵌入式USB主/從控制器，它通過標準 8 位微處理器總線接口，為原有平臺“外掛”USB功能，使系統在保持原有架構不變的前提下，獲得USB主機或USB從設備能力。該器件符合USB1.1規范，支持全速12 Mbps與低速1.5 Mbps傳輸，覆蓋工業和嵌入式系統中大量對速率要求不高、但對穩定性與兼容性要求極高的應用場景。

二、核心特性與落地價值

CBM9001A 在軟件控制下可配置為USB主機或USB從設備模式，同一硬件平臺即可通過軟件切換系統角色。在主機模式下，芯片能夠直接管理USB總線并連接各類外設，如U盤、讀卡器、掃描儀或傳感器；在從設備模式下，系統本身可以被配置為USB外設，如數據采集設備、存儲設備或音頻設備。這種主從雙模式設計，使產品在系列化開發中無需為不同應用準備不同硬件版本，僅通過軟件配置即可覆蓋多種系統形態，顯著降低平臺復用和產品派生的成本。

芯片內部集成 USB 串行接口引擎和USB收發器，自動完成SOF生成、CRC5/CRC16校驗以及全速/低速設備識別。外部系統不再需要額外配置PHY或協議處理器，主控只需通過寄存器和內部RAM讀寫數據，即可完成USB事務控制。通過這種高度集成的結構，USB協議處理從系統層下沉到芯片內部，減少了硬件設計復雜度，也降低了軟件調試中對時序和協議細節的依賴，使系統開發周期更加可控。

CBM9001A 通過8位雙向并行數據接口與外部處理器連接，配合片選、讀寫控制及地址線A0，可支持編程I/O或存儲器映射方式訪問，接口時序兼容Intel和Motorola總線風格。對于大量仍采用并行總線結構的傳統MCU、DSP平臺，該接口形式無需額外膠合邏輯即可直接對接，使原有硬件架構可以在最小改動的前提下增加USB功能，避免因接口不匹配而帶來的系統級重構。

芯片內部集成 256 字節SRAM，用于寄存器和USB數據緩沖區管理，在主模式和從模式下分別為寄存器和數據緩沖分配不同空間，并支持乒乓緩沖和自動地址遞增機制。在連續數據傳輸過程中，主控只需一次設置起始地址，后續數據可連續寫入或讀取，減少總線訪問次數。這種緩沖與地址管理方式，使在全速或低速USB傳輸場景下，系統能夠以更少的控制開銷完成數據交互，提高整體運行效率。

在從設備模式下，CBM9001A 提供DMA接口，可在外部處理器與內部RAM之間進行塊數據傳輸。對于掃描儀、數據采集等需要持續數據流的應用，DMA機制顯著降低CPU參與度，使主控可以將更多資源用于控制邏輯和算法處理，而不是頻繁處理中斷和數據搬運，從系統層面提升運行穩定性。

在電氣特性方面，CBM9001A 工作在3.3 V電源下，I/O具備5 V容限，采用0.35 μm CMOS工藝并提供48引腳TQFP封裝。這種電源與接口特性兼顧新舊系統的兼容需求，既適合現代3.3 V平臺，也能直接接入大量仍使用5 V邏輯的傳統系統，為工程項目在選型時提供更大的適配空間。

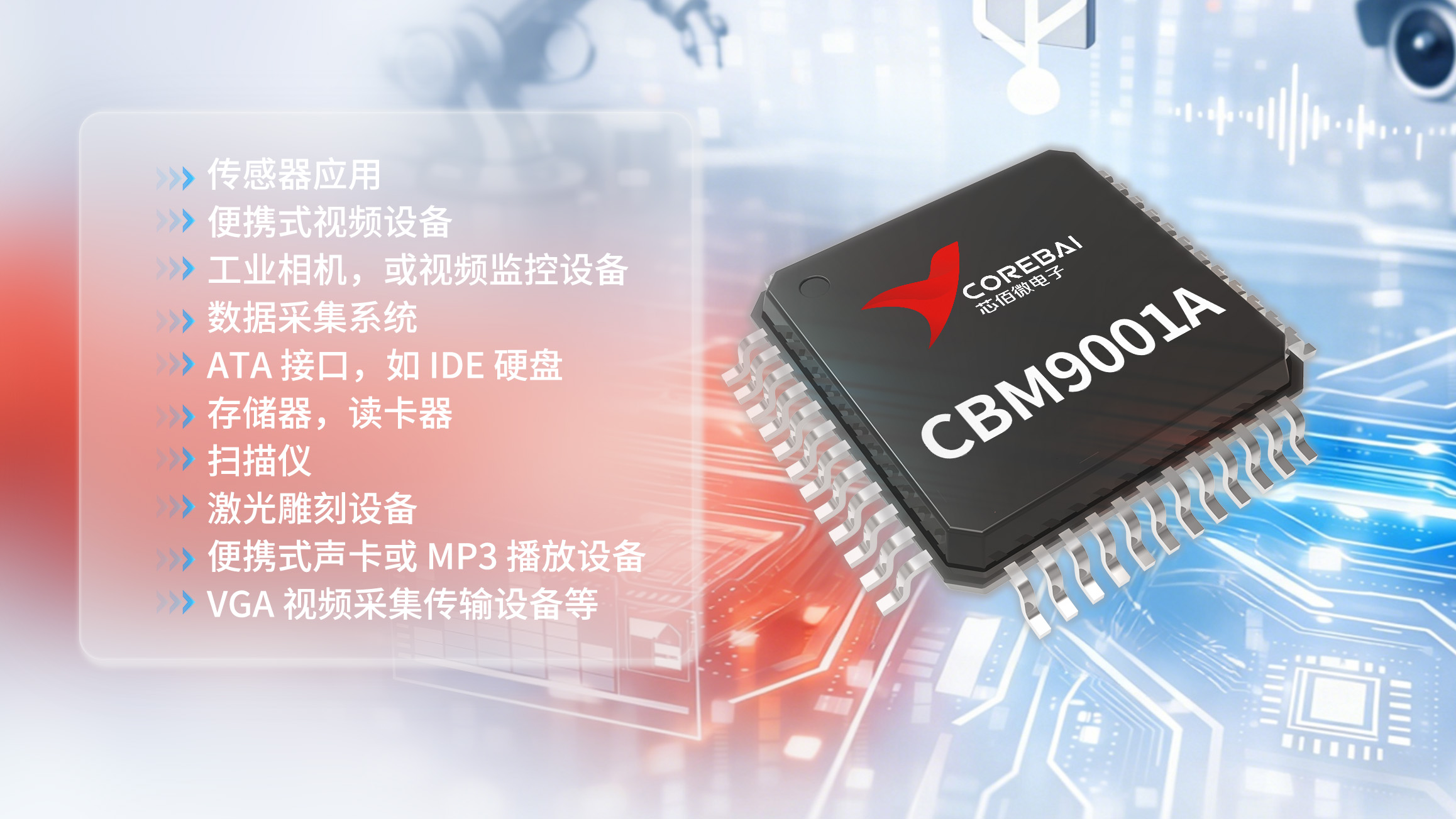

三、典型應用場景

1.傳感器與數據采集系統

在環境監測、工業傳感器、測試設備中，數據量通常不大，但對穩定性和可靠性要求高。CBM9001A 的全速/低速USB能力，足以滿足數據上傳、參數配置、固件升級等需求，同時保持系統架構簡潔。

2.工業相機與視頻采集設備

在低速或控制類視頻采集應用中，可通過 USB 接口完成配置、控制與狀態監測。CBM9001A通過并行接口與圖像處理或控制MCU連接，使原有系統無需更換主控即可增加USB通訊能力。

3.掃描儀與工業外設

掃描儀、激光雕刻設備等外設，數據速率要求適中，但對連續性和可靠性要求高。CBM9001A 的DMA機制與內部緩沖設計，有利于實現穩定的數據流傳輸。

4.便攜式音頻與儀器設備

在便攜式聲卡、MP3 播放設備或儀器儀表中，USB常用于數據下載、配置和升級。CBM9001A以較低系統復雜度實現USB接口能力，適合成本敏感且生命周期較長的產品。
