家用空調的發展歷程跨越百年。從早期依賴定頻壓縮機進行單一溫度調節，到分體式設計的普及，噪聲源成功外移，再到21世紀全直流變頻技術的引入，行業不斷向高效能邁進。如今，主流家用空調室外機已不再滿足于簡單的啟停，而是通過智能芯片實現對壓縮機轉速與冷媒流量的精準控制，不僅達成了±0.5℃的恒溫效果，更能確保機組在-32℃至60℃的嚴苛環境下穩定運行。

這一轉變要求室外機系統必須高效協同控制壓縮機、直流風機、電子膨脹閥以及搭配單相有源功率因數校正（PFC）。面對復雜的FOC（磁場定向控制）算法及高硬件算力需求，高性能、高集成度且高可靠性的 MCU 成為破局關鍵。

凌鷗創芯與晶豐明源聯合推出LKS32MC07x 系列高性能 MCU，該系列采用96MHz Arm Cortex-M0+DSP雙核架構，配合豐富外設與優化算法，可穩定驅動風機、壓縮機及成熟的PFC，并搭配自動轉矩補償功能。該系列適配主流家用空調場景，為客戶提供從MCU、輔助電源、PFC控制、雙電機驅動到控制軟件的系統級全套解決方案。

主控芯片LKS32MC07x系列

LKS32MC07x系列MCU采用32位Arm Cortex-M0+專用DSP雙核架構，主頻96MHz，配備128KB Flash與12KB RAM，集成2路12位高速ADC及4路運算放大器及高精度RC時鐘（±1%），并支持UART、SPI、I2C等通信協議，系統拓展性強，且具備卓越的抗靜電（ESD）和抗群脈沖能力（EFT），確保穩定運行。

本方案采用該系列中的LKS32MC070RBT8作為主控芯片，支持2.5-5.5V單電源供電，ADC支持14通道輸入與2路同步采樣。該芯片單顆即可支持最大2000W功率的雙電機無感FOC控制與數字PFC驅動，并集成壓縮機單電阻電流采樣功能，為空調外機三合一控制提供了高度集成、可靠高效的芯片基礎。

空調外機三合一方案

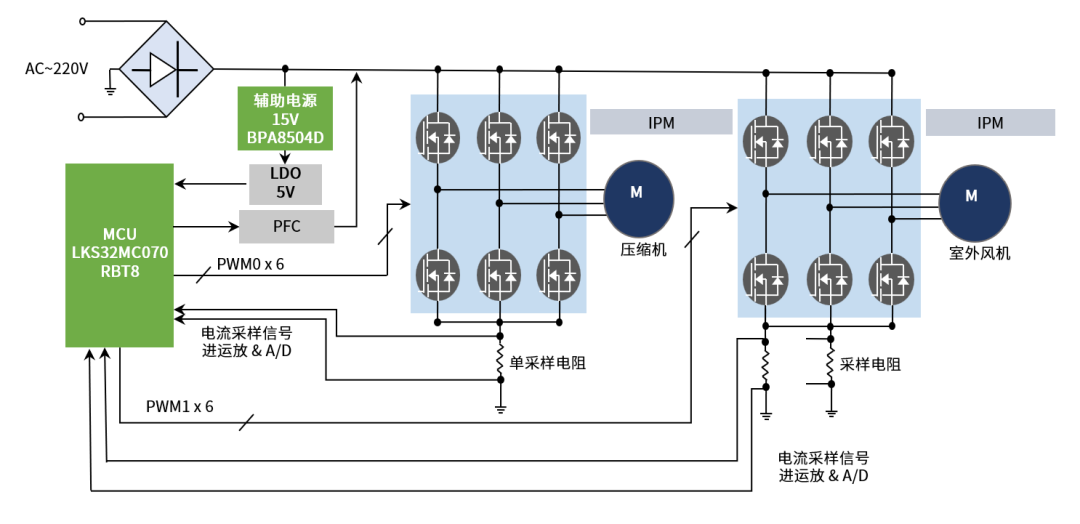

圖1. 方案應用框圖

該方案高度集成，支持2路ADC同步采樣，內置4路運算放大器，1組獨立PWM模塊，可輸出12路帶獨立死區控制的PWM信號，1路帶保護功能獨立TIMER模塊，可輸出一路PWM信號，簡化了外圍電路。性能表現上，在壓縮機全頻率范圍震動小，低轉速穩定運行，風機順逆風穩定啟動，帶載功率因數（PF值）可達99%以上。

功能層面上，方案具備壓縮機轉矩自適應補償能力，有效實現壓縮機減震，同時兼容自動弱磁和速度環控制，采用分層軟件架構，接口豐富，擴展靈活。此外，系統集成了全面的故障保護機制，包括硬件過流、停機電壓控制、缺相保護及堵轉保護等功能，確保運行安全可靠。

智能分時調度，卓越實時響應能力

本方案采用先進的智能分時調度機制，利用內置專用DSP加速運算，高效協調壓縮機FOC驅動和PFC控制算法，實現了“雙電機驅動+PFC控制+主控系統”三者的高時效性并行處理。得益于優秀的算法架構，系統具備卓越的實時響應能力。即使面對極端溫度、電壓波動或負載突變，依然能確保整機平穩運行。

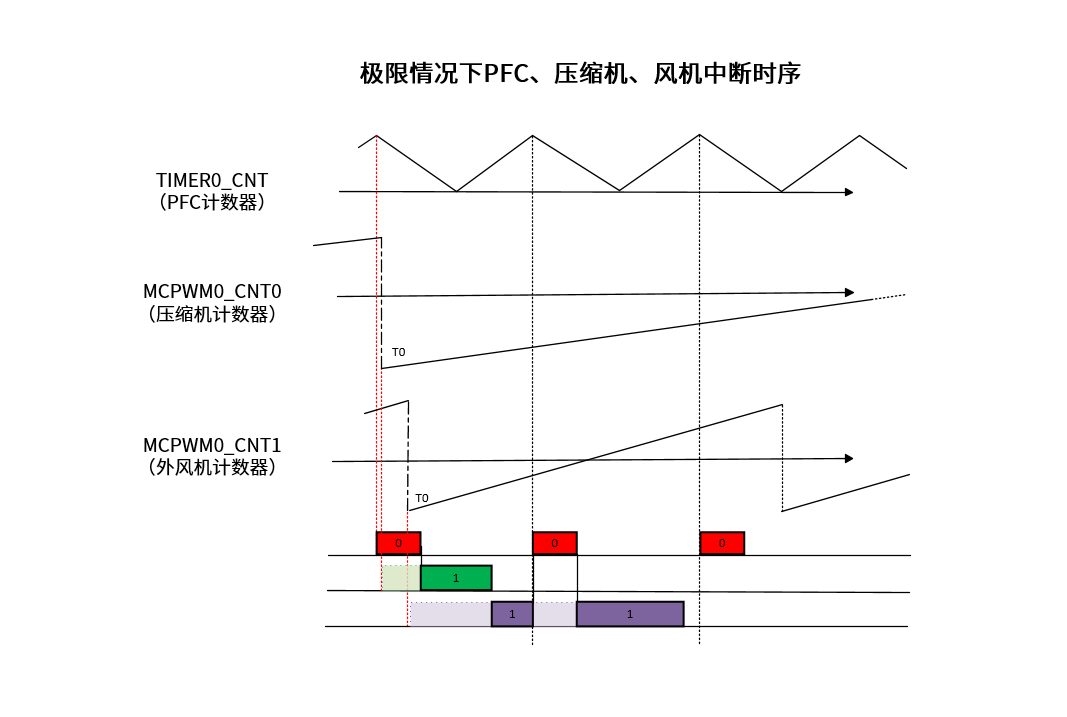

圖2. 紅：PFC-40k、綠：壓縮機-6k、紫：外風機18k中斷時序 高可靠性硬件平臺，全方位提升整機穩定

卓越環境適應性方案基于高可靠性硬件平臺打造，在-15℃低溫制熱或53℃高溫制熱的嚴苛工況下，仍能保持長時間穩定運行，性能表現值得信賴。

振動抑制壓縮機驅動內置智能自適應轉矩補償，可精準抑制低轉速頻段的外機振動，顯著提升整機運行平穩度，有效降低運行噪音，同時延長空調的整體使用壽命。

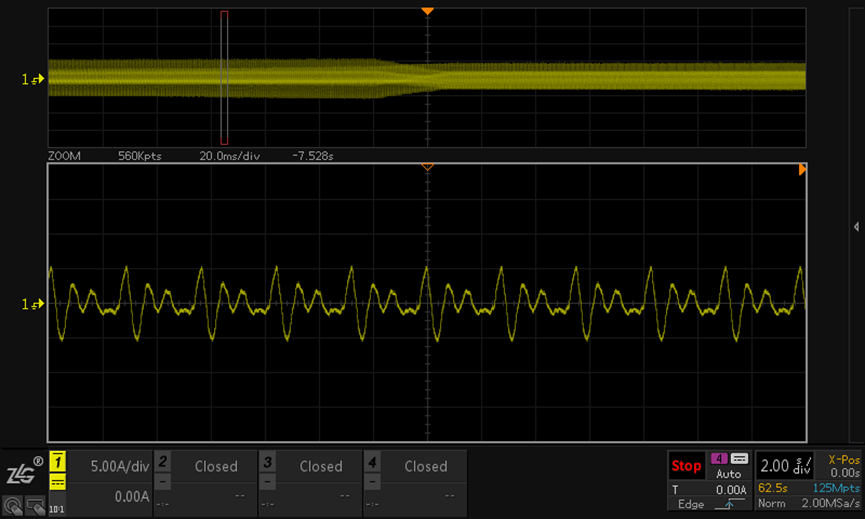

圖3. 低速轉矩補償電流

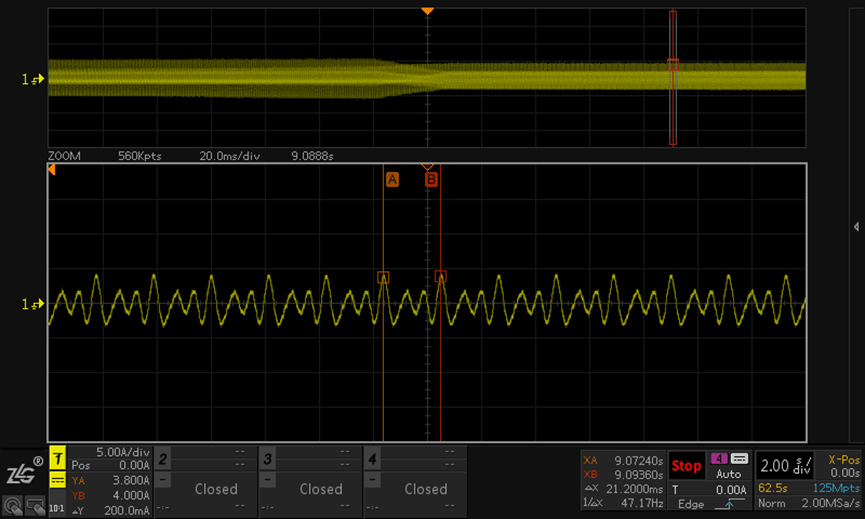

圖4. 高速脫離轉矩補償區間電流

高載頻外風機驅動技術方案實現風機全程靜音運轉，告別電磁噪音干擾，為用戶營造更舒適安寧的環境。同時，系統配備強效順逆風啟動功能，面對大風天氣依然能夠平穩可靠啟動，無懼外界風力影響。

電力適應性強方案搭載高性能PFC控制電路，支持185V-240V寬電壓輸入，在全電壓范圍內，均能提供穩定的母線升壓能力和優秀的整流效果。即便在電網電壓波動較大的情況下，系統仍可保持高效運行，功率因數高達0.999，節能且穩定。

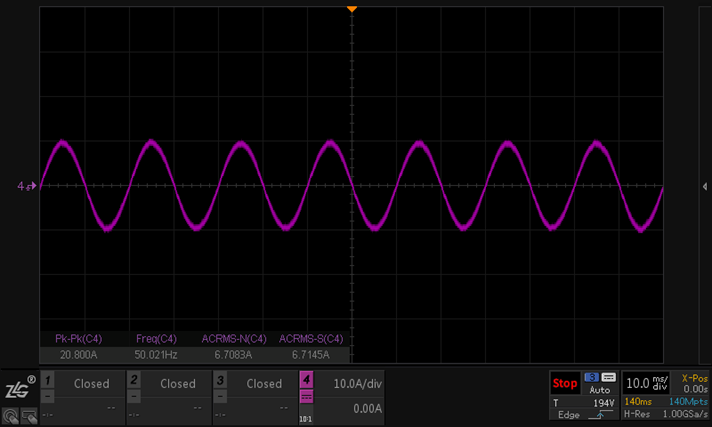

圖5. PFC功率因數校正

晶豐明源 & 凌鷗創芯 LKS32MC07x 系列 MCU產品，以 “精簡設計” 破局，以 “高性價比” 立足，用高性能與高可靠性賦能空調外機壓縮機、風機和PFC精準控制。歡迎與我們聯系，獲取詳細方案資料與技術支持，共同打造更具競爭力的空調產品。

關于凌鷗創芯

南京凌鷗創芯成立于2015年8月，是一家專注于控制及驅動集成電路及總體解決方案設計的國家高新技術企業。公司核心業務為微控制器芯片(MCU)、預驅(Gate Driver)、以及電源模塊(IPM) 。 擁有一支經驗豐富、多學科、綜合能力強的專業技術團隊，具備各種電機控制算法、應用方案及特種電機的開發能力。公司通過不斷進行技術創新，秉承為天地立芯、為控制塑魂的使命，致力于提供極高性價比的產品、卓越的技術服務，繁榮電控生態、領航電控未來。

*本文提及的測試結果是在實驗室條件下真實測試下得出，實際產品視應用環境和批次差異，可能會存在不同，凌鷗創芯保留最終解釋權
