在無線通信領域，藍牙芯片作為連接各類設備的關鍵組件，其性能與功能直接影響用戶體驗。CH9140、CH9141、CH9142、CH9143系列藍牙芯片專為串口透?jìng)鲬?yīng)用設計，廣泛應用于物聯網、智能硬件、工業控制等場景，為設備提供穩定、高效的無線數據交換能力。

一、CH9140/CH9141/CH9142/CH9143系列藍牙芯片解析

1、CH9140藍牙芯片：主從一體，即插即用

CH9140是一款集成藍牙轉串口功能的芯片，支持藍牙BLE 4.2協議，可工作在主從一體模式或從機模式。該藍牙芯片串口傳輸波特率最高可達1Mbps，并支持MODEM聯絡信號，能夠自動完成藍牙配對與連接，大幅簡化開發流程。

藍牙芯片突出優勢在于提供完整的電腦端虛擬串口驅動，用戶可直接使用各類串口調試工具或現有串口應用程序，無需額外開發即可實現藍牙通信，有效降低了開發成本與時間。此外，CH9140具備低功耗特性，掉電睡眠電流僅為0.3uA，支持多檔發射功率調節，理論通信距離可達100米，適用于電池供電與遠距離傳輸場景。

2、CH9141藍牙芯片：多功能集成，靈活配置

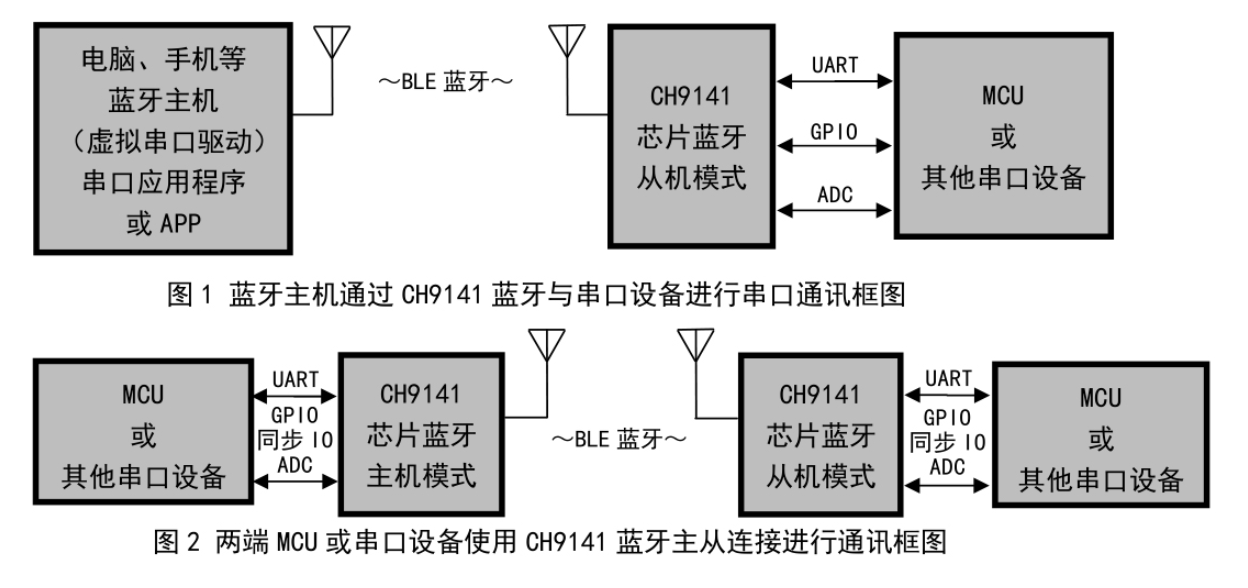

CH9141在串口透?jìng)骰A(chǔ)上，進一步集成了廣播模式、主機模式及從機模式，同樣兼容BLE 4.2。該藍牙芯片支持通過串口AT指令或藍牙進行參數配置，用戶可靈活設置藍牙名稱、廠商信息等。此外，CH9141還擴展了通用GPIO、同步GPIO以及12位ADC采集功能，可通過藍牙進行遠程控制與數據讀取，適用性更廣。

與CH9140藍牙芯片類似，CH9141也提供虛擬串口驅動，兼容Windows、Linux、Android、iOS等多系統，即連即用。芯片采用QFN28與ESSOP10兩種封裝，為不同應用場景提供硬件設計靈活性。

3、CH9142藍牙芯片：雙串口獨立透?jìng)?，支持BLE 5.0

CH9142是一款藍牙轉雙串口透?jìng)餍酒?，支持藍牙主機、從機及廣播模式，并升級至藍牙BLE 5.0協議，傳輸效率與穩定性進一步提升。該藍牙芯片的兩路串口可獨立配置藍牙工作模式，并分別建立藍牙連接，實現雙通道并行數據透?jìng)鳎m合需要多路串口通信的復雜系統。

CH9142藍牙芯片同樣支持AT指令配置，并提供電腦端虛擬串口驅動，兼容主流操作系統與串口應用程序，便于集成與調試。其低功耗設計與可調發射功率，也保證了在各類環境中的可靠運行。

4、CH9143藍牙芯片：三接口互通，集成USB功能

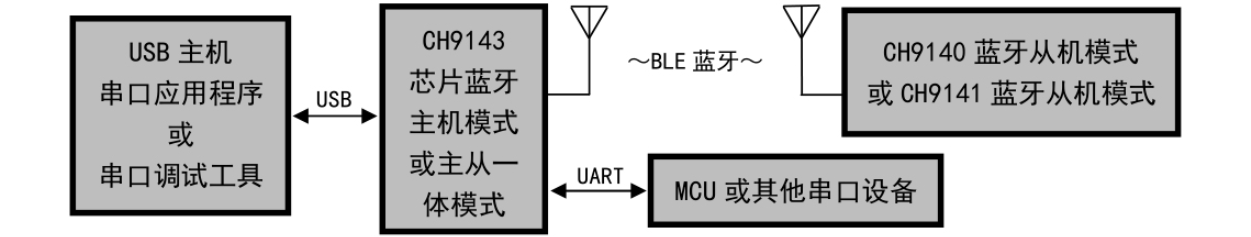

CH9143藍牙芯片實現了藍牙、USB和串口三接口之間的數據互通，支持藍牙主從一體、主機和從機模式，兼容BLE 4.2。該芯片特別適合用于計算機與串口設備之間的聯機調試與數據監控，可靈活搭建藍牙、USB和串口間的數據傳輸橋梁。

通過廠商驅動或免安裝的USB-CDC驅動，CH9143藍牙芯片能夠在電腦端虛擬出串口，直接兼容各類串口軟件，無需二次開發。全速USB 2.0接口的加入，進一步拓展了其應用場景，適用于需要多接口轉換的嵌入式系統和工控設備。

二、CH9140/CH9141/CH9142/CH9143系列藍牙芯片相同點

1、核心功能：均為藍牙轉串口透?jìng)餍酒?，核心目?biāo)是將傳統有線串口通信無線化。
2、驅動兼容：均提供電腦端虛擬串口驅動，兼容現有串口軟件（如調試助手），無需二次開發即可使用。
3、無線連接：支持與Windows、Linux、Android、iOS等系統的主機進行藍牙連接。
4、配置方式：藍牙芯片均支持通過串口AT指令進行參數配置（CH9140主要通過硬件配置）。
5、關鍵性能：
①最高異步串口波特率均為1Mbps。
②傳輸距離均可達約100米（實際環境有差異）。
③藍牙芯片發射功率均支持8檔可調。
④藍牙芯片低功耗表現優秀，掉電睡眠電流均為0.3μA。
⑤時鐘源：32K時鐘源均可選外部晶振。

三、CH9140/CH9141/CH9142/CH9143系列藍牙芯片不同之處

四、CH9140/CH9141/CH9142/CH9143系列藍牙芯片選型建議

1、選擇CH9140：適合需要實現最簡單、經濟的串口無線化替代方案，無需額外控制功能。
2、選擇CH9141：當項目不僅需要串口透?jìng)?，還需通過藍牙遠程控制引腳（GPIO）或采集模擬信號（ADC）時，此為理想選擇。
3、選擇CH9142：適用于需要同時連接或管理兩個獨立串口設備的場合，如雙路數據采集或中繼。
4、選擇CH9143：當系統需要在藍牙、USB和串口三者之間靈活轉換或聯機調試時，此芯片提供了高度集成的解決方案。
