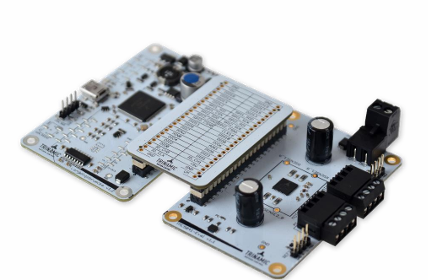

還在為步進電機驅動方案的 “雜亂電路” 頭疼？外圍元件堆一堆，PCB 布局擠成 “迷宮”，調試起來更是費神費力？別急，TMC2660-EVAL 評估板帶著 “集成 buff” 來了 —— 內置功率 MOSFET 的設計，直接省掉繁瑣外圍驅動電路，讓電機控制設計又快又省心！

內置 MOSFET 的 “隱藏技能”

TMC2660-EVAL 能省去外圍驅動電路，關鍵就在于核心芯片的高集成設計，把功率 MOSFET 直接 “藏” 進芯片里，帶來三重實用優勢：

少接元件不折騰：集成兩個獨立N溝道功率 MOSFET全橋，無需額外搭配驅動管和功率橋路，大大減少外部元件數量，BOM 成本悄悄降低。

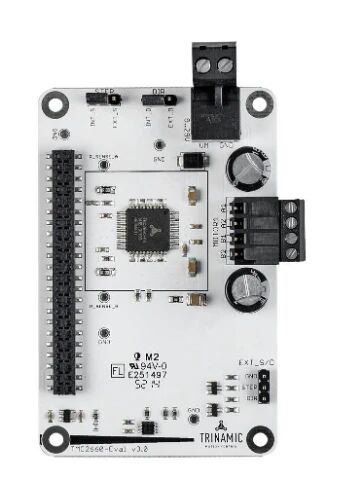

電路瘦身省空間：評估板尺寸僅85x55mm，芯片封裝 10x10mm QFP-44，緊湊布局讓 PCB 設計告別擁擠，適配小型化設備需求。

穩定可靠少踩坑：內置MOSFET 采用低導通電阻設計，電能轉換效率更高，配合過流、過熱、欠壓等多重保護功能，減少電路故障風險。

更貼心的是，TMC2660-EVAL 自帶 USB 接口和 TMCL-IDE 控制軟件，GUI 界面直觀調整參數，電機運動狀態實時可視化，不用復雜編程就能快速上手測試。

這些硬核性能才是加分項

省外圍只是基礎操作，TMC2660-EVAL 的核心性能同樣能打，覆蓋多場景需求：

·動力夠強勁：支持5~30V 寬電壓輸入，持續輸出 2.2A RMS 電流，峰值可達 2.8A，輕松驅動絕大多數中小型步進電機。

·控制夠精準：最高支持256 微步細分，搭配 MicroPlyer微步插值技術，哪怕輸入低分辨率脈沖，也能自動升級至平滑運動，運行噪音大幅降低。

·節能夠省心：CoolStep自適應電流控制技術，能根據負載動態調節電流，最高可節省 75% 能耗，減少電機發熱，特別適合長期運行設備。

·保護夠全面：內置短路、過溫、欠壓、時鐘失效保護，故障狀態可通過SPI 接口實時讀取，方便后續維護排查。

這些場景選型不糾結

TMC2660-EVAL 的高集成度和靈活適配性，讓它在多個領域都能發揮作用，尤其適合這些需求：

·工業自動化：數控機床、機器人關節驅動，需要精準定位且空間有限的場景，緊湊設計+ 穩定性能雙重契合。

·3D打印 & 辦公設備：打印機、掃描儀的走紙機構，低噪音、高平滑度的優勢能提升設備使用體驗。

·醫療& 實驗室設備：液體輸送、樣本定位等精密操作，多重保護和低功耗設計適配設備嚴苛要求。

TMC2660-EVAL 用集成智慧解決電路繁瑣難題，從原型驗證到量產適配，都能提供穩定可靠的支持。如果你在電機驅動選型中遇到疑問，或是需要匹配專屬方案，歡迎聯系卓聯微，我們將為你提供專業的技術支持和個性化解決方案～
