瑞芯微RK3576芯片作為一款中高端的八核Arm架構嵌入式處理器，集成 Mali-G52 MC3的GPU。本次OpenGL性能測試，基于觸覺智能RK3576開發板Purple Pi OH2演示。

OpenGL開放圖形庫

• OpenGL協議簡介

OpenGL（Open Graphics Library，開放圖形庫）是一套跨平臺、跨語言的開源圖形編程接口，而非編程語言或獨立軟件，核心作用是為開發者提供標準化的函數 / 指令集，讓程序能直接控制顯卡（GPU）渲染 2D/3D 圖形，廣泛應用于游戲、可視化、工業設計、虛擬現實（VR）等領域。

• 應用場景

觸覺智能Purple Pi OH2開發板采用RK3576核心板+底板設計，支持二次開發底板。該開發板可支持OpenGL ES、OpenGL。同時觸覺智能作為專業RK方案商，可提供RK3576配套的工業控制、智能終端、車載顯示、邊緣計算等場景的核心硬件方案。

演示環境

演示設備為觸覺智能RK3576開發板Purple Pi OH2：

系統固件為Ubuntu20.04（定制固件）；

測試工具軟件包括Glmark2、Glxgears、QT應用程序；

QT版本：Qt-5.15.8

觸覺智能RK3576核心板，僅40.5×40.5mm極致小尺寸，郵票孔封裝，支持LPDDR4或LPDDR5高速內存，率先適配開源鴻蒙OpenHarmony5.0國產操作系統，100%全國產，支持最高-40~85℃工業級環境。

OpenGL測試

• Glmark2工具

通過RK3576開發板Ubuntu系統安裝GLmark2工具軟件，并執行以下命令進行測試：

sudo apt-get install glmark2glmark2

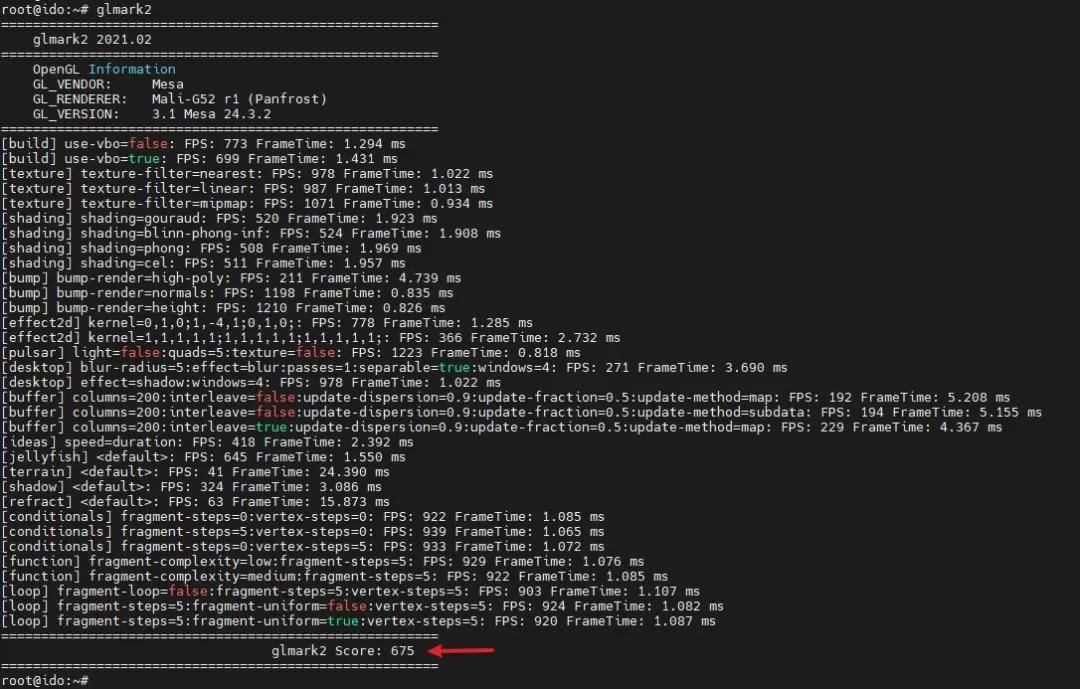

測試分值結果為675分：

• Glxgears測試

該工具屬于mesa-utils套件，是OpenGL測試工具，適合快速驗證GPU的基礎渲染功能和初步性能，主要用于測試GPU幀率。

首先我們將Glxgears工具進行安裝：

sudo apt install mesa-utils

測試GPU幀率：

輸入Glxgears測試會彈出帶三個旋轉齒輪的窗口，終端每5秒打印一次幀率，命令如下：

sudo glxgears

由于測試HDMI顯示器刷新率限制60FPS，下述測試結果平均幀率在60FPS，無法更高：

解除顯示器刷新率限制，測試GPU極限幀率，執行如下命令：

sudo vblank_mode=0 glxgears

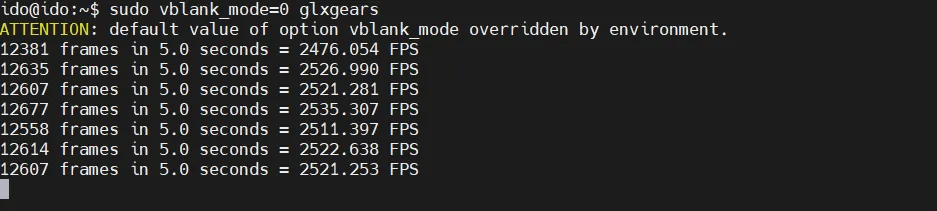

可以看到極限幀率平均在達到了2516FPS！

QT程序測試OpenGL

接下來的測試使用QT官方的OpenGL測試例程，該程序核心測試OpenGL 的核心功能，包括著色器編程、VBO 緩沖、紋理映射、光照計算、3D 坐標變換、深度測試等。相關例程源碼請關注觸覺智能公眾號，添加客服134-2385-6106獲取。

• 編譯&測試

進入系統執行如下命令，編譯QT程序：

qmake .make

返回結果：

編譯完成后，運行QT測試程序：

./qopenglwidget &

運行如圖：

后臺查看GPU占用率，占比68%，處于中等負載狀態：

watch -n 0.3 cat /sys/devices/platform/27800000.gpu/devfreq/27800000.gpu/load

QT程序OpenGL部分核心代碼分析：

//OPENGL初始化 void GLWidget::initializeGL() { // 1. 初始化OpenGL函數 initializeOpenGLFunctions(); // 2. 創建紋理 m_texture = new QOpenGLTexture(QImage(":/qt.png")); // 3. 設置Program1（Qt Logo渲染） setupProgram1(); // 4. 設置Program2（紋理立方體渲染） setupProgram2(); // 5. 初始化變量 m_fAngle = 0; m_fScale = 1; // 6. 創建幾何數據 createGeometry(); // 7. 設置VBO1（Qt Logo頂點數據） setupVBO1(); // 8. 創建氣泡效果 createBubbles(bubbleNum - m_bubbles.count()); } //OpenGL渲染 void GLWidget::paintGL() { // 1. 氣泡管理 createBubbles(bubbleNum - m_bubbles.count()); // 2. 開始QPainter繪制 QPainter painter; painter.begin(this); painter.beginNativePainting(); // 3. OpenGL狀態設置和清理 glClearColor(...); glClear(...); // 4. 3D渲染設置 glFrontFace(GL_CW); glCullFace(GL_FRONT); glEnable(GL_CULL_FACE); glEnable(GL_DEPTH_TEST); // 5. 模型視圖矩陣計算 QMatrix4x4 modelview; ... // 6. 3D物體渲染 if (m_qtLogo) { paintQtLogo(); // 渲染Qt Logo } else { paintTexturedCube(); // 渲染紋理立方體 } // 7. 恢復OpenGL狀態 glDisable(GL_DEPTH_TEST); glDisable(GL_CULL_FACE); painter.endNativePainting(); // 8. 2D疊加繪制 if (m_showBubbles) { ... // 繪制氣泡 } // 9. 幀率顯示 if (const int elapsed = m_time.elapsed()) { ... // 顯示FPS } painter.end(); // 10. 氣泡動畫更新 for (Bubble *bubble : qAsConst(m_bubbles)) bubble->move(rect()); // 11. 動畫狀態更新 updateAnimationState(); }

本次測試完畢，可以看出RK3576擁有不凡的GPU性能，加上八核CPU與6Tops算力，可作為RK3588超值平替！
