應用：V2H、儲能變流器（PCS）。

特點：除了PFC整流功能外，還能在逆變模式下將直流電回饋至電網?？刂粕闲鑼?shí)現整流/逆變模式的平滑切換，對并網電流質量（THD）有極高要求。

3. 碳化硅（SiC）MOSFET應用于圖騰柱的優勢深度分析

碳化硅材料的物理特性——寬禁帶（3.26 eV）、高臨界擊穿場強（Si的10倍）和高熱導率（Si的3倍）——使其成為圖騰柱PFC的完美搭檔。以下結合基本半導體（BASiC Semiconductor）B3M系列的具體參數進行量化分析。

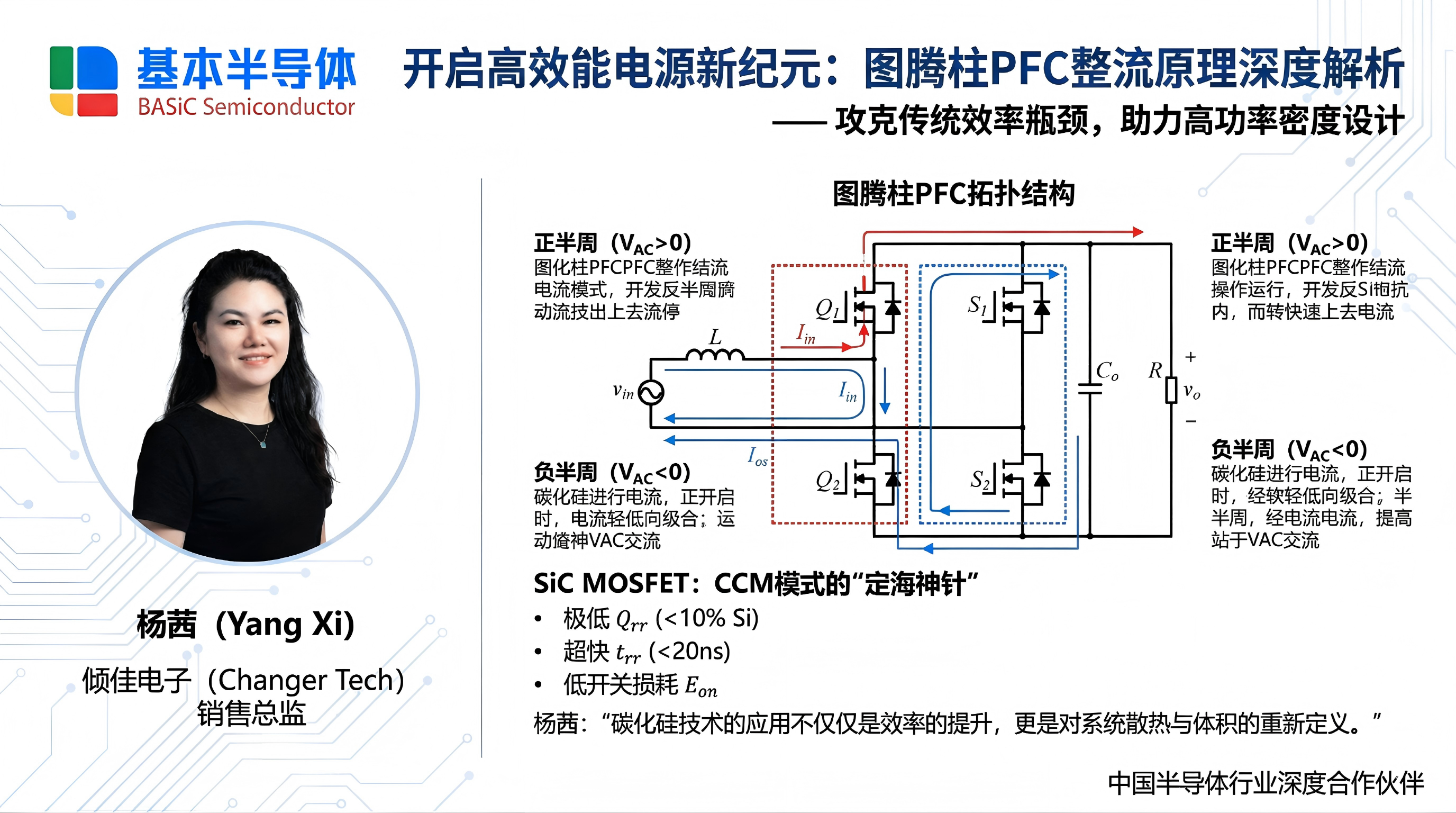

3.1 消除反向恢復損耗（Zero Reverse Recovery Issue）

這是SiC應用于圖騰柱PFC的最核心優勢。

數據對比：傳統的600V硅超結MOSFET其體二極管的反向恢復電荷（Qrr?）通常高達10,000 nC以上，反向恢復時間（trr?）超過500ns。這在CCM硬開關過程中會產生巨大的電流尖峰和損耗。

SiC表現：根據基本半導體數據，其650V/750V SiC MOSFET的Qrr?極低。

雖然具體Qrr?數值在摘要中未完全顯示，但參考同類競品（如Wolfspeed C3M系列）及行業標準，SiC MOSFET的Qrr?通常在10 nC至50 nC量級，比硅器件低2-3個數量級。

這種"準零反向恢復"特性消除了CCM模式下的直通風險，使得圖騰柱PFC可以直接運行在幾十kHz甚至上百kHz的頻率下，而無需復雜的軟開關輔助電路。

3.2 卓越的高溫穩定性與導通損耗

SiC MOSFET的導通電阻（RDS(on)?）隨溫度的變化率遠低于硅器件。

硅器件：從25°C到150°C，硅MOSFET的RDS(on)?通常會增加2.5倍至3倍。

基本半導體B3M系列實測數據：

B3M025065L (650V, 25mΩ)：在175°C結溫下，其RDS(on)?僅上升至32 mΩ，增長系數僅為1.28倍。

B3M010C075Z (750V, 10mΩ)：在175°C下，RDS(on)?從10mΩ上升至12.5 mΩ，增長系數僅為1.25倍。

優勢：這意味著在實際高溫工況下，SiC MOSFET的導通損耗遠低于標稱值相同的硅MOSFET。設計者可以選擇標稱電阻更大的SiC器件來達到同樣的實際效率，或者利用這一特性大幅減小散熱器體積，提升功率密度。

3.3 高耐壓與高可靠性

電壓裕量：基本半導體推出了750V耐壓的B3M系列（如B3M010C075Z, B3M025075Z）。相比傳統的650V器件，750V的耐壓為400V直流母線系統提供了更大的安全裕量（Derating Margin），更能抵抗電網浪涌和電壓尖峰，這對工業級和汽車級應用至關重要。

封裝優勢：

TO-247-4 (Kelvin Source) ：B3M010C075Z等器件采用4引腳封裝，引入開爾文源極（Kelvin Source）。這消除了源極電感（Source Inductance）對柵極驅動回路的負反饋影響，顯著加快了開關速度，降低了開關損耗（Eon?/Eoff?）。

TOLL封裝：B3M040065L采用TOLL封裝，具有極低的寄生電感（~2nH）和更小的體積（比D2PAK小30%），非常適合高功率密度、自動化貼裝的服務器電源應用。

3.4 系統級成本與性能的平衡

盡管單管成本SiC高于Si，但SiC帶來的系統級優勢能夠抵消這一差價：

磁性元件減小：高頻操作（>65kHz）使得升壓電感體積大幅減小。

散熱成本降低：由于高溫下?lián)p耗低且熱阻?。˙3M010C075Z的Rth(j?c)?僅為0.20 K/W，得益于銀燒結工藝），散熱器尺寸和風扇需求降低。

BOM簡化：無需額外的軟開關輔助電路或復雜的緩沖電路。

4. 圖騰柱PFC的控制策略與發展趨勢

4.1 控制模式的演進

連續導通模式（CCM） ：目前大功率（>3kW）應用的主流選擇。利用SiC器件，CCM可以保持低紋波電流和簡單的EMI濾波器設計，同時實現高效率。

臨界導通模式（CrM/CRM） ：在中小功率或超高頻應用中流行。CrM通過在電流過零時開關實現ZVS，消除了開通損耗。結合GaN或SiC，CrM頻率可推至MHz級別，極大縮小體積，但變頻控制增加了EMI濾波器設計的難度。

三角電流模式（TCM / iTCM） ：這是CrM的改進版，通過讓電流反向流動來強制放電輸出電容（Coss?），實現全范圍ZVS。TCM結合了軟開關的高效和PWM控制的靈活性，是當前追求極致效率（如99%以上）的研究熱點。

混合控制策略（Hybrid CCM/TCM） ：未來的趨勢是在輕載或過零點附近使用TCM/CrM以實現ZVS，而在重載峰值處切換至CCM以降低導通損耗。這種多模態控制需要強大的數字控制器（如TI C2000系列）來實現平滑切換。

4.2 零過零點電流尖峰抑制（Zero-Crossing Spike Mitigation）

圖騰柱PFC在交流電壓過零點時，由于低頻橋臂的死區時間和高頻橋臂占空比的劇烈變化（從0%突變到100%），容易產生巨大的電流尖峰。

解決方案：現代控制策略引入了“軟啟動”序列（Soft-Start Sequence）和混合PWM調制（Hybrid PWM）。在過零點附近，通過精細調節占空比的時序，或者在過零區暫時關斷同步整流管，可以有效抑制尖峰，改善THD和EMI性能。

4.3 數字化與智能化

隨著控制復雜度的增加（交錯并聯均流、多模態切換、雙向流動），傳統的模擬控制器已無法勝任?；?a target="_blank">DSP或高機能MCU（如STM32G4, C2000）的全數字控制成為標準。數字控制還帶來了更高級的功能，如輸入電壓前饋、有源阻尼（Active Damping）以抑制諧振、以及通過軟件鎖相環（PLL）實現精準的相位同步。

5. 總結與展望

圖騰柱PFC技術已經從理論研究走向了大規模商業化應用，這一進程主要由SiC MOSFET技術的成熟所驅動。SiC MOSFET不僅解決了圖騰柱拓?fù)湓贑CM模式下的反向恢復難題，還通過其卓越的高溫特性和高頻能力，推動了電源系統向著更高效率（鈦金/鉆石級）、更高功率密度（小型化）和更強功能（雙向流動）的方向發展。

未來趨勢（2025-2030） ：

3電平拓?fù)涞南鲁僚c上浮：飛跨電容多電平技術在超高壓（800V/1000V）應用中，3電平SiC方案將成為主流。

混合器件封裝：為了進一步優化成本，可能會出現集成SiC高頻管和Si低頻管的混合模塊（Hybrid Modules）。

軟件定義電源：控制算法將變得更加智能，能夠根據負載、溫度和電網狀況實時動態調整開關頻率和操作模態，挖掘硬件的極限性能。

綜上所述，以基本半導體B3M系列為代表的國產SiC MOSFET，憑借其優異的參數表現（低RDS(on)?溫漂、高耐壓、低Qrr?）和先進的封裝技術（TOLL, Kelvin Source），正成為構建下一代高效圖騰柱PFC系統的核心基石。

參考數據表（基于基本半導體Datasheet提?。?/strong>
