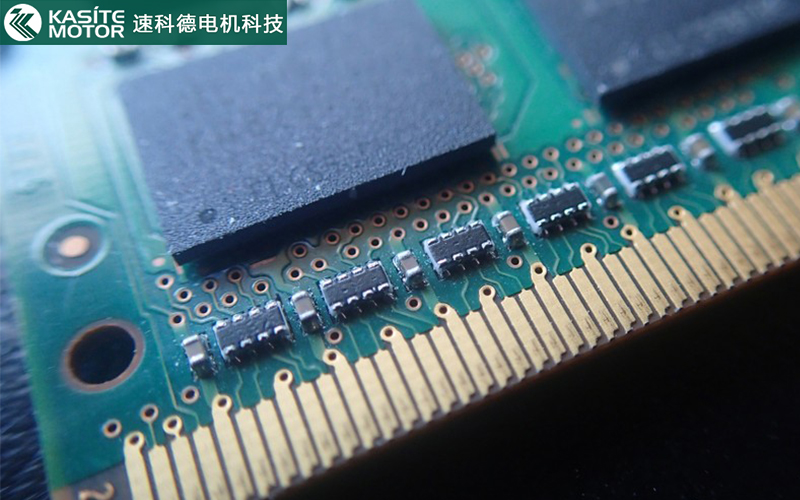

在PCB分板、精密鉆孔等電子制造場景中，高速電主軸的切削刀具與電路板表面發生高頻摩擦，同時靜電感應現象會引發電荷積聚，形成瞬時高壓靜電放電(ESD)。這種放電雖能量有限，但擊穿速度極快，足以損壞電路板上的敏感電子元件，導致產品報廢;更嚴重的是，傳統釋放方式可能損害電主軸自身，縮短主軸使用壽命。因此，高效的靜電釋放系統成為高速電主軸在精密電子加工中的核心技術要求。

SycoTec突破傳統技術局限，采用“電荷引導-穩定傳導-安全釋放”的三維解決方案，通過專用組件構建低阻抗靜電釋放通道，既確保靜電快速導出，又避免主軸核心部件受損。其核心邏輯是：將切削過程中產生的靜電從刀具端捕獲，通過主軸內部導電結構傳導至設備接地系統，最終釋放到大地，全程維持靜電平衡。

一、ESD保護電主軸的核心技術：構建高效導電路徑?

1、關鍵傳導部件：碳刷/碳銷的核心作用?

作為靜電傳導的關鍵部件，SycoTec采用特殊碳質傳導部件(碳刷或碳銷)，其核心優勢體現在兩方面：

材質特性：由特殊碳化合物制成，兼具低電阻、高耐磨性，即使在10萬轉的超高轉速下，仍能保持穩定導電接觸，避免因磨損導致接觸不良，使用壽命遠超普通金屬觸點。

結構設計：碳刷/碳銷一端固定于主軸外殼，另一端與旋轉軸芯緊密貼合，形成“軸芯-碳質部件-外殼”的直接導電通路，確保高速旋轉時的均勻電接觸，規避軸承絕緣障礙。?

2、混合陶瓷球軸承：絕緣與防護的平衡?

為配合碳質傳導部件，ESD保護主軸普遍采用混合陶瓷球軸承(鋼圈+陶瓷球)：?

絕緣隔離：陶瓷球不導電，徹底阻斷靜電通過軸承放電的路徑，?從根源上避免了傳統軸承因靜電擊穿油膜導致的電蝕問題。

性能保障：陶瓷材料的高強度、低摩擦特性，確保主軸在高速旋轉時的精度與穩定性，與碳質傳導部件形成功能互補。?

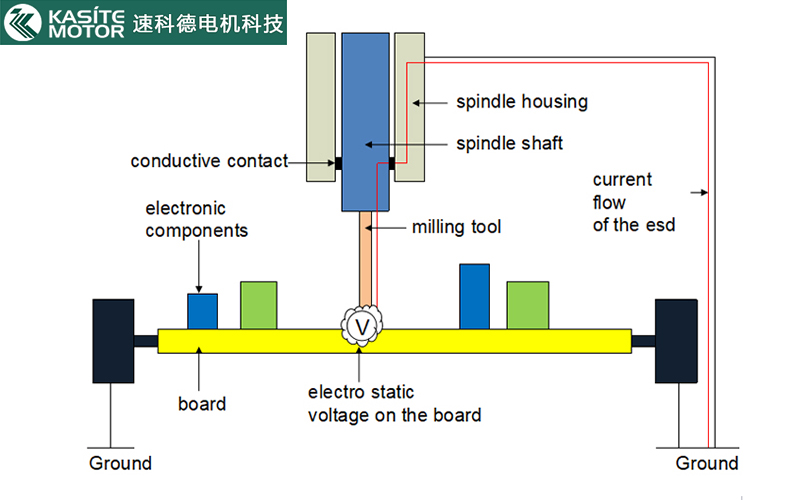

二、完整放電路徑：靜電的“安全疏散”流程?

1、電荷捕獲：PCB分板時，切削刀具與電路板充分接觸，刀具表面積聚的靜電被快速導入主軸軸芯(金屬軸芯為優良導體);

2、內部傳導：軸芯上的靜電通過緊密接觸的碳刷/碳銷，高效轉移至主軸外殼(外殼為接地金屬材質)，靜電在低阻抗通道中穩定傳導，避免電荷滯留;

3、外部傳導：主軸外殼通過安裝夾具與設備機身連接，靜電進一步傳導至設備外殼的接地系統(GND);?

4、接地釋放：最終靜電通過設備接地線路導入大地，實現電荷徹底消散，整個過程耗時僅納秒級，遠快于靜電擊穿電子元件的反應時間。

這一路徑全程無斷點，確保靜電在產生瞬間即被導出，有效保護PCB板上的電子元件免受擊穿損害。

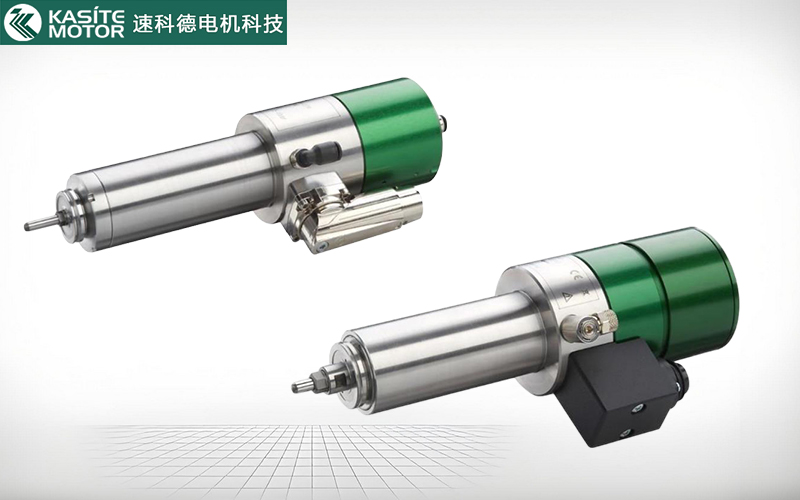

SycoTec帶有ESD保護的高速電主軸，其靜電釋放機制不僅解決了PCB加工中電子元件的靜電損壞問題，還實現了主軸自身壽命的延長——通過陶瓷軸承與碳傳導結構的組合，既避免了軸承電蝕，又保障了靜電釋放效率，使主軸即使在10萬轉的高速運行下仍能保持長期穩定。在通信、消費電子等高精度PCB制造領域，此類主軸已成為核心標配，有效提升了產品良率與生產效率。
