摘要前言

答案是肯定的。 觸點擦拭行程是互連器件設計與開發過程中需重點考量的關鍵要素。

通過合格性測試確認連接器在完全配接狀態下 具備充足的擦拭行程 ，可確保終端應用中，連接器接觸面的 污染物與氧化沉積物被有效清除 ，保障連接可靠性。

像Samtec這樣的互連器件廠商，在產品研發階段就會將觸點擦拭行程納入考量 ，因?yàn)樗沁B接器設計本身的固有組成部分。

什么是觸點擦拭行程？

觸點擦拭行程，指的是連接器 在一次標準插拔循環中，接觸件的有效配接長度，其核心作用是清除接觸面的沉積物 。

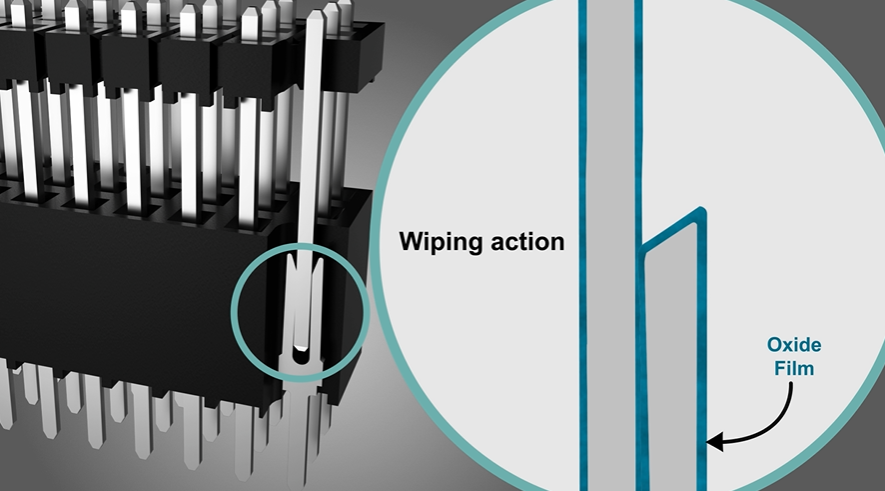

另一種定義方式為： 端子插入插座的有效深度，通過該深度的相對位移，可刮除接觸面的氧化層及其他異物 。

鍍錫工藝與氧化膜去除

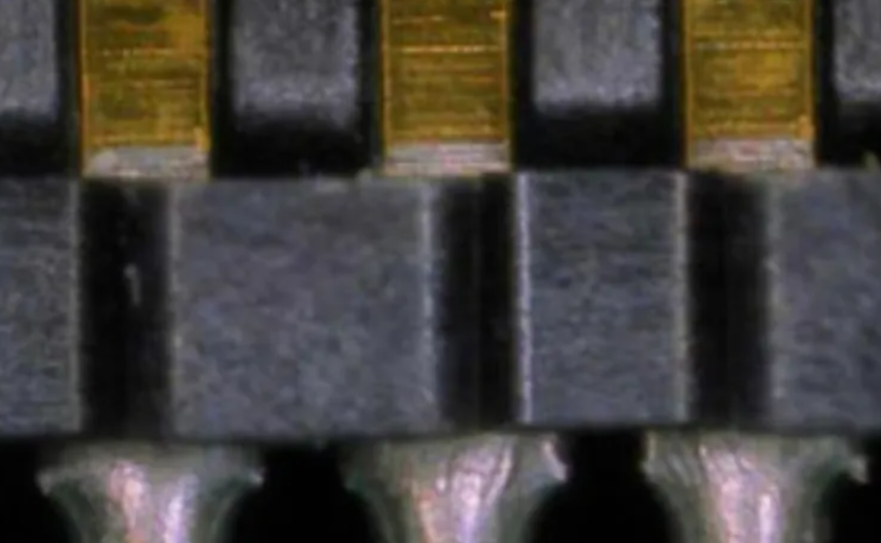

終端應用環境中的各類因素，都會導致連接器接觸面產生污染物沉積。周邊生產工序產生的微小顆粒、腐蝕性氧化膜（例如鍍錫層暴露于空氣或潮濕環境中形成的氧化層）、灰塵與油污等，均會干擾連接器配接界面的電氣接觸，進而引發連接失效。因此，在連接器的常規插拔過程中，必須通過“擦拭” 動作清除接觸面的污染物，才能維持穩定的信號連接。

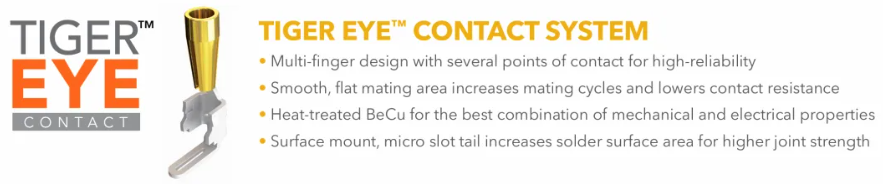

在需耐受強振動與沖擊的高可靠性應用場景中，觸點擦拭行程的重要性更為凸顯。這類場景下，具備充足擦拭行程的多觸點冗余設計，能 大幅提升連接穩定性 。Samtec的 Tiger Eye? 系列產品就是典型代表，其采用的 多觸指鈹銅接觸件 ，可充分保障觸點擦拭行程與連接可靠性。

堆疊高度與觸點擦拭行程

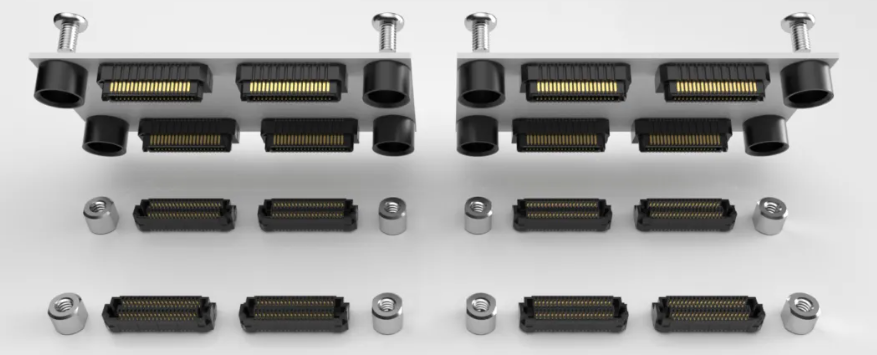

堆疊高度，即 連接器配接后兩塊印制電路板之間的間距 ，會直接 影響接觸件的有效配接長度 。因此，嚴格遵循廠商給出的板級堆疊設計規范，控制印制電路板間距在端子插拔深度的最大與最小允許范圍內，是確保觸點擦拭行程充足的關鍵。

公差累積也可能對觸點擦拭行程造成影響，因此建議開展公差分析。

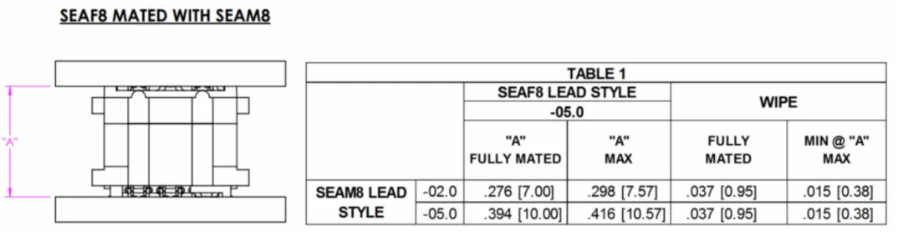

以Samtec SEARAY?系列0.8毫米間距連接器為例，下圖將展示其在完全配接狀態下的最大擦拭行程與極限工況下的最小擦拭行程參考值。

矮型連接器與觸點擦拭行程

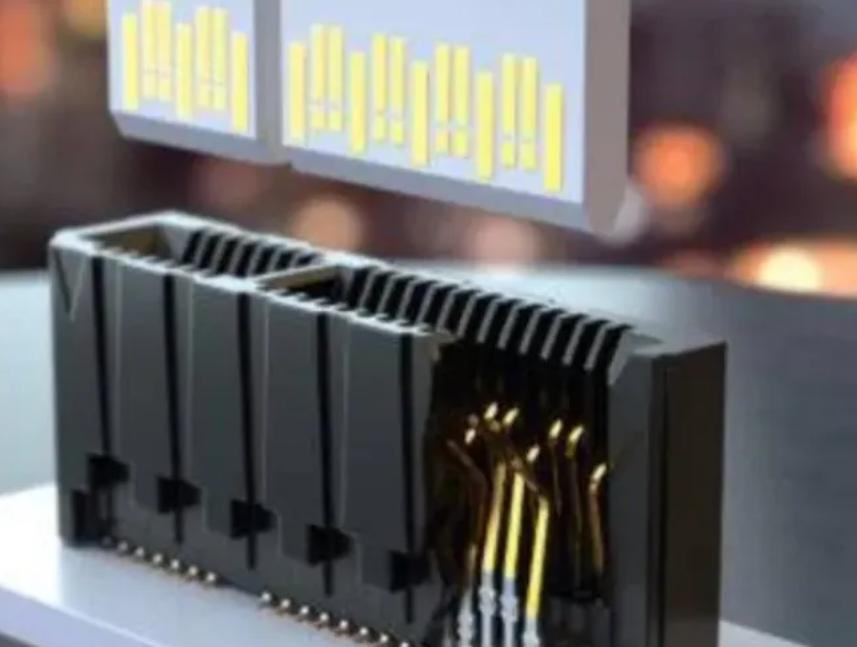

矮型連接器憑借 緊湊的結構 ，在嵌入式與高密度設計中備受青睞。但在這類連接器的設計中，觸點擦拭行程面臨著兩難挑戰： 既要盡可能縮小連接器體積（對應更短的配接長度），又要保證足夠的觸點擦拭行程以實現接觸面清潔功能 。

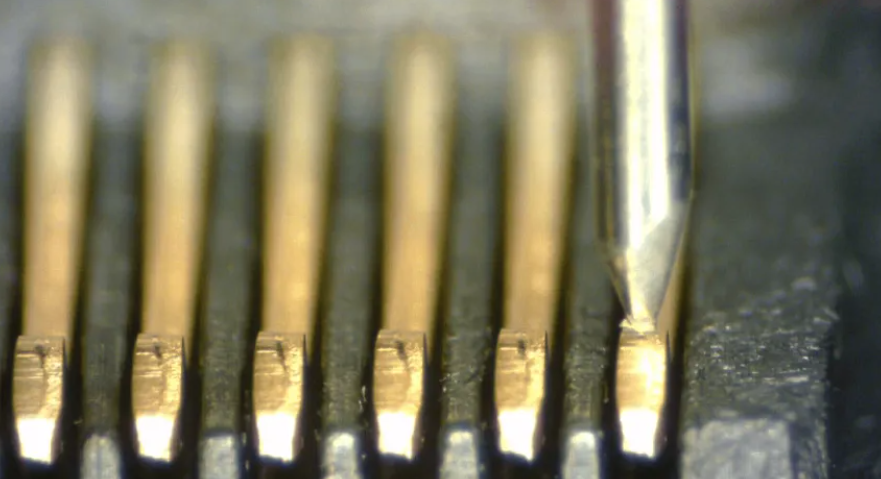

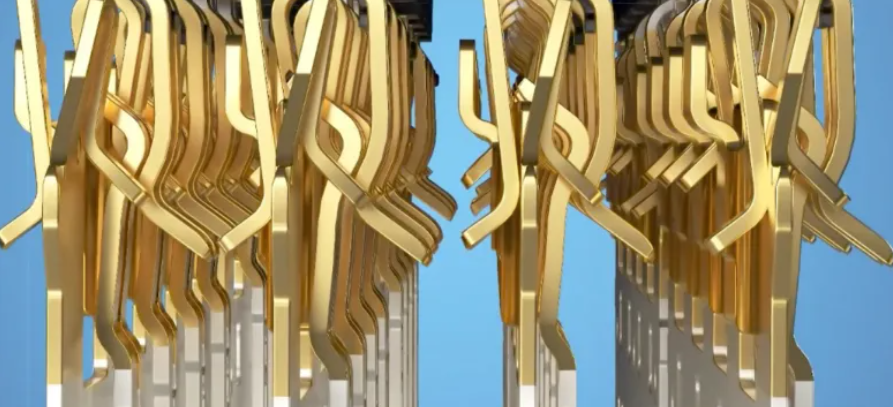

針對這一難題，可采取的優化方案是 在接觸區域局部鍍覆黃金 ， 黃金具備優異的 抗氧化性 ，可最大限度降低接觸面 腐蝕風險 ，同時提供 低接觸電阻 、高耐磨的穩定連接。

Samtec此前發布的一篇文章 Samtec連接器小課堂 | 連接器電鍍常識Q&A ，詳細闡釋了不同鍍層方案的適用場景。

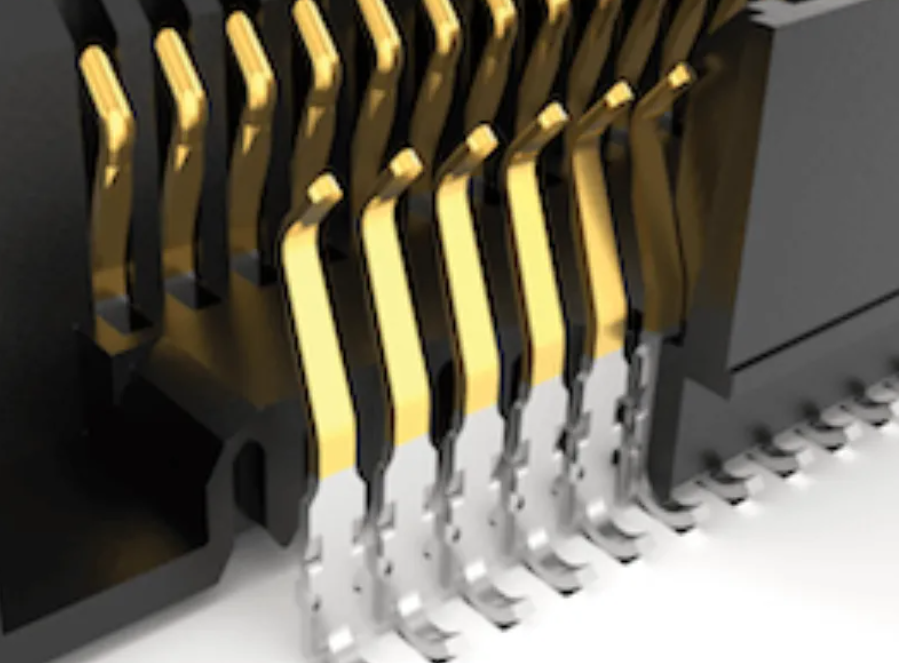

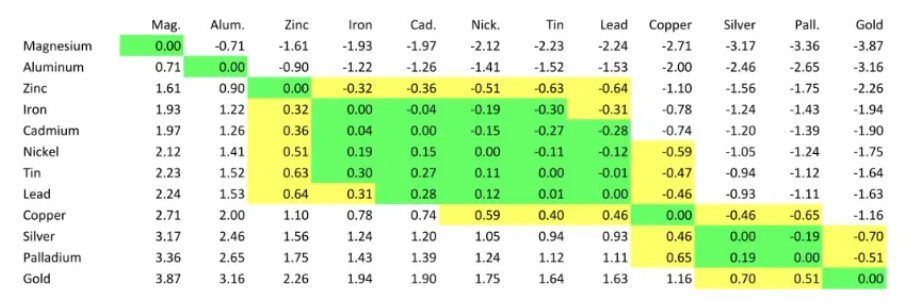

部分核心結論： 對于矮型精密間距連接器，鍍金往往是唯一的優選方案。 原因在于，與鍍錫等其他鍍層相比，鍍金工藝所需的接觸 正向力更低 ，更適矮型連接器的結構設計。而**“局部鍍金 + 整體鍍錫” **的復合鍍層方案，是Samtec目前最受歡迎的選擇，該方案兼具黃金鍍層的高可靠性與錫鍍層的易焊性、經濟性雙重優勢。

對產品的影響與測試驗證

觸點擦拭行程對板對板互連解決方案的信號連接性能與終端應用可靠性至關重要，是互連器件設計過程中不可或缺的核心環節?；诖?，Samtec會對旗下產品的觸點擦拭行程、端子插入深度及堆疊高度等關鍵參數開展全面的合格性測試，并形成標準化技術文檔，方便客戶隨時查閱。

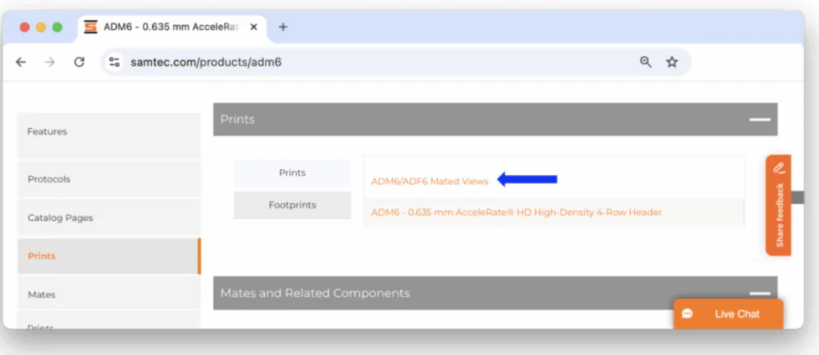

客戶可登錄Samtec官網，在對應產品系列頁面查詢上述信息：進入產品頁面后，點擊 “圖紙” 選項卡，再選擇 “配接視圖” 文檔即可查看詳細參數。

若你對特定Samtec產品的觸點擦拭行程參數存在疑問，歡迎隨時 聯系我們Samtec中國的應用技術支持團隊 ，期待與你深入交流！
