新品出爐:針對LCD應用的32位MCU

運用MCU(微控制器)實現LCD顯示功能，本質上就是透過MCU的I/O或通訊接口(如GPIO / SPI / I2C...)，按照LCD規定的時序與指令，把數據送進LCD控制器，實現LCD畫面顯示功能。MCU驅動LCD的五大應用場景如下表所示:

看準LCD顯示應用市場需求，笙泉科技于2025年第四季推出全新微控制器MG32F02K系列。該產品采用32位Cortex-M0架構，并首度在笙泉科技的Cortex-M0平臺中整合LCD Driver，展現其在顯示應用領域的技術延伸，進一步完善產品線布局。

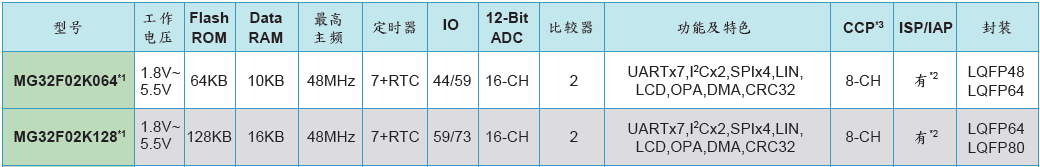

MG32F02K系列主要功能:

該系列主要鎖定多腳位LCD顯示與復雜應用市場，其內建LCD Driver最高可支持8個COM與40個SEG訊號，最多可驅動288個顯示點(8 COM × 36 SEG)，可滿足各類多點數LCD面板的應用需求。

為了因應更廣泛的產品應用需求，MG32F02K系列亦新增4組運算放大器(OPA)，并內建可達128倍放大的可程序化增益放大器(PGA)，可針對各類傳感器輸入訊號進行前端放大，有效提升訊號分辨率與數據采集精準度。

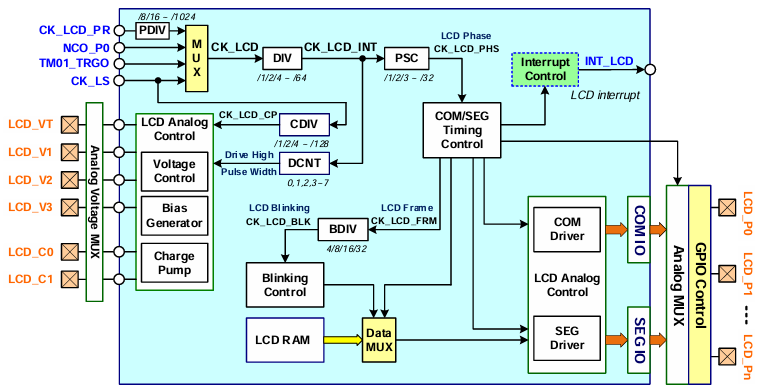

MG32F02K系列具備強大且高度彈性的LCD驅動能力。在LCD供電方面，除可支持外部電源供電外，芯片內部亦整合電荷泵(Charge Pump)，可直接為LCD提供所需電壓，有效降低外部組件需求，進而縮小PCB布局面積并降低整體成本。

此外，MG32F02K系列的COM / SEG腳位可自由對調配置，在PCB Layout設計上提供極高的彈性，大幅提升布線便利性，使電路板設計更加簡潔且高效。

在顯示驅動模式方面，MG32F02K系列支持多種Bias與Duty設定，包括：

?Bias：Static、1/2、1/3、1/4

?Duty：Static、1/2、1/3、1/4、1/6、1/7、1/8

可最大程度兼容并支持各類不同規格與點數的LCD面板，滿足多樣化的產品應用需求。

另一項優勢：低功耗設計

此外，MG32F02K系列具備極低的休眠功耗表現，得益于芯片完善且周全的低功耗架構設計，在低電壓VDD條件下仍能維持優異的功耗水平。以實際數據為例，當VDD= 3.3V時，其休眠電流約為500 nA(0.5μA)；而當VDD降至3.0V時，休眠電流可進一步降低至約400 nA(0.4μA)。

因此，MG32F02K系列也特別適合應用于各種手持式鋰電池產品，如額溫槍、電子血壓計、血糖儀等醫療與健康量測設備。系統若搭配3.0V的LDO進行電源設計，即可在確保系統穩定運作的同時，實現極低整體功耗表現，有效延長電池使用壽命。

*另可瀏覽笙泉科技官網的LCD Line(含MG32F02N/K系列)產品頁面.
