在射頻電路設計、濾波器與放大器開發以及教育科研領域，對無源/有源網絡的S參數、阻抗及頻率響應進行精確、高效的測量是基礎且關鍵的需求。是德科技（Keysight）E5062A ENA系列矢量網絡分析儀以其從低頻至射頻的寬范圍覆蓋（5 Hz至3 GHz）、優異的測量精度和靈活的選件配置，成為中頻至射頻網絡特性分析的全能平臺。

為確保此類精密網絡分析儀器持續提供準確可靠的測試數據，專業的校準、性能驗證與維護支持不可或缺。深圳市寶安區沙井方豐瑞儀器設備經營部在射頻網絡分析設備服務領域具備專業能力，可為E5062A用戶提供全面的技術支持與服務保障。

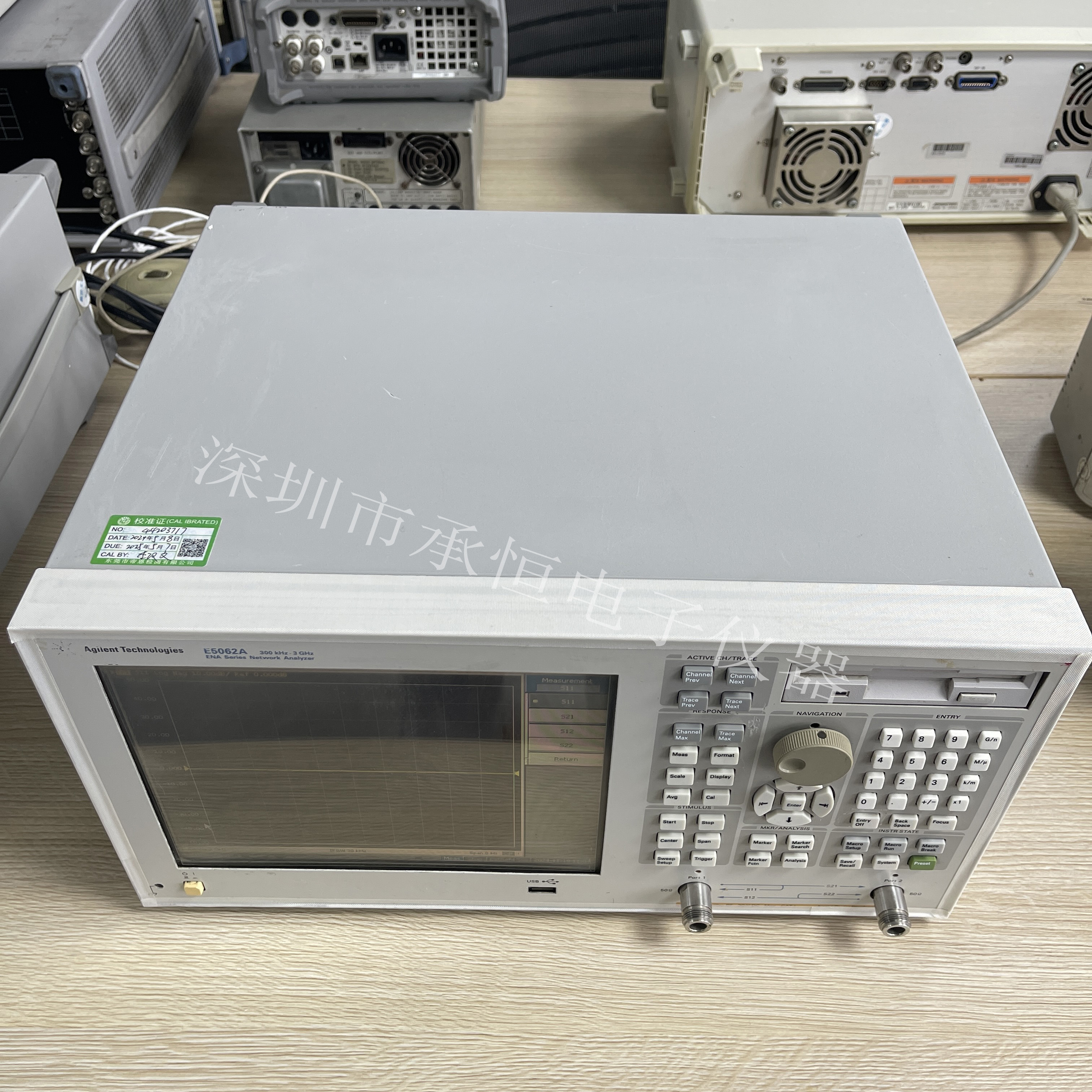

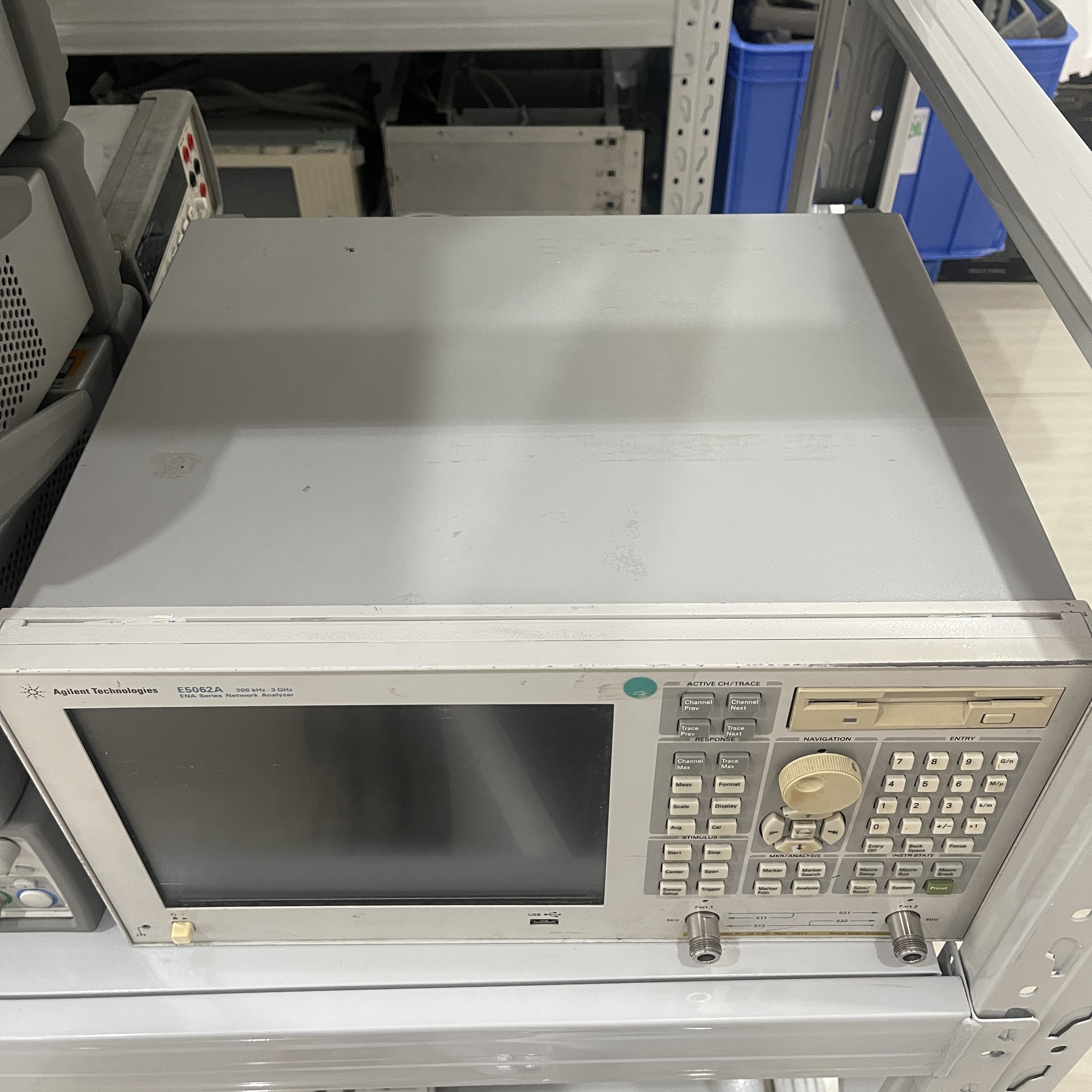

E5062A：覆蓋從低頻到射頻的完整分析能力

核心性能與技術特點：

寬廣的頻率范圍與多功能集成

頻率范圍覆蓋 5 Hz 至 3 GHz，在一個平臺上同時支持 低頻阻抗分析 和 射頻S參數測試，無需切換設備。

在低頻段（5 Hz至30 MHz）作為高精度阻抗分析儀（LCR表），在射頻段作為矢量網絡分析儀（VNA），功能高度集成。

高精度測量與動態性能

基本S參數測量精度高，典型動態范圍 >100 dB（取決于頻率），跡線噪聲極低，可精確測量高抑制比濾波器或低插損器件。

采用先進的誤差校正技術（如SOLT，TRL），可有效消除系統誤差，提升測量可信度。

豐富的分析功能與選件

時域分析（選件）：通過傅里葉逆變換將頻域數據轉換為時域響應，用于電纜故障定位（如斷點、阻抗失配點）或器件內部反射分析。

增益壓縮分析（選件）：用于有源器件（如放大器）的1dB壓縮點（P1dB）測試。

混頻器與變頻器件測試（選件）：支持變頻損耗、隔離度等測量。

增強時域分析（選件）：提供更高的時域分辨率。

高效的測量速度與系統集成

測量速度快，適用于研發調試和生產測試。

標配 LAN (LXI)、USB、GPIB 接口，支持SCPI指令，便于集成到自動化測試系統（ATE）中。

配備彩色觸摸屏，操作直觀。

典型應用場景

射頻元器件測試：濾波器、放大器、天線、耦合器、電纜等無源/有源器件的S參數和阻抗特性分析。

低頻元件與材料研究：電容、電感、電阻、鐵氧體磁芯等在高頻下的實際特性測量，以及材料介電常數/磁導率測試。

印刷電路板（PCB）與互連分析：測量傳輸線損耗、特性阻抗、串?dāng)_等信號完整性參數。

教育與科研：在高校電子工程、微波技術實驗室中，用于電路與天線設計、材料特性等教學與研究。

專業校準保障測量溯源性

網絡分析儀的精度依賴于其系統誤差校準。E5062A的校準需覆蓋其整個工作頻段（從Hz到GHz），并確保阻抗分析模式和S參數模式下的測量準確性。

深圳市寶安區沙井方豐瑞儀器設備經營部在此領域能夠?yàn)橛脩籼峁╆P(guān)鍵支持：

全頻段S參數系統校準：使用精密校準件（開路、短路、負載、直通），對儀器的全部測試端口在5 Hz至3 GHz范圍內進行完整的12項誤差校準，確保S參數（S11, S21, S12, S22）測量精度。

低頻阻抗精度校準：在低頻段，使用經溯源的標準L、C、R元件，校準其作為阻抗分析儀的測量精度。

時域分析功能驗證：使用時域反射（TDR）標準件或已知缺陷的電纜，驗證時域分析功能的距離測量精度和分辨率。

選件功能驗證與開通：對增益壓縮、混頻器測試等選件功能進行驗證和性能校準。

故障診斷與維修：對測量超差、端口損壞、自檢失敗、顯示異常、通訊故障等問題進行專業診斷與維修。

結語

是德科技E5062A ENA矢量網絡分析儀以其從低頻到射頻的無縫測量能力、高精度和豐富的分析功能，為廣泛的電路與元器件特性分析提供了強大的綜合解決方案。它特別適合需要同時關注低頻阻抗行為和高頻散射參數的研發與教育環境。

確保這一多功能平臺長期保持其寬廣而精確的“視野”，需要覆蓋其全部工作模式的系統性專業服務。通過與 深圳市寶安區沙井方豐瑞儀器設備經營部 這樣的專業服務伙伴合作，用戶可以確保其E5062A分析儀獲得從全頻段校準、選件驗證到硬件維護的全面保障，從而在從Hz到GHz的整個頻譜內，為設計驗證與性能評估提供堅實、可信的數據基石。
