高壓柴油發電機組中性點接地電阻柜技術方案
1. 產品定位與系統適配

本接地電阻柜專為高壓柴油發電機組中性點低電阻接地系統設計，需與主配電系統接地方式保持技術協調。系統接地方式選擇需考慮：

與變電站10kV側接地配置的匹配性
繼電保護裝置的兼容性要求
發電機組的特殊運行工況

2. 接地方式技術分析
2.1 接地方式比較
接地類型 特點分析 適用場景
直接接地 故障電流大，需快速切除 大容量系統
不接地系統 允許單相接地運行2小時 連續性要求高系統
經電抗接地 抑制過電壓效果顯著 長電纜線路系統
經電阻接地 綜合性能最優（本項目采用） 中壓配電系統
2.2 電阻接地優勢
故障電流控制?：將接地電流限制在100-300A范圍
過電壓抑制?：有效降低弧光接地過電壓至2.5倍相電壓內
保護配合?：實現零序電流保護，動作時間≤0.3s
系統可靠性?：?jiǎn)蜗嘟拥貢r(shí)系統可繼續運行
3. 核心參數配置
3.1 電氣參數
額定電壓?：10.5kV/√3（相電壓）
持續電流?：100A（20℃環境溫度）
電阻值?：58Ω（±5%公差）
耐受時間?：10秒（故障持續時間）
電流互感器?：100/5A，5P10級
3.2 結構參數
防護等級?：IP31（柜體）/ IP2X（開門狀態）
柜體尺寸?：1000×1000×2200mm（寬×深×高）
安裝方式?：戶內型，靠墻安裝
4. 結構設計詳解

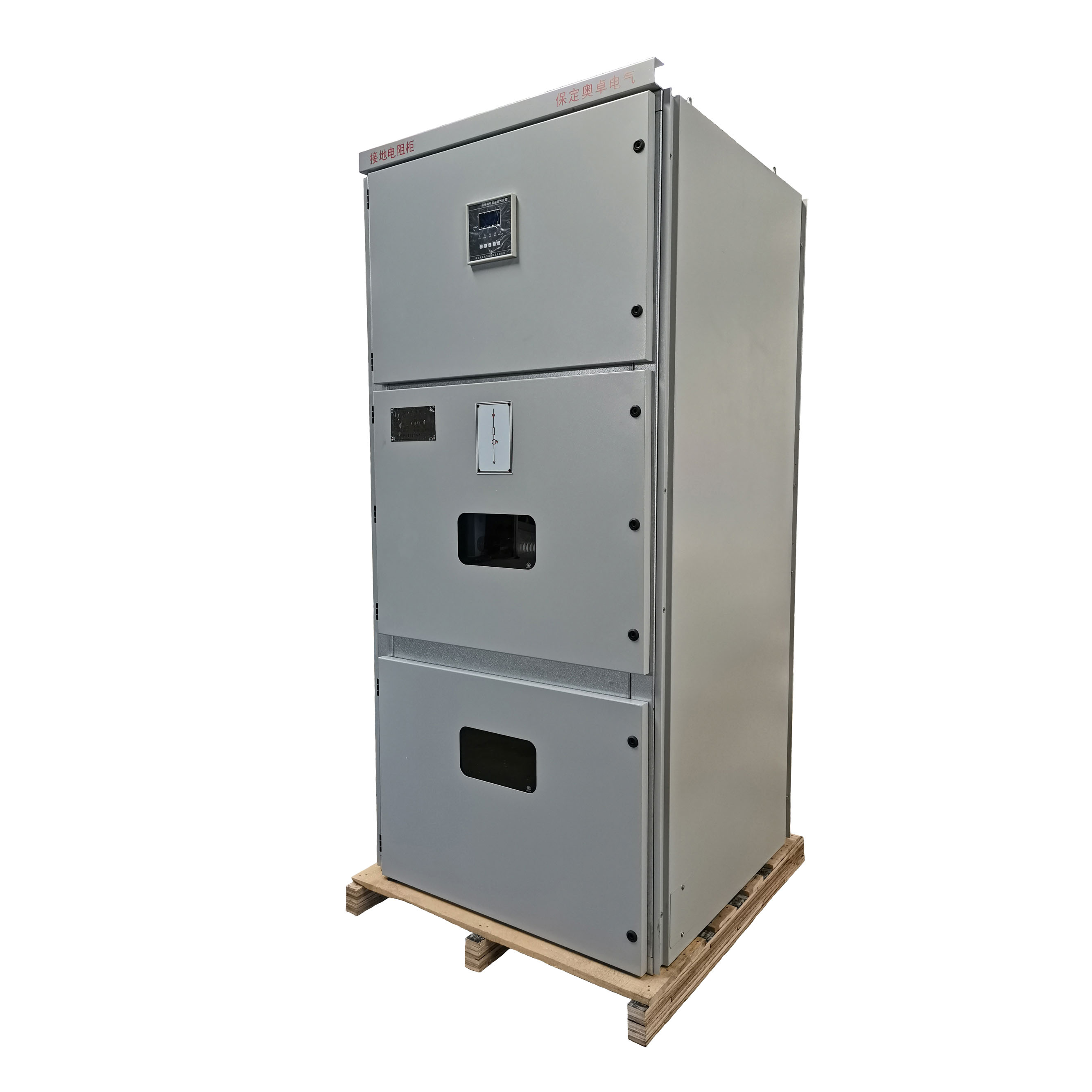

4.1 柜體結構
材質?：冷軋鋼板（厚度2.0mm）
表面處理?：靜電噴涂工藝，顏色按業主指定
通風系統?：
頂部防塵防蟲通風孔
底部進風百葉窗
內部強制風冷系統
4.2 內部配置
電阻單元?：
不銹鋼固定支架
陶瓷絕緣支撐件
頂部吊裝環（承重≥600kg）
電氣連接?：
預制銅排連接系統
高壓側：630A梅花觸頭
接地側：400A接線端子
控制元件?：
斷路器：ABB Emax E2系列
接觸器：西門子3TF系列
繼電器：施耐德LC1-D系列
4.3 人機界面
面板配置?：
電源狀態指示燈（紅/綠雙色）
運行狀態指示燈（含故障指示）
緊急分閘按鈕（蘑菇頭型）
控制模式選擇開關（遠方/就地）
觸摸屏操作界面（選配）
5. 系統集成要點
接地系統兼容性?：
符合IEEE Std 32-1972標準
接地電阻值經發電機廠家校核
保護配合?：
零序電流保護定值協調
接地故障錄波功能
擴展接口?：
預留CT二次接口
通信接口（RS485 Modbus）
擴展柜體空間
6. 安裝與維護規范
6.1 安裝要求
基礎準備?：
混凝土基礎（承重≥800kg/m2）
接地網連接點（4處）
安裝步驟?：
基礎驗收→柜體就位→電氣連接→系統調試
6.2 維護要點
日常維護?：
每月檢查通風系統
每季度測試接地電阻值
大修周期?：
每3年全面檢查
每5年更換電阻單元
7. 測試驗證體系
7.1 型式試驗
溫升試驗?：150A持續10分鐘
絕緣試驗?：42kV工頻耐壓
動熱穩定試驗?：40kA/1s
7.2 現場測試
接地電阻測量?：四線法測量
保護裝置校驗?：零序電流保護定值測試
系統聯調?：與發電機保護系統配合測試
8. 技術優勢總結
故障電流精準控制?：將接地故障電流限制在發電機耐受范圍內
過電壓有效抑制?：顯著降低系統過電壓水平
保護可靠性提升?：零序保護動作時間≤0.3s
系統可用性保障?：?jiǎn)蜗嘟拥貢r(shí)系統可繼續運行
維護便捷性優化?：模塊化設計，快速更換電阻單元

本方案需與發電機廠家提供的《機組接地系統技術規范》配合使用，具體參數以最終設計文件為準。
