一、導航的“靜態盲區”：當衛星也無奈的時刻

想象這樣一個場景：你手持測繪設備站在十字路口，GPS信號良好，經緯度精準無誤，但你的導航地圖卻“卡住”了——它無法判斷你究竟面向哪個方向。這就是純GNSS系統的固有缺陷：它可以告訴你“在哪里”，卻無法在靜止時告訴你“朝向哪里”。

這正是磁力計在GNSS接收器中不可或缺的原因。

二、毫米級“電子羅盤”：磁力計如何解決導航的“方向危機”

硬件級精度保障

例如IST8315三軸磁感測能力，意味著它可以捕捉地球磁場在X、Y、Z三個方向上的完整分量。這個1.6×1.6×1.0mm3的微型芯片，卻集成了現代導航最關鍵的靜態定向功能：

14/16位高分辨率輸出：相當于將360度圓周分為16,384或65,536個細分，理論航向精度可達0.02°至0.005°級別

400kHz I2C高速接口：滿足高動態場景下的實時數據需求，無人機急轉彎時也能保持航向更新不滯后

低噪低磁滯設計：確保測量穩定性，避免因材料特性導致的航向“記憶效應”

溫度補償：從實驗室到真實世界的關鍵

IST8315-L的內置溫度補償電路解決了磁力計在戶外應用中的最大挑戰——溫度漂移。當設備從空調車內拿到烈日下，芯片溫度可能變化40°C以上，傳統磁力計航向誤差可達數度。而IST8315-L通過：

實時監測芯片溫度

應用預設補償算法

維持全溫度范圍(-40°C至+85°C)內的測量一致性

三、多傳感器融合：IST8315-L如何與GNSS/IMU協同作戰

填補GNSS的“靜態空白”

糾正IMU的“累積漂移”

陀螺儀雖能測量旋轉角速度，但會隨時間積累誤差（積分漂移）。IST8315-L作為絕對航向基準，定期“重置”陀螺儀的航向累積誤差：

設備靜止時：IST8315-L提供初始航向

運動過程中：陀螺儀主導航向更新

每1-2秒：用IST8315-L讀數校正陀螺儀漂移

GNSS信號良好時：用車速航向進一步校準磁力計

智能抗干擾機制

IST8315-L支持的軟/硬磁校正算法，使其能在復雜電磁環境中保持性能：

硬磁干擾補償（設備內部永磁體）

軟磁干擾補償（外部鐵質環境）

實時歪斜調整（設備非水平時的航向計算）

四、為什么現代GNSS設備無法舍棄磁力計？

1. 用戶體驗的剛性需求

當你在城市峽谷中打開手機地圖，期待它自動旋轉到正確的朝向時——背后的功臣就是磁力計。沒有它，AR導航、實景路標等現代導航功能都無法實現。

2. 專業應用的精度保障

測繪領域：傾斜測量時的航向補償

無人機巡檢：在GNSS拒止環境（如高壓線附近）保持航向

自動駕駛：隧道內的車道保持和出口預判

3. 成本效益的最優解

與增加冗余GNSS天線或高精度光纖陀螺相比，一顆磁力計以極低的成本和功耗，解決了GNSS系統中“最昂貴”的問題之一——全工況航向可用性。

五、技術趨勢：磁力計從“輔助”到“核心”的演進

隨著高集成度的磁力計傳感器的普及，磁力計在GNSS系統中的角色正在發生轉變：

從校準對象到校準基準：通過算法優化，磁力計正成為多傳感器融合的中心參考源

從消費級到工業級：原本用于手機旋轉屏幕的功能，現已成為工業無人機、自動駕駛的關鍵傳感器

從獨立模塊到片上系統：未來GNSS芯片可能直接集成磁感測單元，實現真正的單芯片導航解決方案

結語：

磁力計是GNSS/INS組合導航系統中實現全工況姿態確定的關鍵傳感器。三軸磁傳感器，可在靜/動態條件下提供穩定的絕對航向參考。它解決了純GNSS無法靜態定向、陀螺儀存在累積漂移的核心痛點，通過多傳感器融合算法為系統提供連續、可靠的航向基準，是實現車道級導航、無人機精準懸停及AR定向等高級應用不可或缺的元件。

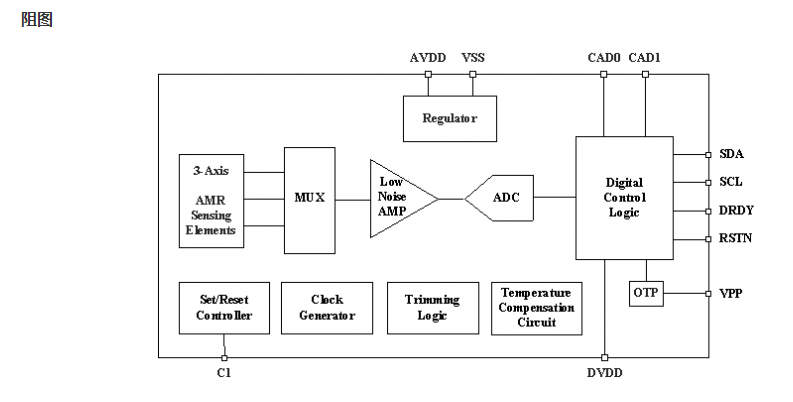

愛盛科技的IST8315-L是個三軸磁傳感器是個大小為1.6x1.6x1. 0mm3， 有16個針腳的球柵陣列封裝的磁傳感器。 它是個配有三軸磁感測、數字控制邏輯、內置溫度補償電路及自測功能的IC。 IST8315-L配有使I2C數字輸出提升至400kHz的快速模式。 IST8315-L的極高數據輸出率、低噪、低磁滯及溫度推移功能。 上述功能使它成為各項以高精度為重的應用產品候選人。

功能

單芯片的三軸磁感測器
14或16個位數據輸出
寬動態范圍
高數據輸出率
極高感度
極低磁滯
對溫度推移的低感度
極低偏移量（針對溫度推移）
寬運轉溫度范圍
高精準溫度補償
內建自測功能
軟件及演算功能（針對傾斜/副軸補償，軟/硬磁校正及歪斜調整，噪音抑制）
