三菱PLC常用的特殊輔助繼電器

?三菱PLC的M8000指令大全?包括了一系列特殊功能寄存器，這些寄存器在PLC的運行中起著重要的作用。以下是對M8000至M8034指令的詳細解釋：?

?M8000至M8003?：

?M8000?：當PLC開關切至RUN時，M8000接點就一直保持ON。

?M8001?：當PLC開關切至RUN時，M8001接點就一直保持OFF。

?M8002?：PLC開關切至RUN時，接點會接通一個掃描周期的時間。

?M8003?：初始化脈沖(首次掃描接通)。

?M8004至M8019?：

?M8004?：錯誤發生(在FX3UC時，M8060, M8061, M8064, M8065, M8066, M8067其中某一個ON時動作;在FX3UC以外，M8060, M8061, M8063, M8064, M8065, M8066, M8067其中某一個ON時動作)。

?M8005?：電池電壓降低(電池電壓異常降低時動作)。

?M8006?：電池電壓降低鎖存(電池電壓異常降低時動作保持)。

?M8007?：瞬間停止檢測(當M8007為ON的時間小于D8008，PLC將繼續運行)。

?M8008?：停電檢測(當電源關閉時，M8000也關閉)。

?M8009?：DC24V故障。

?M8012?：1秒時鐘脈沖。

?M8013?：1分鐘時鐘脈沖。

?M8014?：1分鐘時鐘脈沖。

?M8020至M8034?：

?M8029?：指令結束(DSW(FNC72)等動作結束時動作)。

?M8034?：當M8034=ON時，PLC的外部輸出全部被禁止(OFF)。

?M8040?：當M8040=ON時，PLC的狀態(Sn)轉移被禁止(Disable)。

這些指令在PLC的運行中起著關鍵作用，幫助實現各種控制功能，如錯誤檢測、時鐘管理、電源監測等。了解這些指令的具體功能和用法對于維護和編程三菱PLC至關重要。

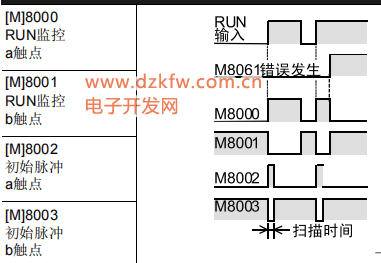

M8000-運行監控常開觸點，PLC運行時一直O(jiān)N。M8001-運行監控常閉觸點，PLC運行時一直O(jiān)FF。M8002-初始化脈沖常開觸點，PLC運行時ON一個掃描周期。(M8002用于PLC的初始化，plc每次斷電重啟后M8002就會執行一次。需要做數據初始化的時候使用，一般是做初始化時候用)M8003-初始化脈沖常閉觸點，PLC運行時OFF一個掃描周期。

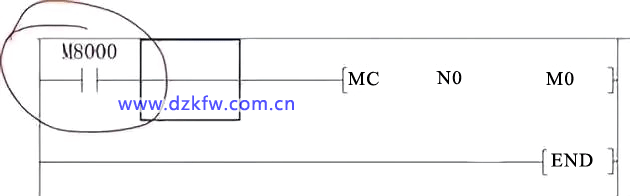

M8011、M8012、M8013 和M8014 分別是產生10ms、100ms 、1s和1min 時鐘脈沖的特殊輔助繼電器。舉兩個例子來理解三菱特殊輔助繼電器的應用例1：三菱PLC，特殊輔助繼電器M8000M8000是RUN監視，a觸點，可利用于指令的驅動條件。M8000上電導通。有的指令是不能與左母線直接連接起來，輸出指令也是不能直接導通的，包括最基本的Y0.如下圖，加個 M8000就可以了

例2：M8000配合特殊輔助繼電器M8048;信號報警器動作 ，M8049：信號報警器有效當信號報警器有效時(M8049=1)，狀態軟元件S900-S999中任意一個為ON，則信號報警器動作(M8048=1)。

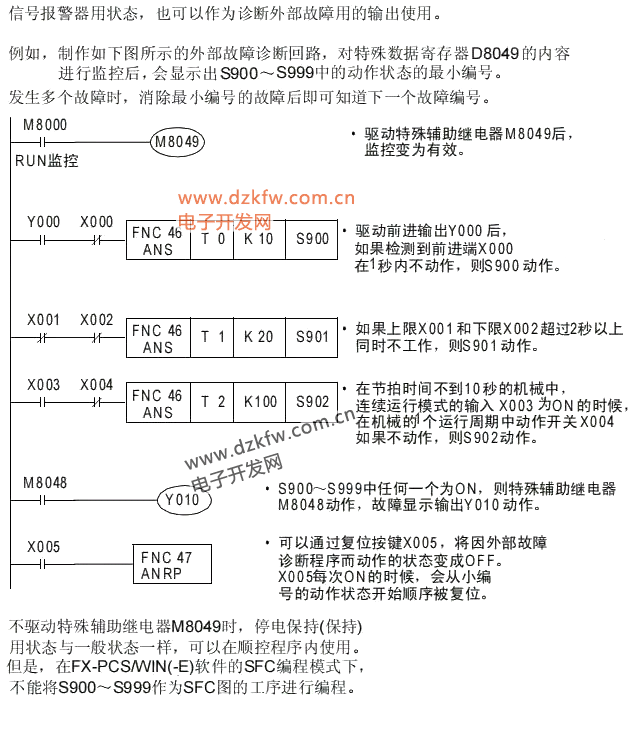

如上如，作為診斷外部故障輸出使用。對D8049的內容進行監控。上電導通M8000，M8049報警有效，一旦滿足條件，S900-S902中任何一個有動作，則M8048=1，輸出Y010
