MCSXTM4CK344和MCDXTM4CK344是功能強大的電機控制開發套件，用于高功率48V應用的快速原型設計和評估。

這兩款套件圍繞32位Arm Cortex-M7 S32K3微控制器構建，可為永磁同步電機 (PMSM)、無刷直流電機 (BLDC) 和交流感應電機 (ACIM) 提供穩健的控制。

MCSXTM4CK344支持一臺三相電機；

MCDXTM4CK344可控制兩臺三相電機或一臺六相電機。

目標應用

電動泵

無刷直流電機 (BLDC) 控制

混合動力電動汽車 (HEV) 應用

永磁同步電機 (PMSM)

白皮書下載

兩款基于S32K3構建的48V電機控制開發套件產品介紹，點擊下載>>

硬件特性

控制三/六相交流電機類型：PMSM / BLDC / ACIM /(可選直流)

3.8kVA - 5.7kVA功率等級，峰值電流高達約120A

位置/速度傳感器

電壓隔離48/12V：隔離式CAN PHY和逆電保護

電壓/電流傳感器

溫度測量

FS26：低功耗安全系統基礎芯片

軟件特性

弱磁場導向控制 (FOC)，適用于正弦波電機 (PMSM)

汽車數學和電機控制庫 (AMMCLib)：基于預編譯軟件庫模塊構建的控制算法

S32 Design Studio for S32 Platform IDE及S32K3實時驅動程序 (RTD)：基于S32K3 RTD在S32DS中創建的示例軟件

FreeMASTER與電機控制應用優化 (MCAT) 工具：控制結構不同層級的應用優化和變量跟蹤

接口

板載隔離與非隔離CAN，配備TJA1153和TJA1052IT安全高速CAN收發器

板載LIN，配備TJA1021LIN收發器

板載以太網 (插座連接器)，配備符合100BASE-T1標準的TJA1101車規級以太網PHY收發器

板載S32K3調試接口 (包括串行通信) JTAG調試接口

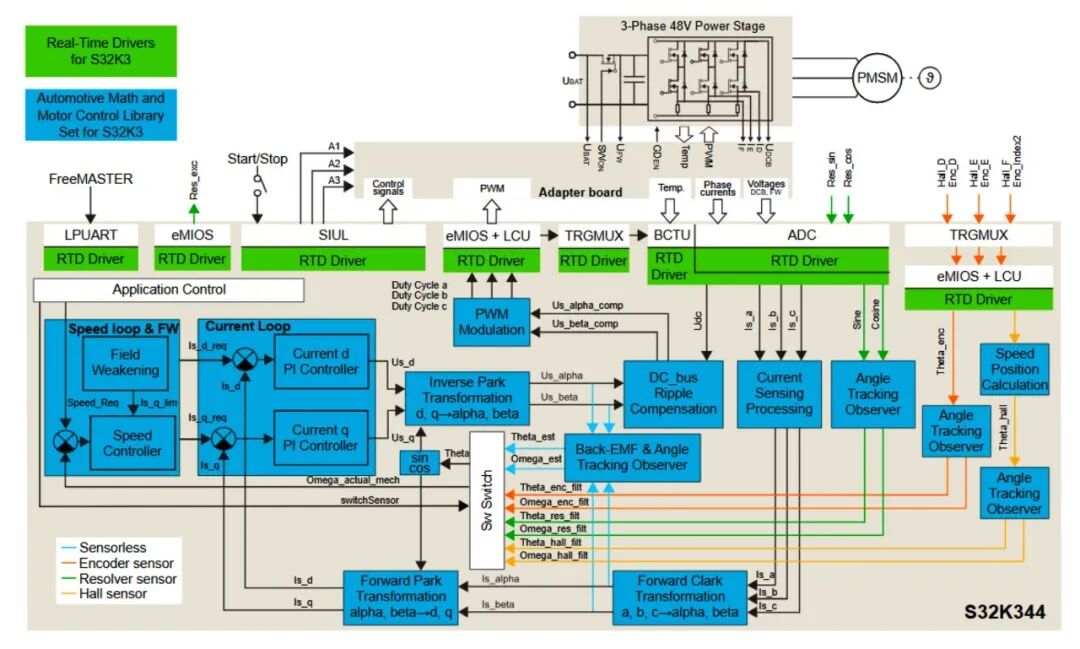

單PMSM FOC應用

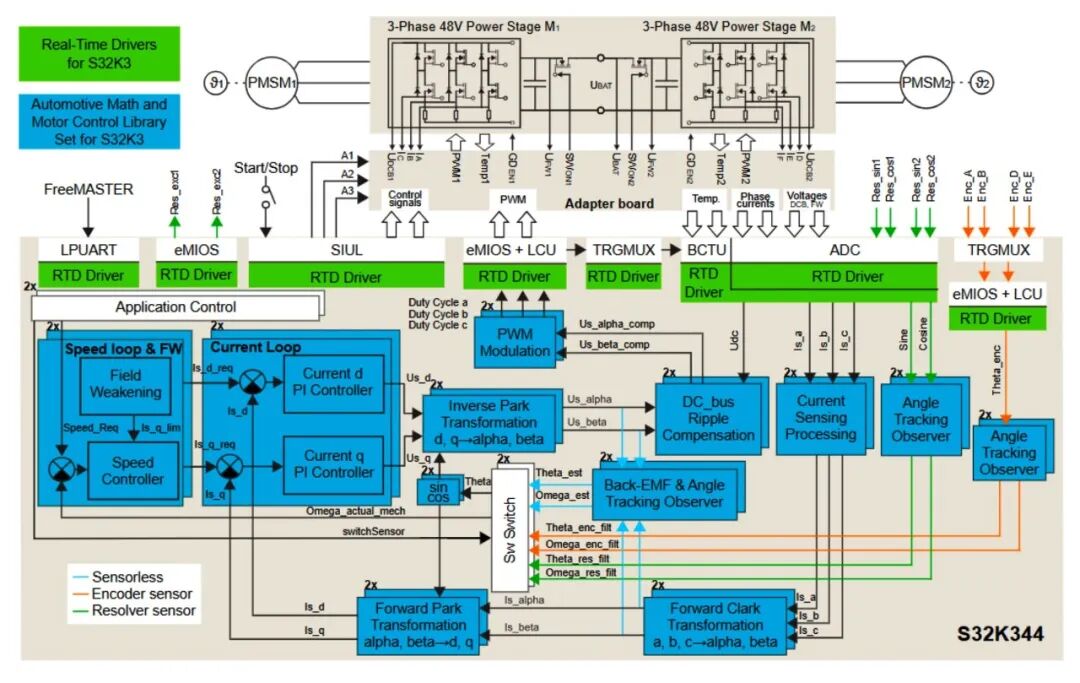

雙PMSM FOC應用

使能工具

開發資源

《MC_XTM4CK344快速入門》,點擊閱讀>>

《MC_XTM4CK344硬件用戶手冊》，點擊下載>>

S32DS IDE for S32 Platform，點擊下載>>

MC_XTM4CK344硬件包，點擊下載>>

軟件

MC_XTM4CK344開發套件應用軟件，了解詳情>>

實時驅動程序 (RTD) ，了解詳情>>

FreeMASTER調試工具，了解詳情>>

基于模型的設計工具箱 (MBDT) ，了解詳情>>

汽車數學和電機控制庫 (AMMCLib) ，了解詳情>>

電機控制應用優化 (MCAT) 工具，了解詳情>>

支持社區

S32K微控制器在線論壇，點擊訪問>>

基于模型的設計工具箱 (MBDT) 在線論壇，點擊訪問>>

S32 Design Studio在線論壇，點擊訪問>>

FreeMASTER在線論壇，點擊訪問>>

下載產品白皮書

MC_XTM4CK344面向大功率48V應用的S32K344電機控制開發套件，相關產品介紹，點擊下載>>
