核心定義：一句話概括

無源元器件：不會為電路提供或控制能量。它們只能消耗、儲存或釋放電能，但不能放大或主動控制電信號。

本質：能量的“被動處理者”。

判斷金標準：假設你給它一個信號，它輸出的信號能量永遠不會大于輸入的能量（通常會因?yàn)閾p耗而減小）。

有源元器件：能夠?yàn)殡娐诽峁⒎糯蠡蛑鲃?dòng)控制能量/電信號。它們的行為依賴于外部電源。

本質：能量的“主動控制者”或“提供者”。

判斷金標準：它能夠利用外部電源的能量，使輸出信號的能量大于輸入信號的能量（放大），或者能像開關一樣主動控制電路的通斷。

無源元器件詳解

無源器件是電路中最基本的構建模塊，通常只有兩個引腳。

主要特性：

不需要外部電源即可工作（但電源電路中的無源器件當然會連接到電源上）。

線性特性為主（大多數情況下，其電壓電流關系是線性的或簡單非線性的）。

無增益，無開關能力（指半導體開關那種主動控制）。它們不能放大信號。

通常是對稱的、雙向的（電流從哪端流入都能工作，如電阻、電容）。

常見例子：

電阻：消耗電能，將其轉化為熱能。功能：限流、分壓、發熱。

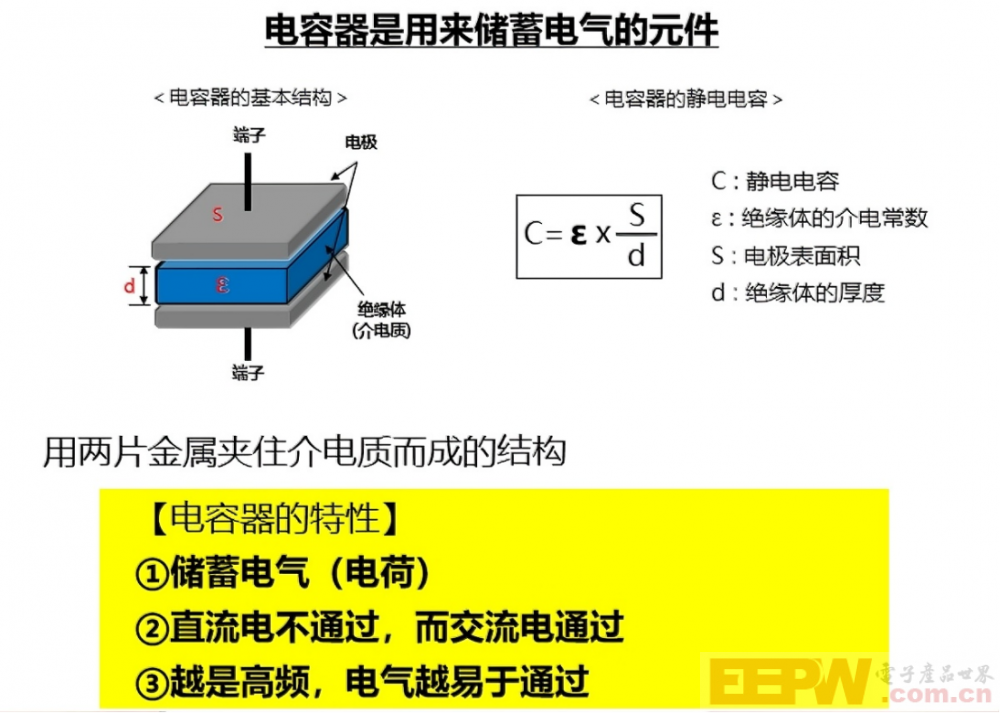

電容：儲存電能（電場形式）。功能：濾波、耦合、儲能、調諧。

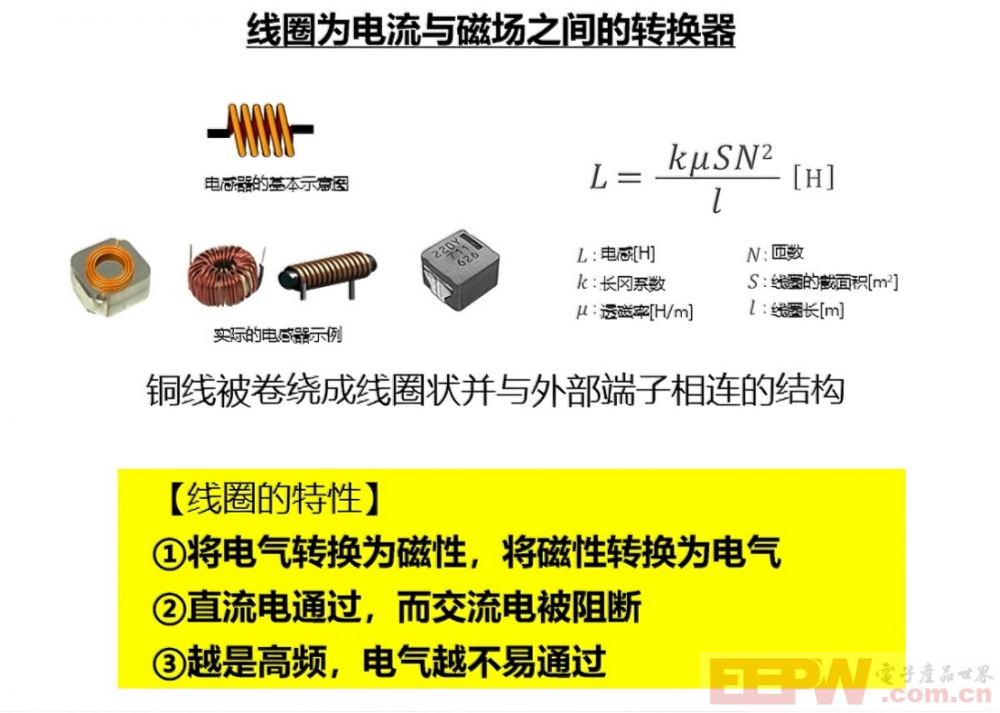

電感：儲存電能（磁場形式）。功能：濾波、儲能、扼流、調諧。

變壓器：基于電磁感應改變交流電壓/電流。

二極管（基礎PN結二極管）：這是一個特例。它雖然由半導體材料制成，并且具有單向?qū)щ姷姆蔷€性特性，但它沒有放大能力，其工作也不依賴于外部直流電源（除了作為整流器時連接的交流源）。因此，在經典分類中，基本二極管被視為無源器件。它像一個“智能閥門”，但閥門本身不提供能量。

有源元器件詳解

有源器件是構成現代電子系統（如計算機、手機、放大器）大腦和心臟的核心。

主要特性：

必須依賴外部電源才能工作（如直流供電）。

具有非線性、主動控制特性。

核心能力：

信號放大：例如，將微弱的麥克風信號放大到能驅動揚聲器。

主動開關/控制：用微小信號控制大功率電路的通斷（如晶體管開關）。

信號產生：產生振蕩信號（如晶振配合有源電路）。

通常有方向性、有引腳極性（如集電極、發射極；源極、漏極；輸入、輸出）。

常見例子：

晶體管：所有現代電子學的基石。

雙極型晶體管：用微小電流控制輸出電流。

場效應管：用電壓控制輸出電流。

集成電路：在單塊芯片上集成了成百上千甚至數十億個晶體管及其他元件，實現復雜功能。

運算放大器、微處理器、內存芯片、電源管理IC等。

電子管：早期的有源放大器件。

晶閘管：一種大功率的半導體開關器件。

重要辨析與常見誤區

二極管是有源還是無源？

基礎二極管（整流、穩壓管等）：無源。它不放大。

特殊二極管：有些教科書將具有“負阻”特性（如隧道二極管）或放大功能（如變?nèi)荻O管在參量放大器中）的二極管歸為有源，但在絕大多數工程實踐中，二極管被視為無源。

電池是有源元件嗎？

是。電池是電源，是能量的提供者，符合有源器件的核心定義（為電路提供能量）。在電路理論中，電壓源和電流源都被建模為有源元件。

開關、繼電器是有源的嗎？

機械開關、繼電器：無源。它們只是物理上接通或斷開電路，沒有放大功能，也不依賴外部電源來控制被開關的電路（繼電器的線圈和控制電路是分開的，線圈部分需要電源，但觸點部分是無源的）。

傳感器是有源的嗎？

不一定。這取決于傳感器是否需要外部電源才能工作。

無源傳感器：如熱電偶（自身產生電壓）、光敏電阻（電阻值變化）。

有源傳感器：如需要外部供電的三線制PT100溫度傳感器、大多數集成電路式傳感器（內部集成了放大和調理電路）。

簡單記憶法：

無源器件像是水管系統中的管道、閥門、水箱——它們引導、儲存或阻礙水流，但不會自己抽水。

有源器件像是水泵或智能水閥控制器——它們需要外部電力，能主動增加水壓（放大）或精確控制水流（開關）。

理解這個分類，是分析和設計任何電子電路的第一步。在你之前討論的UPS中，NTC熱敏電阻是一個典型的無源器件，而控制UPS邏輯的微處理器、驅動開關管的IGBT模塊，則是有源器件。
