21.4.1

硬件設計

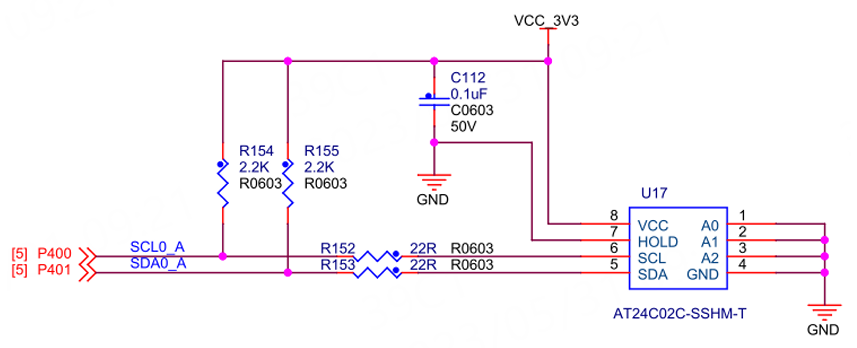

野火啟明6M5開發板的EEPROM電路圖如圖所示：

圖22?13a EEPROM硬件連接圖

野火啟明4M2開發板的EEPROM電路圖如圖所示：

圖22?13b EEPROM硬件連接圖

野火啟明2L1開發板的EEPROM電路圖如圖所示：

圖22?13c EEPROM硬件連接圖

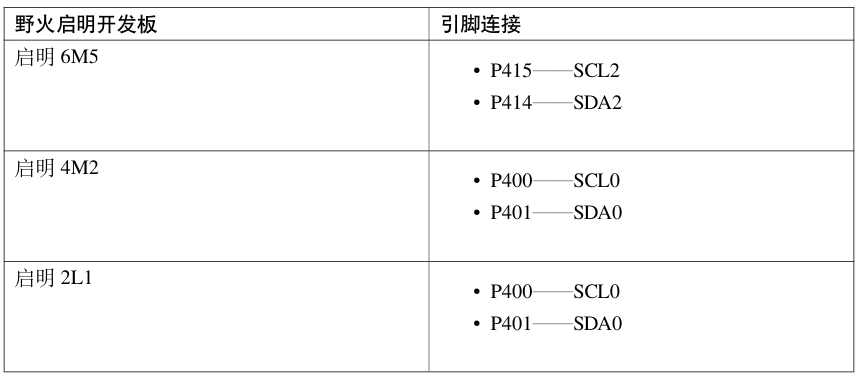

EEPROM芯片連接到MCU的引腳如下表所示。

表2：EEPROM引腳

21.4.2

軟件設計

使用瑞薩官方提供的FPS庫進行編程，瑞薩官方提供的FPS庫具有方便、快捷、簡潔的特性。

21.4.2.1

新建工程

因?yàn)楸菊鹿?jié)的EEPROM相關實驗例程需要用到板子上的串口功能，因此我們可以直接以前面的“19_UART_Receive_Send”工程為基礎進行修改。

對于e2studio開發環境：拷貝一份我們之前的e2s工程“19_UART_Receive_Send”“22_EEPROM_Hardware”，然后將工程文件夾重命名為“16_ICU_External_IRQ”，最后再將它導入到我們的e2studio工作空間中。

對于Keil開發環境：拷貝一份我們之前的Keil工程“19_UART_Receive_Send”“22_EEPROM_Hardware”，然后將工程文件夾重命名為“16_ICU_External_IRQ”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。

21.4.2.2

FSP配置

新建工程后，我們先打開“22_EEPROM_Hardware”項目的FSP配置界面進行配置。新建工程后，

在FSP配置界面里面我們依次點擊“Stacks”->“NewStack”->“Connectivity”->“I2CMaster”來配置IIC模塊。如圖22_14。

圖22-14 加入IIC

按照?qǐng)D片順序依次進行點擊然后點擊“I2CMaster”在左下角的屬性界面里進行配置。如圖22_15。

圖22-15 配置圖

配置完成之后可以按下快捷鍵“Ctrl+S”保存，最后點右上角的“GenerateProjectContent”按鈕，讓軟件自動生成配置代碼即可。

21.4.2.3

R_IIC_MASTER_Write函數

列表1：代碼清單22_1：

R_IIC_MASTER_Write結構體

左右滑動查看完整內容

fsp_err_tR_IIC_MASTER_Write(i2c_master_ctrl_t*constp_api_ctrl,uint8_t?
→*constp_src,uint32_tconst bytes,boolconst restart)

當我們調用該函數，在數據傳輸?shù)拈_始時會發送從設備的地址位。之后根據p_src數組發送第一個位在數據位，傳輸?shù)倪^程中硬件會自動發送確認位和結束位。傳輸數據的長度與bytes有關，完成之后restart來決定此次通信之后是否通過發出重復的START條件來保持總線。

注

在調用這個函數之后我們需要延時一段時間或者使用回調函數判斷，之后再調用下一段IIC函數，詳細的可以看下面IIC的寫入代碼，原因是因?yàn)楫?dāng)你使用了R_IIC_MASTER_Write函數之后，IIC通信還未完成，如果你再次調用其他的IIC函數就會覆蓋掉第一次執行的函數，從而出現時序錯誤。

21.4.2.4

R_IIC_MASTER_Read函數

列表2：代碼清單22_2：

R_IIC_MASTER_Read結構體

左右滑動查看完整內容

fsp_err_tR_IIC_MASTER_Read(i2c_master_ctrl_t*constp_api_ctrl,uint8_t*?
→constp_dest,uint32_tconst bytes,boolconst restart)

當我們調用該函數，在數據傳輸?shù)拈_始時會發送從設備的地址位。之后根據p_src數組保存第一個獲取的數據，傳輸?shù)倪^程中硬件會自動加載應答位和結束位。傳輸數據的長度與bytes有關，完成之后restart來決定此次通信之后是否通過發出重復的START條件來保持總線。

注

該函數與之前的R_IIC_MASTER_Write函數一樣在使用之后需要需要延時一段時間或者使用回調函數判斷。

21.4.2.5. 向EEPROM寫入一個字節

初始化好I2C外設后，就可以使用I2C通訊了，更具上面兩個函數的介紹我們就可以寫出EEPROM的寫入以及讀取函數。我們看看如何向EEPROM寫入一個字節的數據，見代碼清單22_3。

代碼清單 22_3：EEPROM寫入一個字節函數

/**
* @brief 以單字節的方式到I2C EEPROM中
* @param
*   @arg address:寫地址
*   @arg byte:寫的數據
* @retval  無
*/
void I2C_EE_ByteWrite(unsigned char address, unsigned char byte)
{
   iic_complete = false;
   unsigned char send_buffer[2] = {};

   send_buffer[0] = address;
   send_buffer[1] = byte;
   R_IIC_MASTER_Write(&EEPROM_ctrl, &send_buffer[0], 2, false); //每當寫完數據 false 總線拉高

   while ((I2C_MASTER_EVENT_TX_COMPLETE != g_i2c_callback_event) && timeout_ms)
   {
      R_BSP_SoftwareDelay(1U, BSP_DELAY_UNITS_MILLISECONDS);
      timeout_ms--;
   }
   timeout_ms = 500;
}

這里我們只是簡單調用庫函數R_IIC_MASTER_Write就可以實現，通過封裝一次使用更為方便。

在這個通訊過程中，RA6M5實際上通過I2C向EEPROM發送了兩個數據， 但為何第一個數據被解釋為EEPROM的內存地址？ 這是由EEPROM的自己定義的單字節寫入時序，見圖22_16.

圖 22?16 EEPROM單字節寫入時序(摘自《AT24C02》規格書)

EEPROM的單字節時序規定，向它寫入數據的時候，第一個字節為內存地址，第二個字節是要寫入的數據內容。所以我們需要理解：命令、地址的本質都是數據，對數據的解釋不同，它就有了不同的功能。

21.4.2.6. EEPROM的頁寫入

在以上的數據通訊中，每寫入一個數據都需要向EEPROM發送寫入的地址，我們希望向連續地址寫入多個數據的時候，只要告訴EEPROM第一個內存地址address1，后面的數據按次序?qū)懭氲絘ddress2、address3… 這樣可以節省通訊的內容，加快速度。為應對這種需求，EEPROM定義了一種頁寫入時序，見圖22_17。

圖 22?17 EEPROM頁寫入時序(摘自《AT24C02》規格書)

根據頁寫入時序，第一個數據被解釋為要寫入的內存地址address1，后續可連續發送n個數據， 這些數據會依次寫入到內存中。其中AT24C02型號的芯片頁寫入時序最多可以一次發送8個數據(即n = 8 )，該值也稱為頁大小，某些型號的芯片每個頁寫入時序最多可傳輸16個數據。EEPROM的頁寫入代碼實現 見代碼清單22_4。

代碼清單 22?4 EEPROM的頁寫入

/**
* @brief   將緩沖區中的數據以頁寫入的方式寫到I2C EEPROM中
* @param
*   @arg ptr_write:緩沖區指針
*   @arg WriteAddr:寫地址
*     @arg len:寫的長度
* @retval  無
*/
void I2C_EE_Writepage(unsigned char* ptr_write , unsigned char WriteAddr,unsigned char len)      //頁寫入   page 0~31
{

   unsigned char send_buffer[9] = {};
   send_buffer[0] = WriteAddr;

   for(unsigned char i = 0;i



	}




	21.4.2.7. 多字節寫入

	多次寫入數據時，利用EEPROM的頁寫入方式，避免單字節讀寫時候的等待。多個數據寫入過程 見代碼清單22_5。

	代碼清單 22?5 多字節寫入



/**
* @brief   將緩沖區中的數據寫到I2C EEPROM中
* @param
*   @arg pBuffer:緩沖區指針
*   @arg WriteAddr:寫地址
*     @arg NumByteToWrite:寫的字節數
* @retval  無
*/
void I2C_EE_BufferWrite(uint8_t* pBuffer, uint8_t WriteAddr,uint16_t NumByteToWrite)
{
   uint8_t NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0;

   Addr = WriteAddr % EEPROM_PAGESIZE;
   count = EEPROM_PAGESIZE - Addr;
   NumOfPage =  NumByteToWrite / EEPROM_PAGESIZE;
   NumOfSingle = NumByteToWrite % EEPROM_PAGESIZE;

   /* If WriteAddr is I2C_PageSize aligned  */
   if (Addr == 0) {
      /* If NumByteToWrite < I2C_PageSize */
      if (NumOfPage == 0) {
            I2C_EE_Writepage(pBuffer, WriteAddr, NumOfSingle);
      }
      /* If NumByteToWrite > I2C_PageSize */
      else {
            while (NumOfPage--) {
               I2C_EE_Writepage(pBuffer, WriteAddr, EEPROM_PAGESIZE);
               WriteAddr +=  EEPROM_PAGESIZE;
               pBuffer += EEPROM_PAGESIZE;
            }

            if (NumOfSingle!=0) {
               I2C_EE_Writepage(pBuffer, WriteAddr, NumOfSingle);
            }
      }
   }
   /* If WriteAddr is not I2C_PageSize aligned  */
   else {
      /* If NumByteToWrite < I2C_PageSize */
      if (NumOfPage== 0) {
            I2C_EE_Writepage(pBuffer, WriteAddr, NumOfSingle);
      }
      /* If NumByteToWrite > I2C_PageSize */
      else {
            NumByteToWrite -= count;
            NumOfPage =  NumByteToWrite / EEPROM_PAGESIZE;
            NumOfSingle = NumByteToWrite % EEPROM_PAGESIZE;

            if (count != 0) {
               I2C_EE_Writepage(pBuffer, WriteAddr, count);
               WriteAddr += count;
               pBuffer += count;
            }

            while (NumOfPage--) {
               I2C_EE_Writepage(pBuffer, WriteAddr, EEPROM_PAGESIZE);
               WriteAddr +=  EEPROM_PAGESIZE;
               pBuffer += EEPROM_PAGESIZE;
            }
            if (NumOfSingle != 0) {
               I2C_EE_Writepage(pBuffer, WriteAddr, NumOfSingle);
            }
      }
   }
}






	21.4.2.8. EEPROM讀取函數

	從EEPROM讀取數據是一個復合的I2C時序，它實際上包含一個寫過程和一個讀過程， 見圖22_18。



	圖 22?18 EEPROM數據讀取時序

	讀時序的第一個通訊過程中，使用I2C發送設備地址尋址(寫方向)，接著發送要讀取的“內存地址”；第二個通訊過程中， 再次使用I2C發送設備地址尋址，但這個時候的數據方向是讀方向；在這個過程之后，EEPROM會向主機返回從“內存地址”開始的數據， 一個字節一個字節地傳輸，只要主機的響應為“應答信號”，它就會一直傳輸下去，主機想結束傳輸時，就發送“非應答信號”， 并以“停止信號”結束通訊，作為從機的EEPROM也會停止傳輸。FSP庫已經幫我們實現了這一個過程， 我們只是簡單封裝一下就可以直接使用，實現代碼見代碼清單22_6。

	代碼清單 22_6：EEPROM讀取函數


/**
* @brief 讀取I2C EEPROM數據
* @param
*   @arg ptr_read:讀取緩沖區指針
*   @arg address:地址
*     @arg byte:讀取的字節數
* @retval  無
*/
void I2C_EE_BufferRead(unsigned char* ptr_read,unsigned char address,unsigned char byte)
{

   unsigned char send_buffer[2] = {};
   unsigned char read_buffer[1] = {};

   send_buffer[0] = address;
   R_IIC_MASTER_Write(&EEPROM_ctrl, &send_buffer[0], 1, true);
   while ((I2C_MASTER_EVENT_TX_COMPLETE != g_i2c_callback_event) && timeout_ms)
   {
      R_BSP_SoftwareDelay(400U, BSP_DELAY_UNITS_MICROSECONDS);
      timeout_ms--;
   }
   timeout_ms = 500;

   R_BSP_SoftwareDelay(250U, BSP_DELAY_UNITS_MICROSECONDS);

   R_IIC_MASTER_Read(&EEPROM_ctrl, ptr_read, byte, false);




	}




	這個函數是在指定的地址讀取一個字節的數據，第一個變量EEPROM的地址，最后會返回一個整型的數據。如果不想使用printf函數可以將其進行注釋，但需要適當增加延時時間。 這里代碼非常簡單，我們只需要確定I2C的地址、數據格式、數據存儲指針、數據大小、超時設置，就可以把想要的數據讀回來。

	21.4.2.9. EEPROM測試函數

	代碼清單 22_7：EEPROM測試函數


/**
* @brief  I2C(AT24C02)讀寫測試
* @param  無
* @retval 正常返回1 ，不正常返回0
*/
uint8_t I2C_Test(void)
{
   uint16_t i;
   unsigned char DATA_Size = 30;
   unsigned char I2c_Buf_Write[33] = {};
   unsigned char I2c_Buf_Read[33] = {};

   //將I2c_Buf_Write中順序遞增的數據寫入EERPOM中
   printf("寫入的數據\r\n");
   for ( i=0; i



	}



	21.4.2.10. 主函數

	代碼清單 22_8：主函數



void hal_entry(void)
{

   I2C_EE_Init();
   Debug_UART4_Init();

   printf("歡迎使用野火  RA6M5 開發板。\r\n");
   printf("這是一個I2C外設(AT24C02)讀寫測試?yán)?\r\n");
   R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_SECONDS);

   while (1)
   {
      I2C_EE_Writedrase();
      if (I2C_Test() ==1) {
            LED_GREEN;
      } else {
            LED_RED;
      }

      while(1);
   }

#if BSP_TZ_SECURE_BUILD
   /* Enter non-secure code */
   R_BSP_NonSecureEnter();
#endif



	}



	21.4.3. 下載驗證

	保證開發板相關硬件連接正確，用Type-C線連接開發板“USB TO UART”接口跟電腦， 在電腦端打開串口調試助手，把編譯好的程序下載到開發板， 此時串口調試助手即可收到開發板發過來的數據。 在串口調試助手可看到EEPROM測試的調試信息。如下圖所示：
