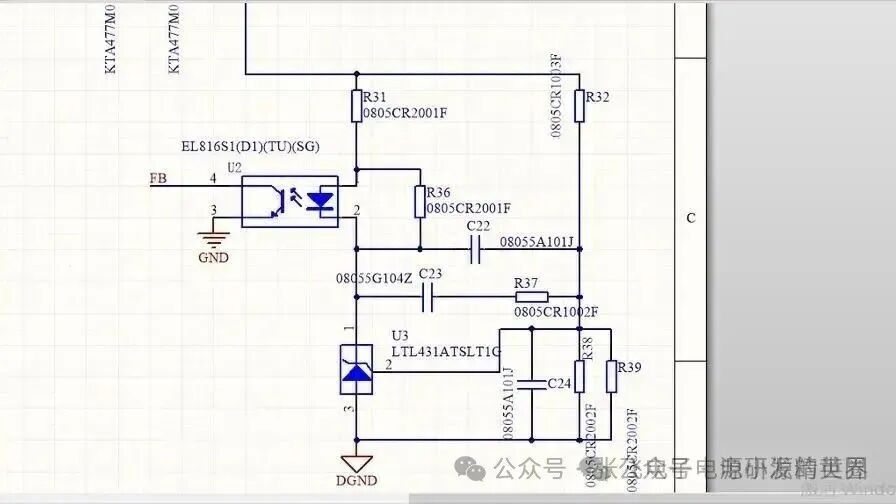

如圖1所示，R31，R32接到反激式開關電源的輸出電容正極，當輸出電壓變化時通過R32，R38，R39分壓所得到的電壓也會跟著變化，從而導致U3的2腳電壓也隨之變化，此變化的電壓和U3內部的參考電壓進行比較去控制U3的1腳到3腳的電流，此時光耦的初級的電流也跟著變化，因?yàn)楣怦畛跫夒娏髯兓藢?dǎo)致次級的電流也跟著變化，因?yàn)楣怦畹?腳接到了控制芯片的FB腳，那么芯片的FB腳中的電流也發生變化，因?yàn)樾酒現B腳在芯片內部通過一個上拉電阻到內部電源(一般為5V左右)，那么電阻上的電壓也隨之改變，從而導致FB腳的電壓也變化，芯片內部檢測到FB腳有電壓變化，就會去控制芯片的輸出占空比，使初級MOS管中的電流發生改變，占空比發生變化后初級的Vor也發生變化，但變壓器的匝比不變，Vor變化了那么輸出電壓也跟著變化形成負反饋，來穩定輸出電壓。

圖1

我們了解穩壓過程和原理后，接下來我們來計算一下整個反饋回路中的參數，這里以O(shè)B2362AMP控制芯片為例。

圖2

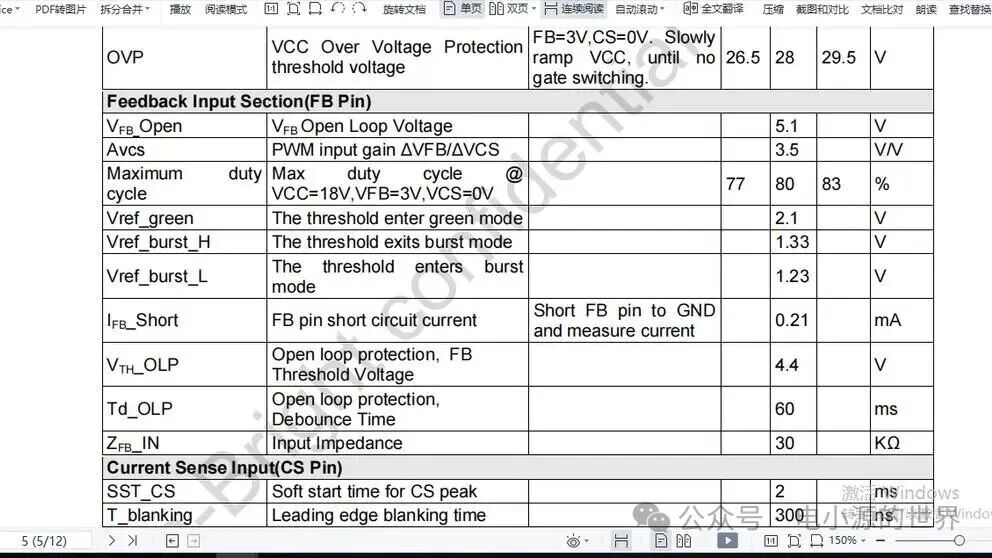

如圖2所示為芯片反饋腳的電氣參數，因?yàn)槲覀兪峭ㄟ^光耦隔離反饋的方式來對FB的電壓進行控制從而使芯片輸出不同的占空比，在這里我們假設FB的電壓為3V，那么為了計算出光耦輸出的電流就要知道光耦輸出的上拉電阻，從上圖中的參數可知，F(xiàn)B的短路電流為0.21mA，上拉電壓為5.1V，那就可以計算出上拉電阻Rup=5.1V/0.21mA;上拉電阻大概為25K左右，上面我們已經假設FB的電壓為3V，那么Ifb=(5-3)V/25K=0.08mA;因?yàn)楣怦畹碾娏鱾鬏敱菴TR為200%~400%，我們?nèi)∫粋€中間值300%，就可以計算出光耦的初級電流Iop=0.08mA/3=0.026mA;

圖3

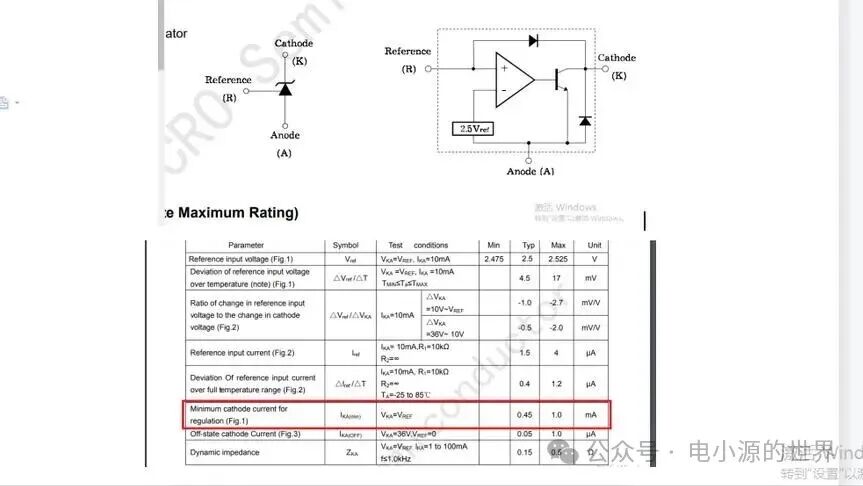

從圖3可知為了讓TL431正常工作，需要給TL431一個最小的Ika電流0.45mA~1mA；圖1中TL431的K極和光耦的初級的串聯，上面我們已經計算出光耦的初級電流為0.026mA，這個電流沒辦法給TL431提供最小的穩壓電流，所以我們要在光耦的初級放光二極管兩端并聯一個電阻來給TL431提供最小穩壓電流，這里我們按1mA的穩壓電流來計算，因?yàn)楣怦畛跫墝?dǎo)通時的電壓大概為1.2V，那么并聯在光耦初級的電阻R36=1.2V/1mA=1.2kΩ。

接下來我們來計算圖1中的R32，R38的阻值，因?yàn)檩敵鲭妷阂€(wěn)定在我們預設的某個電壓，那么就要一個參考電壓去鎖定，這里我們選擇用TL431作為參考器件，從圖3可知TL431的參考電壓為2.5V，開關電源的輸出電壓通過R32和R38采樣分壓后進入TL431的R端與內部的2.5V進行比較從而來控制KA之間的電流，再通過光耦對芯片F(xiàn)B的電壓進行調整控制初級開關的占空比，例如：輸出電壓為12V，根據電阻串聯分壓可知：12V=(R32/R38+1)*2.5V,假設R38為1kΩ那么R32就為3.8kΩ。

圖1中的R31限流電阻對于正常的反饋電路來說可有可無，反饋電路都能正常工作，但為了可靠性我們還是要加上這個電阻，那么我來計算一下這個電阻的取值，因?yàn)門L431最小輸出電壓為2.5V，但為了增加TL431的調整范圍我們假設TL431的輸出電壓為3V，光耦導通電壓為1.2V，這里我們也將輸出電壓設置為12V，光耦初級回路中的電流上面我們已經計算出來為1mA+0.026mA=1.026mA，那么R31=(12V-2.5V-1.2V)/1.026mA 計算出來大概為8kΩ左右。

以上步驟我們已經把主要的幾個參數計算出來了，至于圖1中的C22，C23，R37的取值，因?yàn)樗麄兊娜≈瞪婕暗江h(huán)路補償問題，篇幅較大在這里暫時不去分析，這里先給一個經驗值：C22=100pF，C23=100nF，R37=10kΩ。
