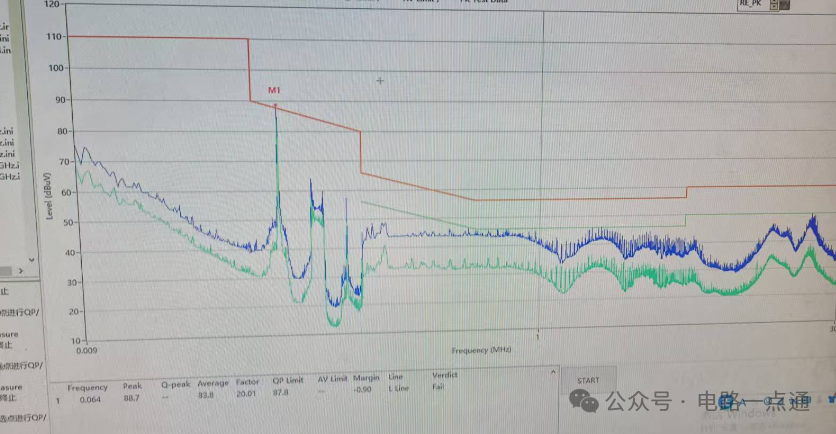

傳導超標：65KHZ，184KHZ 輻射超標：54MHZ

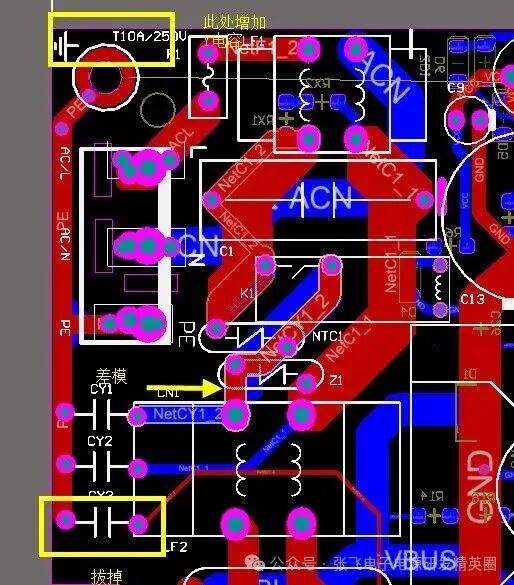

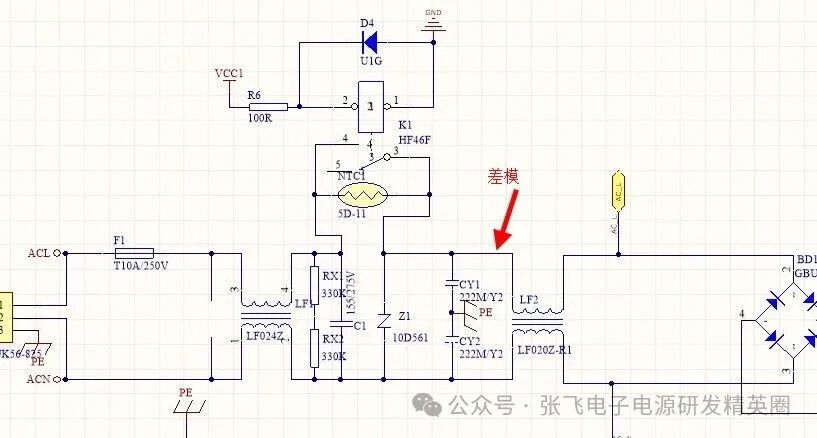

第一次整改：1.在AC電路中增加一個差模電感136uh;拔掉CY3,在輸入端子增加一個Y電容

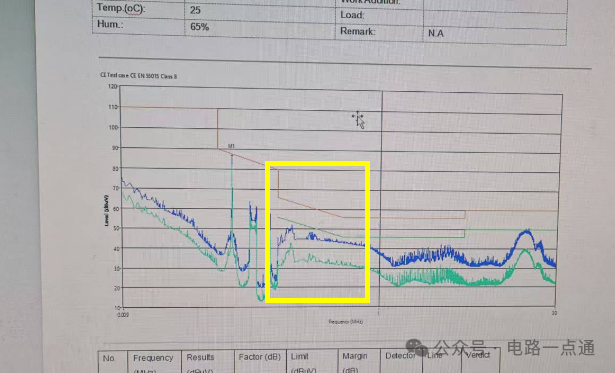

結果：65K及格，184K不及格(差模確實對65K有效果，但不完全,僅僅當下及格，這里有后續)

第二次整改：對184K進行整改，用頻譜儀測得是LLC電感處在該頻段有相似的頻譜，本著解決干擾源，試過對LLC電感包屏蔽接地，增加驅動電阻，加隔片等等，均無效果。后來對濾波電感和X電容進行調整，，第一臺機竟然及格。

舊：共繞共模---X電容----分繞共模

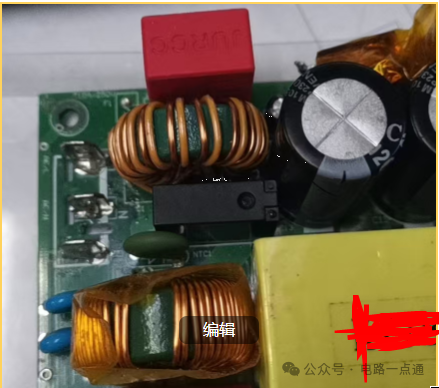

改：保險絲----X電容----共繞共模----分繞共模（保險絲之后直接接X電容，不同的共模效果不同）

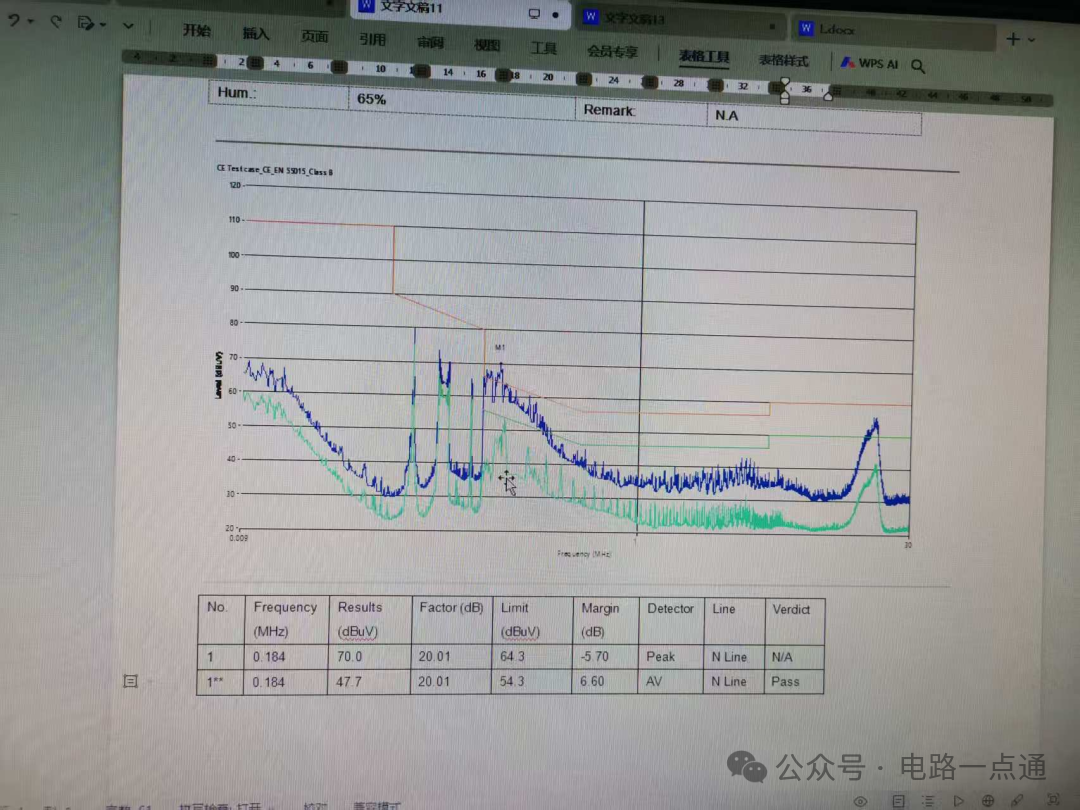

第二次結果：第一臺機過了，但用相同方法整改第二臺機，184K仍然不過，隨著開機之后溫度上升，超標值會越來越嚴重。只能說第二次整改有效果，但還沒抵達病根

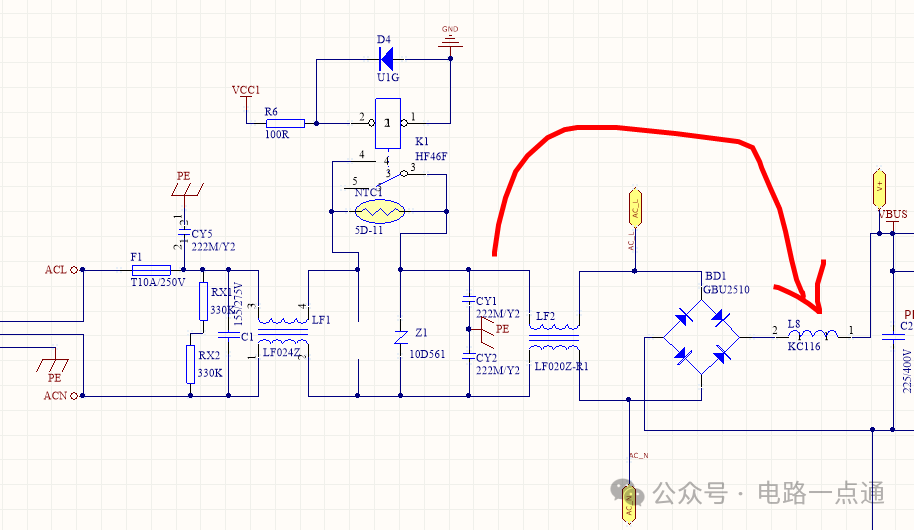

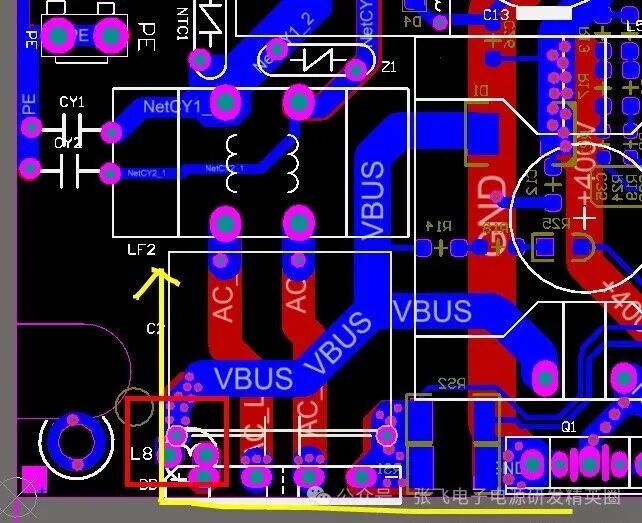

第三次整改：在建議下，把差模電感從AC電路挪到整流橋的正輸出端

結果：184K竟然達標，而且余量很大（按道理來說兩個地方應該是一樣，我猜的一種可能是，它的位置比較靠下了，從PFC傳過來的干擾要先經過它）

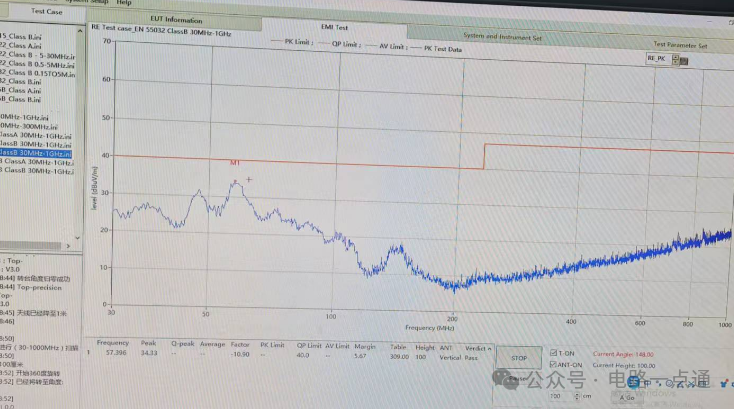

輻射整改：輸出繞三圈，垂直達標

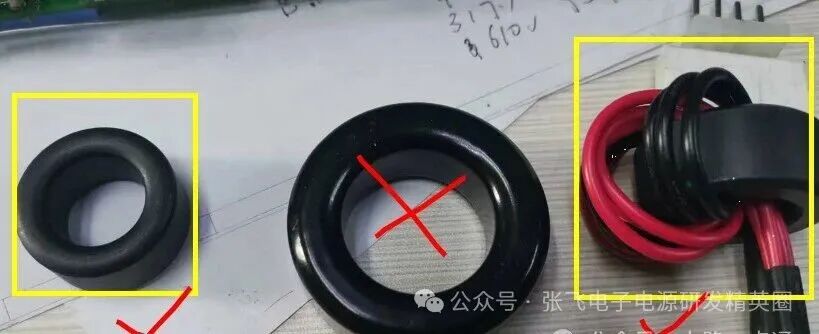

嘗試過各種磁環繞三圈，黑色環效果最好，這是什么材質，后面要查查

第四次整改（重新打樣后）：

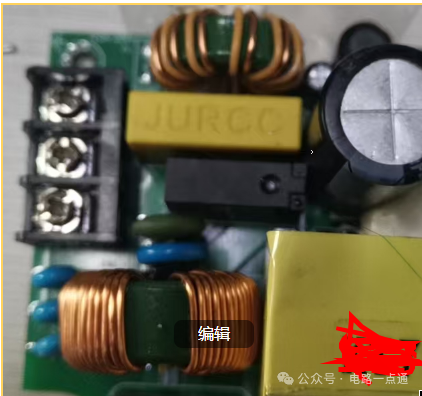

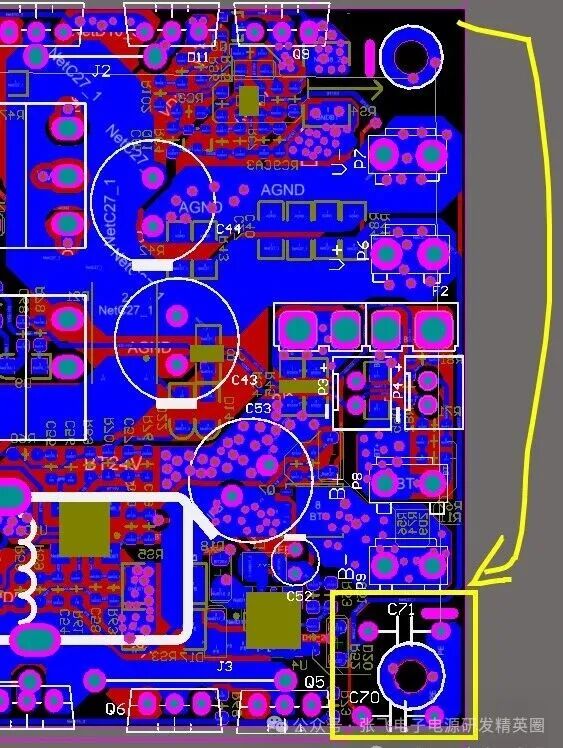

電感，X電容差模位置按照上面整改的順序排放。由于右上角是通孔，把輸出電容擺放到下面的螺絲孔。

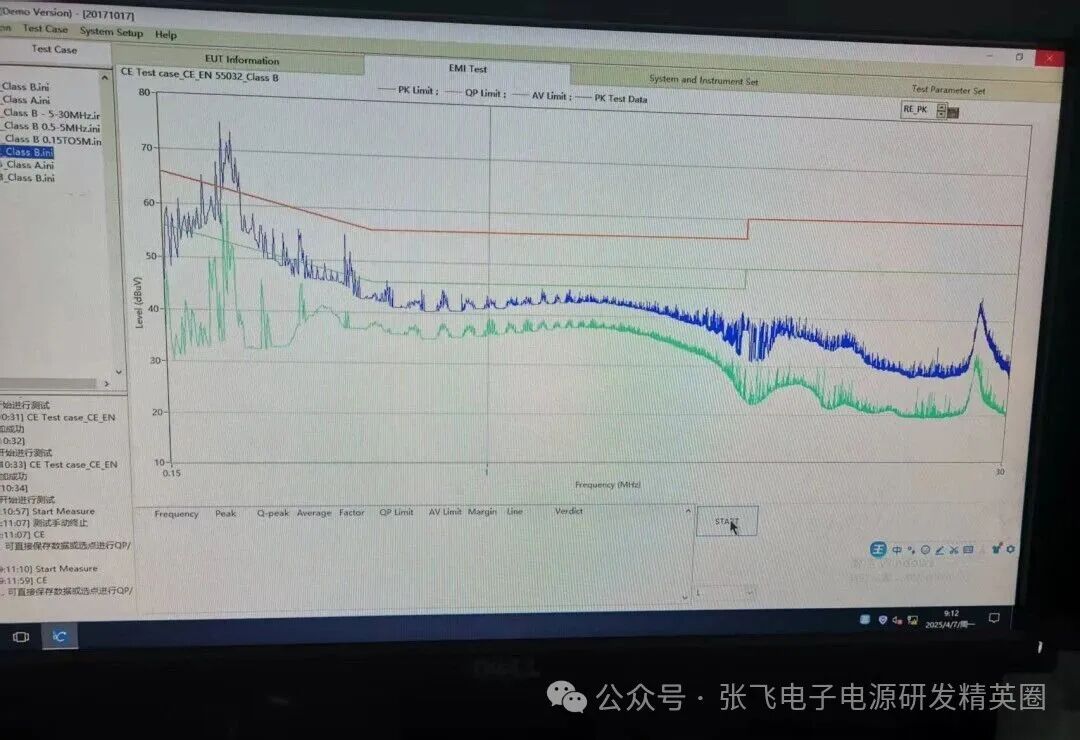

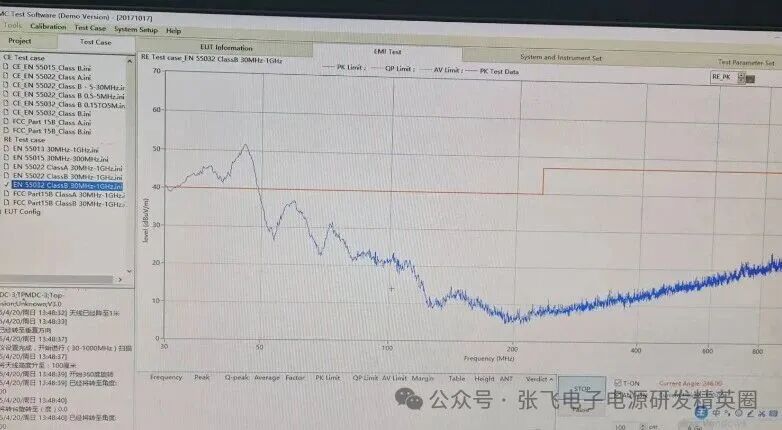

新板的emc結果：傳導65K冷機有余量，老化十幾分鐘之后超標（65K位置的效果跟上一版手改機差距比較大）；輻射47M超標

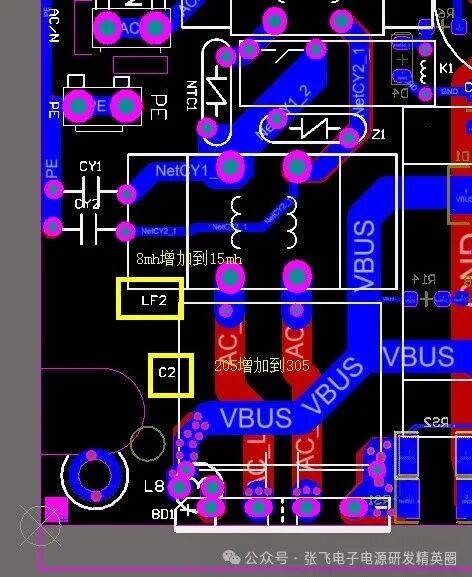

整改：把輸出電容放回原來位置，輻射及格(輸出環路面積太大了)；LF2電感量從8mH增加到15mH，把C2的CBB電容增加到305，65K冷機有5個DB余量，熱機之后仍然有2個DB余量。

至此整改完畢，雖然這次很痛苦，但收貨的經驗還是很多，以后可能效率就高了
