一次局放不處理，可能就是一次停產：企業中壓配電的“隱形殺手”，該怎么提前抓出來？

企業配電系統里，最怕的不是“跳閘”，而是跳閘之前你沒發現問題。
尤其是制造業工廠、園區企業、商業綜合體、數據中心等場景，10kV中壓開關柜往往承擔著整套系統的“主供電樞紐”。一旦出現絕緣擊穿、柜內閃絡、母線故障，不只是停電這么簡單——生產停線、設備損壞、訂單延期、甚至安全事故，損失往往遠超設備本身。
但問題在于：
很多中壓故障的根源并不是突然發生的，而是從一個更隱蔽、更早期的信號開始的——局部放電（局放）。
中壓電氣設備內部絕緣可能存在氣泡間隙、雜質、尖刺等缺陷，在強電場作用下會導致絕緣內部電場分布不均，從而發生不貫穿絕緣的放電，即局部放電；局放長時存在會導致絕緣介質局部損壞，最終造成絕緣擊穿事故。
所以對企業來說，中壓配電的關鍵不只是“出事后搶修”，而是要做到——在局放階段就預警，在擊穿前就處理。

為什么企業配電越來越需要“局放在線監測”？

在很多企業現場，你會發現一個普遍現象：

開關柜平時運行看起來很正常，紅外測溫也沒異常，甚至柜門外殼溫度也不高，但某天突然就跳閘，甚至直接燒柜。

原因是：局放屬于絕緣內部的“微放電”，初期不一定表現為明顯溫升，卻會持續侵蝕絕緣，形成“慢性損傷”。等你真正看到溫度異常時，往往已經進入故障加速階段。

這也是為什么越來越多企業開始從“事后維修”轉向“狀態檢修”，把局放監測作為中壓系統的關鍵在線診斷手段。

APD系列局放監測：給企業開關柜裝上一套“絕緣早篩系統”

APD 系列中壓開關柜局部放電監測裝置通過通過特高頻傳感器（UHF）、地電波傳感器（TEV）和超聲波傳感器（AE）監測檢測電氣設備運行時的局部放電信號，從而判斷高壓電氣設備內部是否存在絕緣隱患，提前預警，保障電力系統安全可靠運行。

它不是簡單的采集儀表，而是針對中壓開關柜局放隱患提供可落地的監測方案。

其核心邏輯是：通過多種傳感器采集局放信號，判斷柜內絕緣是否存在隱患，并進行提前預警，保障電力系統安全可靠運行。

局放信號怎么抓？三類傳感器直接“圍堵”局放源

APD系列采用的監測方式很典型，也非常符合現場需求：

特高頻UHF傳感器（監測帶寬300MHz~1600MHz，SMA接口，磁吸安裝）

地電波TEV傳感器（帶寬3MHz~100MHz）

超聲波AE傳感器（諧振頻率40kHz±1kHz）

這些信號對應的是局放的不同“外在表現”，等于是從多個維度對局放進行交叉驗證，避免“單一指標誤判”。

企業配電現場最關心的3件事：能不能裝、好不好接、預警靠不靠譜？

很多企業并不排斥加裝監測，真正擔心的是：

“裝起來麻煩嗎？”、“會不會要停電？”、“報警會不會一堆誤報？”

而APD系列在工程落地層面，其實已經把這些問題考慮得比較完整。

1）安裝：磁吸+導軌，改造不折騰

說明書給出的安裝方式很適合企業存量開關柜改造：

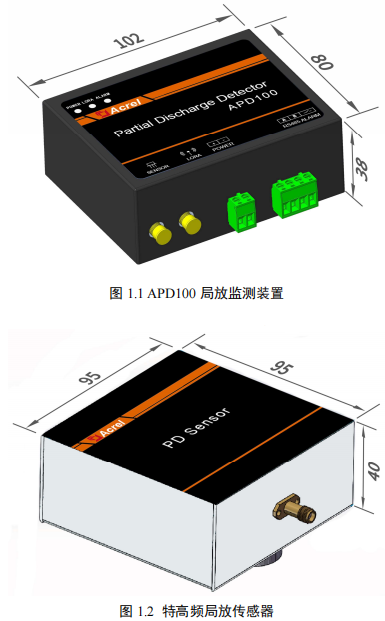

APD100主機：DIN35導軌安裝，可裝在開關柜二次儀表室；UHF傳感器磁吸在電纜室柜壁。

APD300L（三合一有線）：強磁吸附安裝在電纜室內柜壁。

APD300W（三合一無線）：強磁吸附安裝在斷路器室或電纜室門板外，無需高壓停電。

對企業來說，“無需停電”四個字非常關鍵——這意味著可以在不影響生產的情況下完成局放監測覆蓋。

不停電裝局放，相當于給開關柜做“體檢早篩”。

2）通訊：RS485+Modbus，能接入企業平臺

APD100支持RS485與LoRa無線，并采用ModbusRTU協議。

APD300L通信接口同樣為RS485（波特率9600）。

這意味著它可以很自然地融入企業現有系統：

接入配電監控系統

接入能源管理平臺

接入運維值班室上位機

數據上傳服務器做趨勢分析

局放監測真正有價值的不是“裝上去”，而是持續數據化，形成可追溯的設備健康檔案。

3）預警邏輯：不是“響就報警”，而是“連續判據+閾值策略”

APD100的報警判據是：報警使能時，連續5次采樣周期放電量大于閾值則觸發告警干接點輸出。

APD300L則結合AE/TEV/UHF三類信號，滿足幅值超過定值且放電次數超過10次時，對應報警標志位觸發。

這種設計的價值是：

企業現場的電磁環境復雜，如果只看“瞬時幅值”，誤報會很多；而通過“幅值+次數+連續判據”，更貼近真實局放風險，能有效減少“報警疲勞”。

在企業配電系統中，APD系列最適合落地在哪些位置？

從企業典型配電結構看，局放風險高的區域往往是：

10kV開關柜電纜室（電纜頭、終端）

斷路器室（動靜觸頭、絕緣件）

母線室（局部缺陷導致電場畸變）

環網柜、箱變中壓側

APD300W這種無線磁吸傳感器，特別適合：

“柜多、改造周期短、不能停電”的園區項目；

APD100/APD300L則更適合：

“需要接入系統、實現在線監測閉環”的標準化配電間。

結語：企業配電的安全，不該靠“運氣”

局放監測這件事，本質上是在做一件很樸素但很關鍵的工作：

把“看不見的隱患”變成“看得見的數據”，

把“突發故障”變成“提前預警”。

APD系列局放監測裝置的價值，也不在于“參數多強”，而在于它抓住了企業最需要的三個點：

好裝、能接、會預警，并且在無線方案上實現了“不停電部署”。

如果你正在做企業配電升級、園區配電數字化、或中壓開關柜運維體系建設，那么局放在線監測這一步，往往就是把事故概率“從不可控拉回可控”的關鍵分界線。
