英集芯IP2006H是一款應用于快充充電器、電源適配器等、氮化鎵充電器等方案的多模式AC-DC反激控制器芯片。支持頻率折返和谷底導通技術，可自適應調整開關頻率。集成多種工作模式（如QR、CCM、LLC等），支持靈活配置，減少外圍元件數量。提供豐富的保護功能和參數定制，支持5-20V輸出電壓范圍，無需外部LDO）。適用于100W以下功率應用，覆蓋手機、平板、筆記本等設備的快充需求。采用SOT23-6封裝，體積小巧，節省PCB空間，便于高密度設計。

一、核心技術與功能特點
1、多模式工作，靈活適應不同場景
IP2006H支持多種工作模式，包括限制頻率QR（不鎖谷底）、CCM+限制頻率QR（不鎖谷底）以及LL CCM+HL限制頻率QR（鎖固定谷底）等。這種多模式設計使芯片能夠依據不同的輸入輸出條件自動切換工作狀態，從而在多種應用場景下保持較好的性能與效率。無論是低功率便攜設備充電器，還是高功率筆記本電腦適配器，IP2006H均可適用。
2、頻率折返與谷底導通技術，有助于提升效率與穩定性
芯片內置頻率折返和谷底導通技術，可根據負載情況調節開關頻率。在輕載時，通過降低開關頻率來減少開關損耗，提升輕載效率；在重載時，則通過優化開關頻率控制溫升，改善滿載效率。同時，谷底導通技術使開關管在電壓谷底時導通，有助于降低開關損耗，提升系統整體穩定性。

3、抖頻技術，改善傳導性能
IP2006H支持抖頻技術，通過在頻率和谷底開通附近進行抖動，優化了傳導性能，尤其在整流方面表現較好。該技術有助于降低電磁干擾（EMI），使充電器更容易通過相關的電磁兼容測試，符合各地區對電子產品電磁輻射的相關要求。
4、均衡的輸入輸出補償，支持寬范圍穩定工作
芯片具備均衡的輸入輸出補償功能，可在較寬的輸入輸出范圍內保持系統穩定。無論是輸入電壓波動還是輸出負載變化，IP2006H均可通過自動調節補償參數，確保輸出電壓與電流的穩定，為設備供電提供可靠支持。

二、可配置功能與保護機制
1、可配置選項，適應不同需求
與常見模擬AC-DC控制器相比，IP2006H提供了豐富的可配置選項。用戶可通過OTP燒錄方式，一次性設定驅動電壓、工作頻率及各類保護閾值等參數。這種可定制的設計使芯片能更好適應不同客戶需求，有助于縮短研發周期，降低開發成本。
2、全面的保護功能，提升系統安全性
IP2006H具備較為全面的保護功能，包括Brown-in/Brown-out（輸入欠壓/過壓保護）、輸出過壓保護、輸出欠壓保護、VDD過壓保護、輸入過壓保護及過熱保護等。芯片還支持過功率保護，可在輸出功率超過設定值時自動限流，防止設備因過載受損。這些保護功能有助于系統在異常情況下仍保持安全運行，提升產品可靠性與使用壽命。

三、應用場景與案例
1、便攜設備充電器

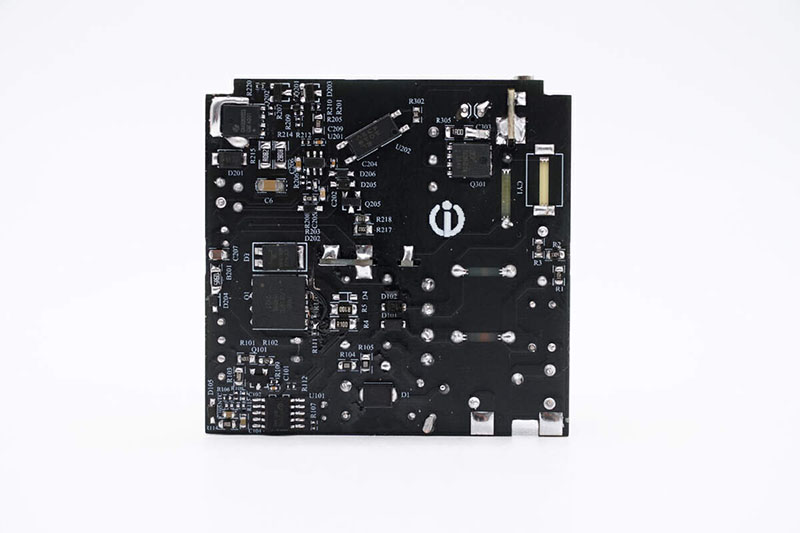

IP2006H廣泛應用于各類便攜設備充電器，如手機充電器、平板電腦充電器等。以傳音TECNO 45W快充充電器為例，該充電器采用英集芯IP2006H作為初級主控芯片，配合同步整流芯片IP2002TS與協議芯片IP2199，實現了高效穩定的快充功能。充電器支持100-240V寬幅電壓輸入，最大輸出功率45W，可滿足相應手機的快速充電需求。同時，該充電器已通過CE、EAC等認證，具備較好的通用性。

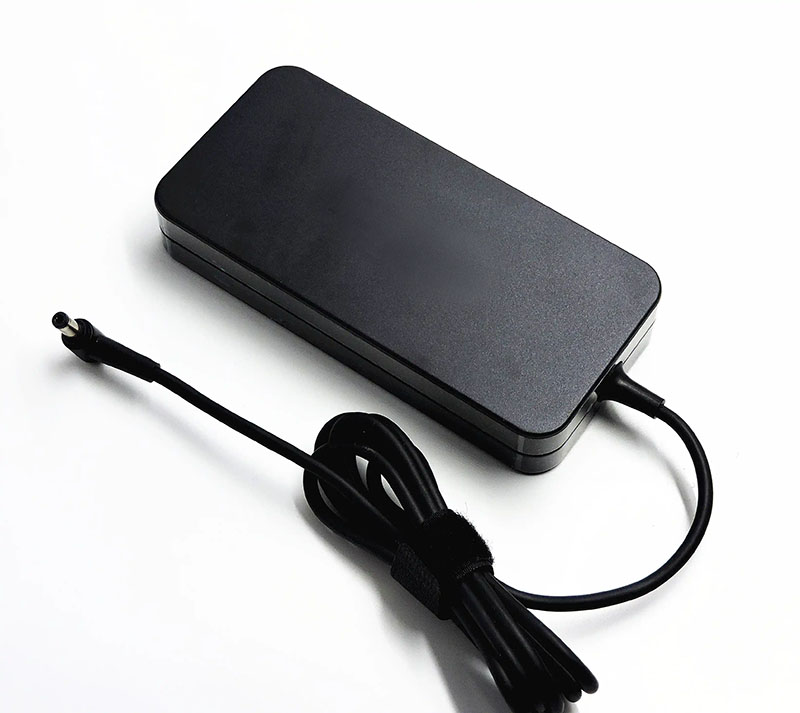

2、筆記本電腦適配器
在高功率筆記本電腦適配器中，IP2006H也表現出較好的適用性。其多模式工作能力與高效的頻率調節技術，可使適配器在不同負載下保持較高效率，有助于降低能耗與發熱。
3、多口充電器
隨著多口充電器的普及，IP2006H也成為多口充電器設計的常用選擇之一。其支持多路輸出的特性，使多口充電器能夠同時為多個設備供電。例如，英集芯推出的雙C口65W快充方案，采用兩顆IP2006H搭配同步整流芯片IP2008、雙USB-C快充協議芯片IP2738以及兩顆同步降壓控制器芯片IP6550，實現了任意單口支持65W輸出的功能。該方案可滿足多設備同時快充的需求，并具備結構緊湊與能效較高的特點。

四、市場反饋與行業影響
英集芯IP2006H憑借其良好的性能與廣泛的適用性，獲得了一定的市場認可。三星、小米、傳音等品牌已在其快充產品中應用了IP2006H芯片，這反映了市場對該芯片技術特性的肯定，也體現了IP2006H在AC-DC快充領域的應用價值。
同時，IP2006H的應用也推動了相關技術發展。其高集成度、可配置性強與性?xún)r(jià)比良好的特點，為電源芯片設計提供了參考。越來越多的廠商關注類似高性能電源芯片的開發，促進了行業技術交流與產品進步。

五、未來展望
隨著技術進步與用戶對電子產品性能要求的提升，快充技術預計將繼續向更高功率、更高效率、更小體積的方向演進。英集芯IP2006H作為一款具備多項實用功能的產品，適用場景廣泛的高性能多模式反激控制器。它的推出為AC-DC快充領域增添了新的選擇，也為電源芯片行業的發展帶來了積極影響。
