有源醫療器械電磁兼容性(EMC)測試必要性分析報告

保障醫療設備安全性與有效性的技術守門員

一、引言：有源醫療器械EMC測試的必要性概述

有源醫療器械依賴電能驅動且直接作用于人體，其安全性要求遠高于普通電子設備。電磁兼容性不足可能干擾其他儀器運行，導致設備誤動作或數據失真，直接威脅患者安全。EMC測試通過系統性驗證設備的電磁兼容性，從設計端到使用端構建全鏈條質量防線，是保障設備安全性與有效性的"技術守門員"。

關鍵風險點：

設備誤動作

患者安全威脅

數據失真

法規合規

從法規合規層面看，EMC測試是醫療器械上市的強制要求。根據《醫療器械監督管理條例》，第二類、第三類有源醫療器械必須通過EMC測試方可上市，NMPA、FDA等國內外監管機構均將其作為產品合規的核心指標。

市場準入要求 EMC測試是醫療器械進入全球市場的必要條件。國際市場準入標準中，歐盟CE認證依據EN 60601-1-2標準，美國FDA 510(k)認證均強制要求EMC測試合格。隨著醫療技術的進步和無線設備的普及，設備的電磁干擾（EMI）和電磁敏感性（EMS）已成為評估醫療設備安全性和可靠性的關鍵因素，通過EMC檢測是產品進入全球市場的基礎。

二、國內外EMC測試標準體系解析

國際標準框架

國際有源醫療器械電磁兼容性（EMC）測試的標準框架以IEC 60601系列為核心，其中IEC 60601-1-2作為專項標準，其版本迭代與技術要求的演進直接反映了醫療電磁環境的復雜性與安全性需求的提升。

版本對比

IEC 60601-1-2第四版（2014年發布，2020年修訂）相較于第三版（2007年）在技術要求上實現了多維度升級

適用范圍

EN 60601-1-2作為IEC標準的歐盟轉化版本，其適用范圍覆蓋所有非植入式醫用電氣設備

限值邏輯

國際標準對電磁發射限值的設定遵循"場景適配"原則，核心依據為CISPR 11

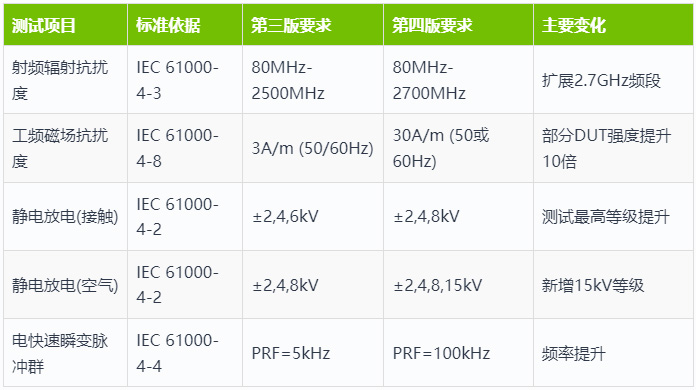

版本對比：從第三版到第四版的核心技術演進

國內標準框架

國內有源醫療器械EMC測試標準框架以本土化適配與強制實施為核心特征，通過技術標準迭代與地域適應性調整，構建了與國際接軌且符合國內醫療環境需求的規范體系。

標準溯源與技術對齊

國內標準體系以GB 9706系列和YY 9706系列為核心，實現了與國際電工委員會（IEC）60601系列標準的深度技術對齊

強制實施與市場準入要求

根據國家藥品監督管理局（NMPA）2023年3月發布的通知，2023年5月1日后國內上市的有源醫療器械必須符合GB 9706.1-2020和YY 9706.102-2021等新版標準

特殊場景與地域適應性調整

GB 9706.1-2020在技術對齊國際標準的基礎上，增加了針對國內特殊醫療環境的補充要求

國內外標準差異對比

通過技術參數對比表和合規成本分析，可清晰識別有源醫療器械EMC測試標準的國內外差異，為企業跨市場合規提供參考依據。

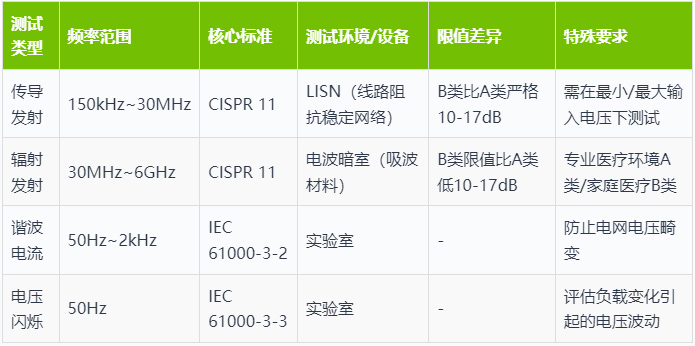

技術參數對比表

合規成本分析

國內外標準差異對企業合規造成顯著影響，主要體現在測試方案調整、成本增加及技術整改壓力三方面：

測試方案差異化：企業需針對不同市場制定獨立測試方案。例如，出口歐盟需符合EN 60601-1-2:2015，國內銷售需通過YY 9706.102-2021，美國市場則需同時滿足FDA認可的ANSI C63.27與IEC 60601-1-2的并行要求。

測試成本增加：不同標準的測試項目差異（如美國對電纜長度豁免的特殊要求、國內對電網波動的細化測試）導致企業需重復進行測試，且需選擇不同地區認可的實驗室（如國內CNAS認可實驗室、歐盟公告機構），直接推高測試費用。

技術整改壓力：標準細節差異要求產品設計針對性調整。例如，GB 9706.1-2020與IEC 60601-1-2:2014在電壓跌落、近距離輻射抗擾度、磁敏感等項目上的差異，可能迫使企業在產品前期規劃或后期改版中進行電路設計優化；美國對家庭醫療環境的特殊定義也需企業重新評估設備在養老院等場景的電磁兼容性。

三、EMC測試項目與技術要求

電磁干擾（EMI）測試

電磁干擾（EMI）測試旨在評估醫療器械在運行過程中產生的電磁能量對周圍環境或其他設備的干擾程度，按干擾傳播路徑可分為傳導發射、輻射發射及諧波與閃爍測試三大類。

數據說明：

限值差異僅適用于傳導發射和輻射發射測試

專業醫療環境指分離電源線系統（如大型醫院），家庭醫療指非分離電源線環境

B類限值要求比A類嚴格10-17dB

電磁抗擾度（EMS）測試

電磁抗擾度（EMS）測試旨在評估有源醫療器械在復雜電磁環境中抵抗外部干擾的能力，確保其在臨床使用中維持穩定性能。根據干擾類型可分為瞬態干擾、射頻干擾、磁場干擾及電源質量干擾四類，結合醫療場景特殊性分析如下：

一、瞬態干擾（ESD/EFT）

瞬態干擾主要包括靜電放電（ESD）和電快速瞬變脈沖群（EFT），是醫院環境中最常見的電磁干擾源。靜電放電源于醫護人員操作過程中人體與設備的接觸（如觸摸心電監護儀控制面板），或干燥環境下設備外殼積累的靜電荷；電快速瞬變脈沖群則由手術室高頻電刀、呼吸機繼電器開關等設備的快速切換產生，表現為高頻脈沖串干擾。

1、靜電放電（ESD）：依據IEC 61000-4-2標準，第四版要求±2kV, ±4kV, ±8kV（接觸放電）和±2kV, ±4kV, ±8kV, ±15kV（空氣放電），模擬人體直接接觸或近距離靜電釋放場景。

2、性能判據采用Class B（功能暫時降級后可自動恢復），例如心電監護儀在靜電干擾下可能出現屏幕閃爍，但干擾消失后需立即恢復正常監測功能。

二、射頻干擾

醫院環境中存在大量射頻源，如MRI設備（強磁場射頻脈沖）、無線監護設備（Wi-Fi、藍牙）及移動醫療終端，可能對醫療器械產生持續射頻干擾。射頻電磁場輻射抗擾度測試（IEC 61000-4-3）通過施加80MHz-2.7GHz連續波干擾，驗證設備在射頻環境下的穩定性。

1、場強分級：非生命支持設備（如輸液泵）需耐受3V/m場強，而生命支持設備（如呼吸機、體外循環機）則需滿足10V/m要求。

2、這一差異源于生命支持設備故障可能直接威脅患者生命，例如MRI機房附近的呼吸機若射頻抗擾不足，可能因無線信號干擾導致通氣頻率異常。

三、磁場與電源干擾

磁場與電源質量干擾主要影響設備信號采集精度及供電連續性，在診斷類和生命支持類設備中尤為關鍵。

1、工頻磁場干擾：醫院電網及變壓器產生的50/60Hz工頻磁場，可能對心電圖機、腦電圖機等敏感信號采集設備造成干擾。

2、電源質量干擾：電壓暫降與中斷測試（IEC 61000-4-4-11）模擬手術室突發斷電或電網波動場景，通過電壓跌落0%-100%（中斷時間0.5周、1周、25周）驗證設備備用電源切換能力。

四、測試判據

EMS測試結果需根據設備功能重要性進行分級判定，確保關鍵醫療功能不受干擾影響。

1、Class A：干擾期間允許性能降級，但干擾消失后自動恢復正常，無需操作者干預。

2、Class B：干擾期間允許性能降級，但干擾消失后需操作者干預才能恢復正常。

3、Class C：干擾期間不允許任何性能降級，必須維持正常功能。

四、EMC測試設備配置與技術要求

核心測試設備

有源醫療器械EMC測試的核心設備需按發射測試與抗擾度測試兩類功能劃分，其精度直接影響測試數據的準確性與可靠性。

發射測試設備

發射測試設備用于量化醫療器械產生的電磁干擾強度，關鍵設備包括測試接收機與人工電源網絡（LISN）。測試接收機的分辨率帶寬（RBW）設置對測量精度至關重要，頻率覆蓋9kHz～6GHz的接收機，需按標準要求在30MHz以上頻段采用9kHz RBW帶寬，以確保對窄帶干擾信號的準確捕捉。

抗擾度測試設備

抗擾度測試設備用于模擬醫療器械在復雜電磁環境中可能遭遇的干擾，核心設備包括功率放大器、天線及靜電放電模擬器等。功率放大器與天線的匹配是射頻抗擾度測試的關鍵，例如功率放大器需與寬頻天線配合，如SCHWARZBECK STLP 9149對數周期天線（覆蓋800MHz-9GHz），以確保在80MHz-2.7GHz頻段內產生符合標準要求的場強，保障干擾模擬的真實性。

專用與輔助設備

有源醫療器械EMC測試的專用與輔助設備配置需根據測試場景（實驗室或現場）的不同需求進行邏輯規劃，以確保測試的準確性和全面性。

實驗室設備配置邏輯

實驗室環境需模擬多種電磁干擾場景，其設備配置需滿足標準中對干擾類型、耦合方式及參數范圍的嚴格要求。核心專用設備包括：

靜電放電模擬器：具備接觸放電與空氣放電模式切換功能，可模擬±30kV的靜電放電干擾，覆蓋醫療器械在使用過程中可能遭遇的人體帶電接觸或空氣擊穿放電場景。

雷擊浪涌發生器：支持1.2/50μs（電壓波）和8/20μs（電流波）標準波形，通過線-線、線-地等耦合方式模擬電網中的浪涌干擾，需配合耦合去耦網絡（CDN）實現干擾信號的有效注入。

射頻傳導抗擾度測試系統：集成CDN以實現干擾信號與被測設備（EUT）的耦合，針對不同線路類型需配置專用CDN，如AF型用于非屏蔽/不對稱線路，S型（8-50線）用于屏蔽電纜，USB 3.0型則適配高速數據接口的傳導抗擾度測試。

磁場發生器：可產生工頻（50Hz/60Hz）及脈沖磁場，模擬醫療器械在強磁場環境下的抗干擾能力，確保其在磁共振成像（MRI）等設備周邊使用時的穩定性。

輔助設施與環境設備

輔助設施的核心作用是構建標準化測試環境，消除外部干擾并確保測試的可重復性：

接地平板：采用尺寸≥2m×2m、厚度＞0.25mm的金屬平板，通過低阻抗特性提供穩定參考地，減少地環路干擾對測試結果的影響。測試時，EUT需置于絕緣支座（距接地板10cm），長線纜盤繞成30–40cm直徑線圈以避免額外干擾引入。

電磁屏蔽室：作為認證級測試的必備設施，通過金屬屏蔽結構隔離外部電磁噪聲（如醫院周邊5G基站信號、電網諧波等），確保測試在可控電磁環境中進行。屏蔽室需配合溫濕度控制系統，維持（23±5）℃、相對濕度（45%–75%）的標準測試條件。

近場探頭組：在研發階段用于定位EUT內部的輻射干擾源，如晶振、開關管等高頻噪聲元件?？赏ㄟ^檢測近場電磁場強度實現干擾源的精準定位，輔助工程師優化PCB布局與屏蔽設計。

五、EMC測試必要性的案例佐證

通過對國內外多起有源醫療器械EMC失效案例的"故障機理-后果-整改措施"鏈條分析，可直觀揭示EMC測試對保障設備安全性與可靠性的關鍵作用。

技術機理

EMC失效的技術機理主要涉及電磁干擾（EMI）發射超標或電磁抗擾度（EMS）不足，具體表現為電源設計缺陷、磁場耦合、瞬態干擾防護缺失等。

1、敦力ECMO設備的離心泵血液控制監測系統因備用組件與原裝組件電壓輸入差異，導致瞬態電壓尖峰，引發主機黑屏、關機甚至冒煙。

2、瑞思邁CPAP面罩因內置磁鐵產生磁場耦合，可能干擾心臟起搏器等植入設備，反映出磁場兼容性測試的缺失。

臨床影響

EMC失效直接威脅患者生命安全，可能導致治療中斷、設備功能異常甚至死亡。

1、美敦力ECMO故障可能引發泵停止，導致患者呼吸心跳停止，中國召回的263臺設備占國內總量約50%，美國列為一級召回（最嚴重級別）。

2、雅培CentriMag循環支持系統因電磁干擾導致血泵轉速異常，造成44人受傷、1人死亡，該設備用于心因性休克患者的循環支持，失效后果會直接危及生命。

整改啟示

EMC失效的整改需從設計源頭優化，而測試介入時機直接影響成本。

1、美敦力ECMO召回事件中，僅中國區召回成本已超2000萬元，若在研發階段通過EMC測試驗證電源兼容性與抗瞬態干擾能力，可避免此類損失。

2、針對常見EMC問題，企業需在設計中強化電源濾波（如解決輸液泵高頻干擾問題）、優化PCB布局、提升電纜屏蔽性能，以降低電磁干擾并增強防護能力。

典型案例對比分析

六、結論與建議

核心結論

有源醫療器械電磁兼容性（EMC）測試是保障設備在復雜電磁環境中穩定運行、避免患者安全風險的核心環節，同時也是產品獲得國內外市場準入的必要條件。其核心目標在于兼顧電磁干擾（EMI）抑制與電磁抗擾度（EMS）提升，通過系統性驗證確保設備在實際應用中既不干擾其他設備，也不受其他設備電磁影響，最終符合國際國內嚴格的標準體系要求。

“歷史案例（如美敦力因EMC問題導致的設備召回）進一步印證了EMC測試對保障患者生命安全的關鍵作用?！?/p>

具體建議

基于上述分析，從技術、管理、標準三個層面提出以下建議：

技術層面

企業應在研發初期系統性引入EMC設計理念，而非后期整改。具體措施包括：

采用FMEA（故障模式與影響分析）等工具識別潛在電磁干擾風險

針對性實施濾波、屏蔽、接地等硬件優化方案

優先選用EMC性能優異的關鍵元器件

針對特殊使用場景，如高海拔地區（4000米及以上），需選擇具備增強絕緣強度的電源模塊

管理層面

建立全流程EMC測試體系是確保合規性的關鍵。企業需將EMC測試納入產品研發生命周期：

從早期摸底測試（預兼容測試）到最終認證測試形成閉環管理

在研發階段即開展風險管理與電磁兼容性評估

實驗室選擇方面，應優先委托具備國際互認資質的機構

對于出口企業，選擇FDA ASCA試點項目認證實驗室可有效降低因測試不規范導致的上市延遲或召回風險

標準層面

密切關注國內外EMC標準動態是應對市場競爭的基礎：

國際方面，需重點跟蹤IEC 60601-1-2第四版標準更新

國內方面，應遵循GB 9706系列標準的分階段實施要求（2027年前完成過渡）

針對特殊使用環境（如家庭、飛機、車輛），還需附加相應環境標準測試

通過標準前瞻性布局，企業可有效降低合規成本，提升產品全球市場競爭力

實施路線圖
