如何推動60-1500V寬輸入變換器邁入MHz?

如何充分發揮寬禁帶半導體高頻高效優勢?

這是全行業待突破的核心技術難題

芯朋微重磅推出PN6866(FSBB+DCX控制器)

1.全域軟開關

可在全輸入電壓及全負載范圍下，定頻實現FSBB四只開關管零電壓開通，同時最小化電感電流脈動。

2.支持隔離或非隔離應用

通過50%占空比同頻驅動信號控制后級DCX，實現原邊零電壓開通、副邊整流管零電流關斷，達成最優轉換效率。

3.全面保護

支持開關頻率/負勵磁電流/移相角等參數外部配置，保護功能完備。

為衛星電源、儲能電源、工業模塊電源等場景應用帶來體積和效率的巨大優勢。

腳位圖和訂購代碼

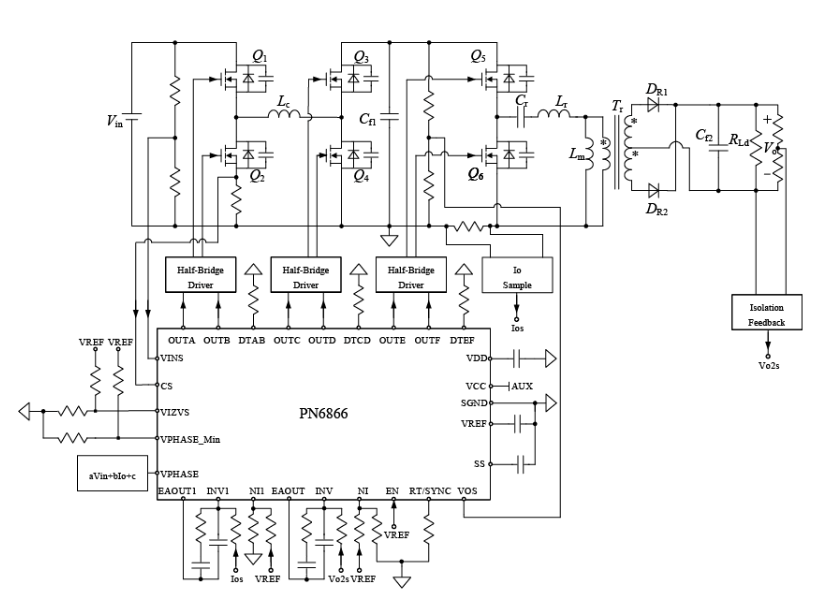

典型應用示意圖

FSBB穩態分析

FSBB工作模態及工作波形如下：

通過合理設置死區時間、負勵磁電流，可在全輸入電壓及負載范圍內實現所有開關管的零電壓開通。

定頻移相+DCX控制

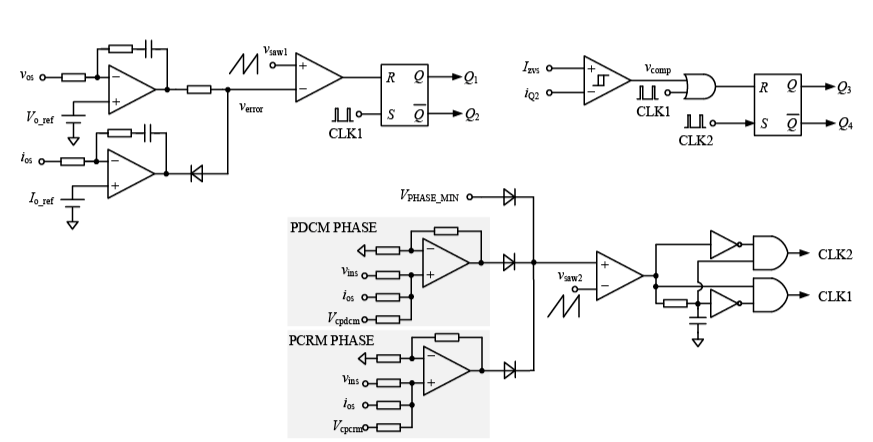

FSBB定頻移相控制原理如下：

根據基波分析法，LLC諧振變換器等價電路如下：

當開關頻率等于Ls和Cs的串聯諧振頻率時，輸入電壓直接加在負載電阻Rac兩端，從而達到最佳轉換效率(俗稱DCX)。

典型應用方案

·輸入電壓Vin：60~120V

·輸出電壓Vo：84V

·輸出功率Po：420W

·開關頻率fs：500kHz

FSBB啟動波形

啟動過程中，輸出電壓建立過程平滑，電感電流無過沖，并且電感電流可以下降到-Izvs，保證了開關管ZVS的實現。

FSBB穩態工作波形

FSBB動態工作波形

DCX穩態工作波形
