TCP 像是一個可靠的郵政服務。它確保你的信件（數據包）不丟失、不損壞、按順序投遞。

TLS 則像是給這封信件加上了一個防彈、防窺視、防篡改的保險箱。郵政服務（TCP）只負責運送保險箱，并不關心也不知曉保險箱里裝的是什么。只有擁有密鑰的收件人才能打開保險箱讀取里面的原始信件。

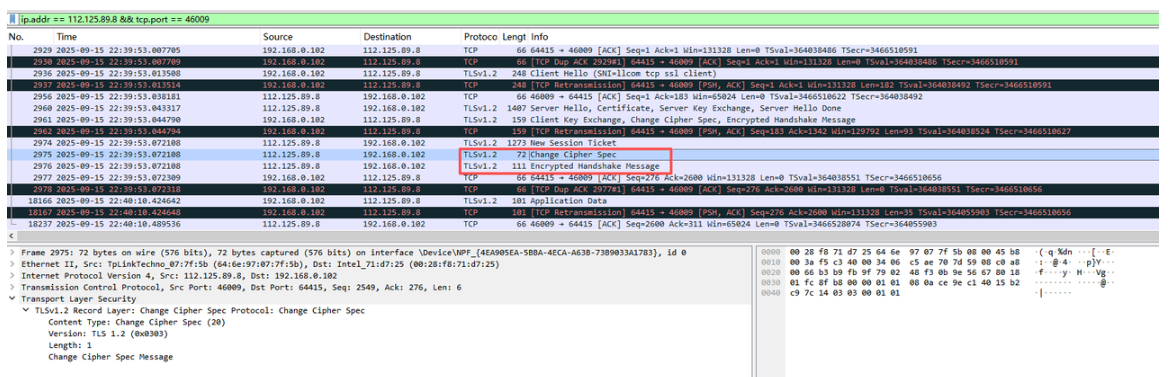

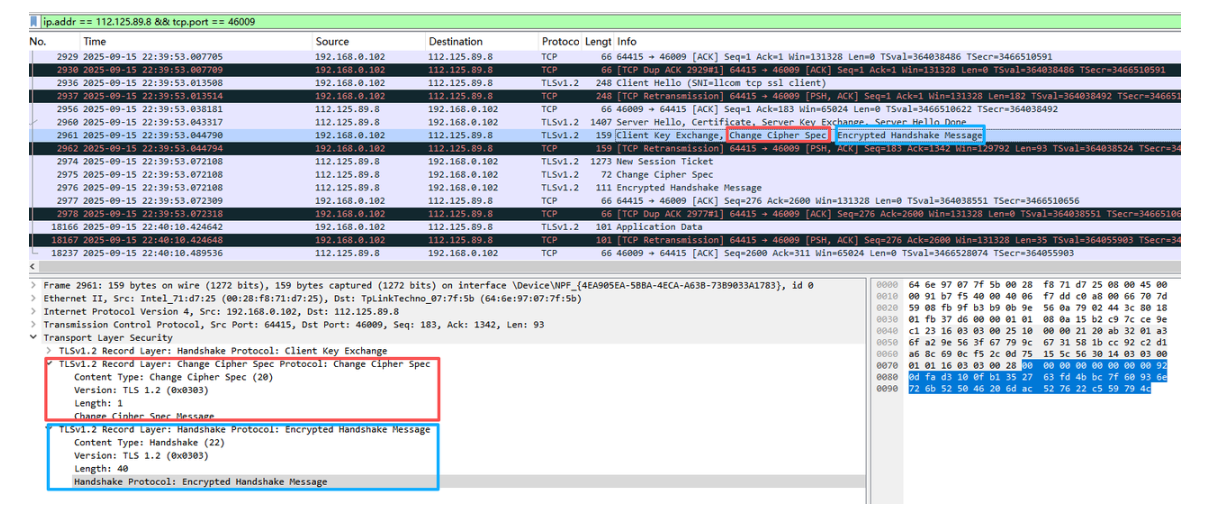

因此，TLS 強烈依賴于 TCP 的可靠性。TLS 握手本身包含多條消息交換，需要嚴格按順序到達，任何丟包或亂序都會導致握手失敗，而這正是 TCP 所擅長的。

4.4 socket概念

在了解了TCP/UDP/TLS/證書知識之后，大家可能覺得這些內容太復雜了，如果在編程過程中，直接操作這么復雜的接口，簡直是一個災難！

這時socket就出現了，socket的中文名稱是套接字；

socket是TCP/IP提供的網絡應用開發的編程接口，包含地址、端口、傳輸層/安全層協議 三部分；

socket 是網絡應用程序與網絡協議棧（TCP/IP棧）之間的橋梁，用戶可以直接使用socket api，而socket內部設計會根據用戶的api配置選擇對應的傳輸層和安全層協議，可以大大簡化網絡編程工作量。

LuatOS上也支持socket編程接口，提供了socket核心庫和libnet擴展庫兩個庫文件；

接下來我們重點看下這兩個庫的使用方法；

五、LuatOS上的socket核心庫

5.1 常量詳解

核心庫常量，顧名思義是由 LuatOS 內核固件中定義的、不可重新賦值或修改的固定值，在腳本代碼中不需要聲明，可直接調用；

5.1.1 網絡適配器編號：

注意：

1. 網絡適配器，它的一個更廣為人知的名字是——網卡，后續我們會使用網卡和網絡適配器這兩種名稱，大家只要知道這兩種名稱表示同一個概念就行了；

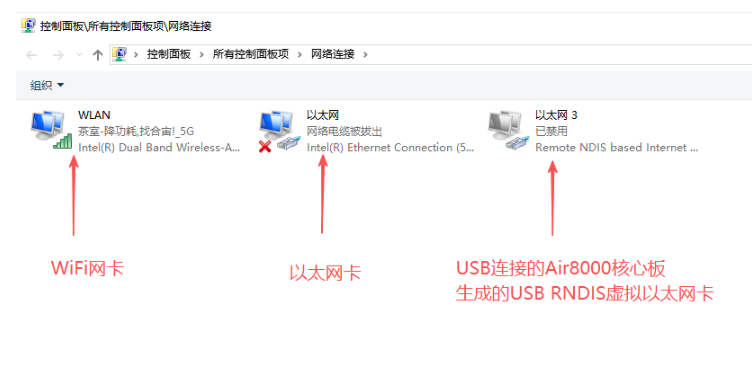

2. LuatOS上的網絡適配器和電腦上的網絡適配器的作用是完全一樣的，我們先來看一張電腦上的網絡適配器圖片

在上面這張圖片中，有WiFi網卡、標準的物理以太網卡、虛擬的USB RNDIS以太網卡三種網卡；

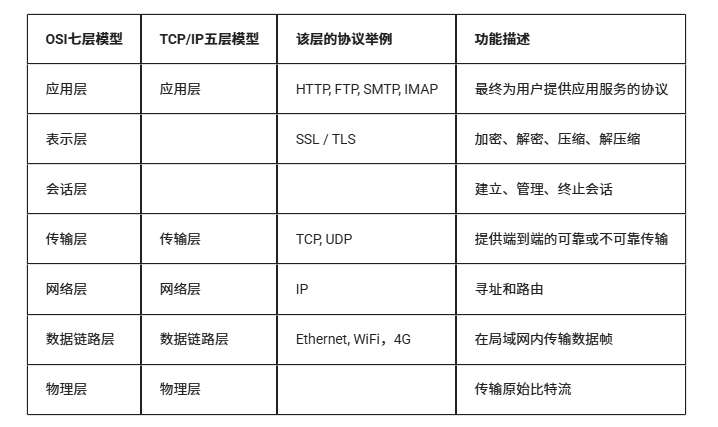

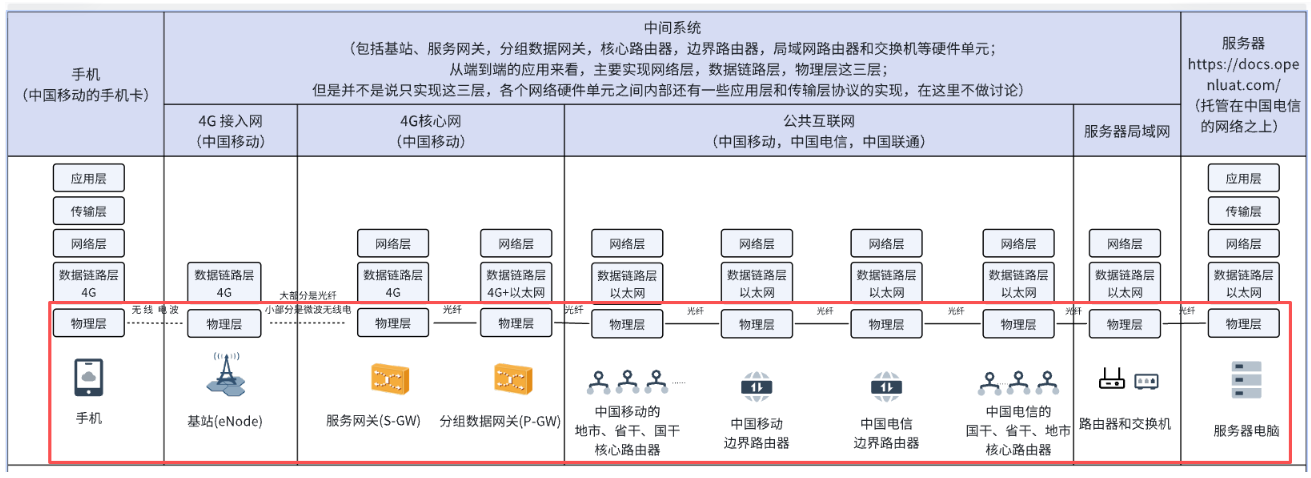

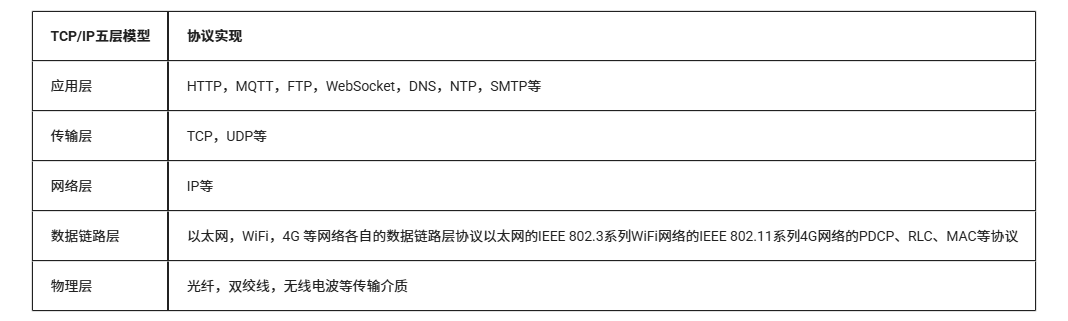

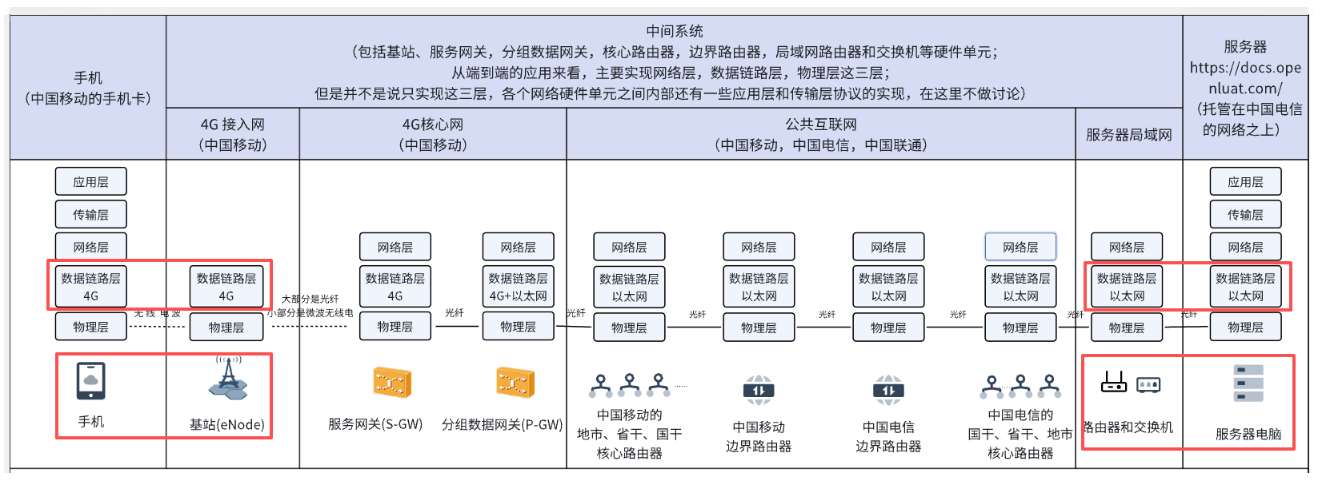

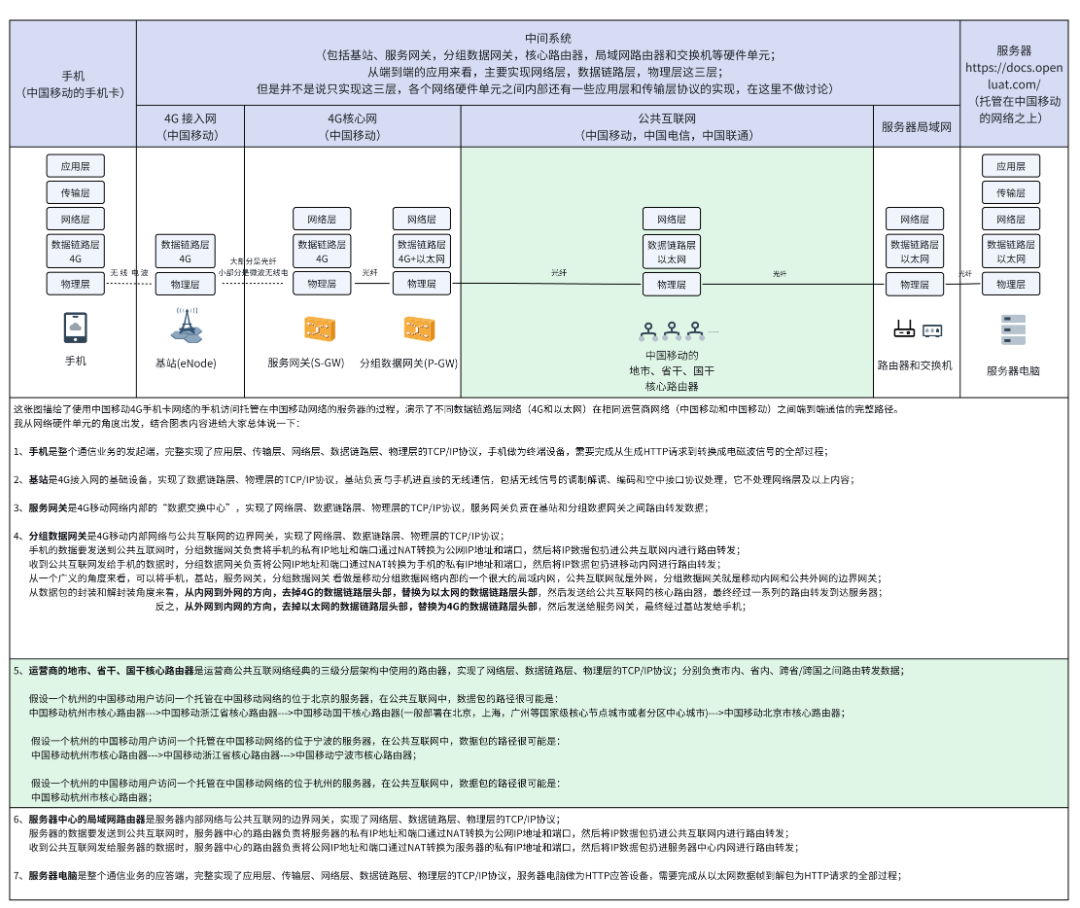

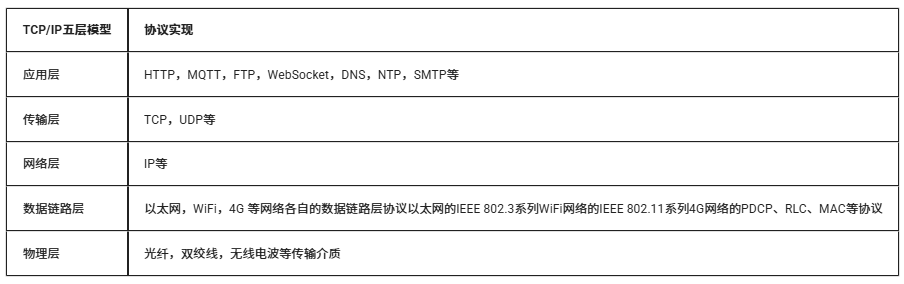

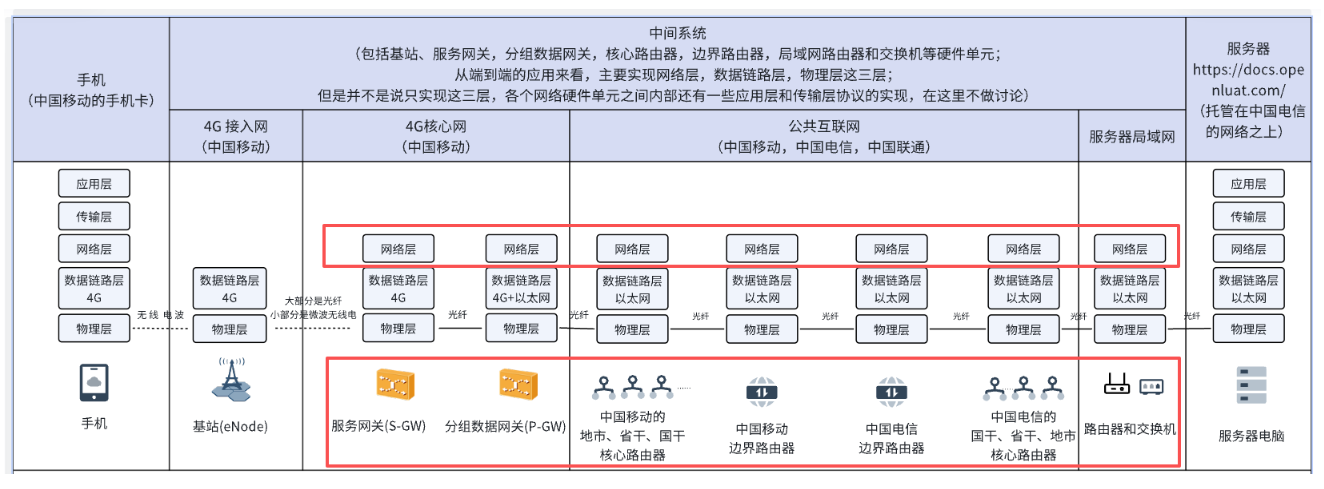

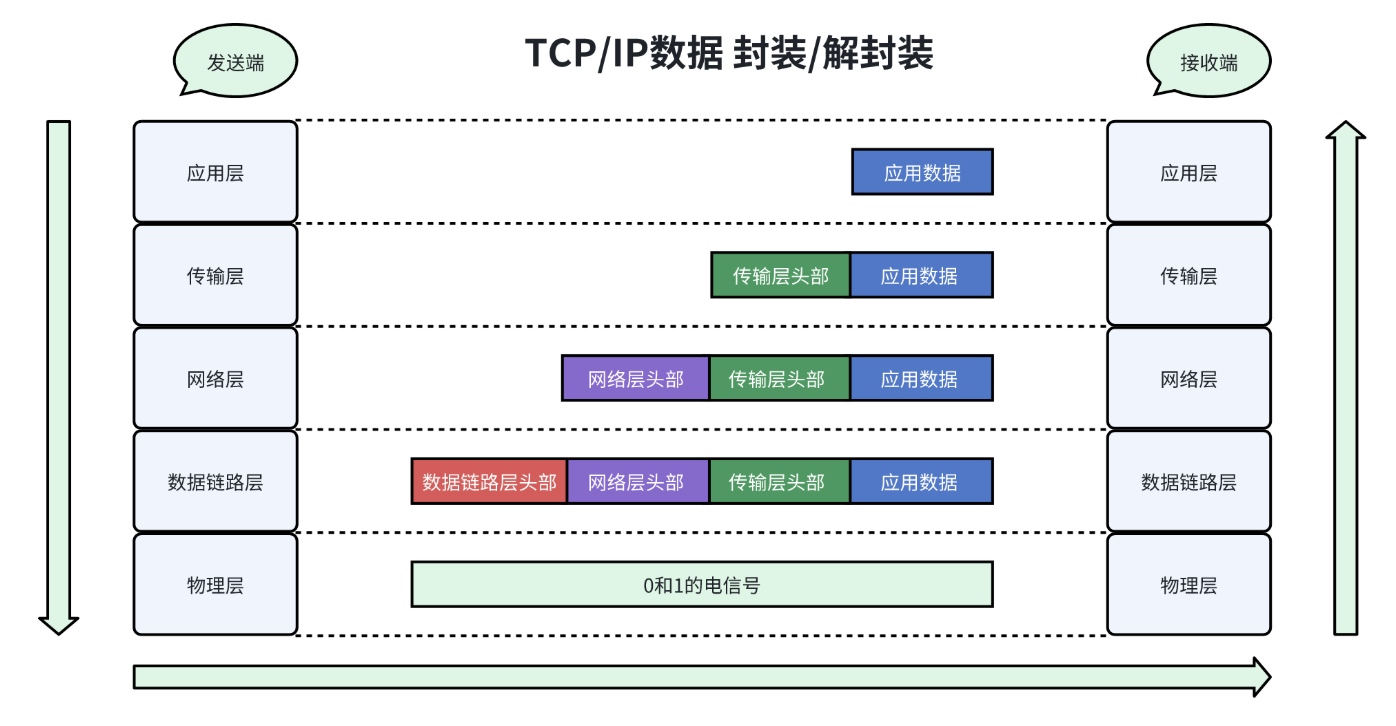

3. 從下面這張TCP/IP五層模型圖中，我們再進一步理解下網卡這個概念

網卡主要實現的是 物理層 和 數據鏈路層 的功能；

物理層的主要功能包括：

• 信號轉換：將數字比特流（0和1）和 能夠在物理傳輸介質（網線、光纖、無線電波）上傳輸?shù)奈锢硇盘枺ㄈ珉娦盘枴⒐庑盘?、無線電波） 之間轉換；
• 信號發送與接收：通過接口（RJ-45水晶頭、天線）向傳輸介質上發送和接收這些物理信號；

數據鏈路層的主要功能包括

• MAC地址控制：

使用唯一的MAC地址或者RNTI標識（4G網絡中使用）來標識網卡，并處理幀的尋址問題。網卡會檢查所有流過網絡的幀，只接收目標MAC地址與自己地址匹配或為廣播地址的幀，丟棄其他所有幀；

• 數據幀的封裝與解封裝：

發送時，將從上層（網絡層）接收到的數據包，加上幀頭（包含目標MAC地址、源MAC地址等信息）和幀尾封裝成幀；

接收時，檢查接收到的幀，去掉幀頭和幀尾，將里面的數據包提取出來交給上層的網絡層處理；

4. 可以這樣理解，從本質上說，網卡建立了一條支持發送和接收的雙向通信的數據鏈路網絡承載，網絡承載類型可以是以太網，WiFi網絡，4G網絡等；

對于應用層，傳輸層，網絡層來說，不需要關心下面的網絡承載類型，一旦網絡承載建立之后，可以使用DHCP應用層協議動態獲取ip地址或者直接配置靜態ip地址，ip地址成功獲取之后，整個網絡環境就算準備就緒，就可以使用應用層協議的接口或者使用socket接口開發具體的網絡應用了；

5. LuatOS上支持4G，WiFi，以太網，自定義虛擬等多種類型的網卡；目前Air6101/Air8101系列默認使用的是WiFi網卡，默認編號為 socket.LWIP_STA；其他Air8000/Air780系列等默認使用的是4G網卡，默認編號為socket.LWIP_GP；

6. LuatOS上只需要直接使用默認的網卡，或者根據自己的需求調用API配置使用的某一種或者多種網卡即可，至于數據鏈路網絡承載的建立，ip地址的分配，完全由核心庫或者擴展庫自動實現，使用起來非常簡單；

7. 下面所列舉的網卡編號常量，僅僅是一個編號，關于這個編號的理解，分為以下兩種情況：

• 第一種是，AirXXXX設備（Air8000/Air780/Air6101系列）內自帶的網卡，這種網卡的編號是固定的，不允許配置修改；例如socket.LWIP_GP的編號為1，從LWIP_GP的字面意思來看，這個是蜂窩數據網絡網卡，所以使用蜂窩數據網絡（例如4G網絡）上網時，LuatOS內核固件中默認就使用了這個編號，而且LuatOS內核固件沒有開放接口允許把蜂窩數據網絡的網卡配置為其他編號；這種類型的網卡編號有socket.LWIP_GP，socket.LWIP_STA，socket.LWIP_AP;
• 第二種是，AirXXXX設備（Air8000/Air780/Air6101系列）需要外掛的網卡，這種網卡的編號，可以使用我們推薦的編號值，也可以使用自定義類型的編號值；例如通過SPI外掛CH390以太網卡時，這種網卡的編號可以使用推薦的socket.LWIP_ETH，也可以使用自定義的socket.LWIP_USER0/1/2/3/4/5/6/7中的任何一個；如果通過SPI外掛了5塊CH390以太網卡，這5塊以太網卡的編號可以從socket.LWIP_ETH、socket.LWIP_USER0/1/2/3/4/5/6/7，這9個網卡編號中選擇任意5個；

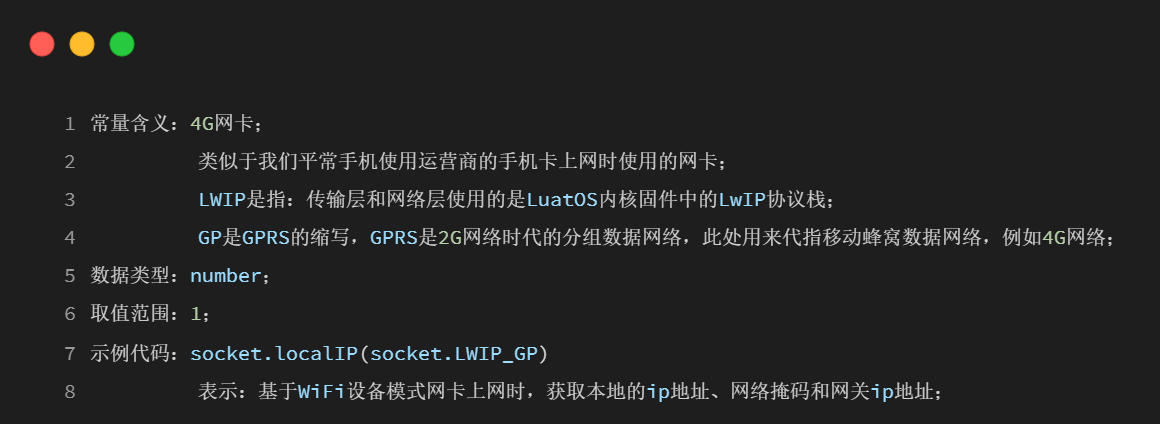

socket.LWIP_GP

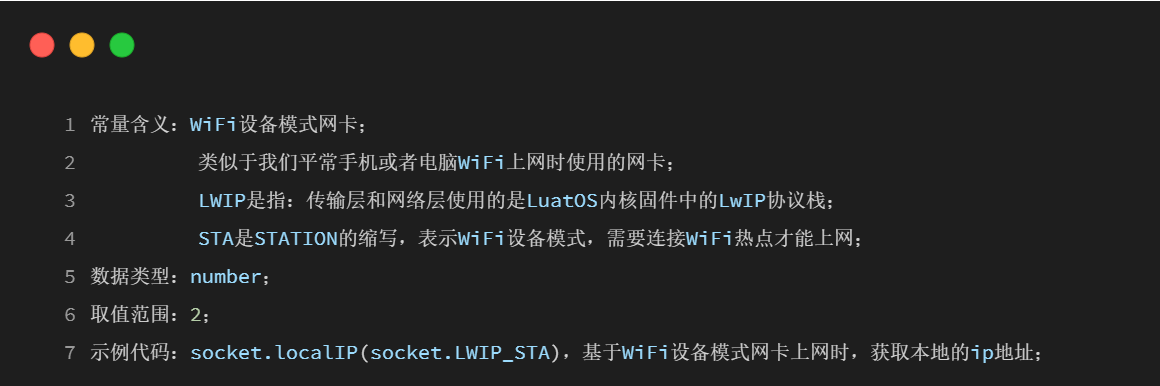

socket.LWIP_STA

socket.LWIP_AP

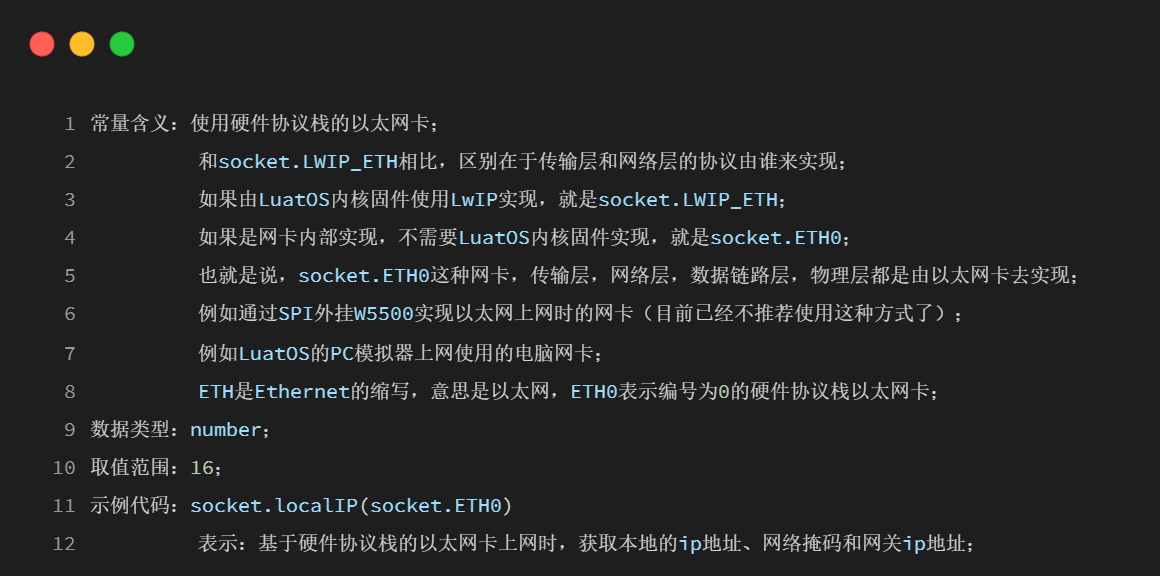

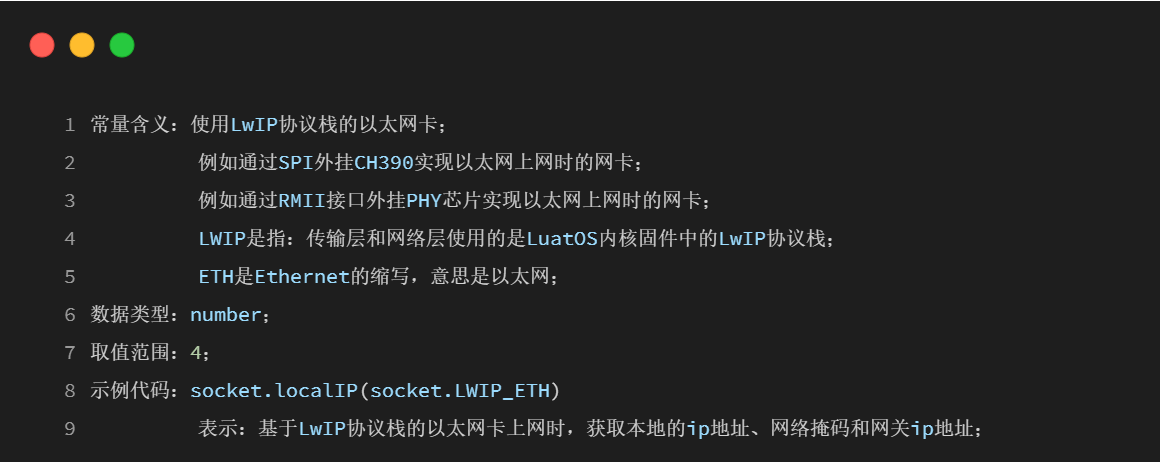

socket.LWIP_ETH

socket.ETH0

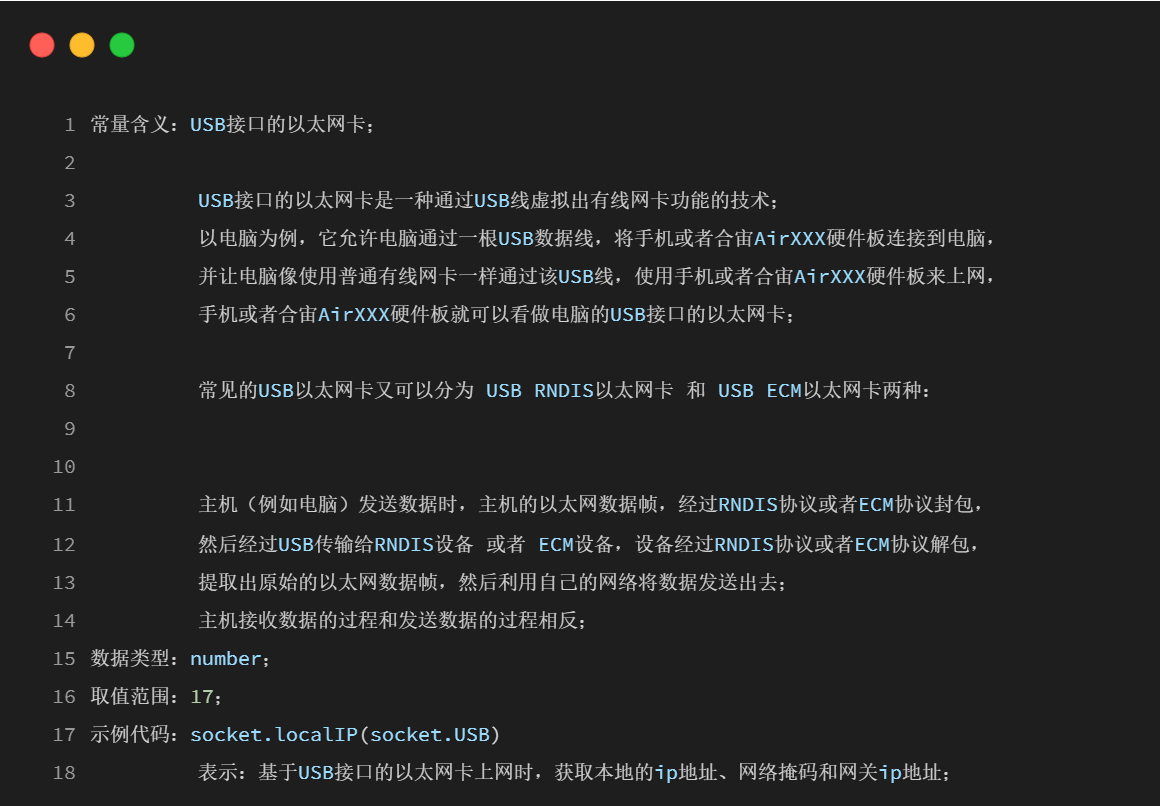

socket.USB

socket.LWIP_USER0

socket.LWIP_USER1

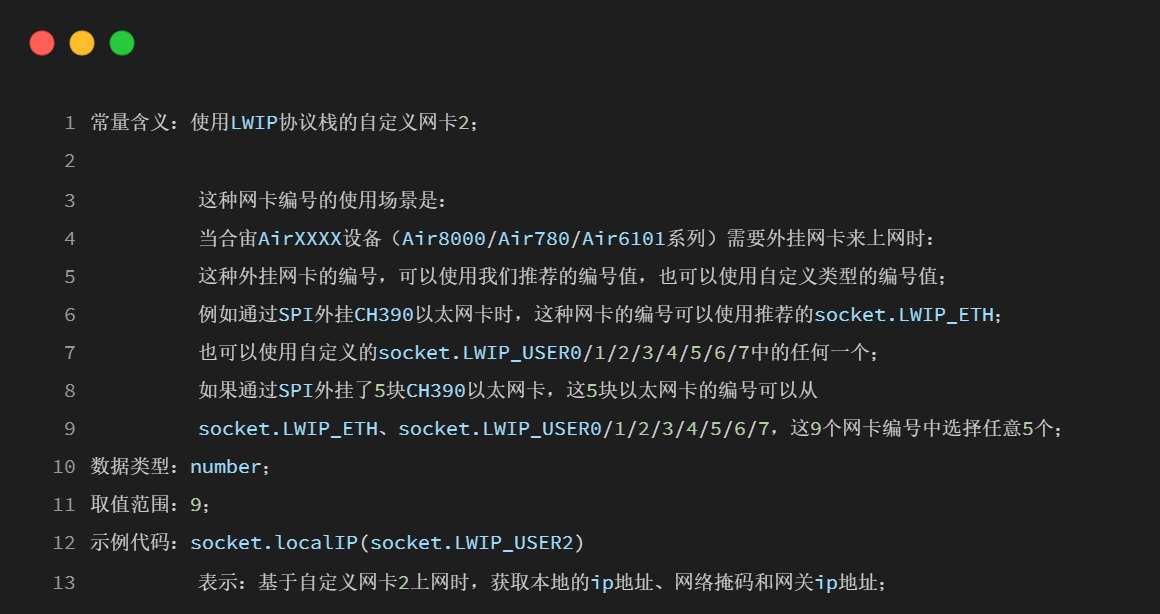

socket.LWIP_USER2

socket.LWIP_USER3

socket.LWIP_USER4

socket.LWIP_USER5

socket.LWIP_USER6

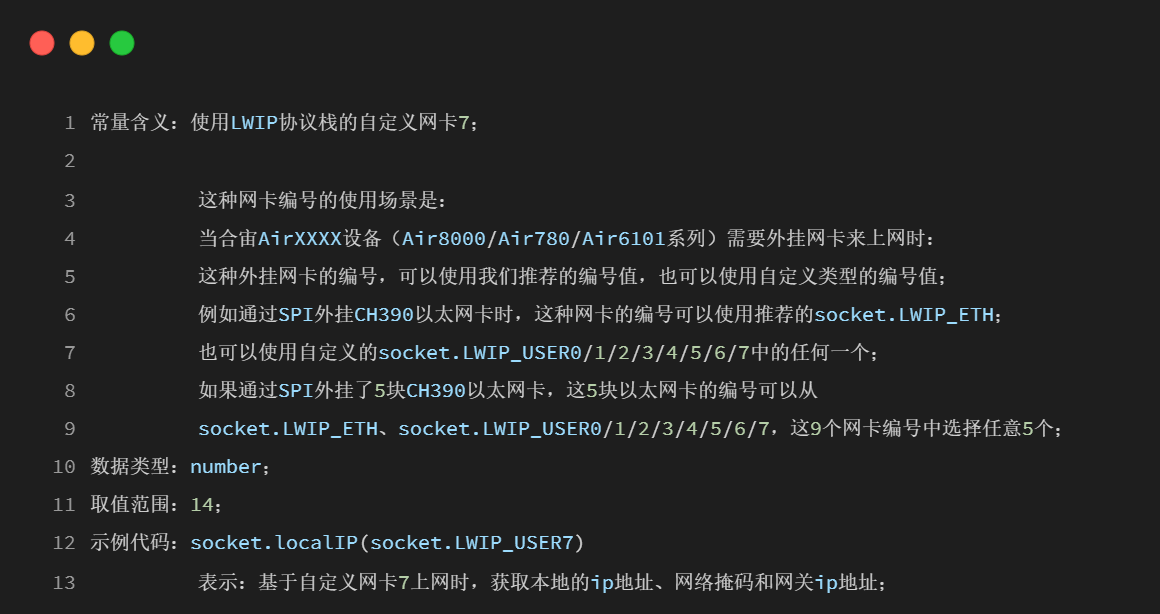

socket.LWIP_USER7

5.1.2 網絡事件：

"IP_RAEDY"

常量含義

表示某一個網絡適配器編號對應的網卡準備就緒，string類型； 此處的“準備就緒”是指：AirXXX硬件（例如Air780EPM）的某一個網卡在狹義或者廣義的內網內，和路由設備之間雙向通信的數據鏈路已經建立，并且已經獲取到了本地的ip地址； 4G網絡環境下，是指AirXXX硬件和4G運營商的分組數據網關之間的數據鏈路已經建立，并且分組數據網關已經給AirXXX硬件分配了運營商內部的私有ip地址；

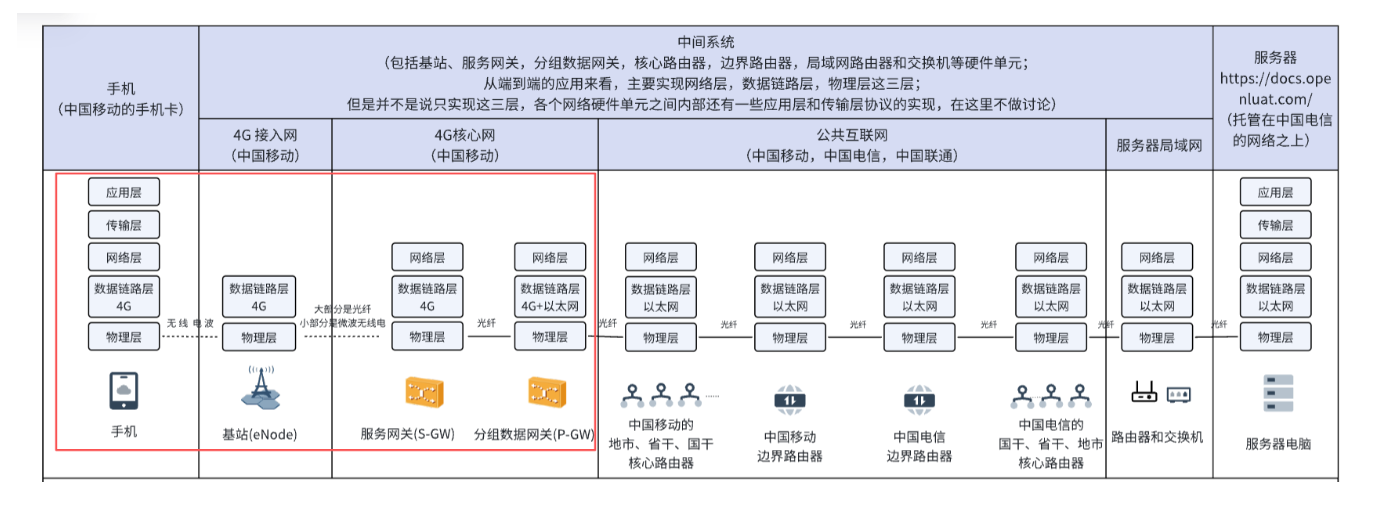

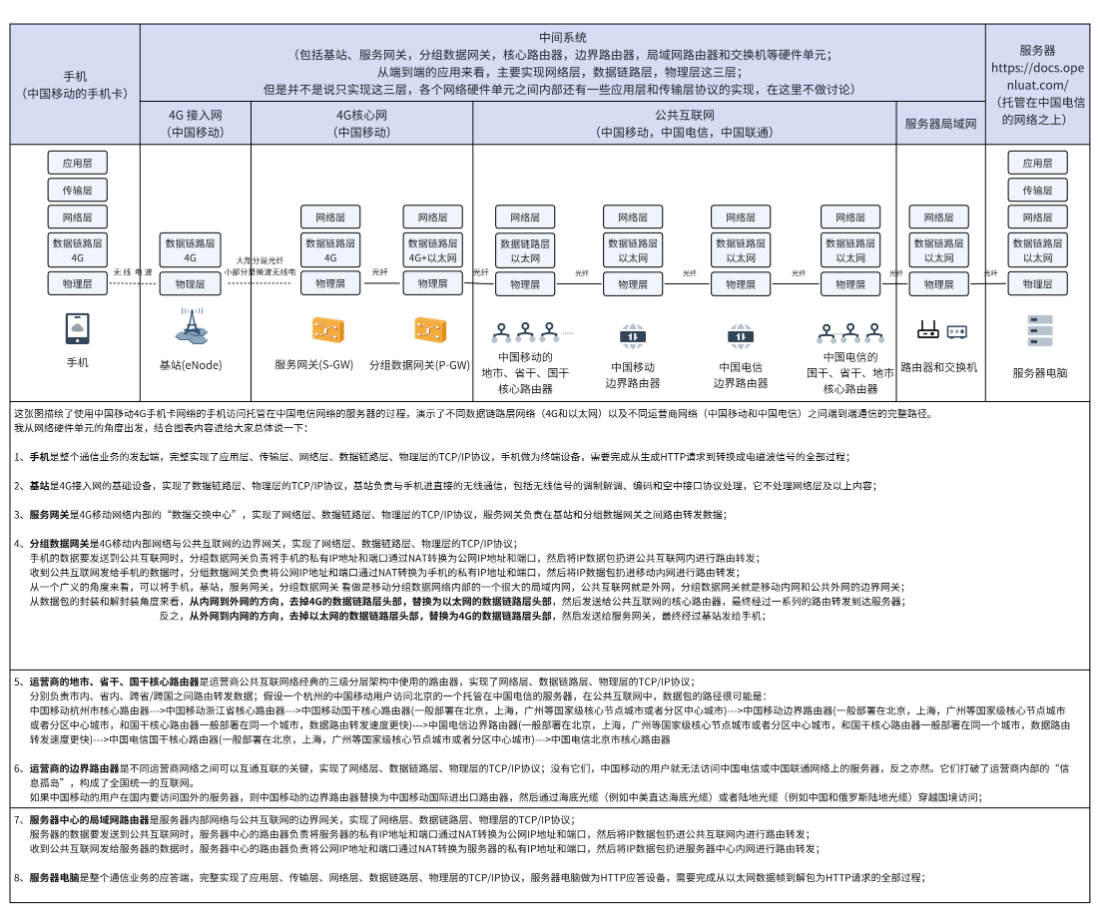

如下圖紅框所示（手機相當于AirXXX硬件，例如Air780EPM）：

一般來說，只要使用的sim卡沒有欠費，AirXXX硬件開機之后，3秒左右就可以產生4G網卡的"IP_READY"消息；

? 以太網網絡環境下，是指AirXXX硬件（例如Air8000）通過網線和內網內的路由器之間的數據鏈路已經建立，并且路由器已經給AirXXX硬件分配了內網內部的內網ip地址或者AirXXX硬件主動設置了內網靜態ip地址；

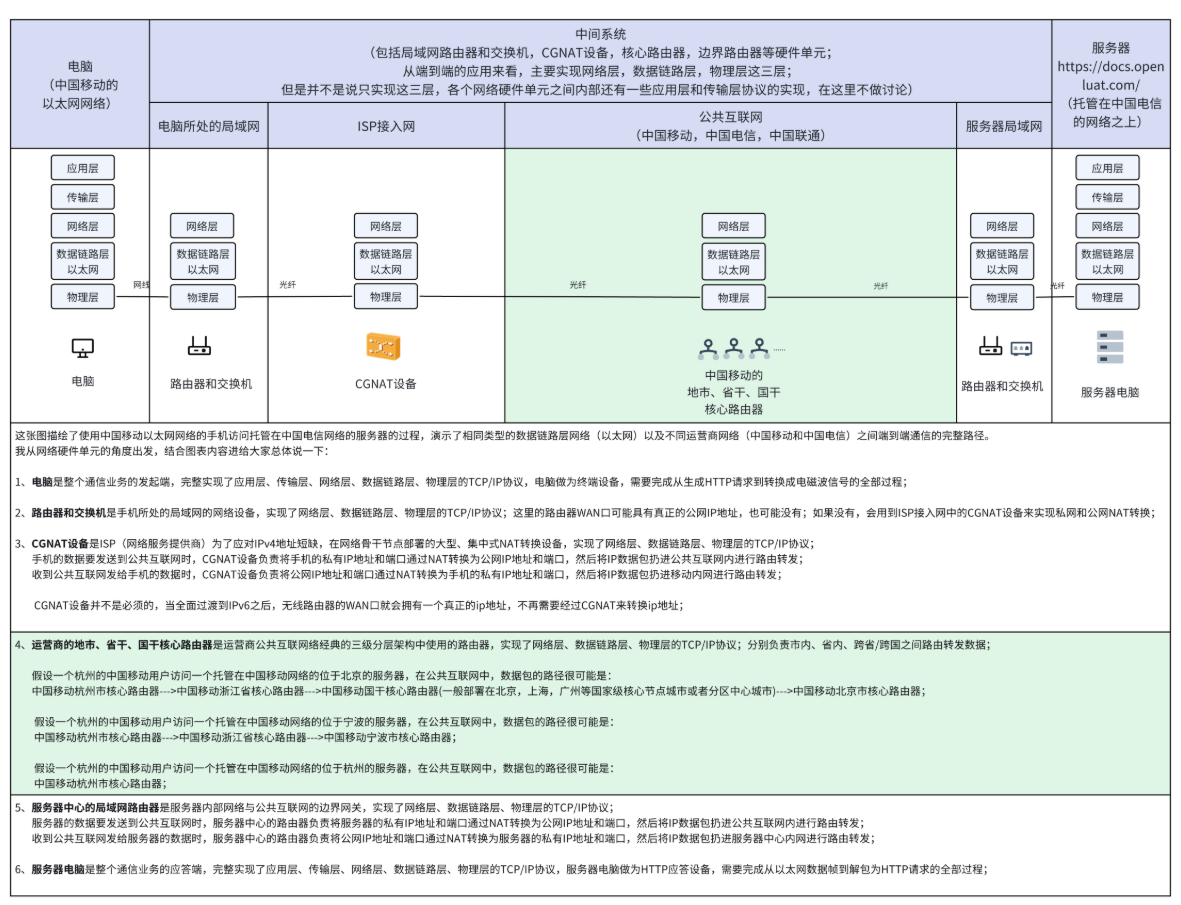

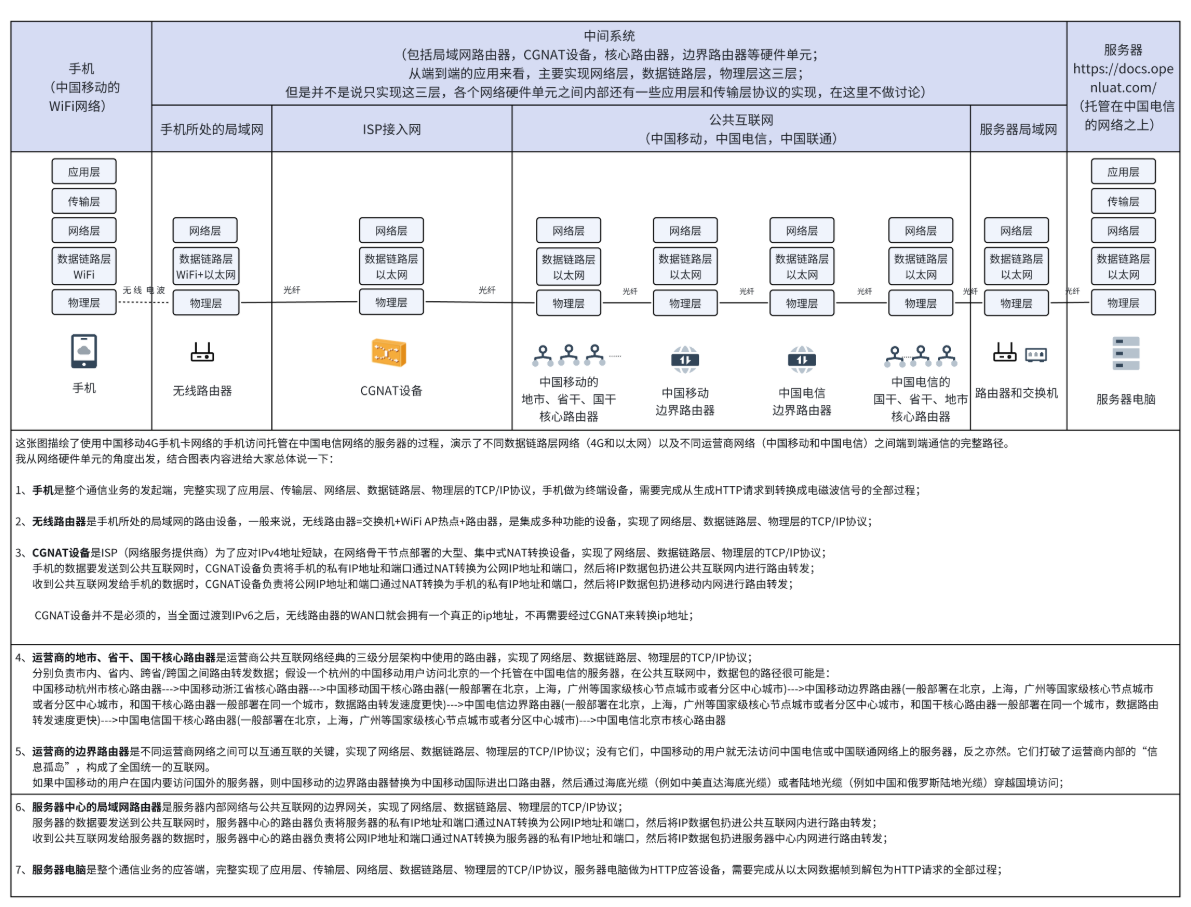

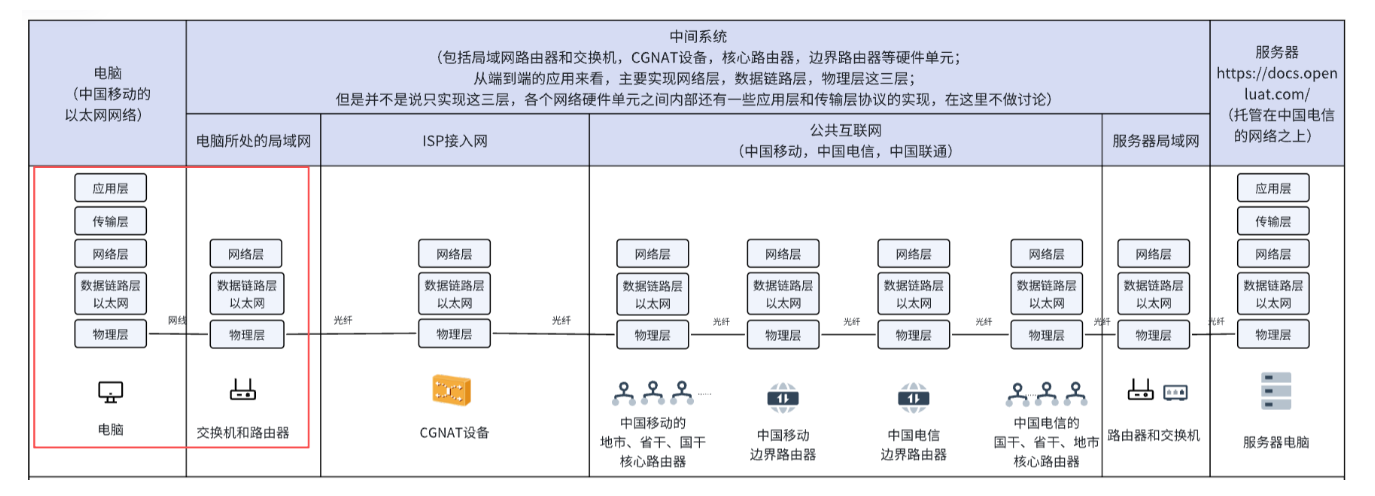

如下圖紅框所示（電腦相當于AirXXX硬件，例如Air8000）：

一般來說，只要通過網線和路由器之間的連接正常，2秒左右就可以產生以太網網卡的"IP_READY"消息； WiFi網絡環境下，是指AirXXX硬件（例如Air6101）通過WiFi連接上了內網的無線路由器，并且路由器已經給AirXXX硬件分配了內網的ip地址或者AirXXX硬件主動設置了內網靜態ip地址；

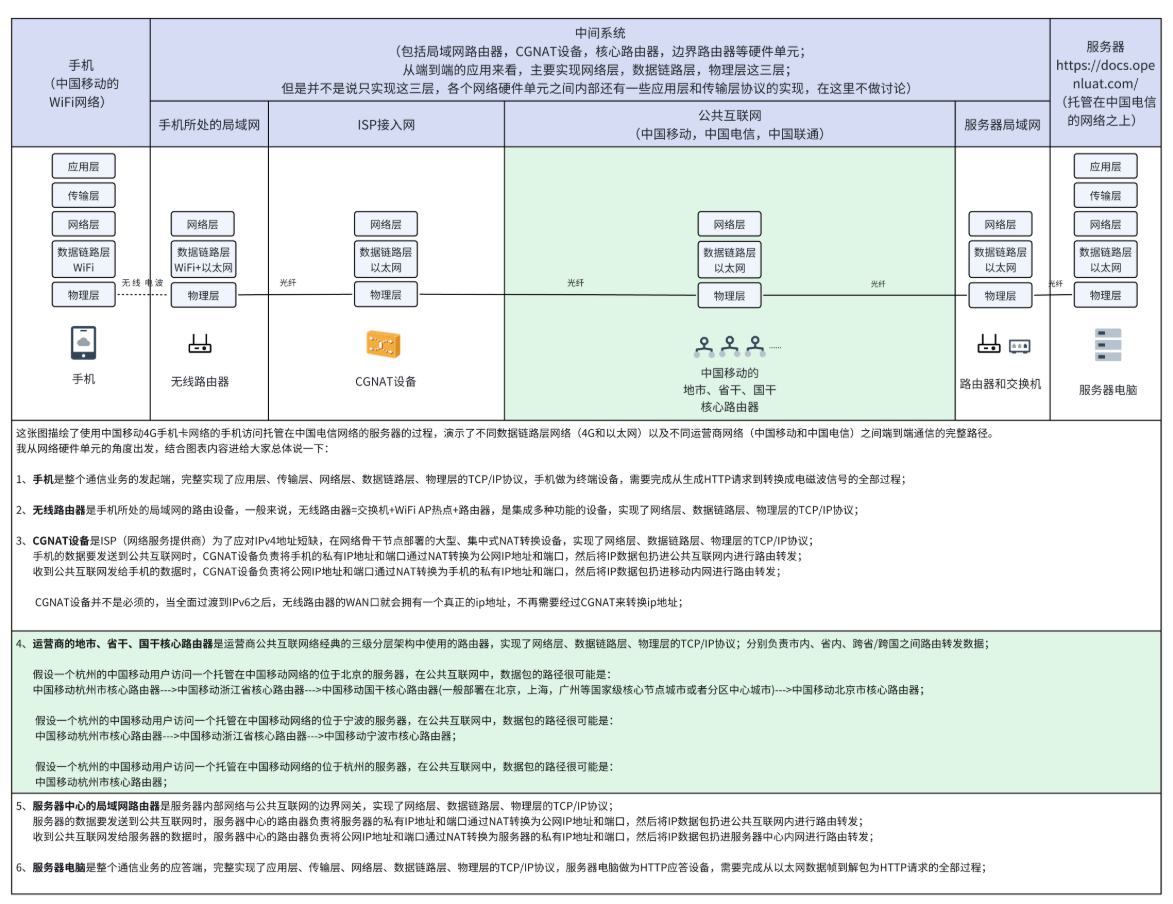

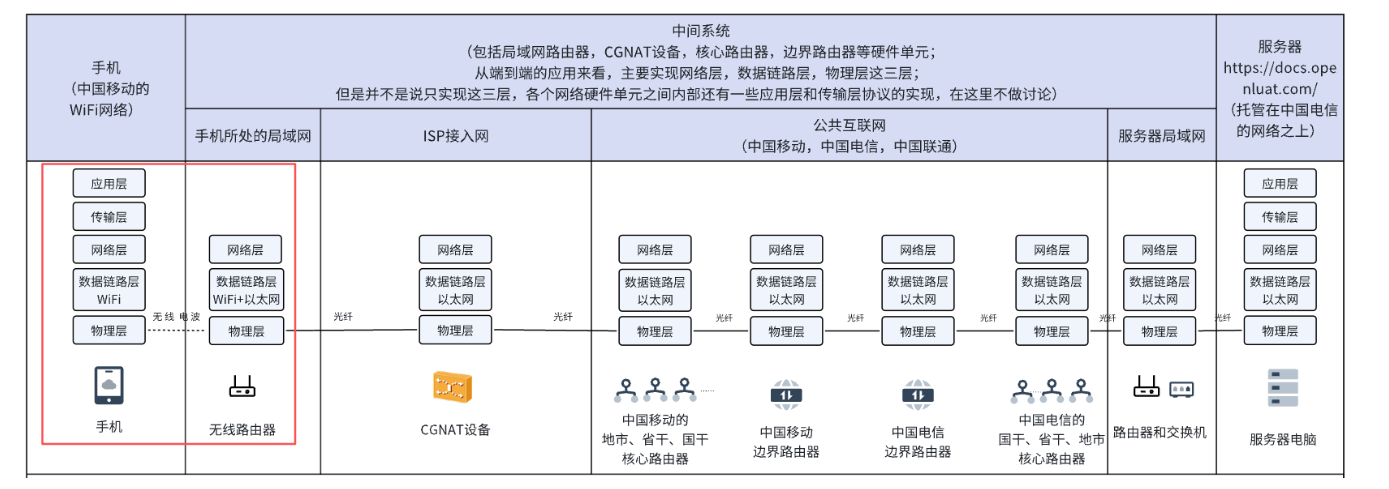

如下圖紅框所示（手機相當于AirXXX硬件，例如Air6101）；

一般來說，只要輸入正確的密碼去連接WiFi路由器，2秒左右就可以產生WiFi網卡的"IP_READY"消息；

發布并且處理"IP_RAEDY"消息的完整周期如下：

1、初始化配置某一種網卡（4G網卡不需要主動配置，WiFi和以太網需要調用exnetif的接口主動配置）；

2、配置成功之后，LuatOS內核固件會自動執行數據鏈路的建立以及ip地址的獲取動作；

3、準備就緒后，LuatOS內核固件中會執行sys.publish("IP_RAEDY", ip, adapter)發布全局消息；"IP_RAEDY"為消息名稱，string類型；ip為本地ip地址，string類型；adapter為網卡編號，number類型，和本文5.1.1章節所描述的網絡適配器編號常量對應；

4、LuatOS應用腳本中通過sys.subscribe或者sys.waitUntil訂閱處理"IP_RAEDY"這個消息； 如果使用sys.subscribe，要在第1步之前就要訂閱，否則會有遺漏"IP_RAEDY"消息的風險； 如果使用sys.waitUntil，在sys.waitUntil之前使用socket.adapter接口主動查詢下網卡狀態， 如果查詢結果是已經準備就緒，則不再需要sys.waitUntil，否則再使用sys.waitUntil；

對某一種網卡來說，以下兩種情況會產生"IP_READY"消息：

1、初始化配置網卡之后，網卡準備就緒后，會產生"IP_READY"消息；

2、如果網卡發生掉線產生了"IP_LOSE"消息，再次準備就緒后，會產生"IP_READY"消息；

再來看另外一個問題，如果某個網卡產生了"IP_READY"消息，是不是意味著使用這個網卡，肯定可以正常訪問外網了？這個是不一定的，以下圖中的WiFi網絡為例來說明一下：

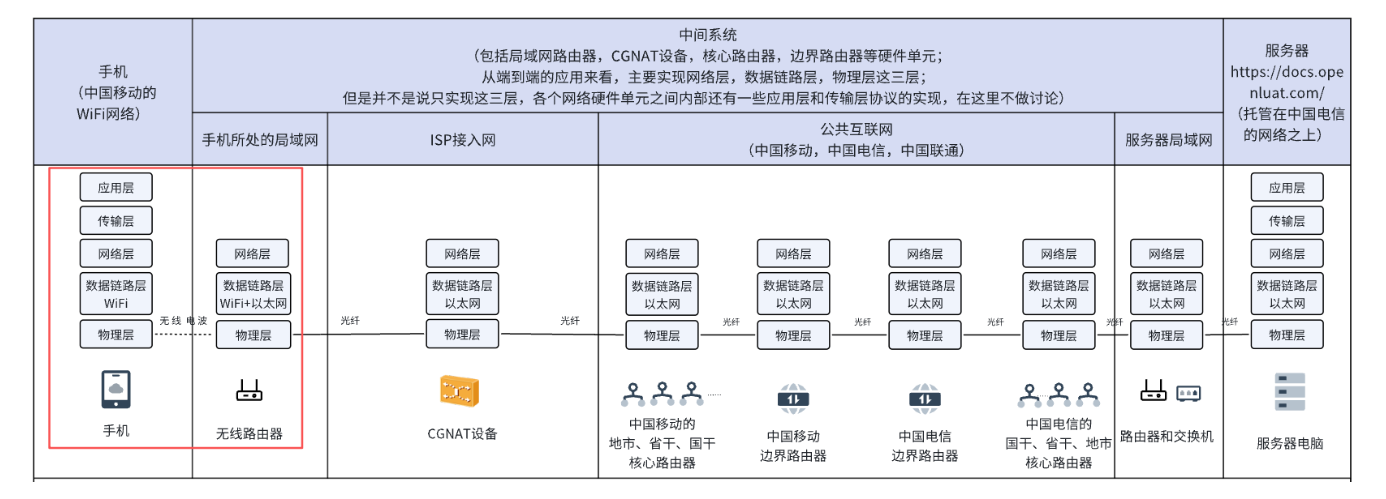

如果無線路由器已經正常上電，處于運行狀態，但是路由器并沒有連接外網（例如和ISP接入網的CGANT設備之間的光纖沒有連接）；

這種狀態下，紅框內的數據鏈路可以正常建立，并且無線路由器也可以給手機（類似于Air8000）分配內網ip地址，Air8000就能產生"IP_READY"消息，但是Air8000并不能訪問外網，因為無線路由器無法訪問外網；

同理，4G網絡環境下，以太網環境下的"IP_READY"消息都是表示一個廣義或者狹義的內網網絡環境準備就緒，能否訪問外網，取決于內網到外網以及整個外網的網絡環境是否正常；

也就是說：

沒有"IP_READY"是不能訪問外網的；

有"IP_READY"，大概率是可以訪問外網的，但是也存在一些極低極低的概率不能訪問外網；

即使如此，用戶在編程時，還是要以"IP_READY"來作為判斷可以連接外網的第一個條件，然后在應用層，使用socket，http，mqtt等網絡應用接口去實現自己的業務邏輯，如果socket，http，mqtt連接不成功，就有可能是外網不通，遇到這種情況，在socket，http，mqtt執行重連就行了，用戶不用關系鏈路層的異常的原因，只關于自己的應用層異常應該怎么處理就行了；

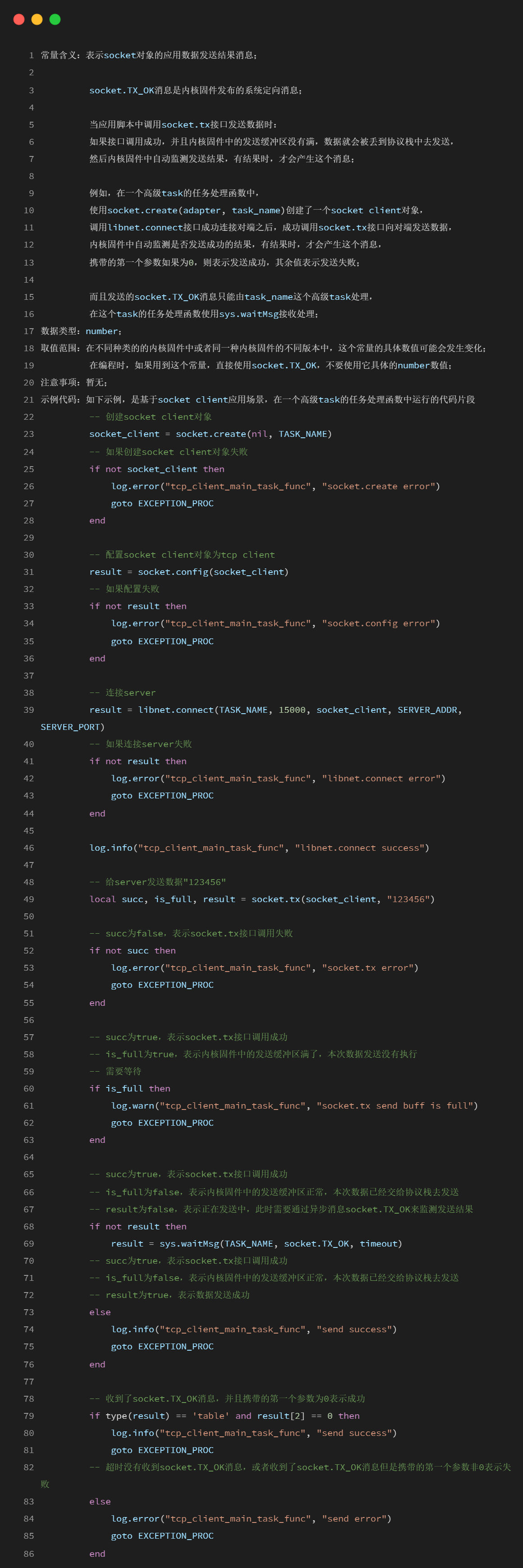

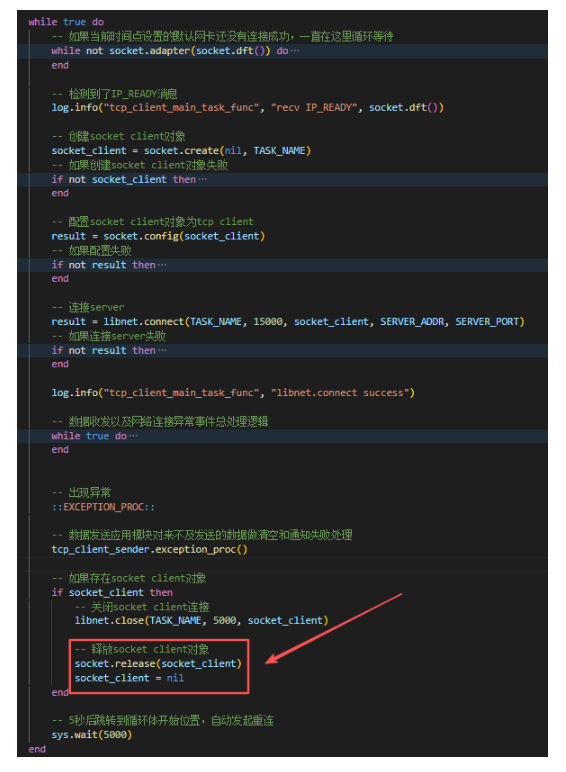

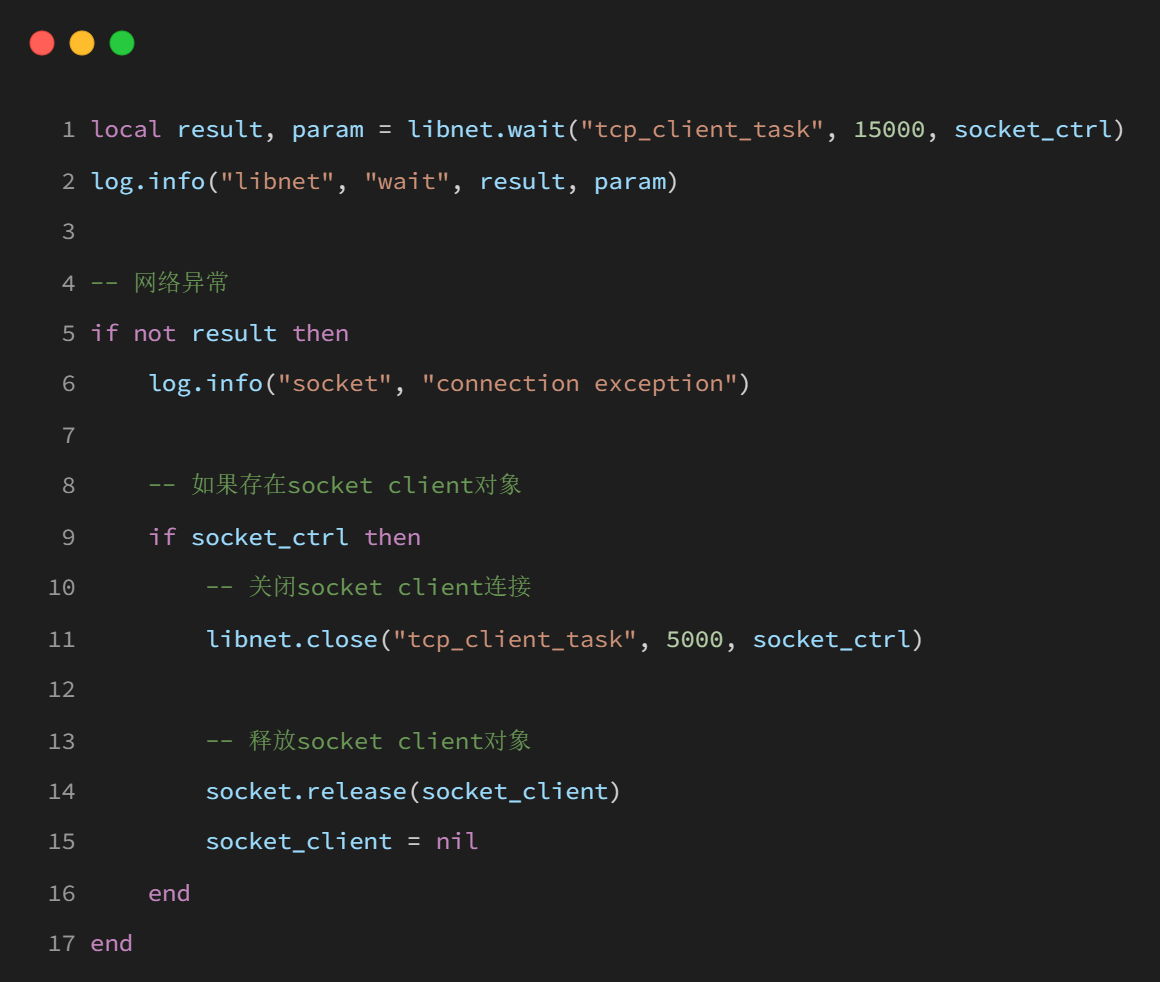

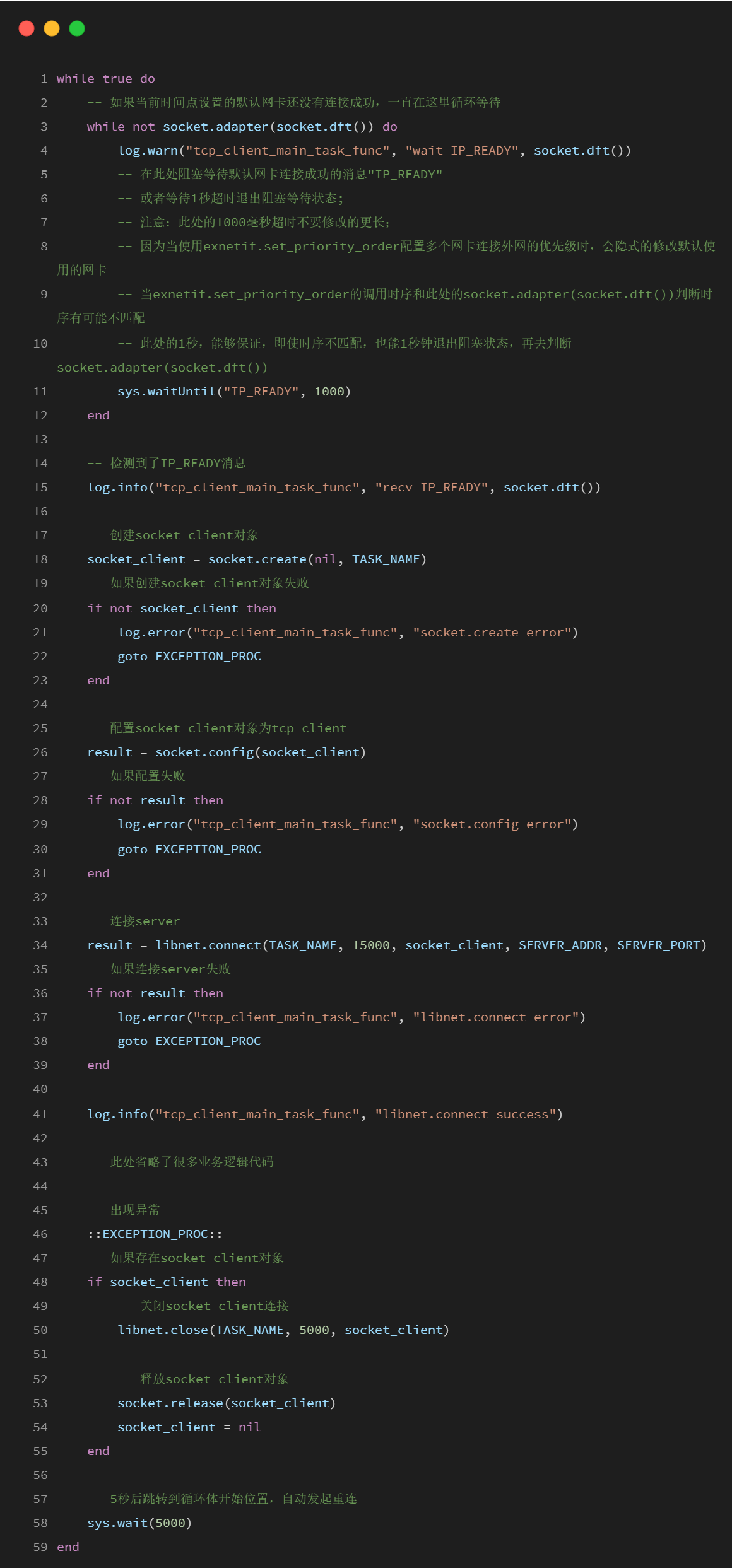

應用層的網絡業務的核心代碼邏輯如下所示：

使用示例

使用sys.subscribe處理的方式：

使用sys.waitUntil處理的方式：

"IP_LOSE"

常量含義

表示某一個網絡適配器編號對應的網卡從正常狀態下發生掉線，string類型；

發生掉線的原因包含但不僅僅包含以下幾種：

1、4G網絡環境下，sim卡不識別、sim卡欠費、沒有4G網絡信號等；

2、WiFi網絡環境下，WiFi路由器關閉、WiFi路由器做了限制、離開WiFi路由器有效信號范圍等；

3、以太網網絡環境下，以太網路由器關閉、以太網路由器做了限制、網線斷開等；

發生掉線后，LuatOS內核固件中會執行sys.publish("IP_LOSE", adapter)發布全局消息；"IP_LOSE"為消息名稱，string類型；adapter為網卡編號，number類型，和本文5.1.1章節所描述的網絡適配器編號常量對應；

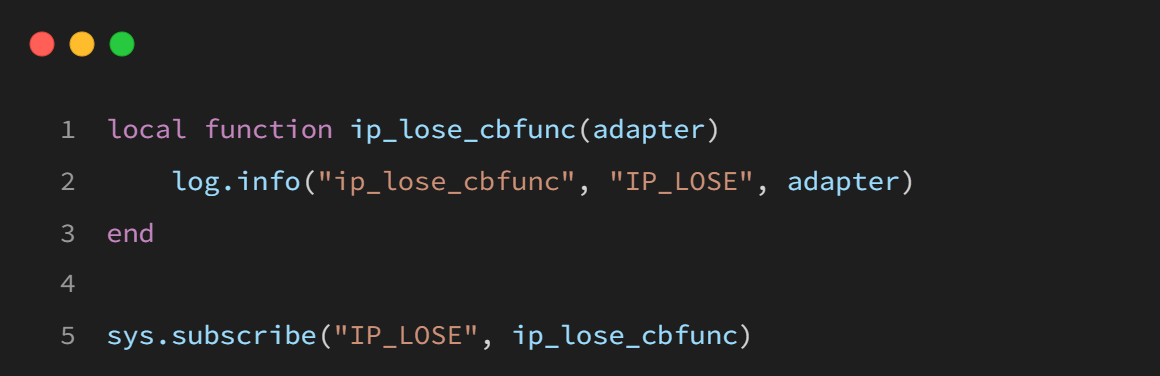

使用示例

一般情況下，推薦使用sys.subscribe處理的方式來監控"IP_LOSE"消息，監控到這個消息之后，可以根據自己的項目需求走一些具體項目業務邏輯的顯示，例如通知已斷網，但是不需要手動寫代碼再去控制網卡重試連網，因為在內核固件中，會自動重試連網動作；

socket.LINK（了解即可）

關于這個常量，了解即可，LuatOS項目應用腳本程序中不推薦使用

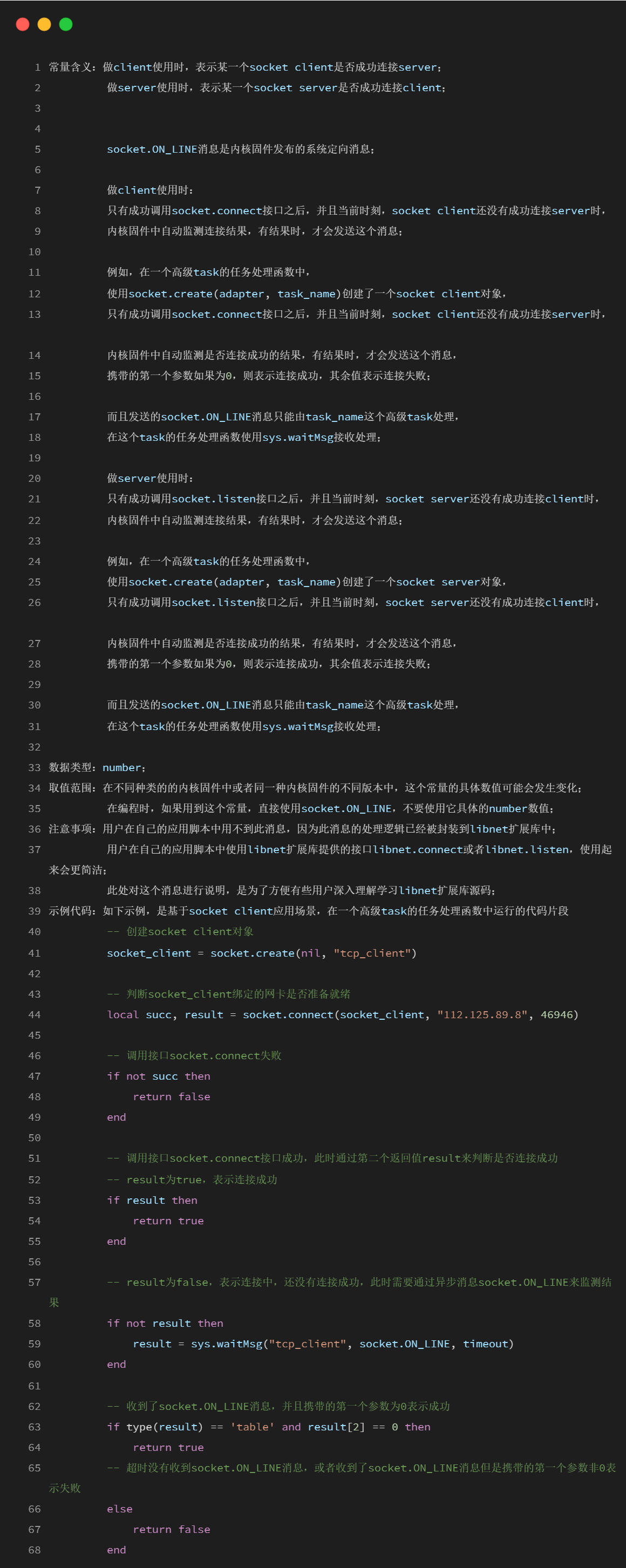

socket.ON_LINE（了解即可）

關于這個常量，了解即可，LuatOS項目應用腳本程序中不推薦使用

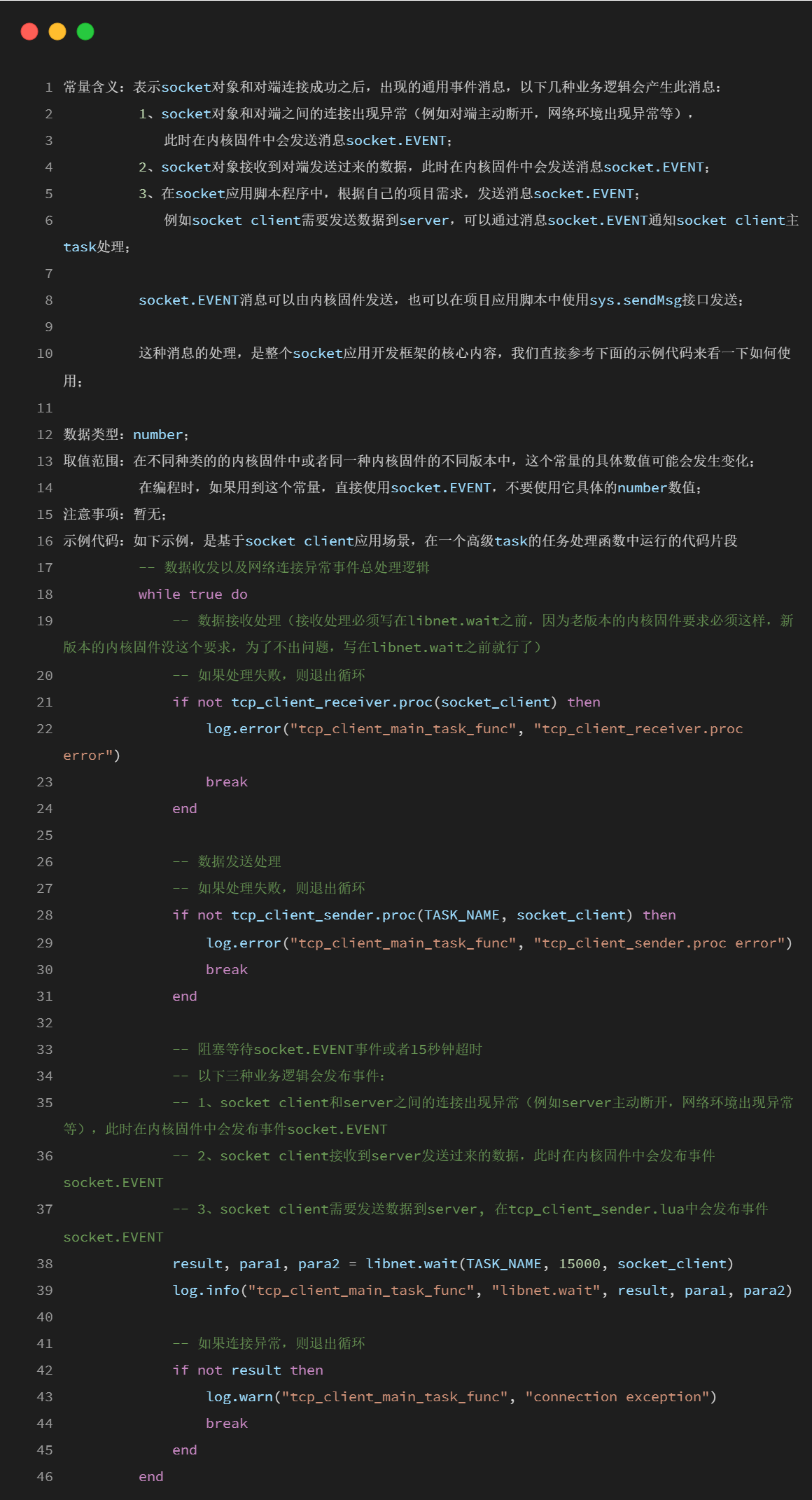

socket.EVENT

socket.TX_OK（了解即可）

關于這個常量，了解即可，LuatOS項目應用腳本程序中不推薦使用

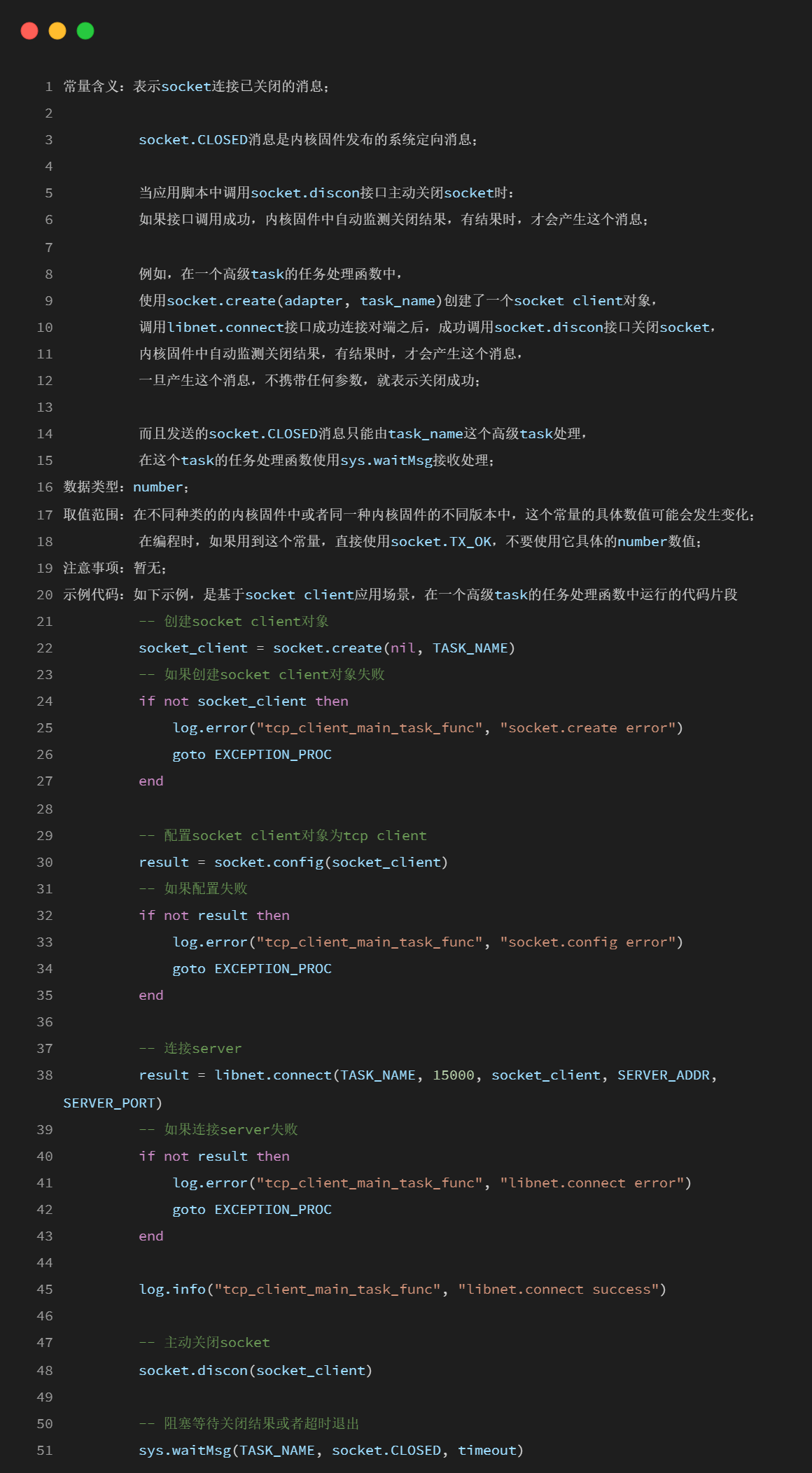

socket.CLOSED（了解即可）

關于這個常量，了解即可，LuatOS項目應用腳本程序中不推薦使用

5.2 函數詳解

socket核心庫提供的api比較多，有一部分api是異步操作，使用起來比較復雜，已經不推薦使用，在此處就不再講解；如果大家還需要了解這些已經不推薦的異步api的使用方法

這些不推薦的異步api，在libnet擴展庫中已經被封裝成了同步api，使用起來更加方便，在下一章節，我們會詳細講解這些libnet擴展庫中的同步api接口；

除此之外，socket核心庫還有一些同步api接口，這些api主要涉及到網卡操作，socket的創建、配置、讀取、銷毀等功能，本章節，我們先詳細學習一下這些同步api接口；

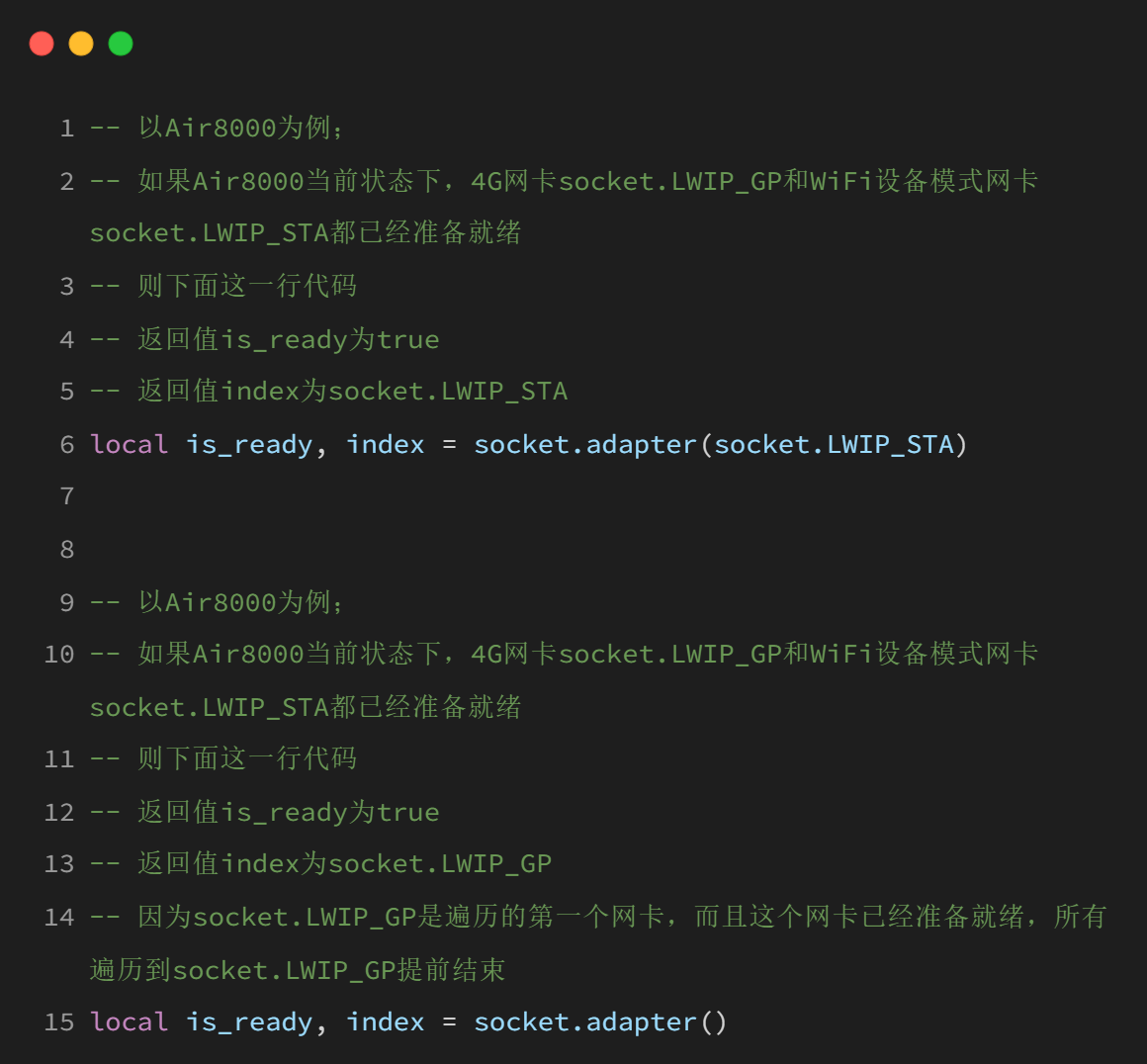

socket.adapter(adapter_id)

功能

查看網卡的聯網狀態

參數

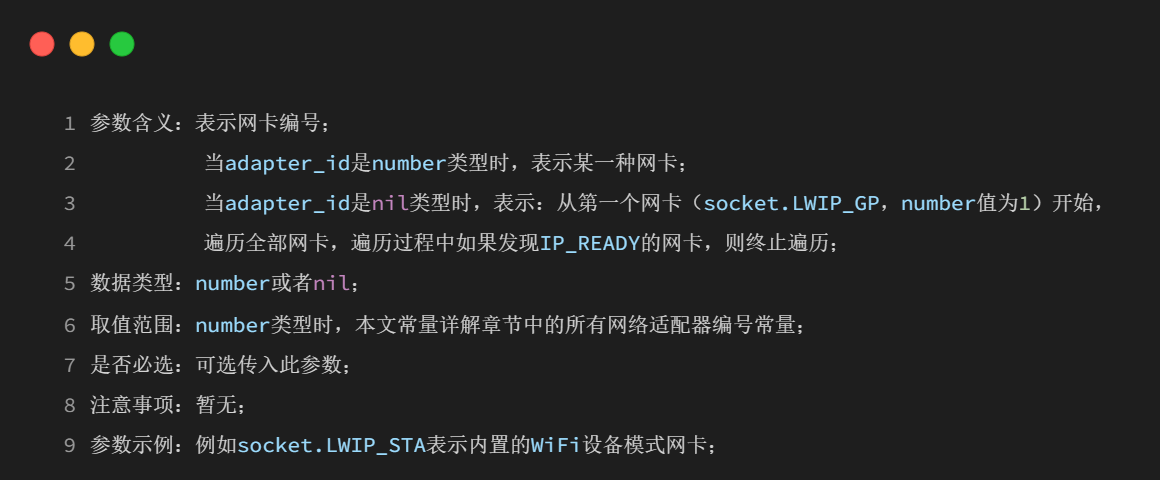

adapter_id

返回值

local is_ready, index = socket.adapter(adapter_id)

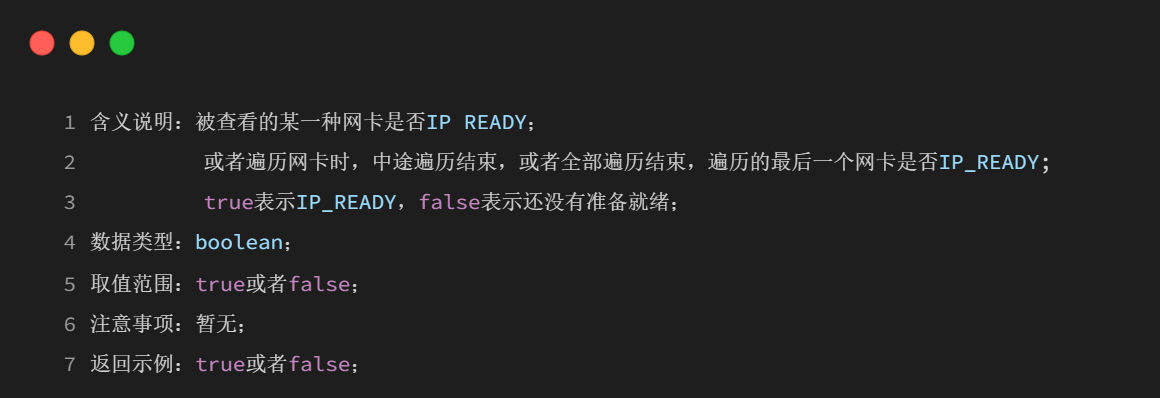

is_ready

index

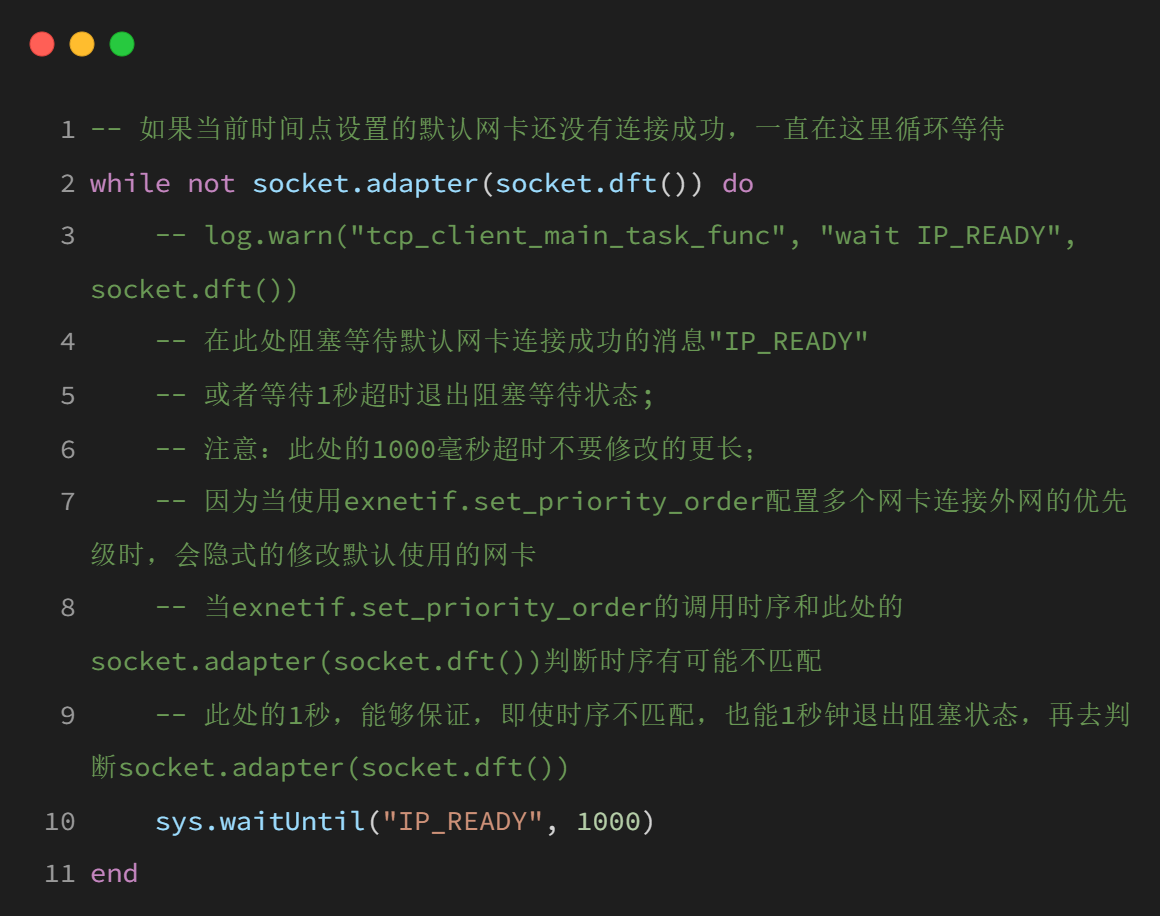

示例

socket.dft(adapter_id)

功能

讀取或者設置當前使用的默認網卡；

默認網卡的作用如下：

創建socket，mqtt，http等網絡應用對象時，可以通過參數主動指定要使用的網卡；

如果沒有制定，就會使用系統中的默認網卡；

例如：

socket.create(socket.LWIP_GP, "tcp_task") 表示使用socket.LWIP_GP網卡創建一個socket對象，后續這個socket對象的所有數據通信都會基于socket.LWIP_GP網卡進行；

socket.create(nil, "tcp_task") 表示使用當前時刻的默認網卡創建一個socket對象，后續這個socket對象的所有數據通信都會基于當前時刻的默認網卡進行；

socket.create(nil, "tcp_task")等價于socket.create(socket.dft(), "tcp_task")；

默認網卡的設置有以下三種方式：

1、LuatOS內核固件運行起來之后，已經初始化設置了默認網卡；目前Air8000/Air780系列等默認使用的是4G網卡，編號為socket.LWIP_GP；Air6101/Air8101系列默認使用的是WiFi設備模式網卡，編號為 socket.LWIP_STA；

2、使用擴展庫exnetif中的接口exnetif.set_priority_order配置單網卡或者多網卡時，set_priority_order接口內部會根據配置自動設置默認網卡；

3、LuatOS項目的用戶應用腳本運行起來之后，在腳本中可以調用接口socket.dft(adapter_id)主動設置新的默認網卡adapter_id；

在這三種設置默認網卡的方式中：

第1種設置方式，用戶無法參與設置；

第2種設置方式，用戶可以參與設置，如果需要更改設置默認網卡，推薦使用這一種方式；這樣設置有兩個好處：

1、exnetif擴展庫已經高度集成，使用這個擴展庫提供的接口，無論是單網卡設置還是多網卡設置，使用起來非常方便；

2、默認網卡設置和具體的socket，mqtt，http網絡應用解耦，用戶只需要在初始化時配置一次，所有的網絡應用中不要再指定具體的網卡，就可以使用初始化配置的優先級使用默認網卡；

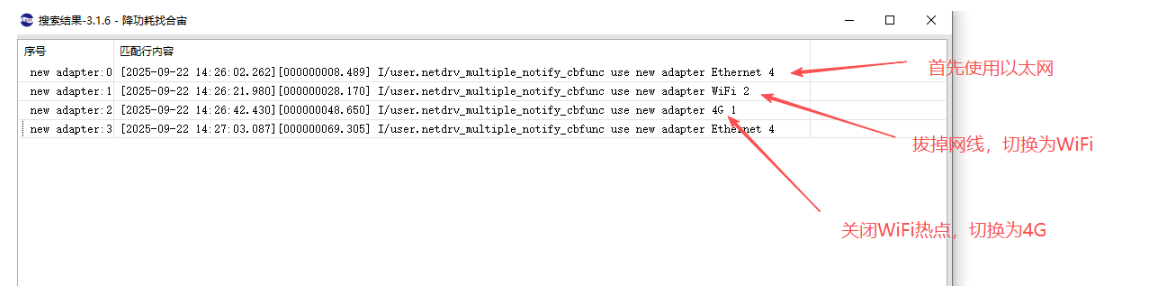

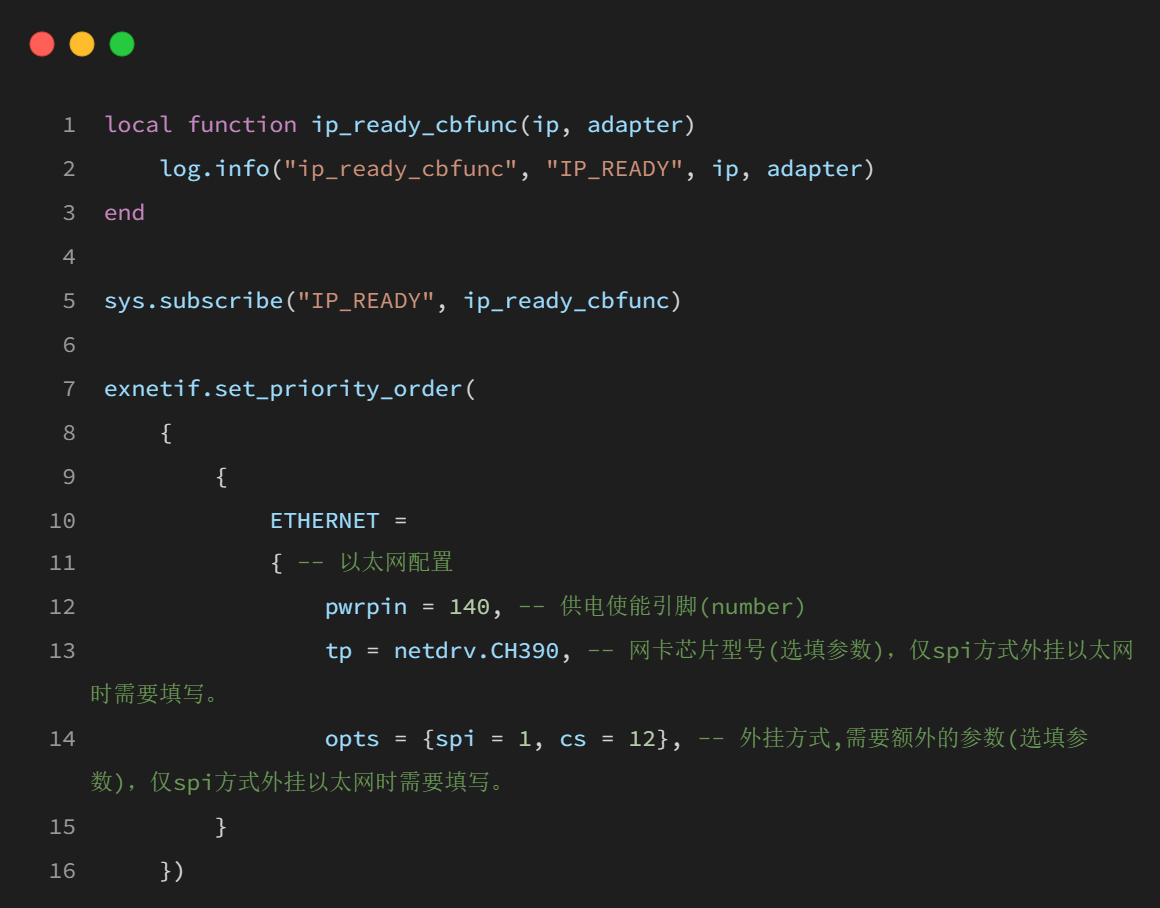

我們結合實際代碼看一下exnetif擴展庫接口的使用方式；

第3種設置方式，用戶可以參與設置，如果需要更改設置默認網卡，不推薦使用這一種方式；因為和第2種方式相比，使用起來會復雜；

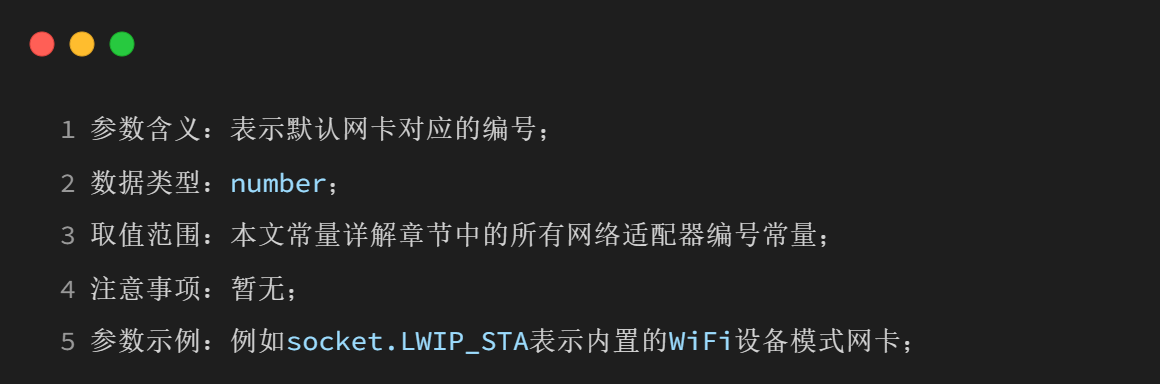

參數

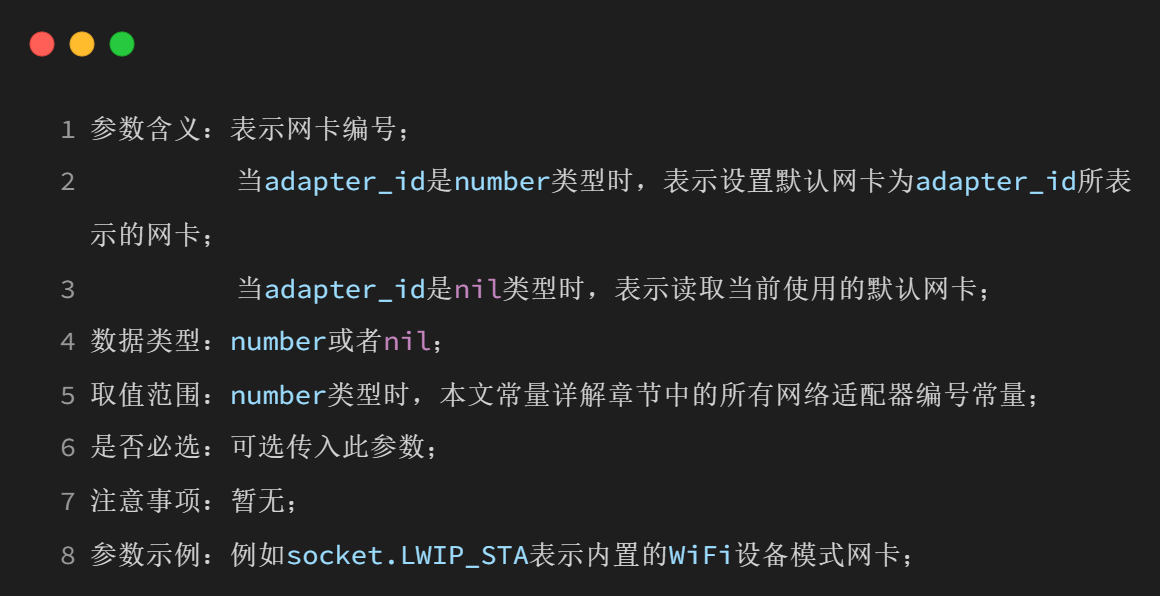

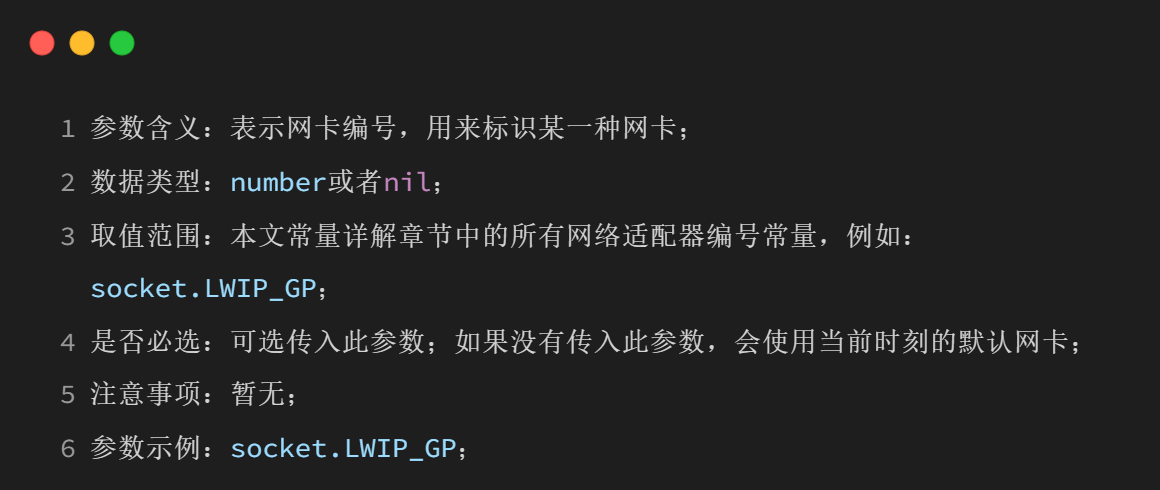

adapter_id

返回值

查詢默認網卡時：

local adapter_id, last_reg_adapter_id = socket.dft()

adapter_id

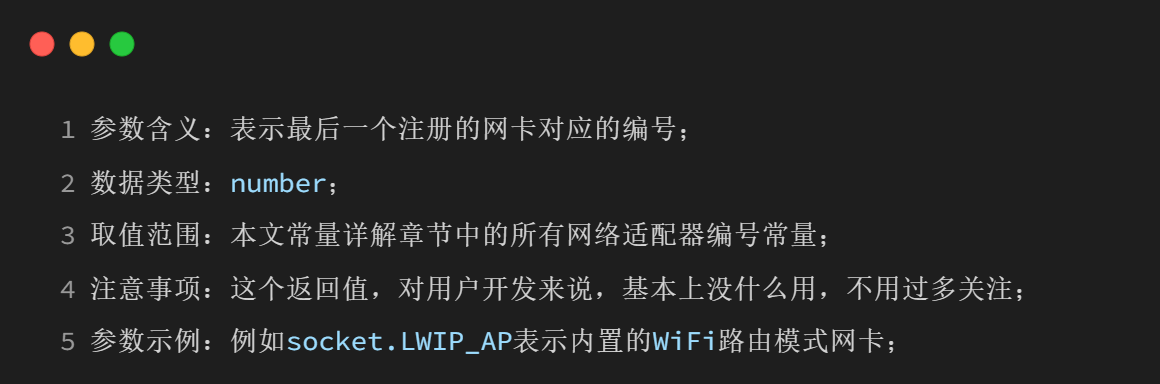

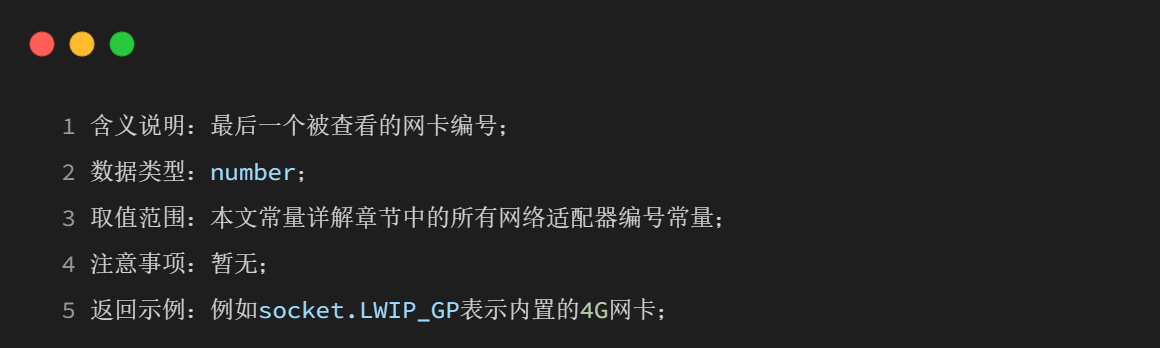

last_reg_adapter_id

設置默認網卡時：

local new_adapter_id, last_reg_adapter_id = socket.dft(adapter_id)

new_adapter_id

last_reg_adapter_id

示例

不推薦直接使用socket.dft來設置默認網卡，所有此處不再列舉設置功能的示例，僅列舉查詢功能的示例

socket.localIP(adapter_id)

功能

獲取某個網卡上的本地 ip地址、網絡掩碼和網關地址；

只有網卡準備就緒后，才能讀取到這三個值；

參數

adapter_id

返回值

local ip, netmask, gateway = socket.localIP(adapter_id)

有三個返回值 ip, netmask, gateway

192.168.31.156 255.255.255.0 192.168.31.1 nil

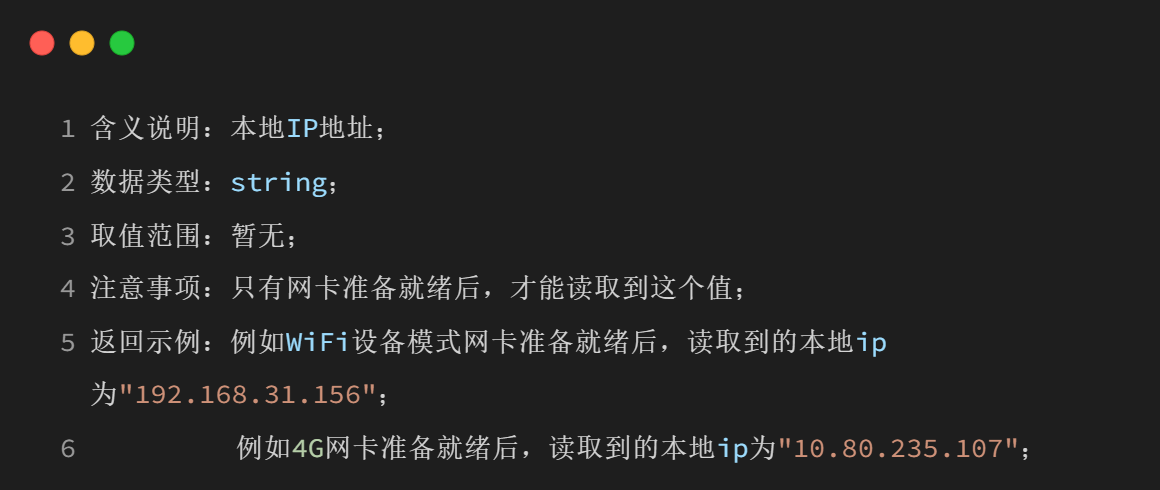

ip

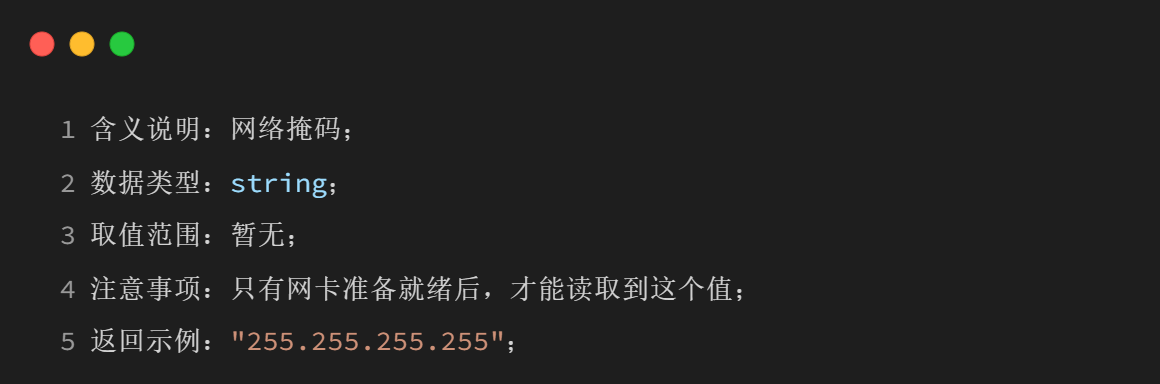

netmask

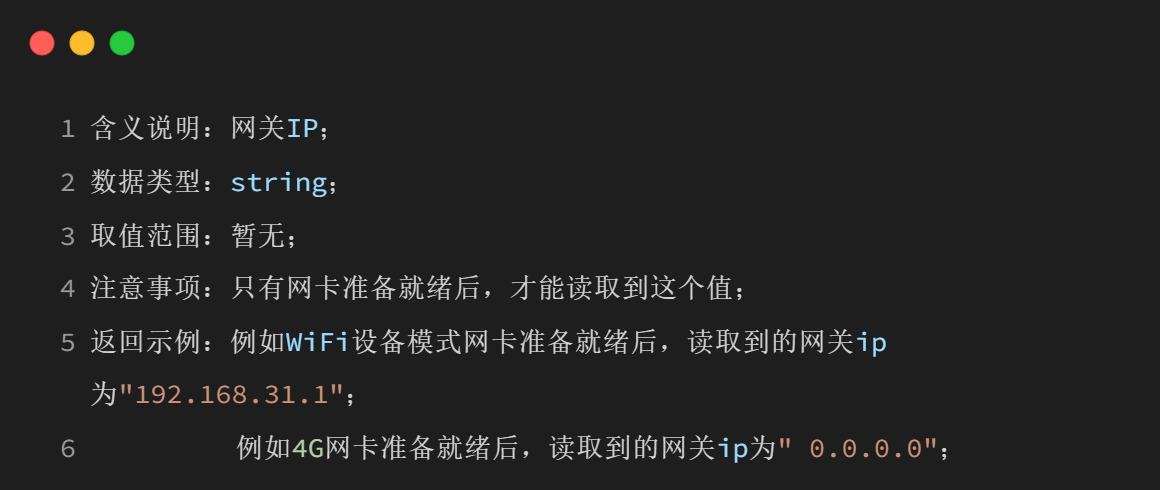

gateway

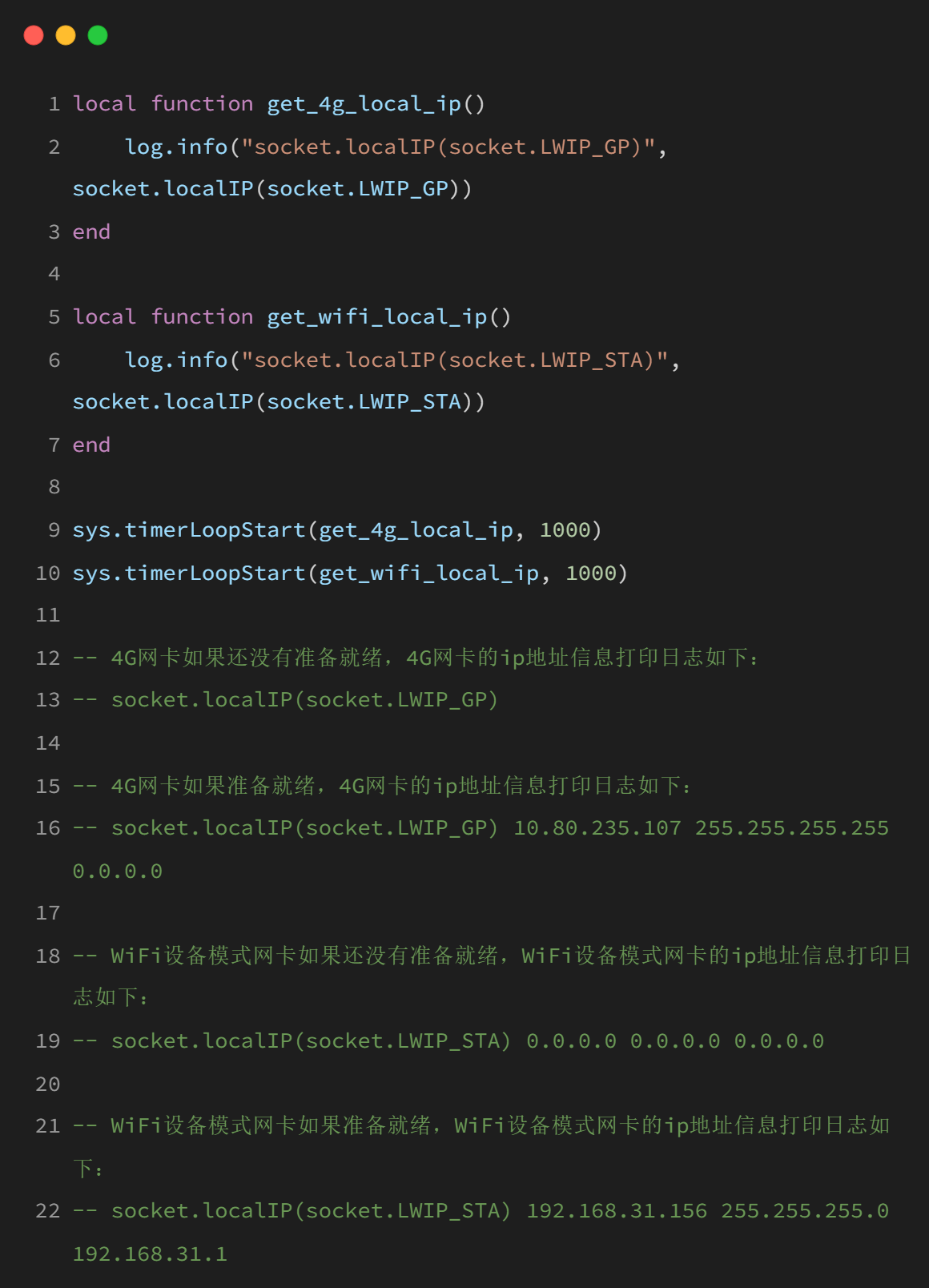

示例

socket.setDNS(adapter_id, dns_index, ip)

功能

設置某個網卡使用的DNS服務器IP地址；

內核固件中有4個位置可以存儲DNS服務器IP地址；

對應的位置索引為本接口的dns_index參數，取值范圍為1到4；

所以最多同時存在4個DNS服務器IP地址；

DNS服務器IP地址有兩大類：

1、第一類是：網卡初始化過程中，自動從網絡運營商獲取到默認的DNS服務器IP地址；

? 這一類DNS服務器IP地址通常由2個或者1個，這一類DNS服務器IP地址存儲在dns_index為3和4的位置；

2、第二類是：在應用腳本程序中調用socket.setDNS接口手動設置的自定義的DNS服務器IP地址；例如：

socket.setDNS(socket.LWIP_GP, 1, "223.5.5.5")表示為4G網卡在位置1設置自定義的DNS服務器IP地址"223.5.5.5"，這個DNS服務器IP地址是阿里云提供的DNS服務器IP地址；

socket.setDNS(socket.LWIP_GP, 2, "114.114.114.114")表示為4G網卡在位置2設置自定義的DNS服務器IP地址"114.114.114.114"，這個DNS服務器IP地址是國內通用的DNS服務器IP地址；

DNS解析服務的邏輯是：

遍歷位置1到4的DNS服務器IP地址；

如果當前位置存在DNS服務器IP地址，則解析域名，每個DNS服務器IP地址嘗試3次，每次超時分別是1秒鐘、2秒鐘、3秒鐘；

如果當前位置不存在DNS服務器IP地址，則直接跳過；

也就是說，如果4個位置上都有DNS服務器IP地址，則最多嘗試12次，最長超時24秒可以返回解析結果；

為了防止出現默認的DNS服務器IP地址解析服務器不穩定的問題，把位置3和4用來存儲默認的DNS服務器IP地址，同時，可以在位置1和2設置為自定義的DNS服務器IP地址，如下所示，為了方便用戶參考使用，我們在每個網絡應用demo中，已經為所有使用到的網卡增加了如下配置：

參數

adapter_id

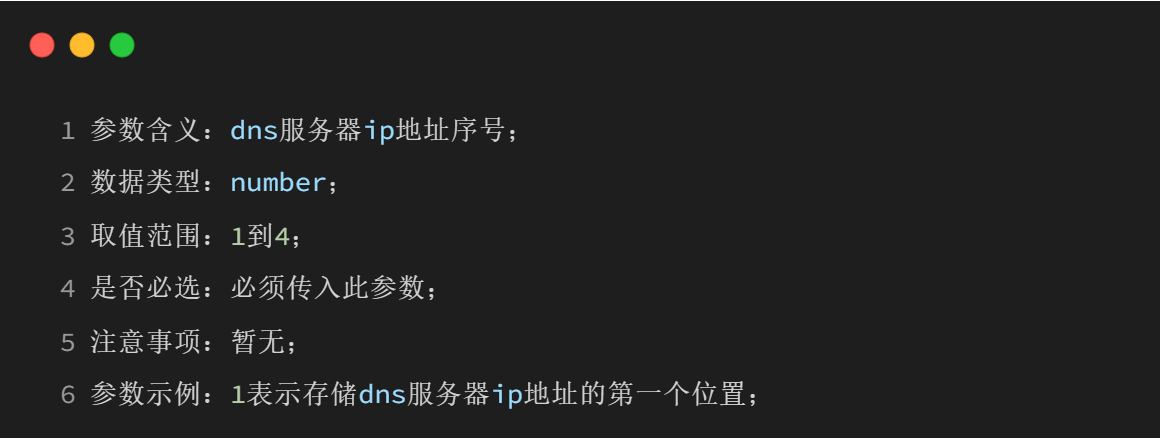

dns_index

ip

返回值

local result = socket.setDNS(adapter_id, dns_index, ip)

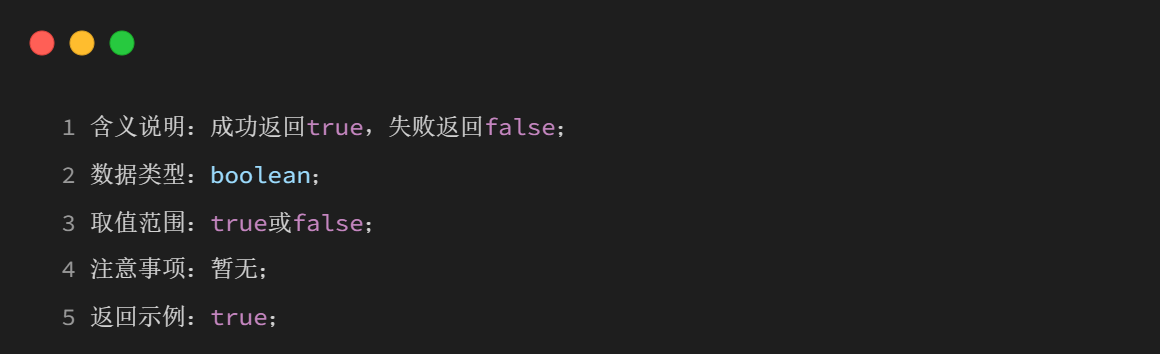

result

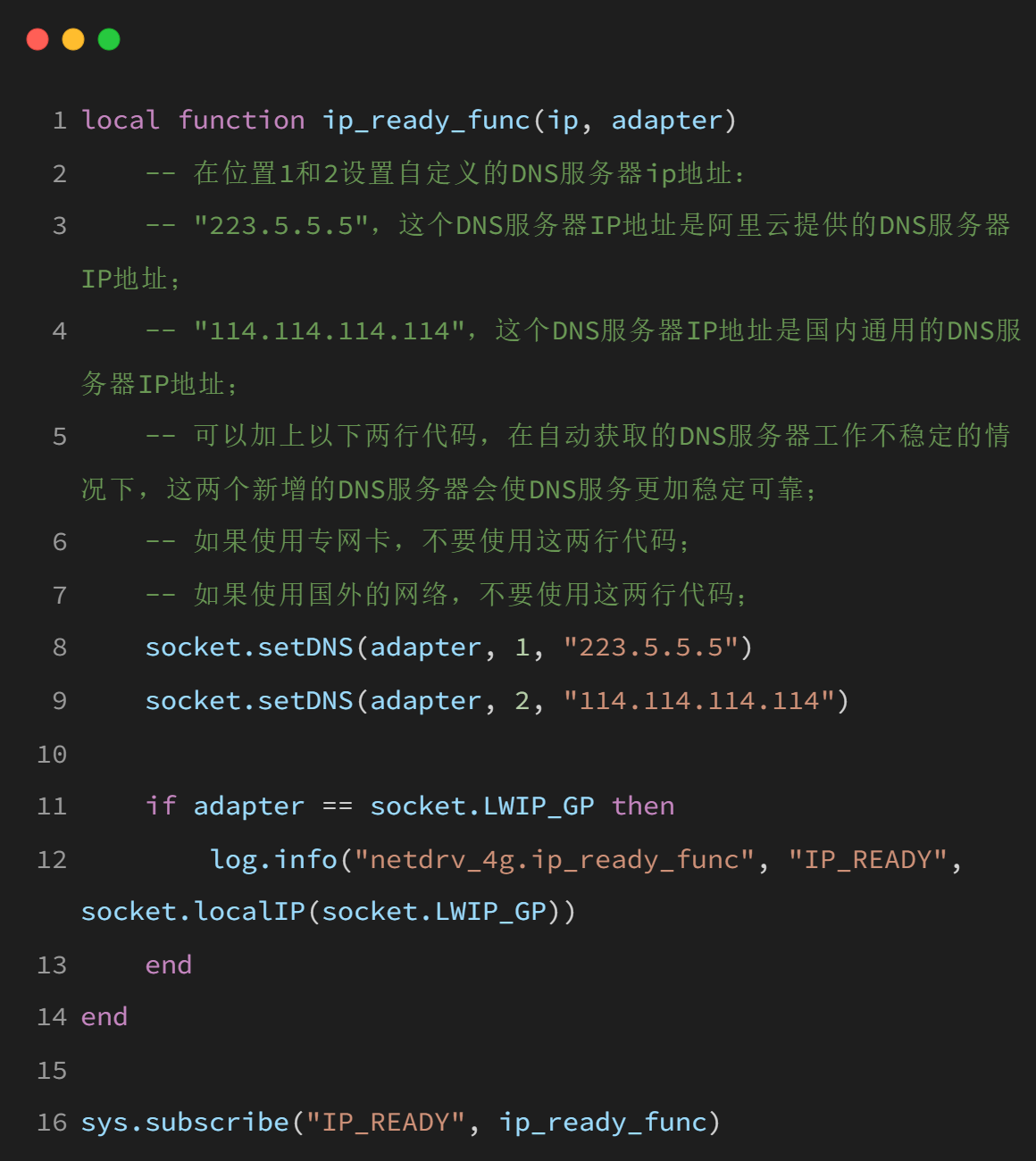

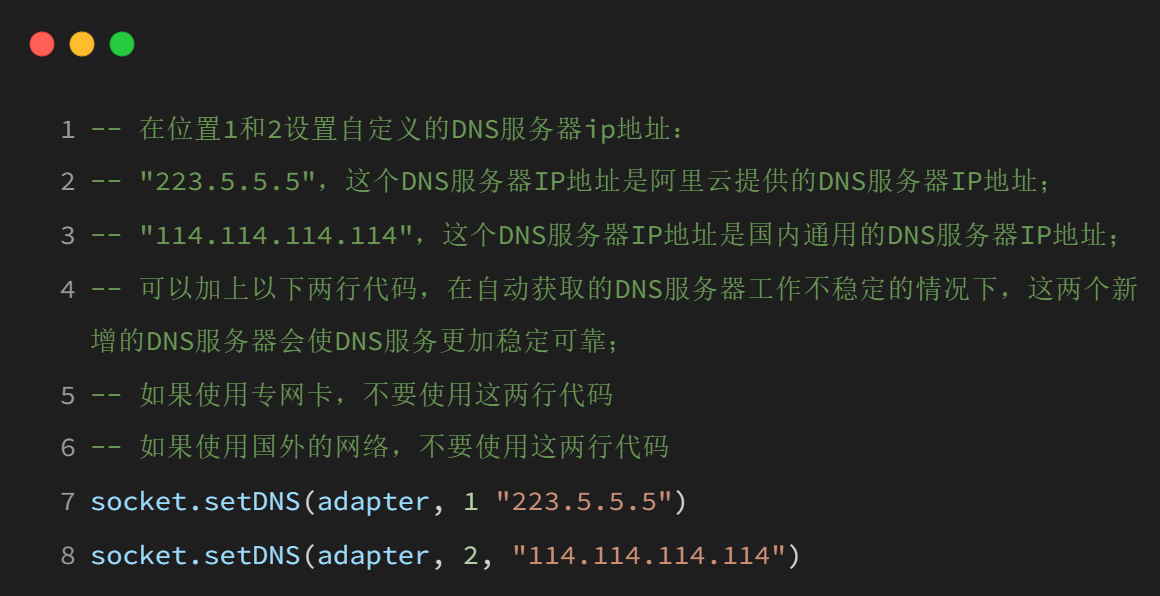

示例

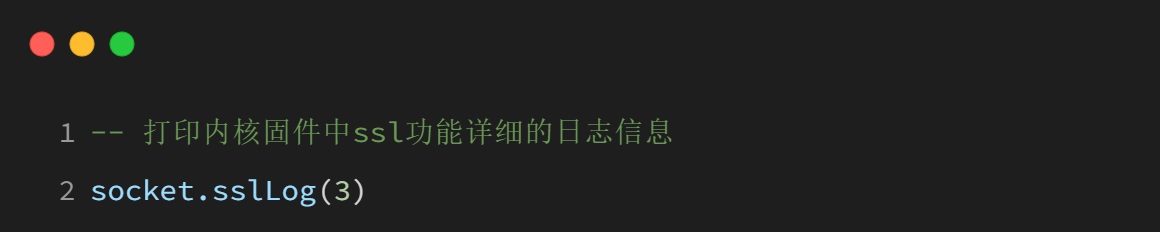

socket.sslLog(log_level)

功能

設置內核固件中ssl功能的log等級；

一般來說，當需要抓取更多的日志給我們技術人員分析時，可以使用此接口，設置輸出更多日志信息的等級；

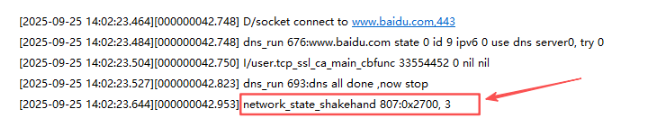

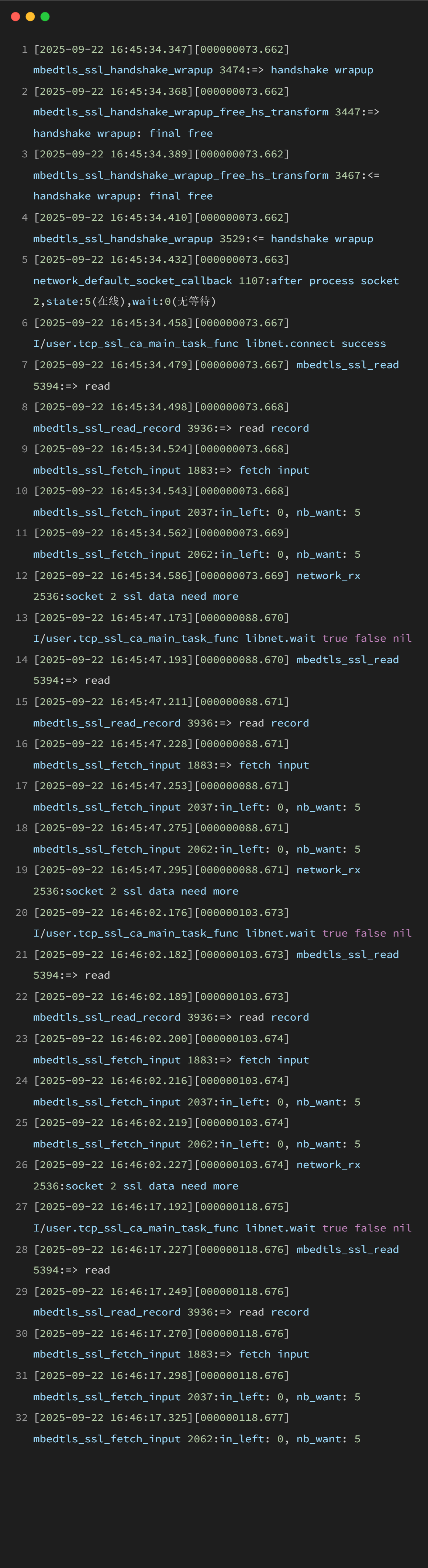

如果打開debug開關，使用Luatools抓日志時，在主界面窗口會出現類似于下面的日志信息（出現很多mbedtls開頭的日志）：

參數

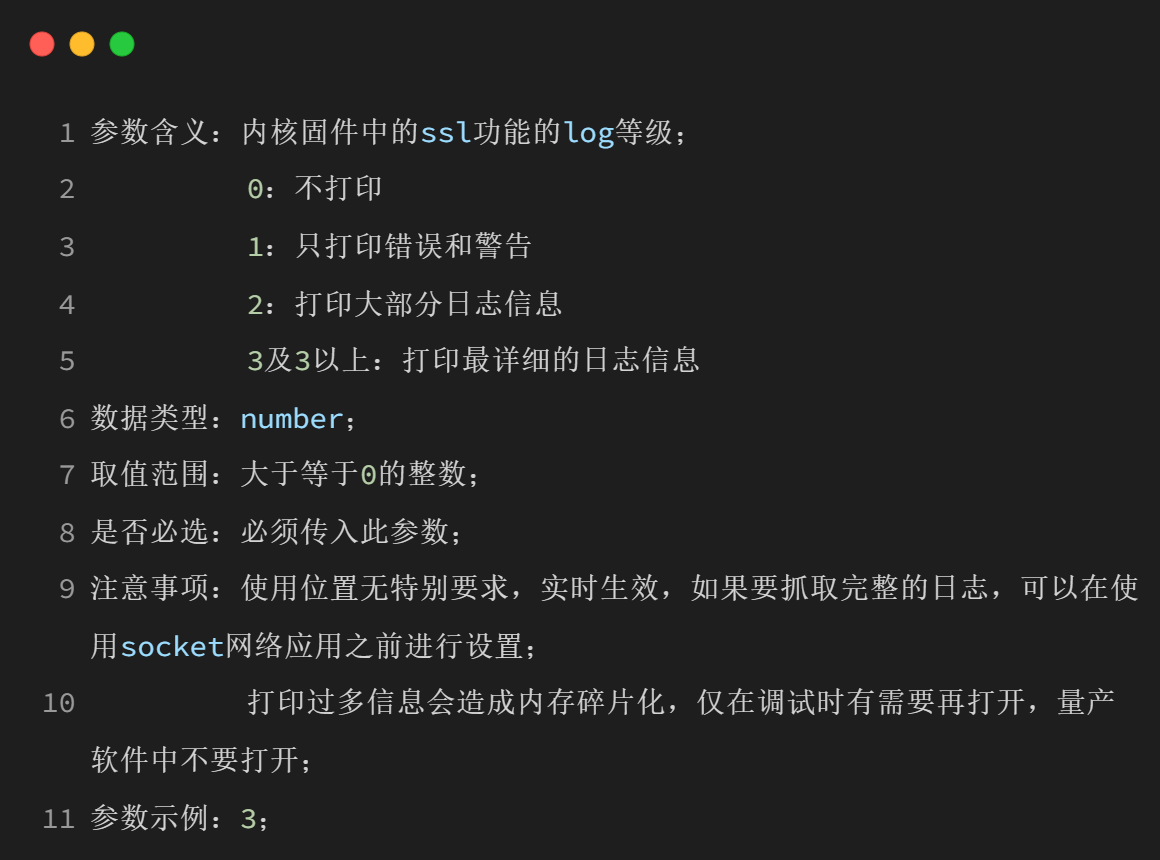

log_level

返回值

nil

示例

socket.create(adapter_id, task_name)

功能

在指定網卡上創建一個socket對象；

在ram資源足夠的情況下：

1、Air780系列/Air8000系列的模組，允許創建的同時存在的socket對象數量為64個；

2、Air6101系列/Air8101系列的模組，允許創建的同時存在的socket對象數量為32個；

參數

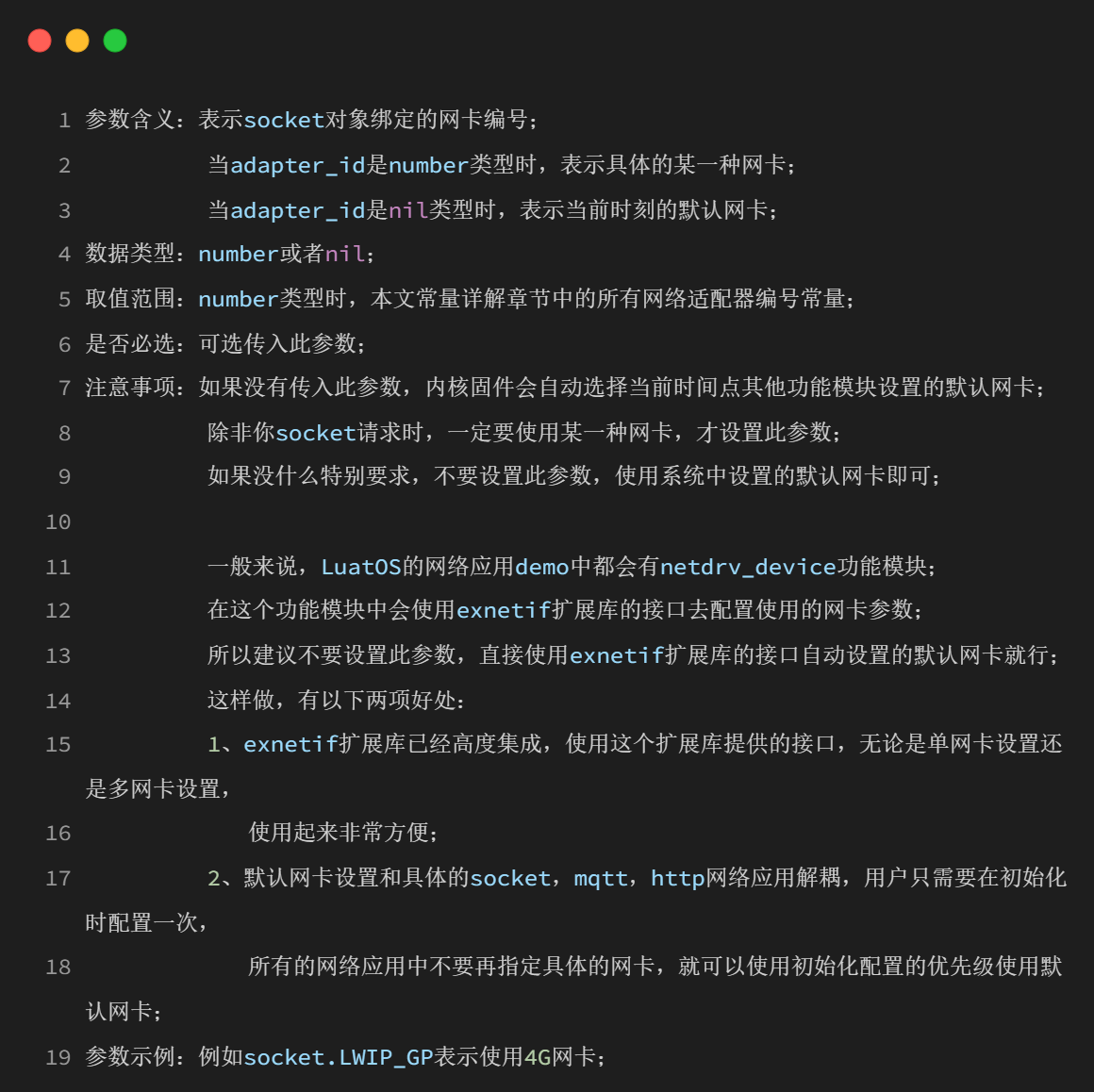

adapter_id

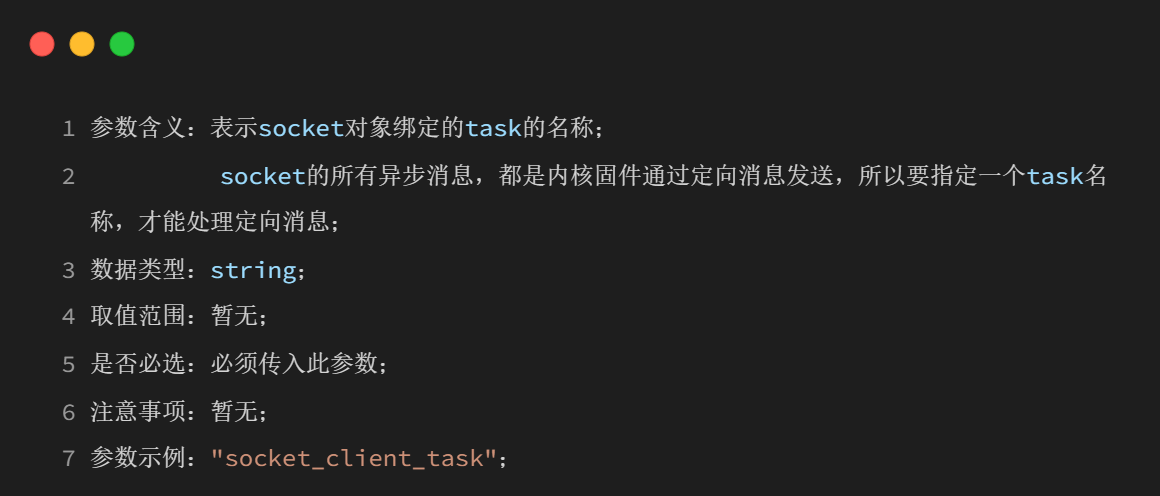

task_name

返回值

local socket_ctrl = socket.create(nil, "socket_client_task")

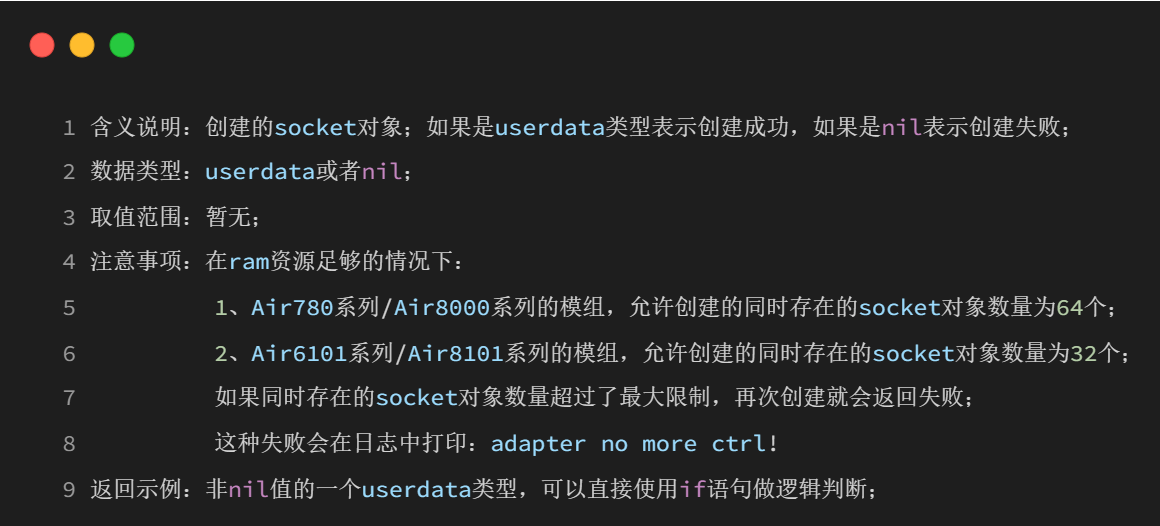

socket_ctrl

socket.debug(socket_ctrl, onoff)

功能

配置是否打開內核固件中network的debug日志信息；

一般來說，當需要抓取更多的日志給我們技術人員分析時，可以打開此開關；

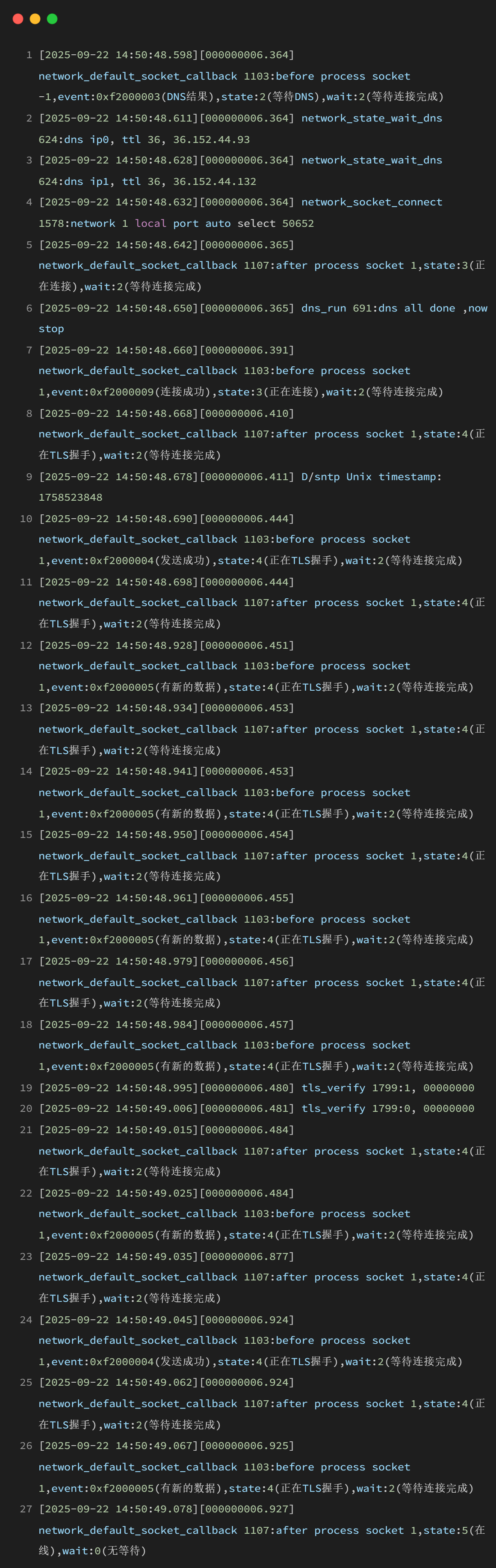

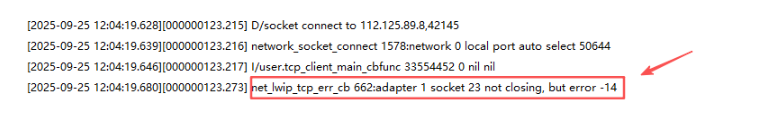

如果打開debug開關，使用Luatools抓日志時，在主界面窗口會出現類似于下面的日志信息（出現很多network開頭的日志）：

參數

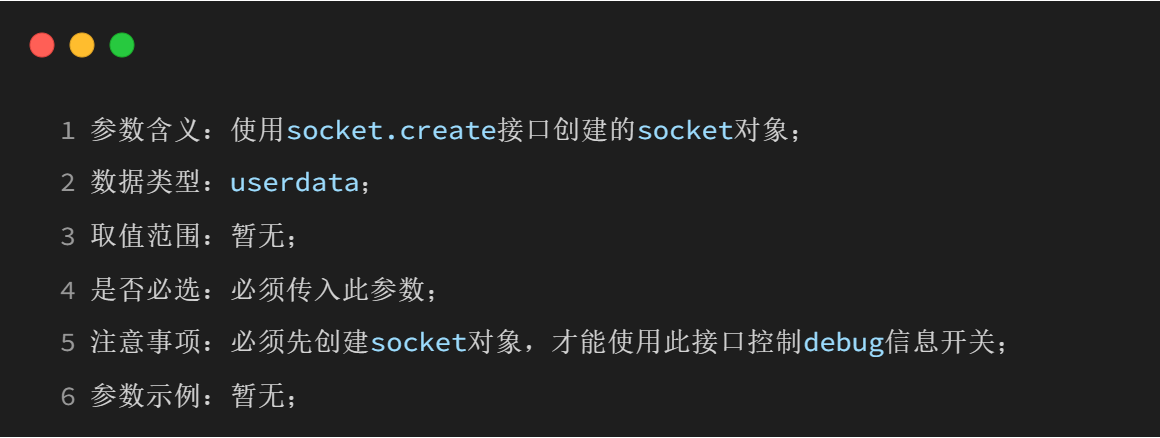

socket_ctrl

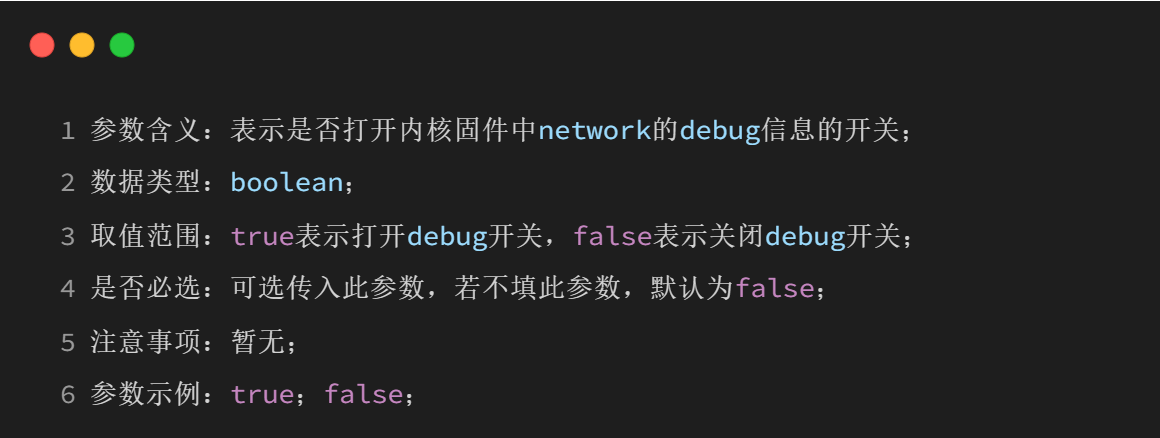

onoff

返回值

nil

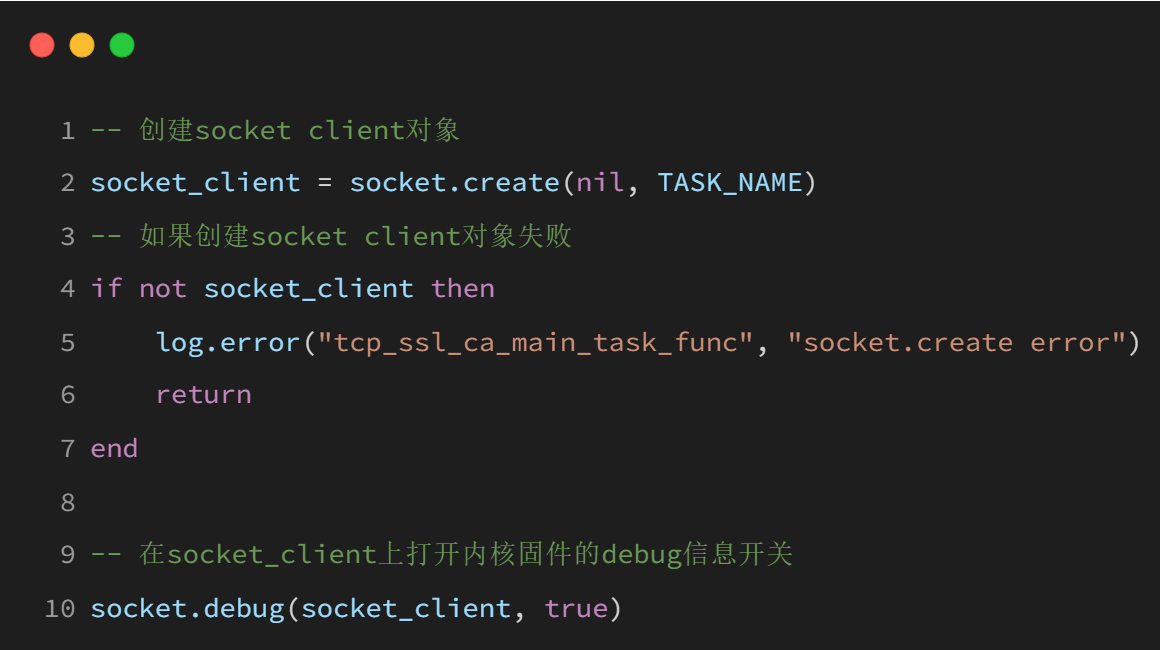

示例

socket.config(socket_ctrl, local_port, is_udp, is_tls, keep_idle, keep_interval, keep_cnt, server_cert, client_cert, client_key, client_password)

功能

配置socket對象的參數（本地端口號，TCP/UDP/TLS協議，TCP keep alive心跳參數，證書認證信息）

本地端口號，TCP/UDP/TLS協議，證書認證信息，這三部分的知識，我們在理論知識章節，已經介紹過，此處就不再重復介紹了

TCP keep alive心跳參數，之前還沒有介紹過，我們先看一下TCP keep alive心跳；

TCP Keepalive 是一種用于檢測 TCP 連接另一端是否仍然存活和可達的機制。它通過在一條空閑的連接上定期發送特殊的探測報文（Keepalive 探針）來實現；

例如客戶端和服務器建立了 TCP 連接之后，雙方再也沒有應用數據要發送。此時，連接處于空閑狀態；

但是客戶端又想一直維持這個連接，否則有可能空閑超時被網絡服務商給斷開（例如4G網絡服務商發現某個連接長時間沒有數據通信，可能是幾分鐘，也能更長時間，時間不確定，就會主動的斷開這個連接）；

TCP Keepalive機制可以定時發送Keepalive 探針報文，防止連接空閑時間太長，導致連接被異常斷開；

在TCP協議的規范中，TCP Keepalive機制的數據交互過程受三個核心參數控制：

keep_idle(默認值7200秒，也就是2小時)：連接空閑多長時間后，開始發送第一個 Keepalive 探針報文；

keep_interval(默認值75秒)：發送第一個探針后，如果沒收到ACK回復，間隔多久再發送下一個探針；

keep_cnt(默認值9次)：總共發送多少次探針后，如果依然沒有回復，則判定連接已斷開；

假設這三個參數都使用默認值，TCP Keepalive機制的工作流程如下：

連接建立后，空閑了 7200 秒（2小時）；

客戶端 發送第一個 Keepalive 探針報文到服務器；

可能出現三種結果：

成功：服務器回復 ACK，客戶端知道和服務器之間的連接還存在；定時器重置，再等待2小時的空閑時間；

超時：客戶端等待 75 秒，沒收到ACK，則重試發送第二個探針；

錯誤：服務器回復異常報文，并且斷開連接；

如果客戶端連續發送9個探針（每兩個探針之間間隔75秒）后都超時無任何響應，客戶端就判斷連接已斷開；

連接已經斷開的情況下，從開始探測到最終檢測到已經斷開的結果，最長需要：7200 + 75 * 9 ≈ 7875秒，約 2 小時 11 分鐘；

而4G網絡環境下，最長空閑十幾分鐘，大概率就被網絡服務商給異常中斷了，所以說，這三個核心參數如果使用默認值，TCP keepalive心跳沒有任何作用，根本起不到保持長連接的作用；

所以我們在LuatOS的socket核心庫中，提供了一個接口socket.config，可以配置這三個參數的值，讓TCP keepalive真正能夠起到保持長連接的作用； 例如keep_idle可以設置為300秒，keep_interval可以設置為10秒，keep_cnt可以設置為3次；

如果使用了TCP keepalive心跳機制，并且三個核心參數配置合適，就可以不再使用應用心跳機制來保持長連接；

如果項目中定義了應用心跳機制，并且應用心跳間隔合適，就可以不啟用TCP keepalive機制，keep_idle參數為空或者傳入nil即可；

參數

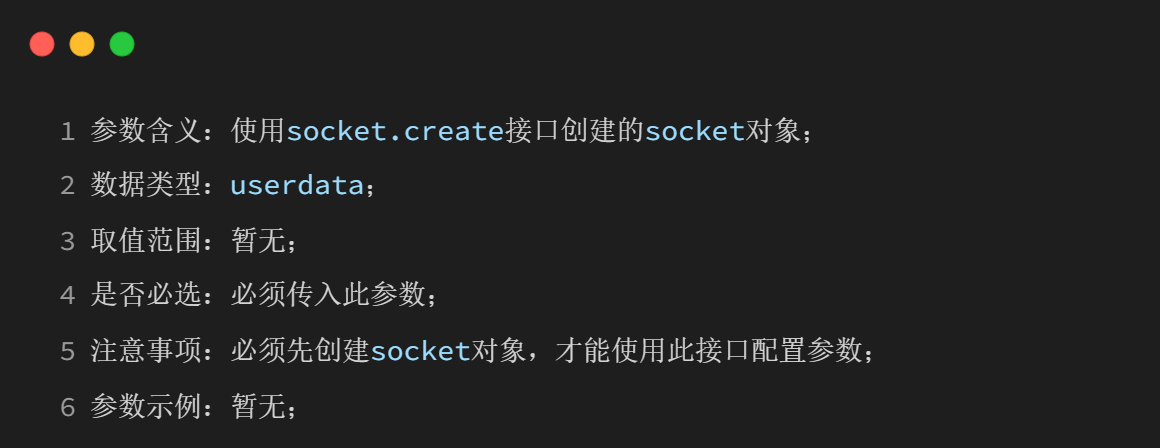

socket_ctrl

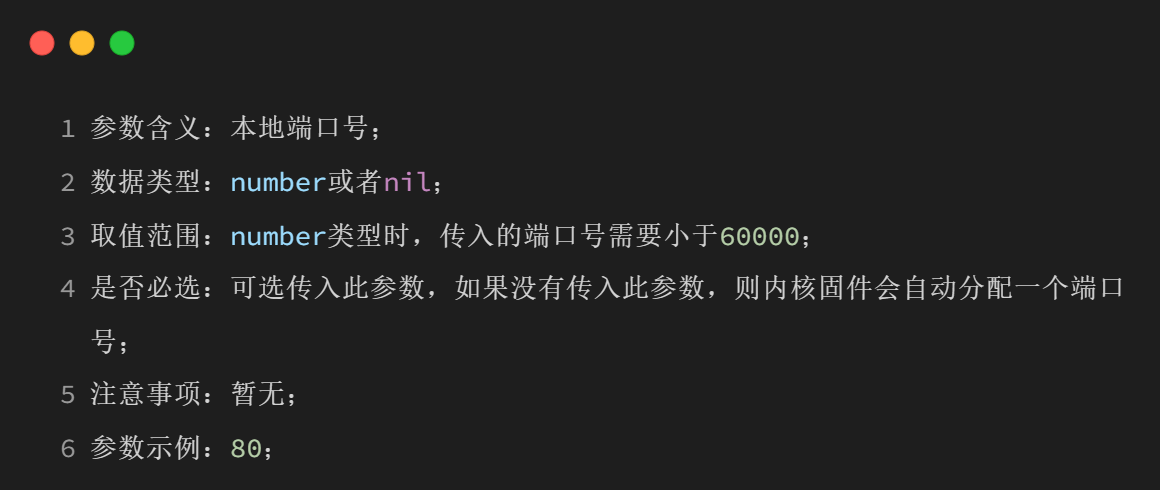

local_port

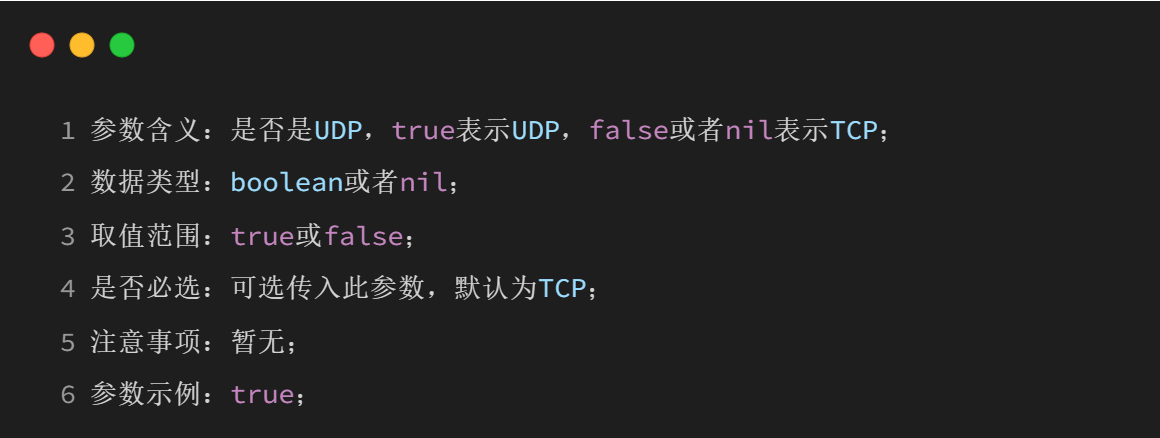

is_udp

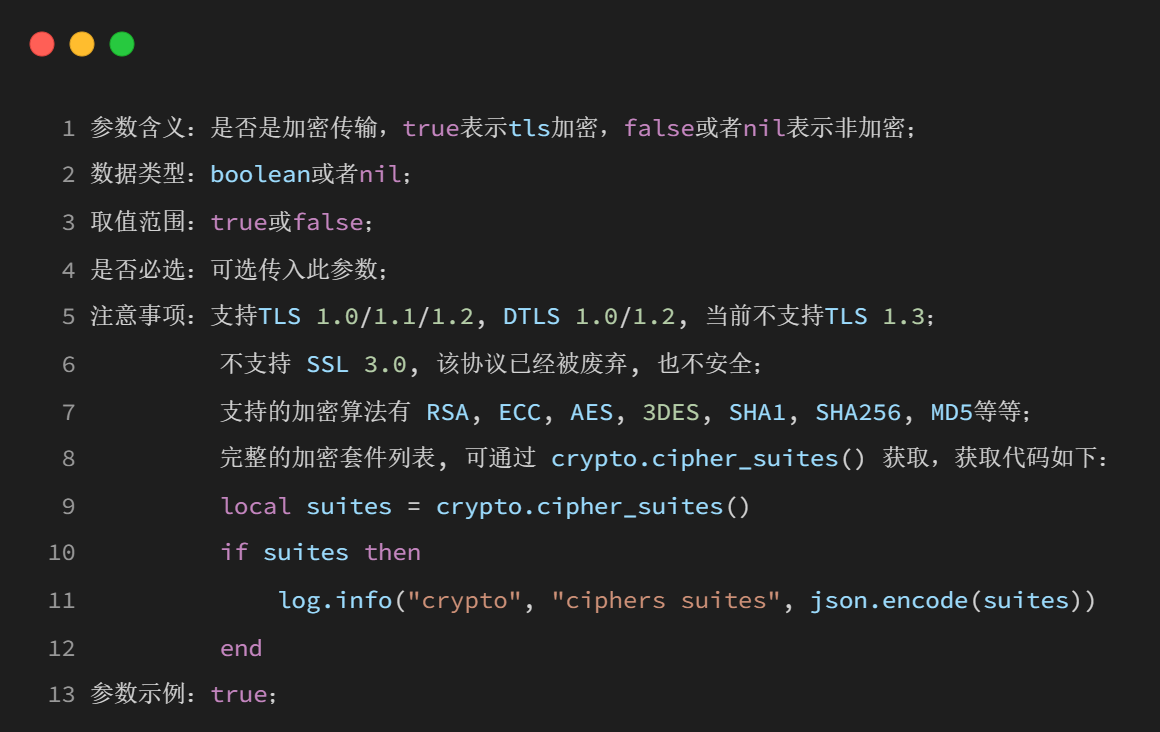

is_tls

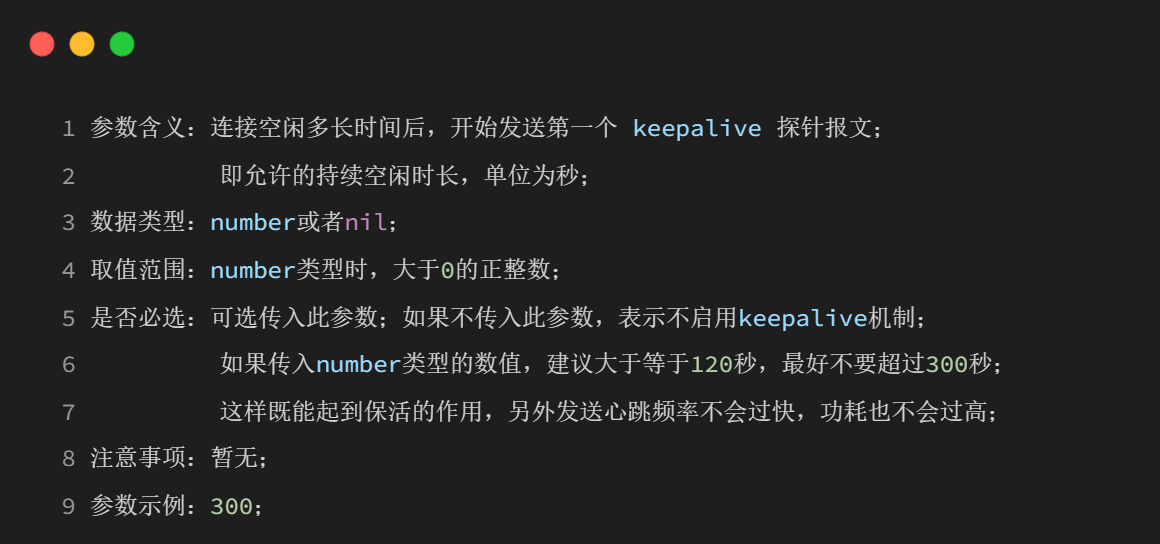

keep_idle

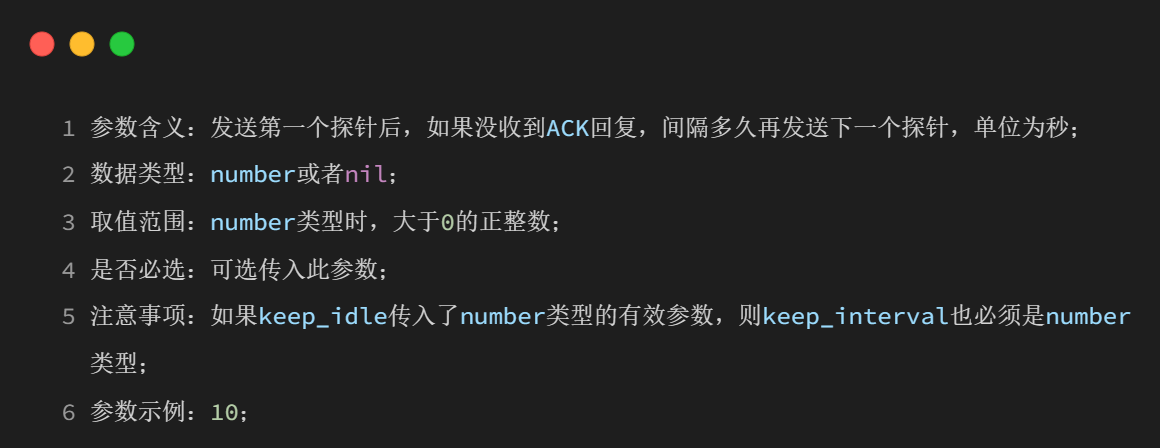

keep_interval

keep_cnt

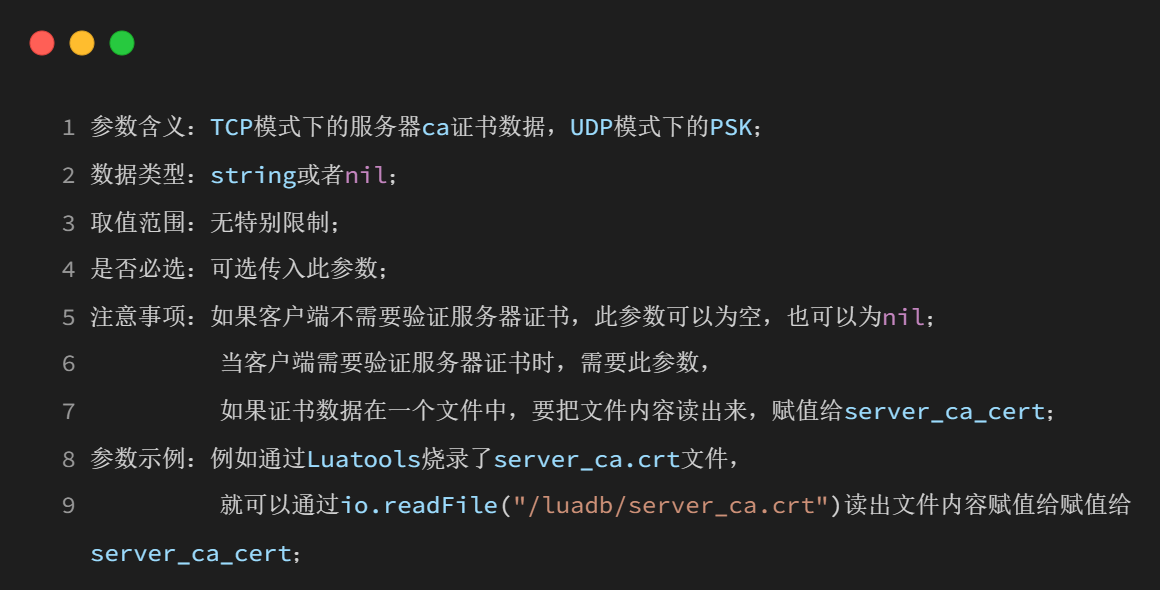

server_cert

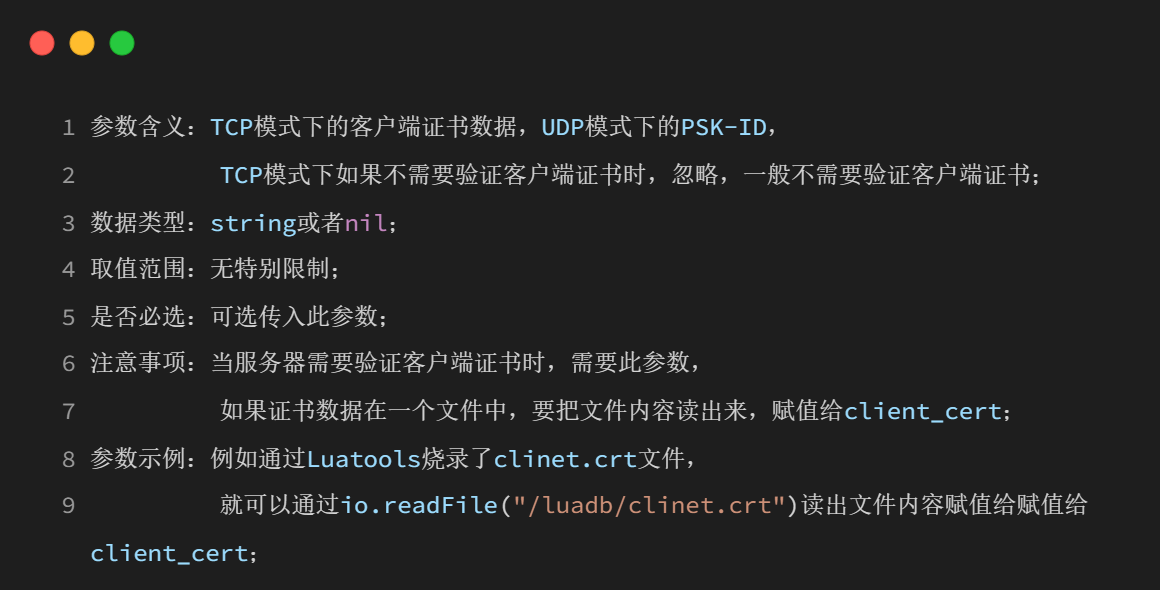

client_cert

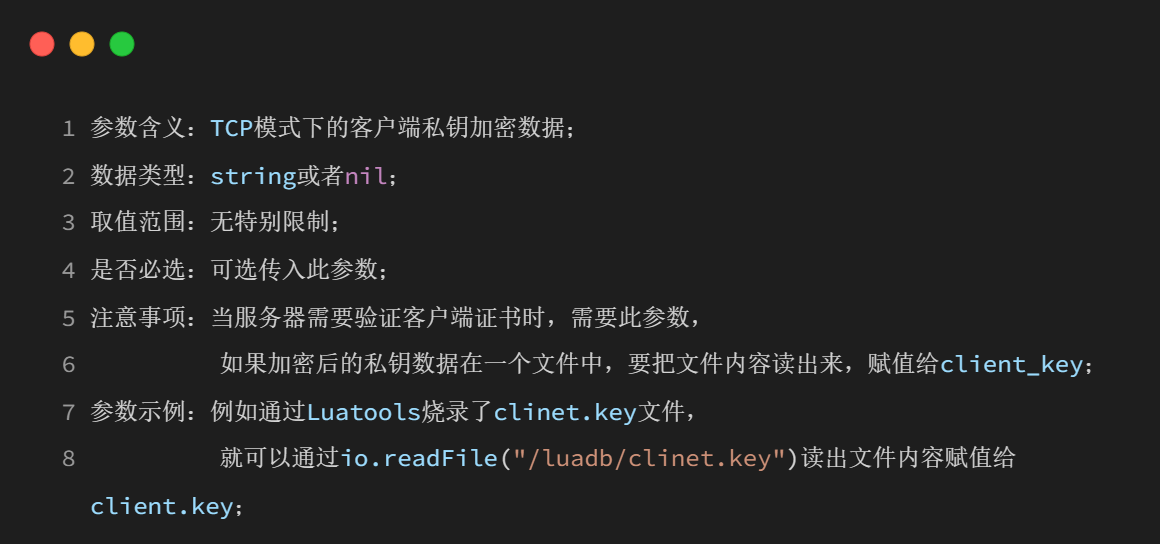

client_key

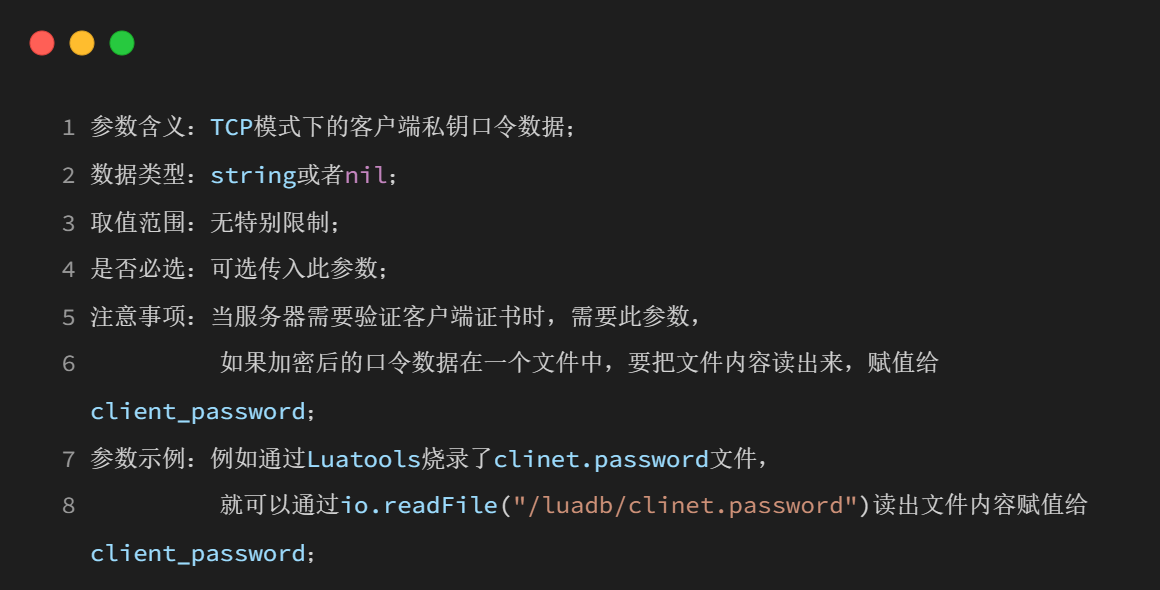

client_password

返回值

local result = socket.config(socket_ctrl, local_port, is_udp, is_tls, keep_idle, keep_interval, keep_cnt, server_cert, client_cert, client_key, client_password)

result

示例

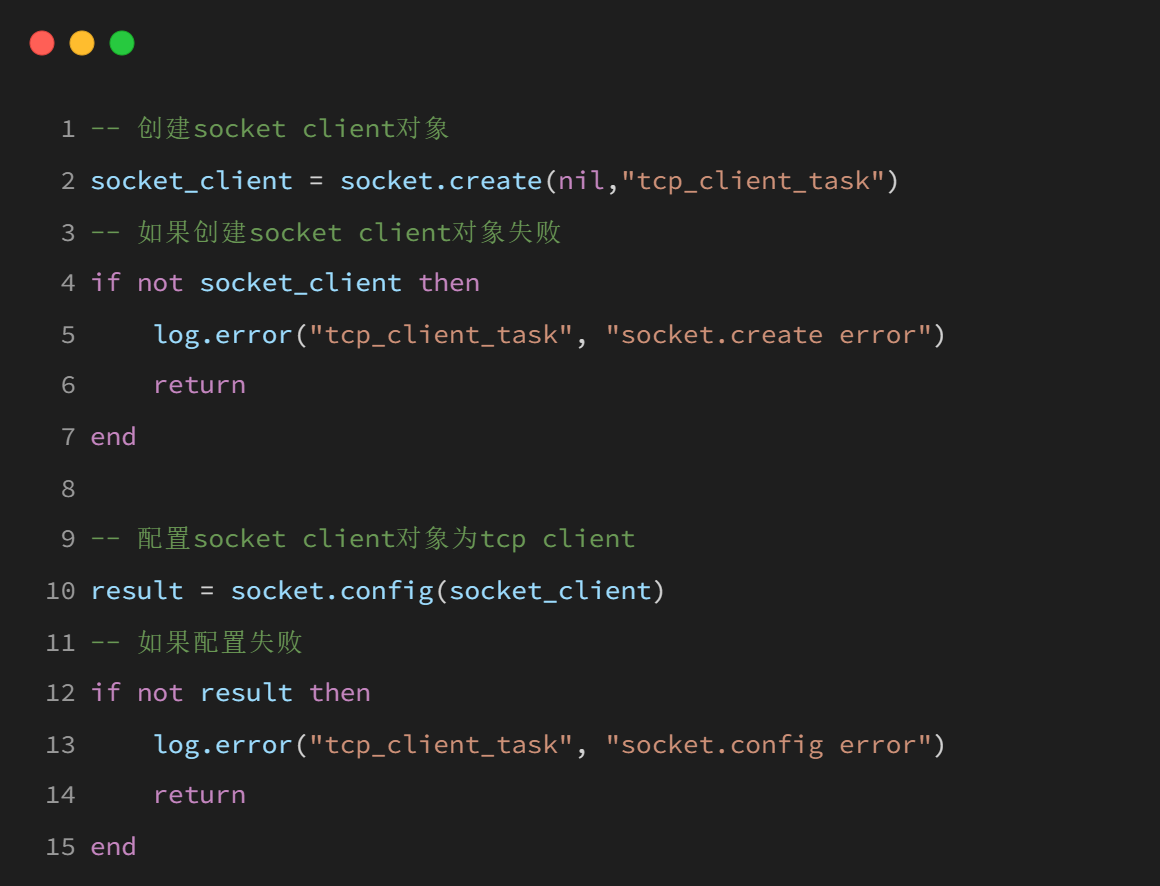

配置為普通的tcp socket client

配置為不做證書校驗的tcp ssl socket client

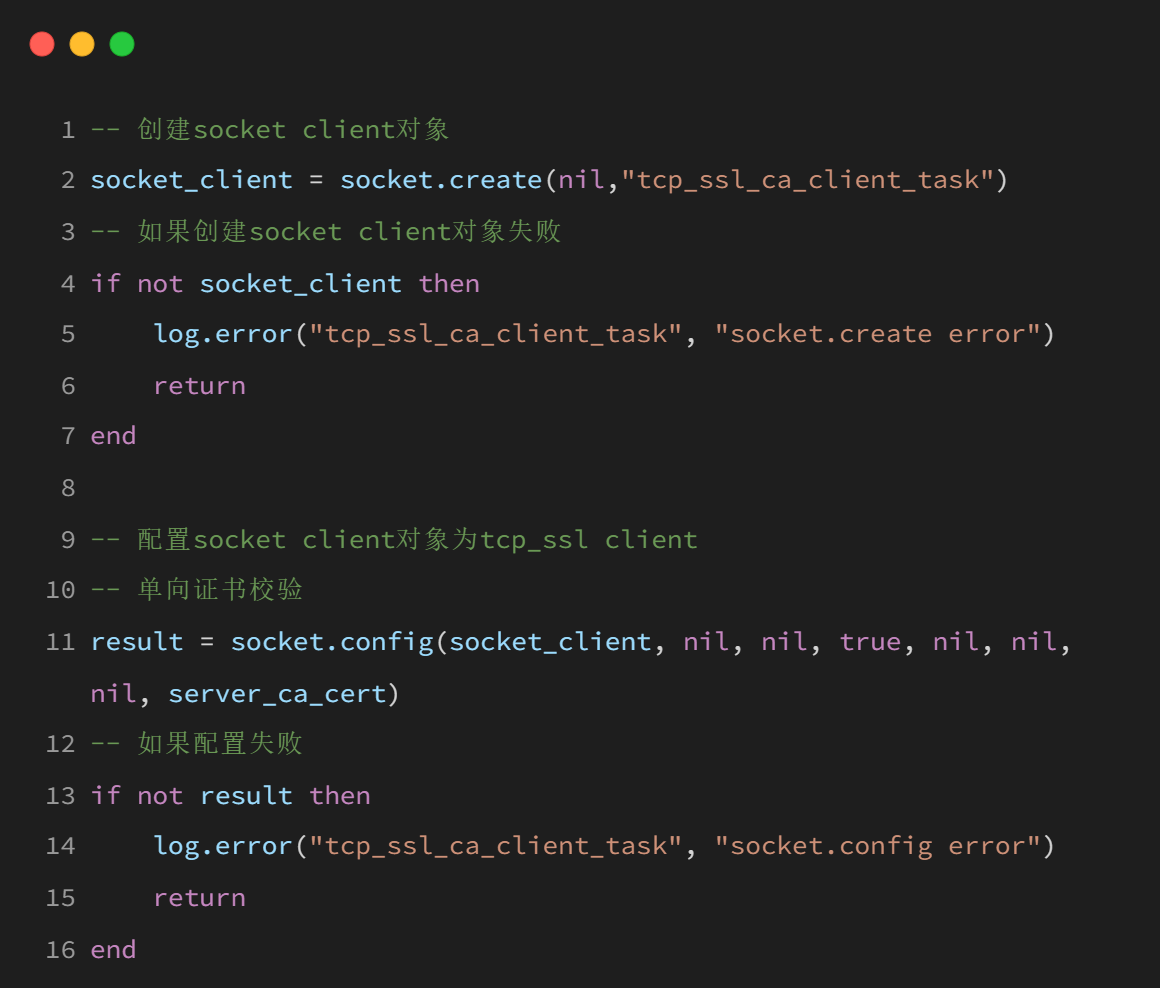

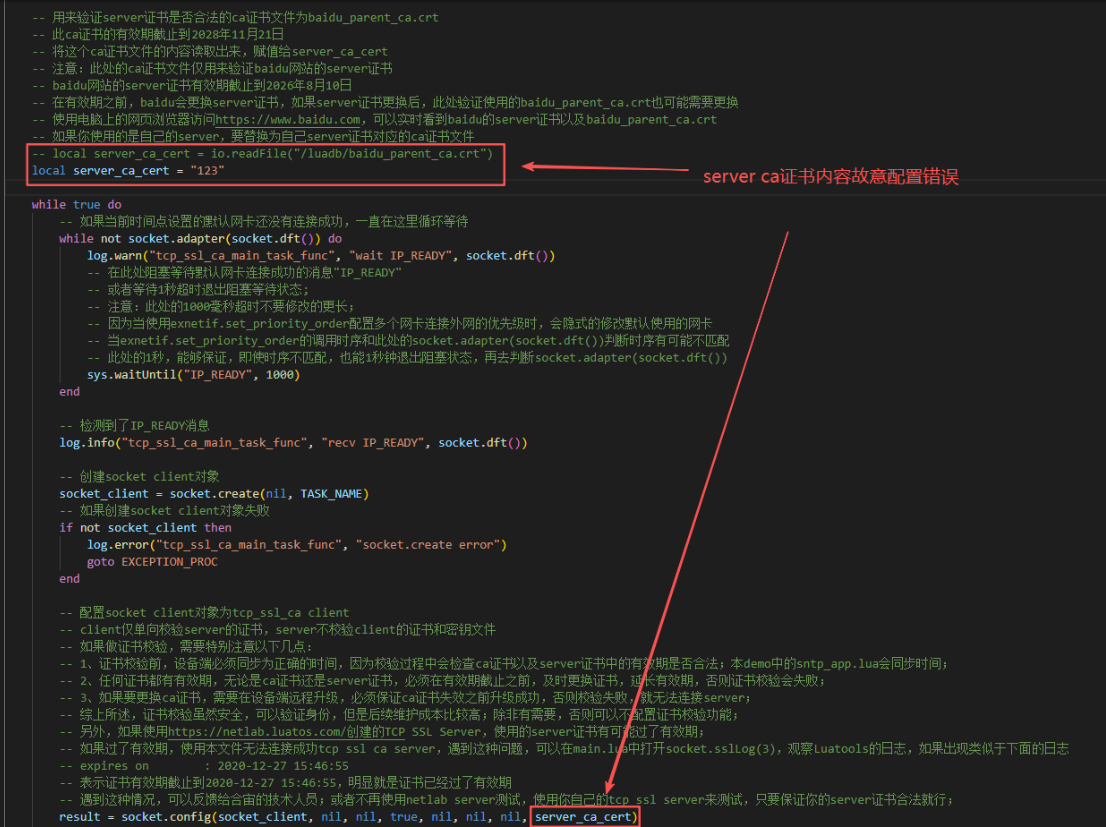

配置為單向證書校驗的tcp ssl socket client

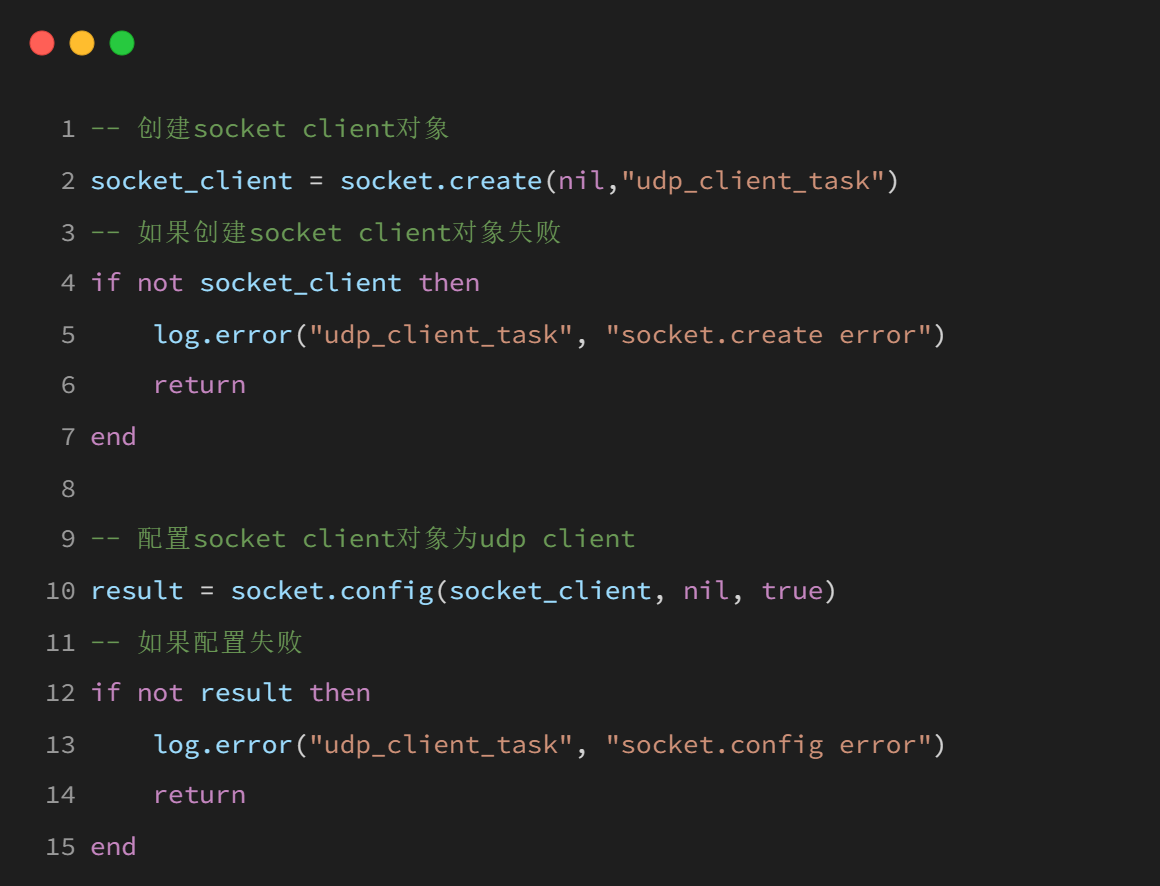

配置為普通的udp socket client

socket.rx(socket_ctrl, buff, flag, limit)

功能

接收對端發送過來的數據，注意數據已經緩存在內核固件底層，使用本函數只是讀取出來；

TCP模式下，對端發送過來的一包應用數據長度，沒有特別限制；

UDP模式下，對端發送過來的一包應用數據長度，不要超過1460字節數據；

對于tcp來說，數據已經緩存到內核固件底層的數據接收緩沖區，這個數據接收緩沖區就是滑動窗口，滑動窗口的理論知識

LuatOS tcp socket本地的窗口初始大小為8040字節，在接收數據過程中，會將窗口的動態大小通知給發送方，發送方必須遵守這個窗口的限制；

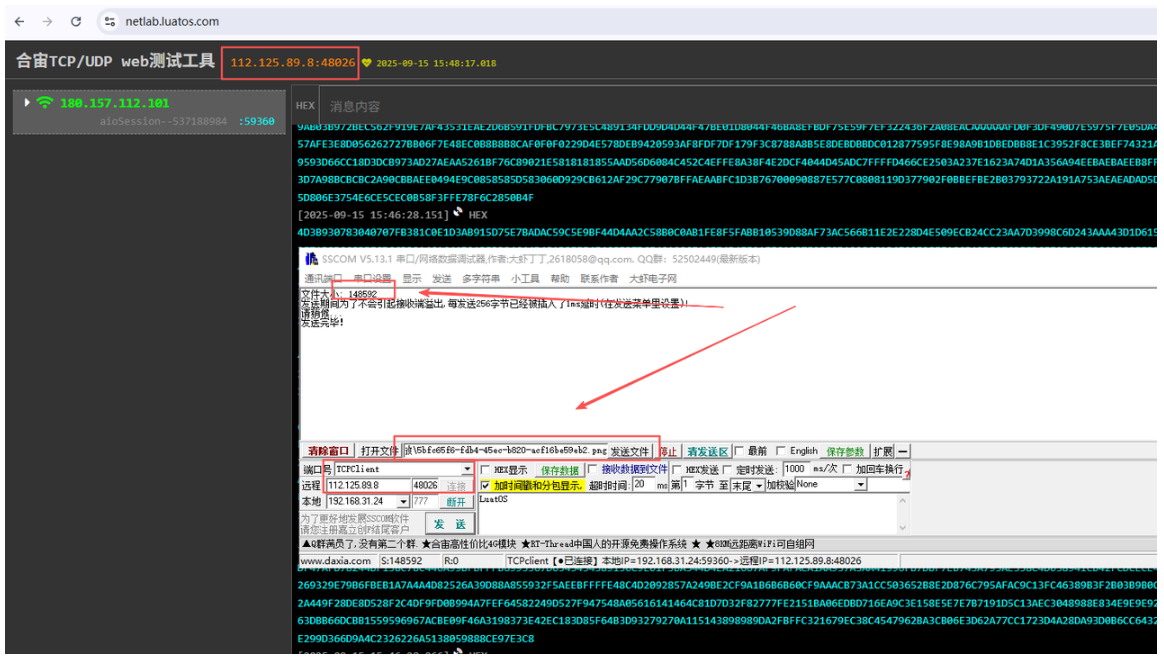

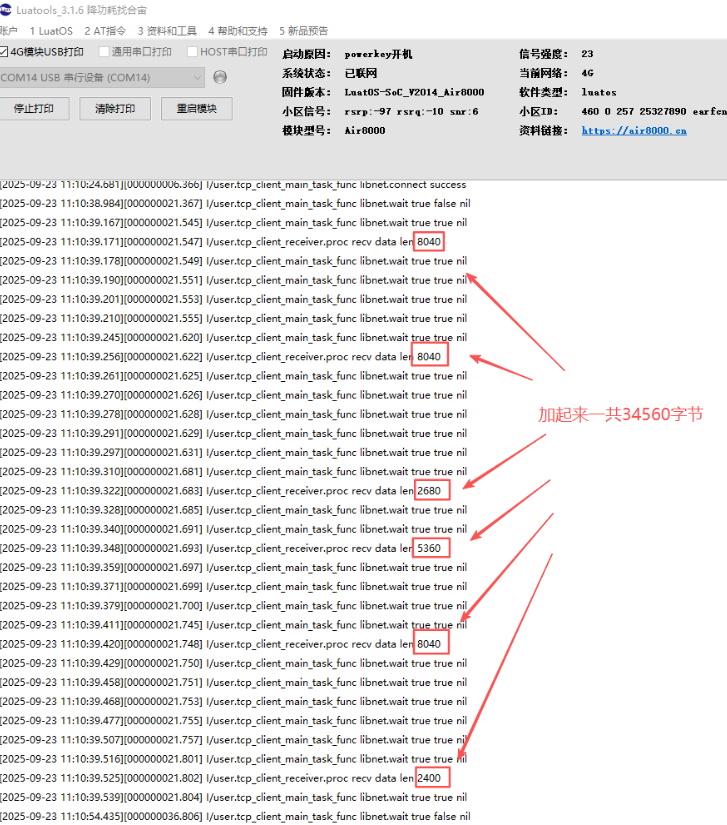

例如 tcp client和server建立連接后，server應用層輸入了34560字節的數據要發送過來，點擊發送按鈕，在tcp層傳輸數據時，server會根據client這邊的動態窗口大小，動態調整發送數據的速度；先看下Luatools抓取到的Air8000的應用日志：

一共收到34560字節的數據，沒有丟失；

我們再看看這個數據接收過程中網絡數據交互，滑動窗口機制是如何工作的；

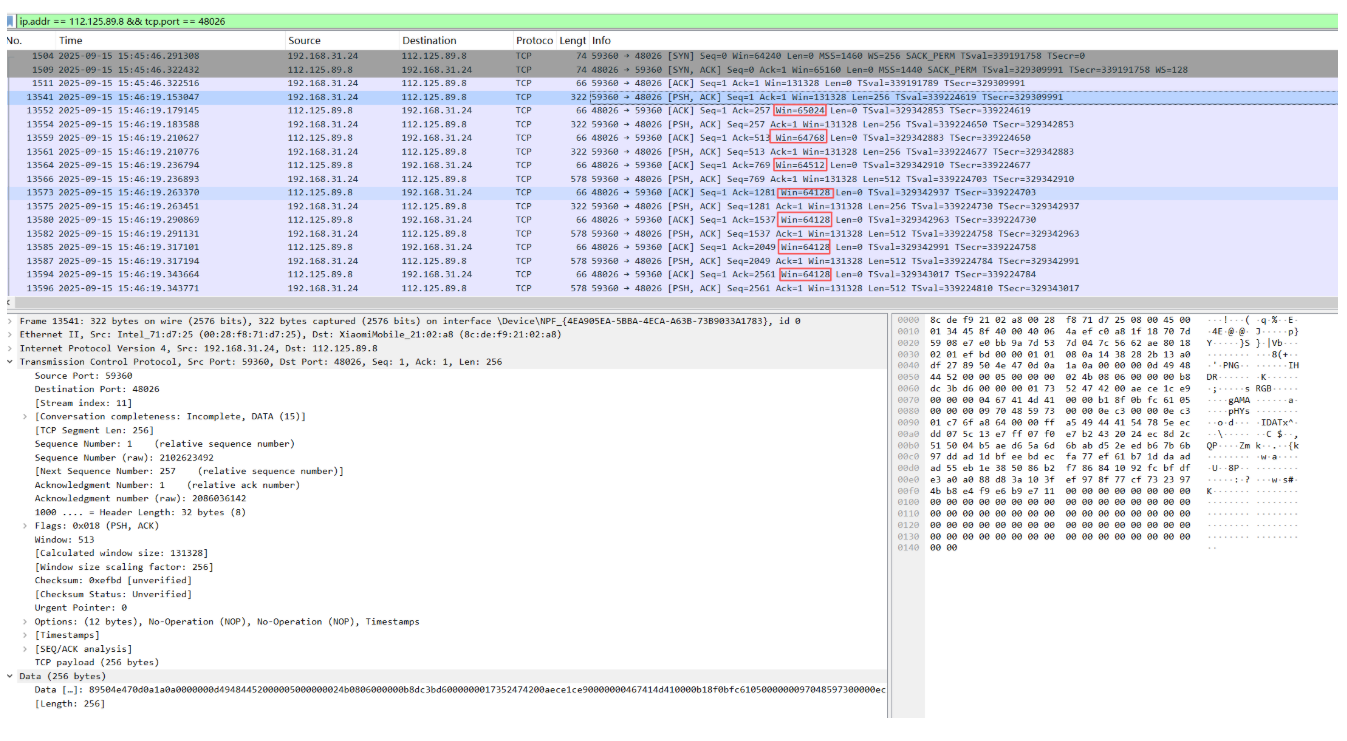

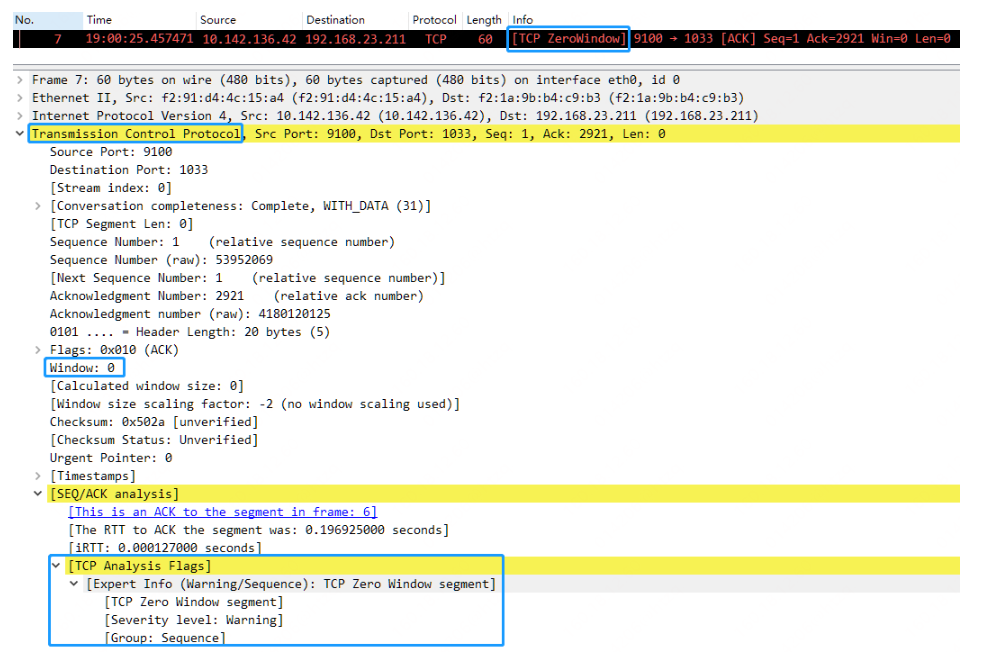

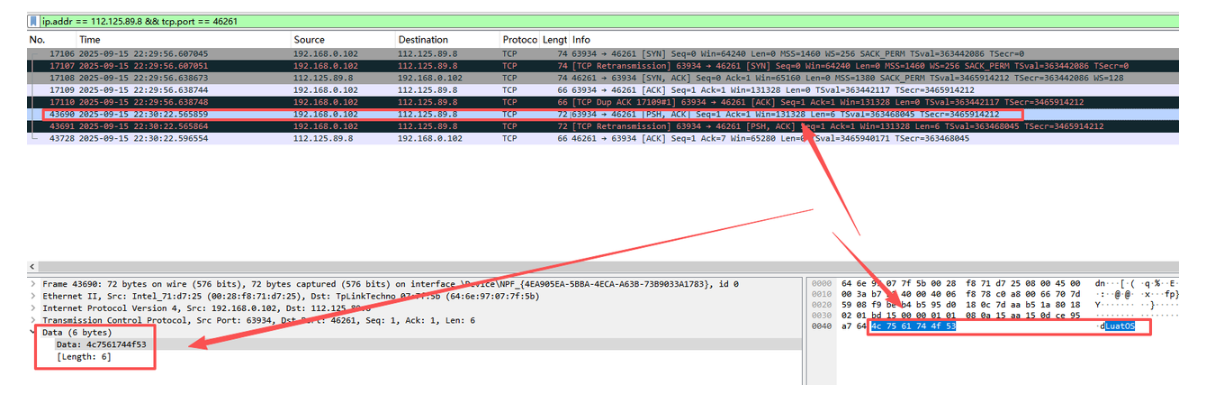

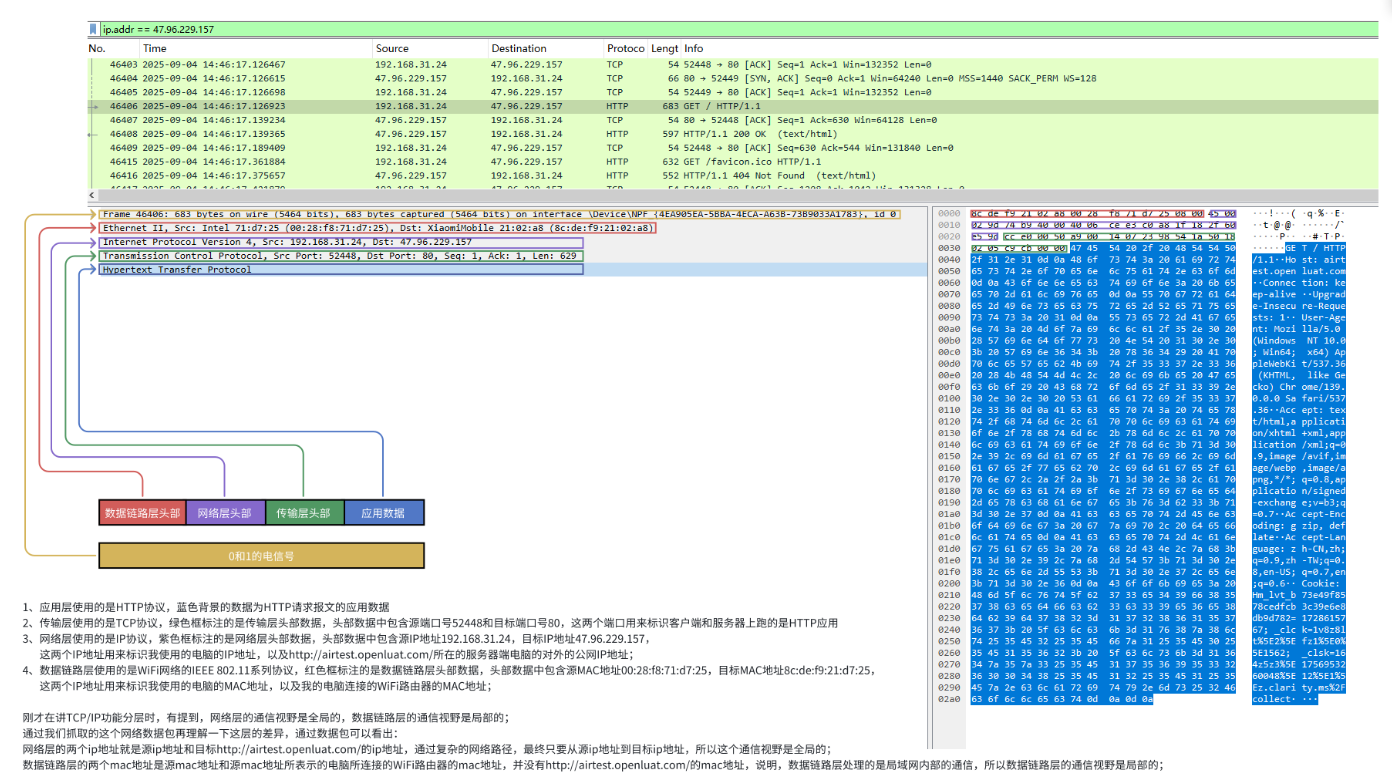

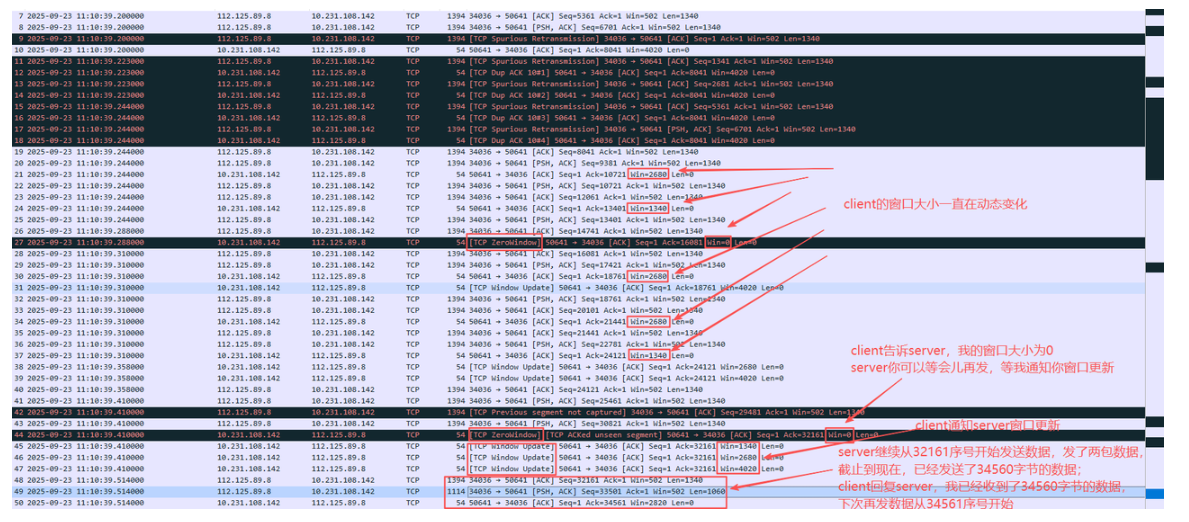

下面這張截圖是從Air8000的運行日志中導出的網絡數據包：

所以說，tcp socket，不用關心內核固件底層的接收緩沖區有多大，也不用關心對端發送過來的數據有多少，tcp的滑動窗口機制、序列號和確認號機制、超時重傳機制，保證了數據接收的完整性；

在編程時，唯一需要注意的就是，當內核固件接收到數據時，在應用腳本中及時讀出來數據即可，這樣內核固件的窗口大小就會動態變化；

對于udp來說，雖然udp協議規范應用數據一包的最大長度為65535字節，但是由于udp數據傳輸不可靠，另外收到大數據時，LuatOS內核分配連續的內存空間也存在失敗的概率，雙重失敗概率疊加，會導致udp大數據接收存在失敗的概率增高；

從傳輸可靠性說，整個udp應用數據包含在單個mtu內最佳，最常見的mtu是1500字節，減去網絡層和傳輸層的頭部，剩余1460字節的長度給應用數據，所以所以LuatOS上的udp socket，限制可以接收的一包udp應用數據長度為1460字節；這是一個推薦值，目前實際使用時，可能可以接收到更長的數據，但是為了可靠性，盡量將一包應用數據的長度控制在1460字節；

參數

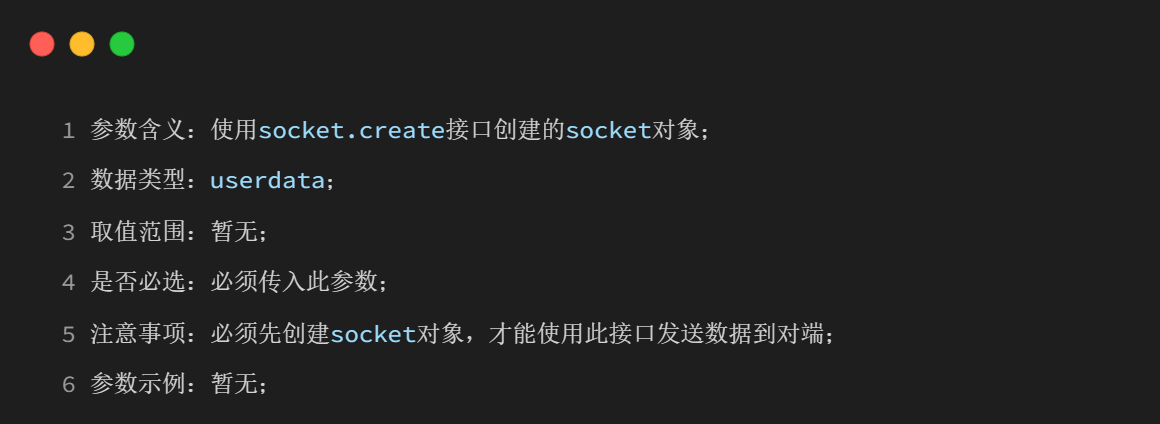

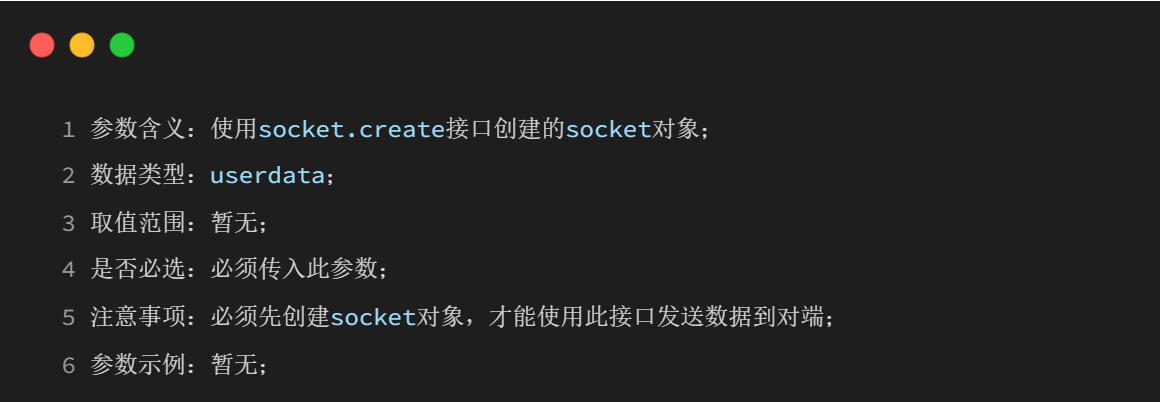

socket_ctrl

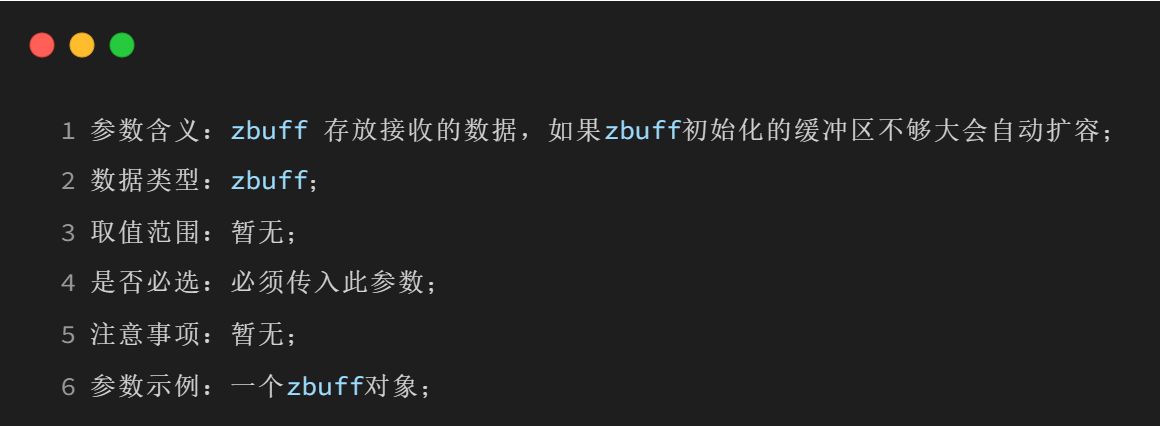

buff

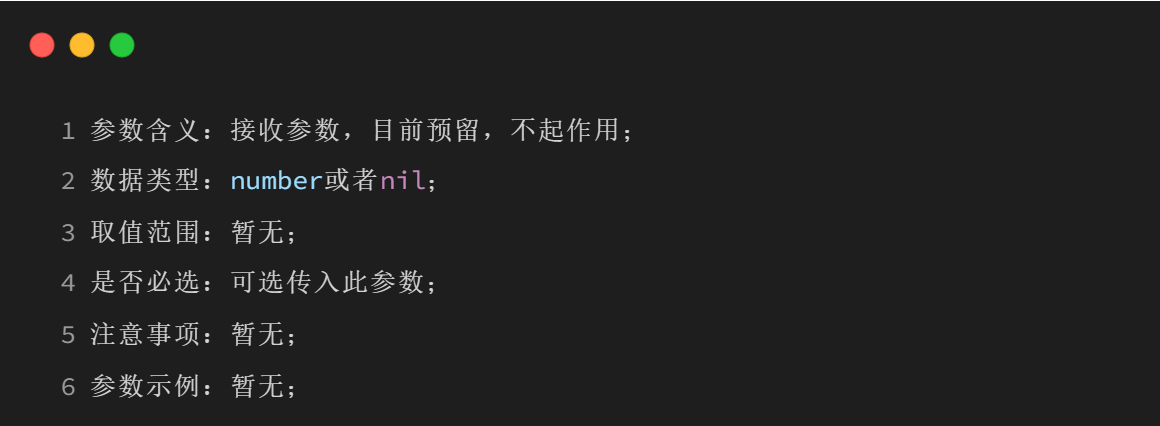

flag

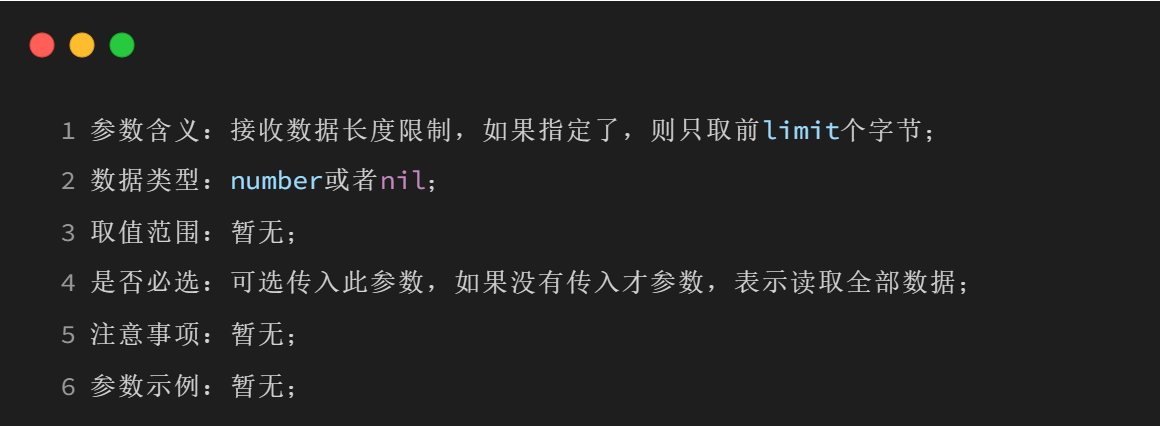

limit

返回值

local succ, data_len, remote_ip, remote_port = socket.rx(socket_ctrl, buff, flag, limit)

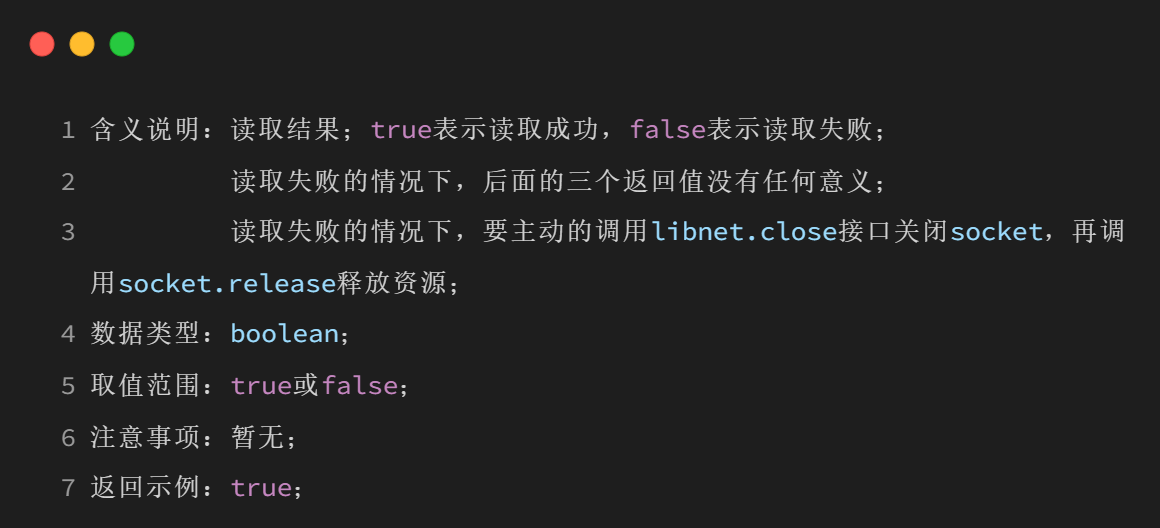

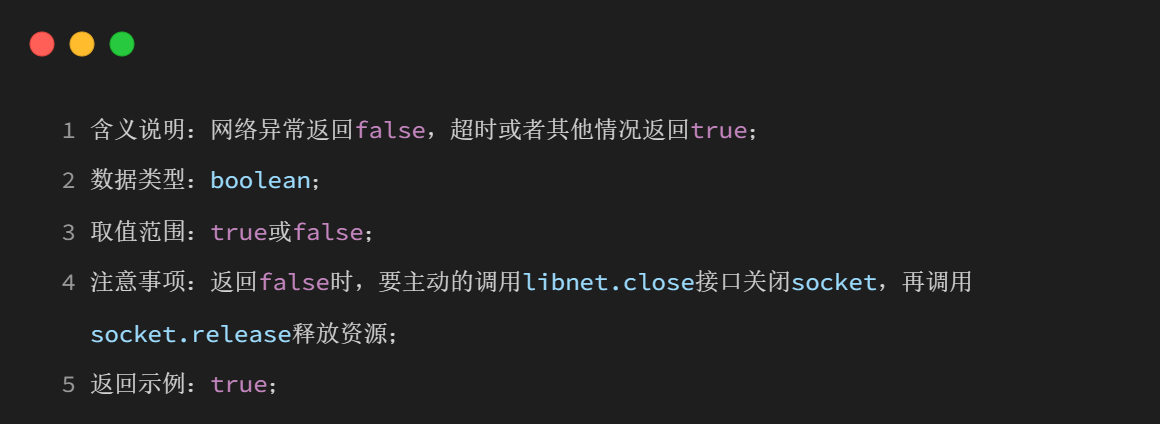

succ

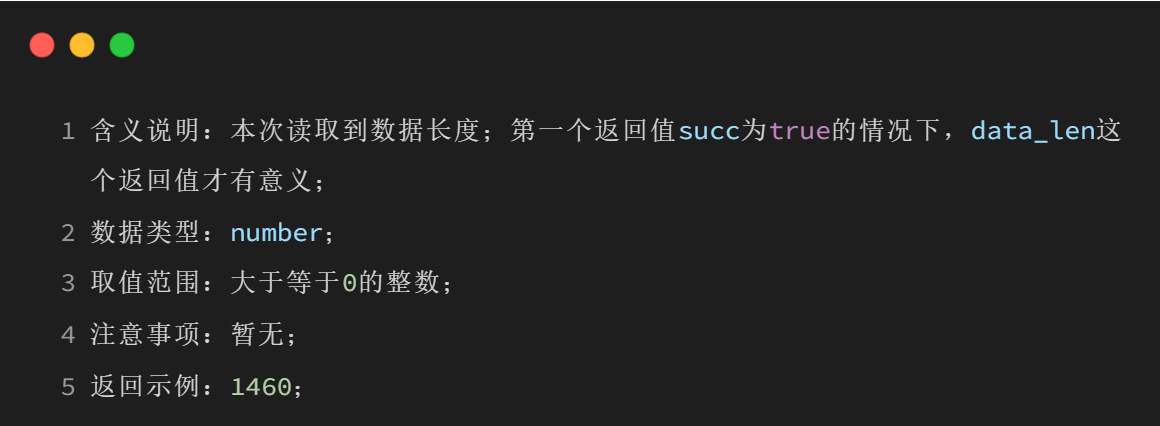

data_len

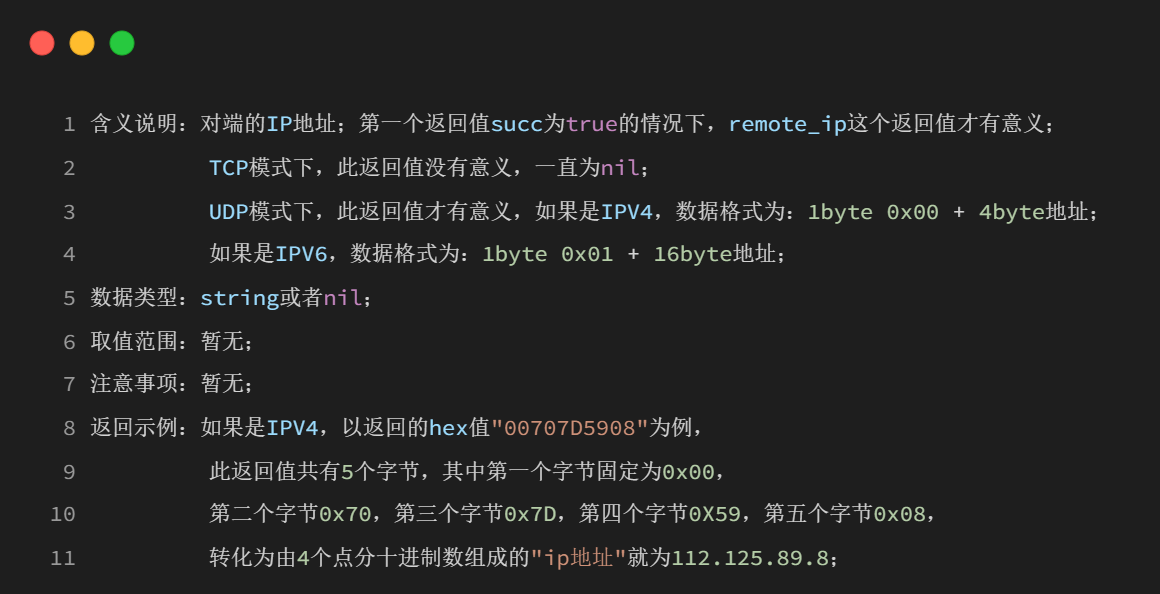

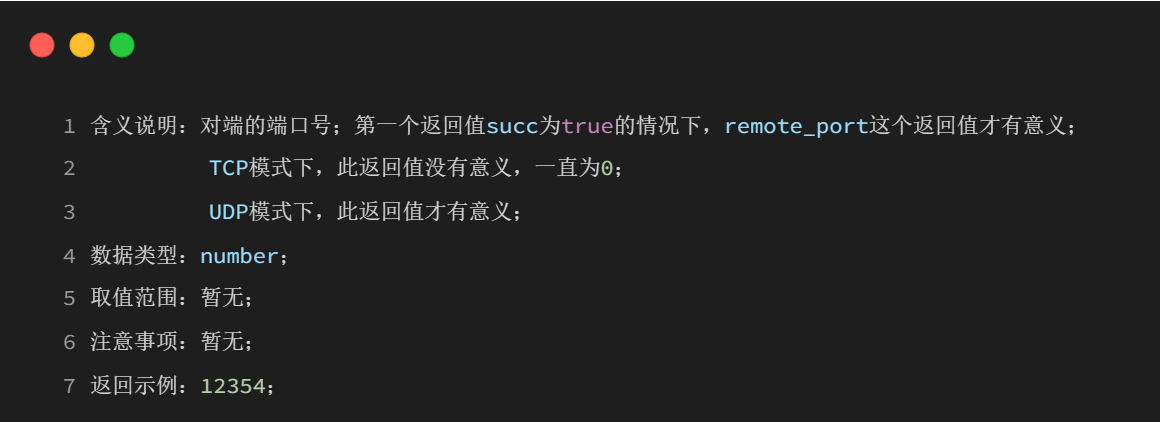

remote_ip

remote_port

示例

socket.state(socket_ctrl)

功能

獲取 socket 當前狀態；

參數

socket_ctrl

返回值

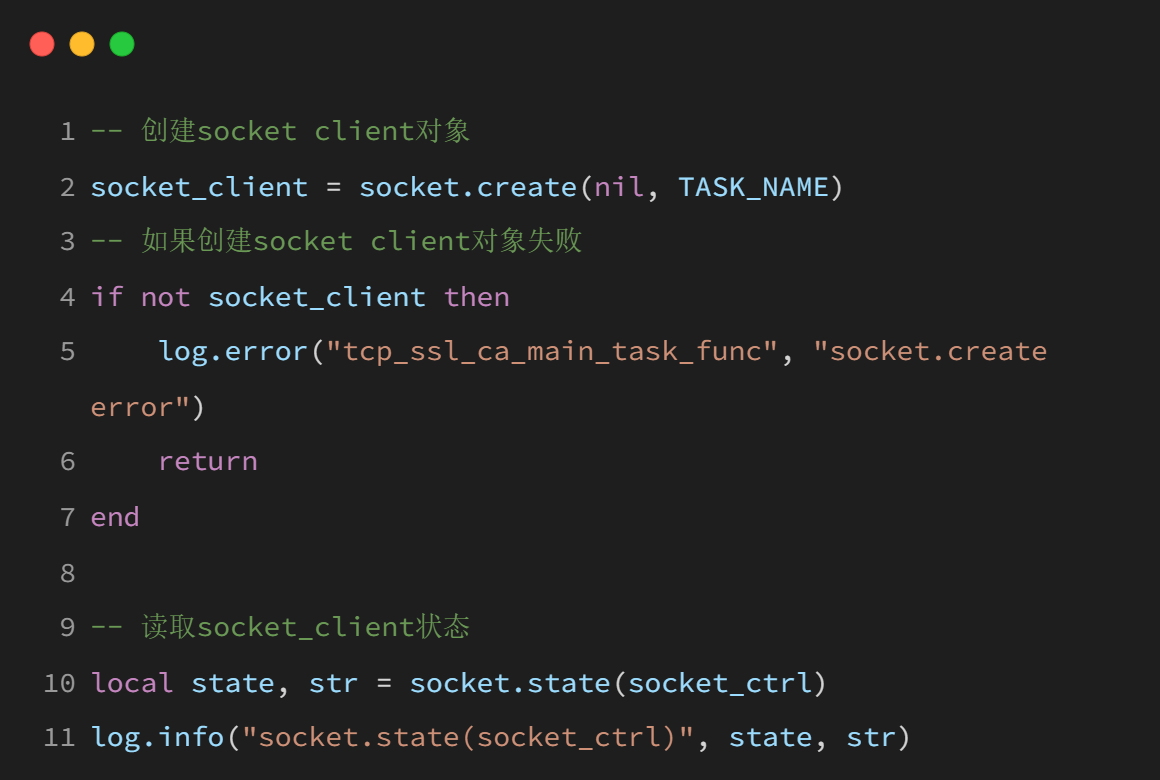

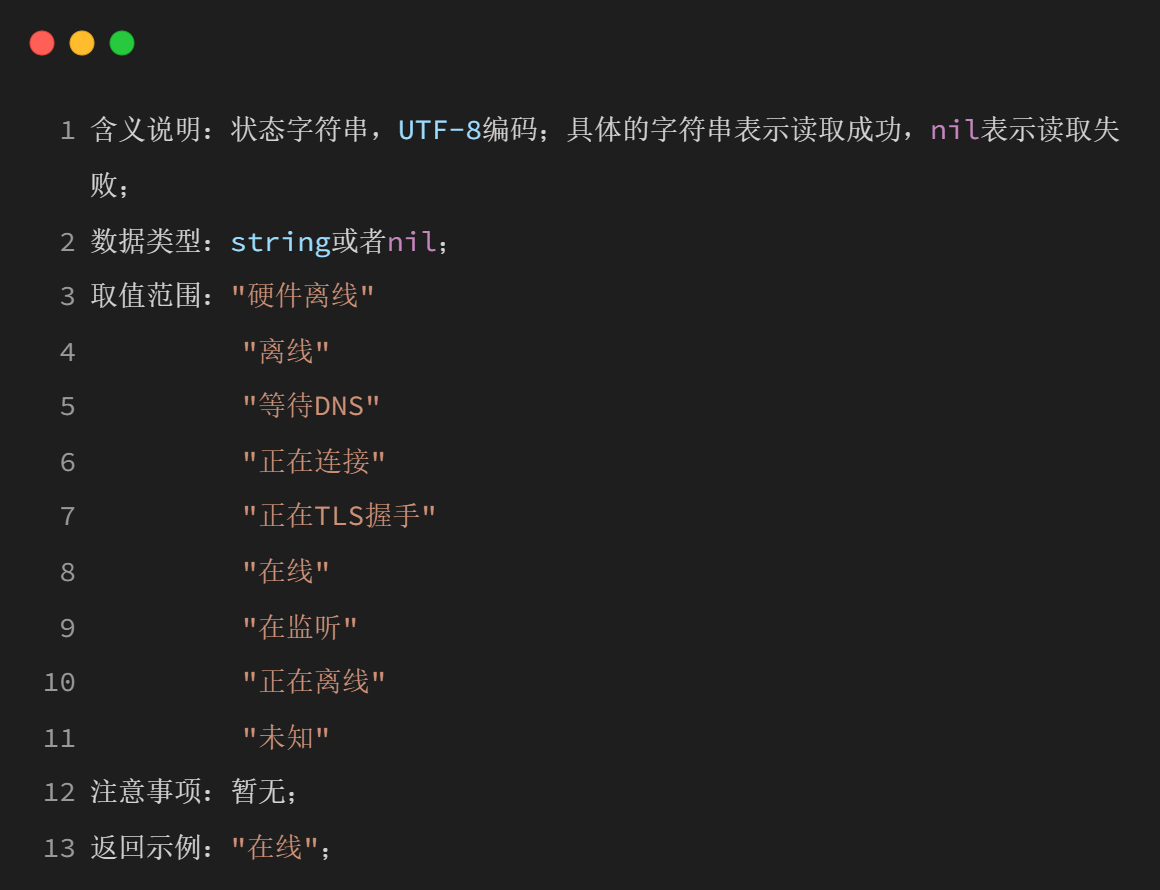

local state, str = socket.state(socket_ctrl)

state

str

示例

socket.release(socket_ctrl)

功能

主動釋放掉 socket對象，此接口和socket.create接口是一對逆操作；

使用socket.release之后，如果要發起重連，需要重新從socket.create開始；

參數

socket_ctrl

返回值

nil

示例

六、LuatOS上的libnet擴展庫

剛才我們已經在上一章節學習了socket核心庫中的同步api接口，這些api主要涉及到網卡操作，socket的創建、配置、讀取、銷毀等功能；

在本章節，我們先詳細學習一下libnet擴展庫的api接口；

socket核心庫和libnet擴展庫的主要區別是：

1、socket核心庫提供了完整的api，可以實現socket的完整業務邏輯，但是部分api是異步接口，使用起來復雜；

2、所以我們開發一套libnet擴展庫api接口，將socket核心庫中的異步接口，封裝成同步接口，放到libnet擴展庫中，使用起來會更加方便；

最終，我們推薦使用socket核心庫中的同步api接口+libnet擴展庫中的同步api接口的方式，來開發完整的socket業務邏輯；這兩部分如何組合使用，在本文有一個詳細的socket client應用開發框架來演示；

libnet.connect(task_name, timeout, socket_ctrl, remote_addr, remote_port, need_ipv6_dns)

功能

連接對端，阻塞等待連接結果的返回；

只能在sys.taskInitEx創建的task的任務處理函數中使用，因為要阻塞等待并且接收定向消息；

以下三種情況會返回：

1、連接成功；

2、連接失敗；

3、連接超時（超時時長受timeout參數控制）；

參數

task_name

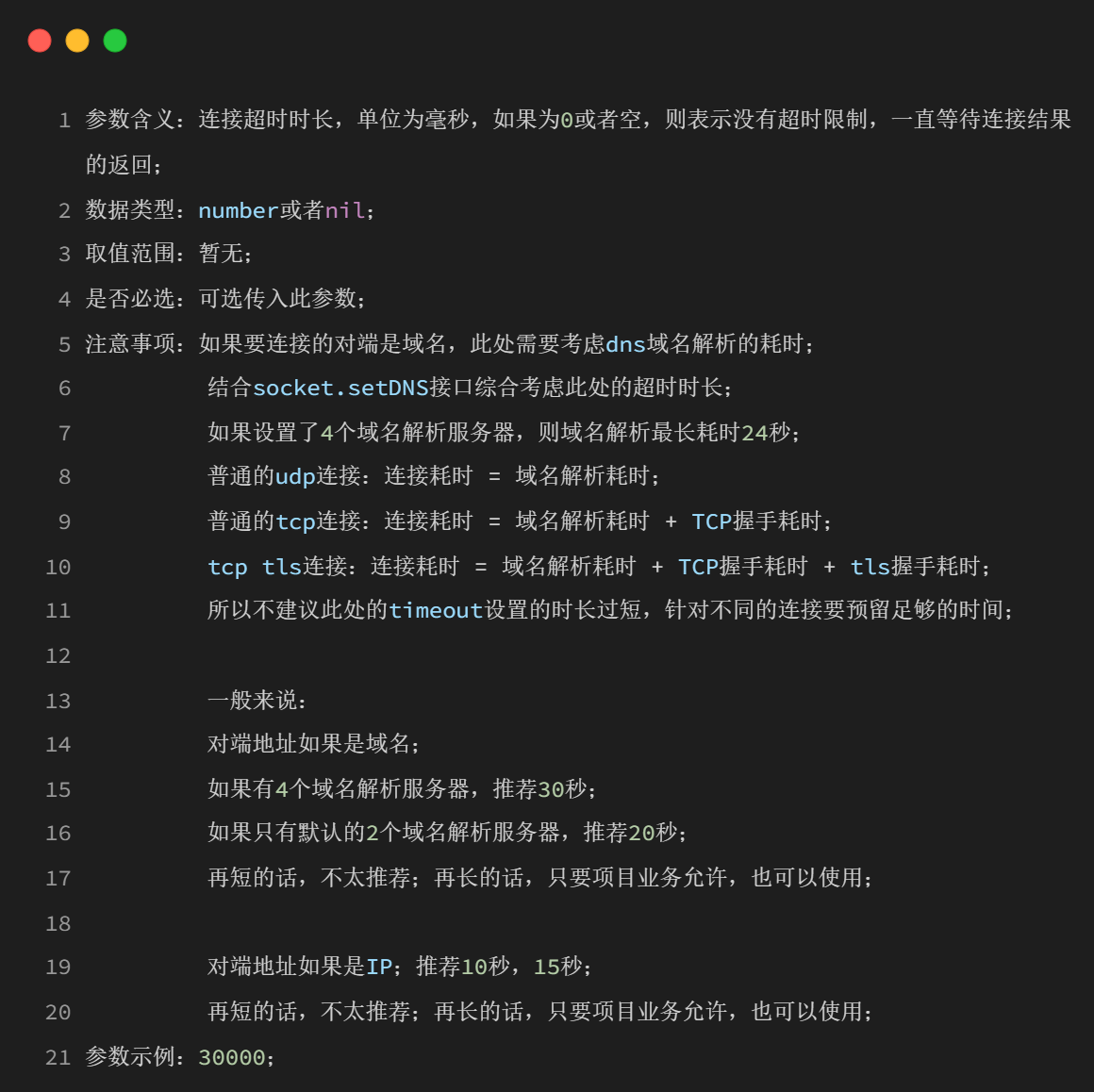

timeout

socket_ctrl

remote_address

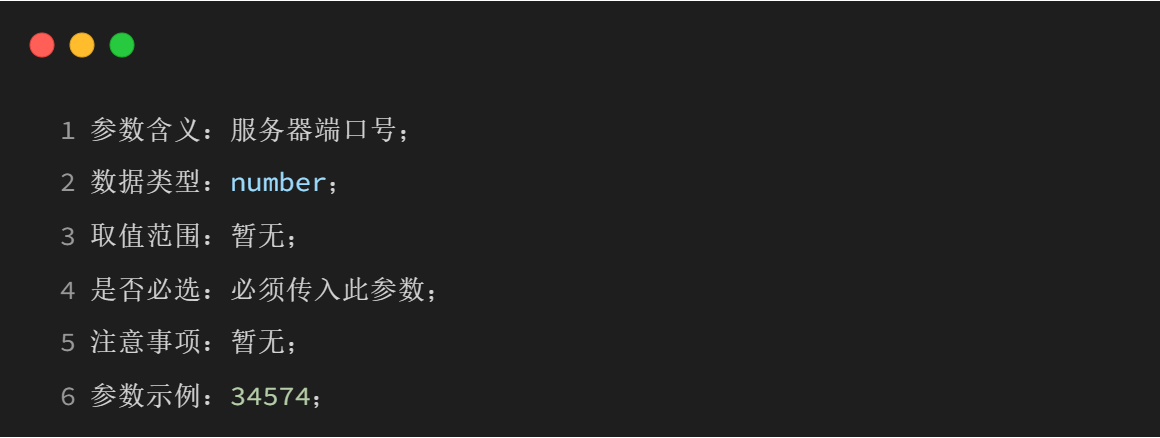

remote_port

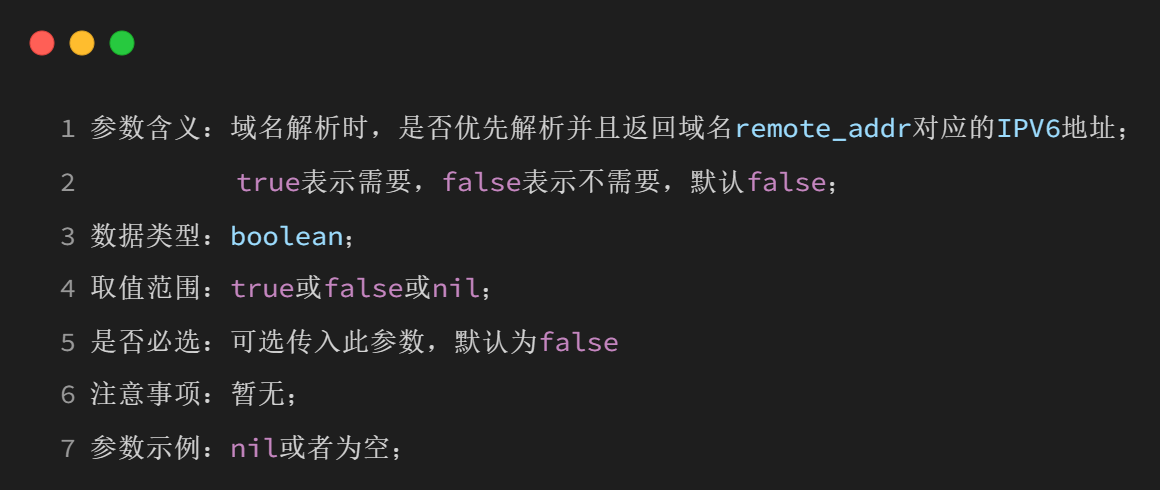

need_ipv6_dns

返回值

local result = libnet.connect(task_name, timeout, socket_ctrl, remote_addr, remote_port, need_ipv6_dns)

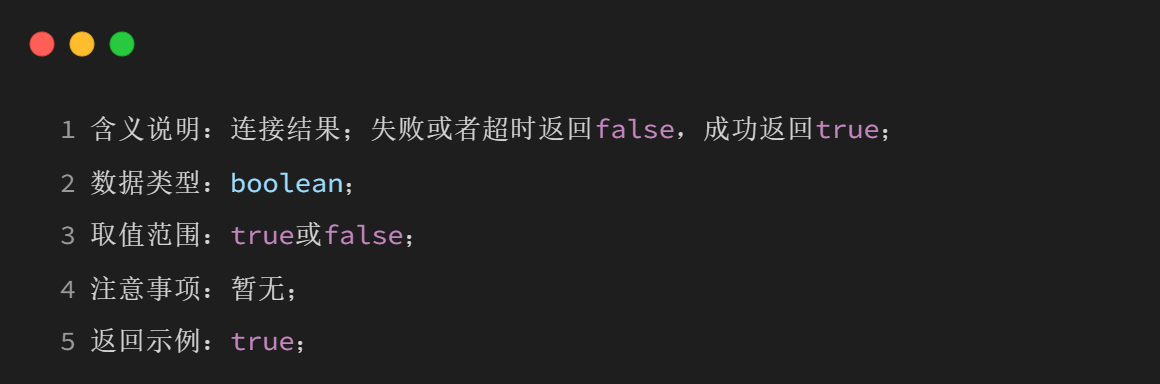

result

示例

libnet.tx(task_name, timeout, socket_ctrl, data, ip, port, flag)

功能

發送數據到對端，阻塞等待發送結果的返回；

只能在sys.taskInitEx創建的task的任務處理函數中使用，因為要阻塞等待并且接收定向消息；

以下三種情況會返回：

1、發送成功；

2、發送失敗；

3、發送超時（超時時長受timeout參數控制）；

參數

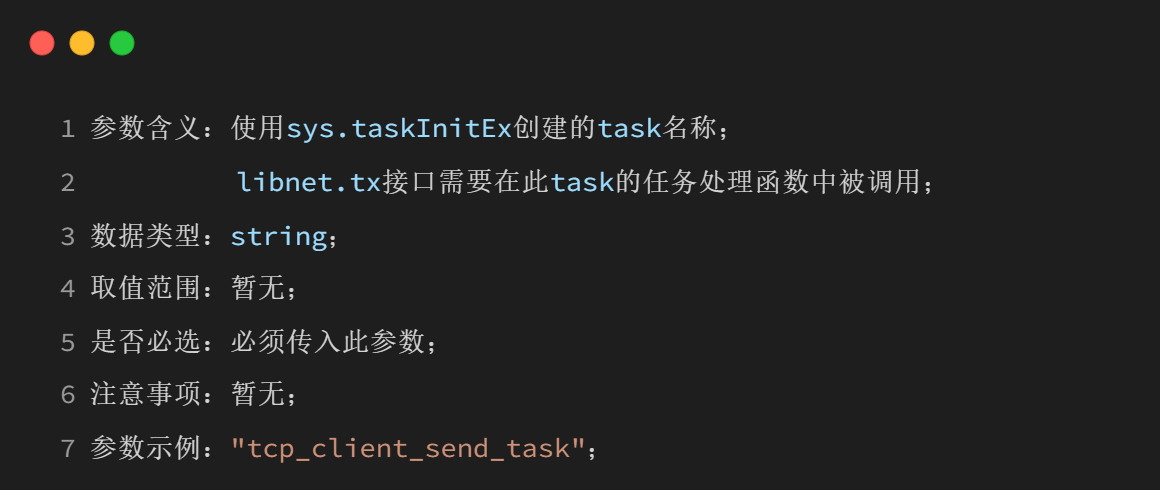

task_name

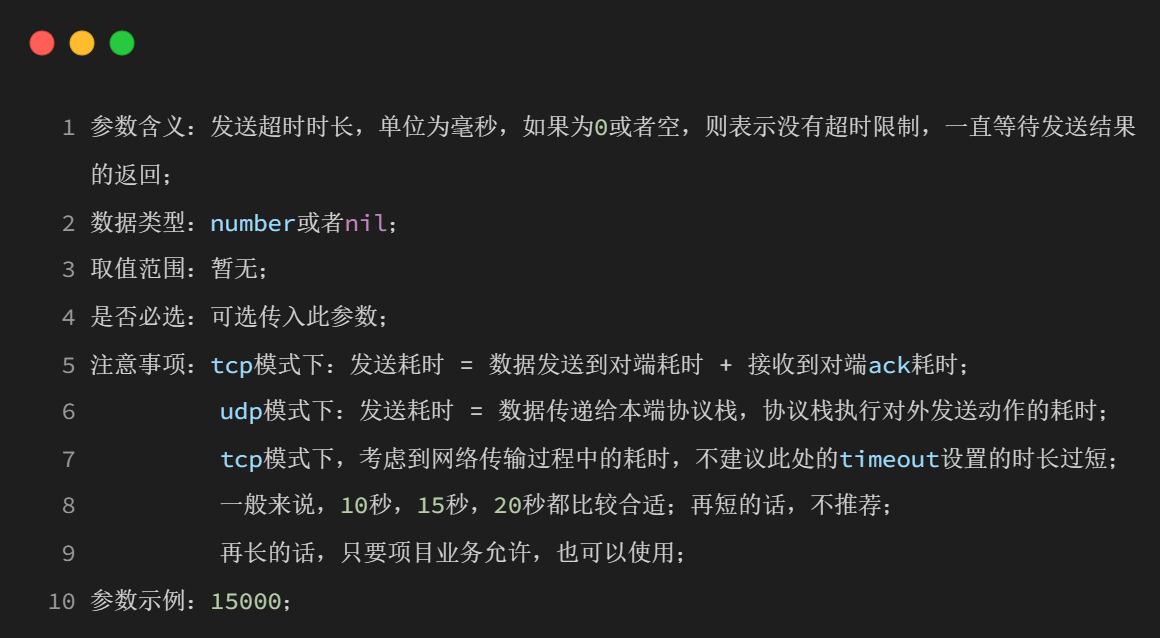

timeout

socket_ctrl

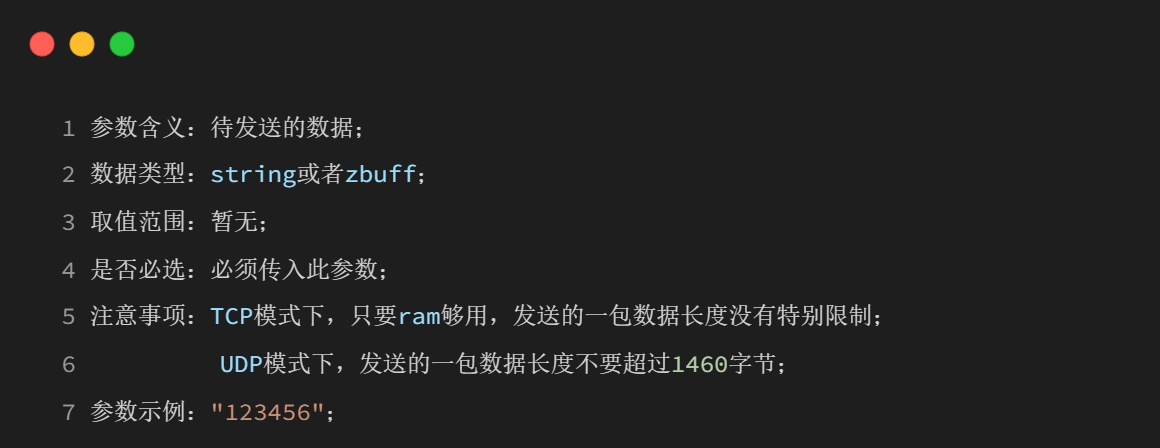

data

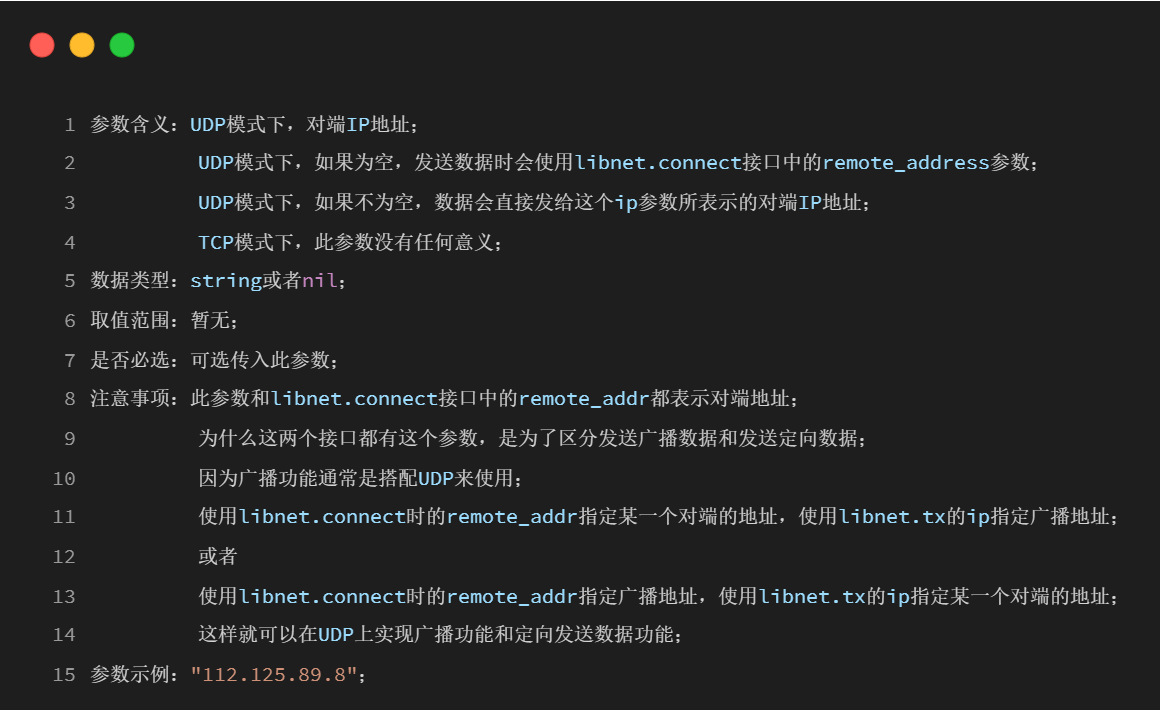

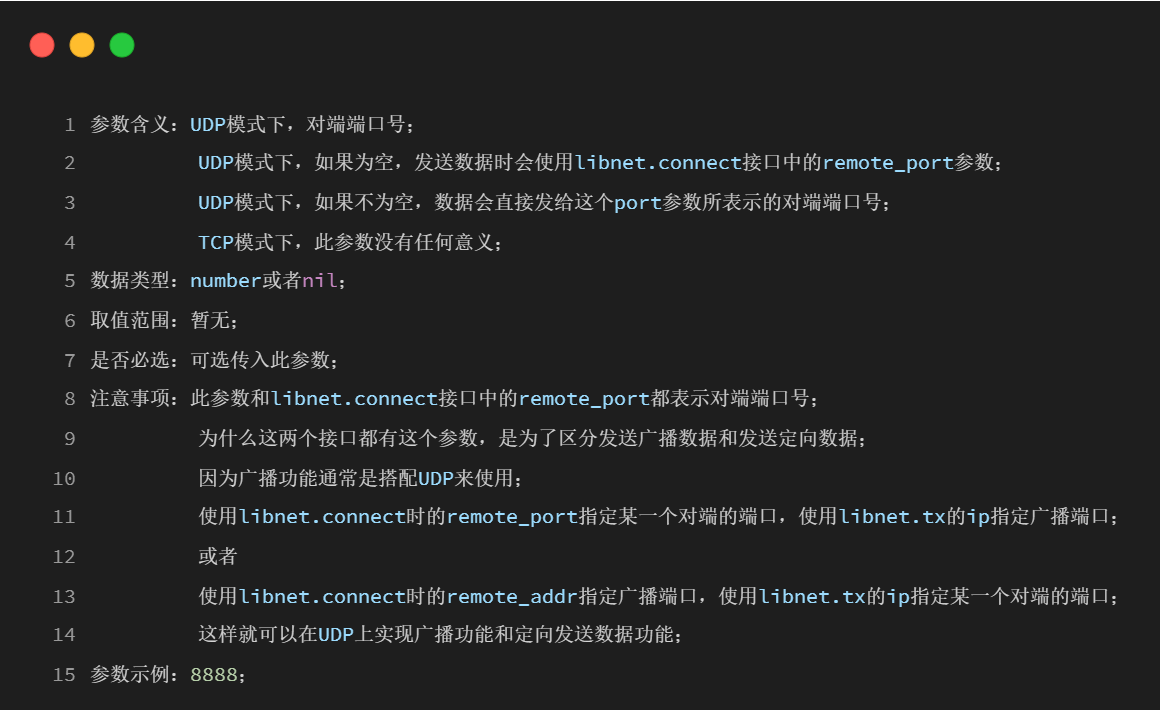

ip

port

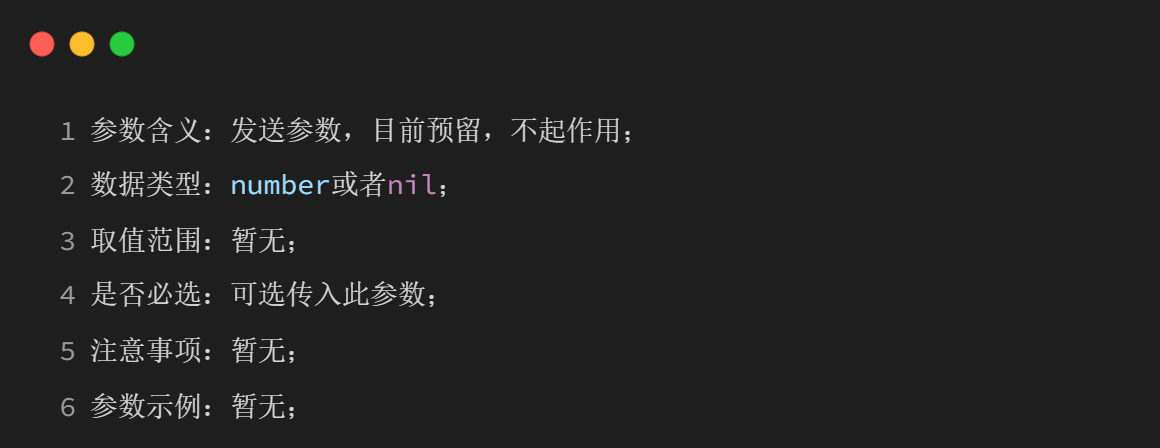

flag

返回值

local result, buff_full = libnet.tx(task_name, timeout, socket_ctrl, data, ip, port, flag)

result

buff_full

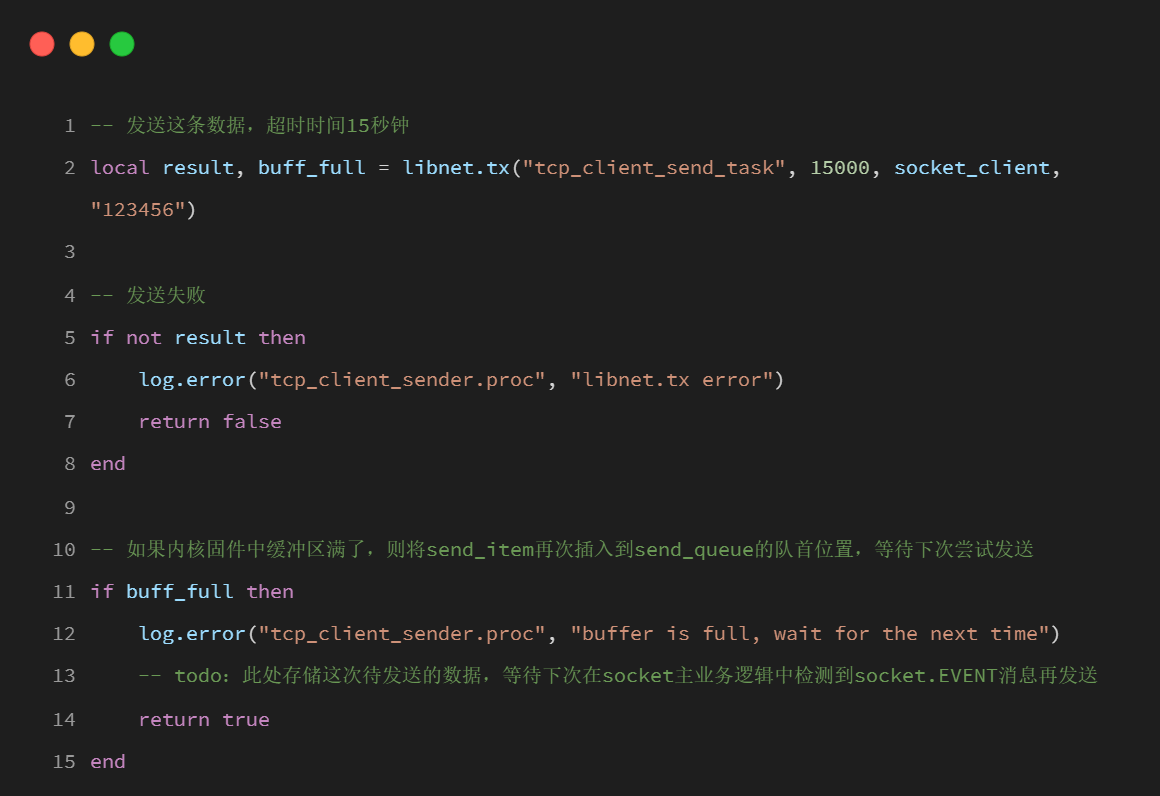

示例

libnet.wait(task_name,timeout, socket_ctrl)

功能

socket連接已經成功后，阻塞等待socket對象上新的網絡事件消息socket.EVENT；

只能在sys.taskInitEx創建的task的任務處理函數中使用，因為要阻塞等待并且接收定向消息；

以下三種情況會退出阻塞等待狀態：

1、socket對象和對端之間的連接出現異常（例如對端主動斷開，網絡環境出現異常等），此時在內核固件中會發送消息socket.EVENT；

2、socket對象接收到對端發送過來的數據，此時在內核固件中會發送消息socket.EVENT；

3、在應用腳本中需要的位置，主動調用sys.sendMsg(task_name, socket.EVENT, 0)發送消息socket.EVENT給task_name對應的task；

參數

task_name

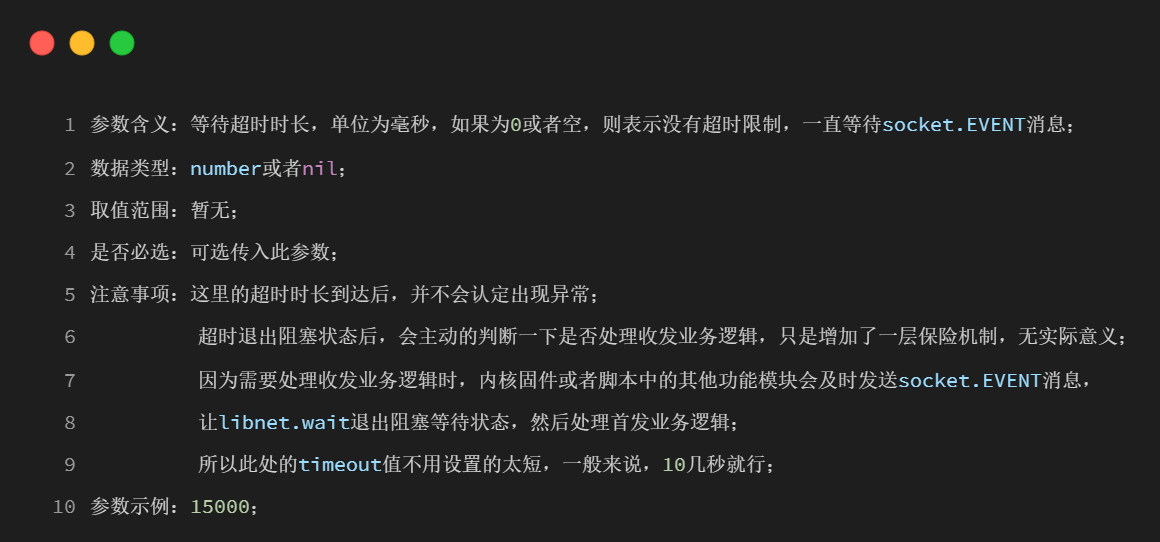

timeout

socket_ctrl

返回值

local result, param = libnet.wait(task_name, timeout, socket_ctrl)

result

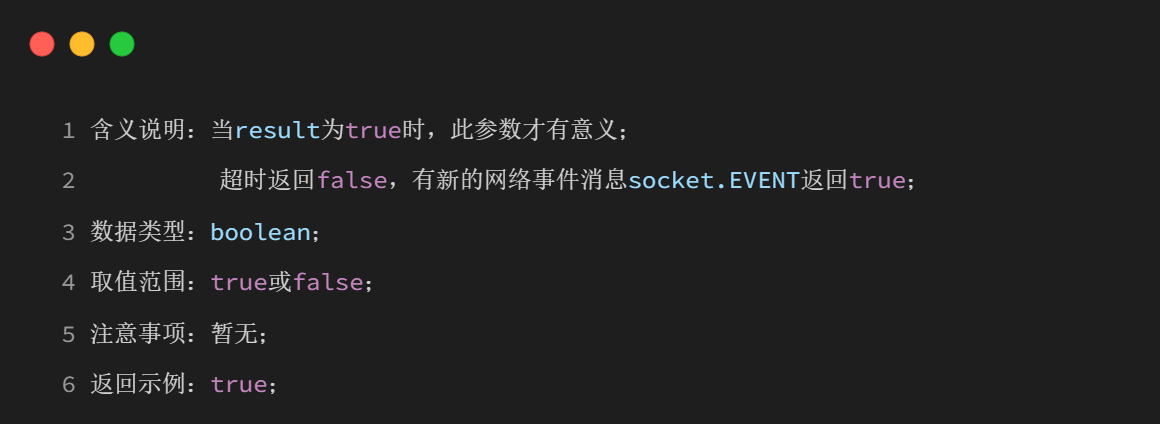

param

示例

libnet.close(task_name, timeout, socket_ctrl)

功能

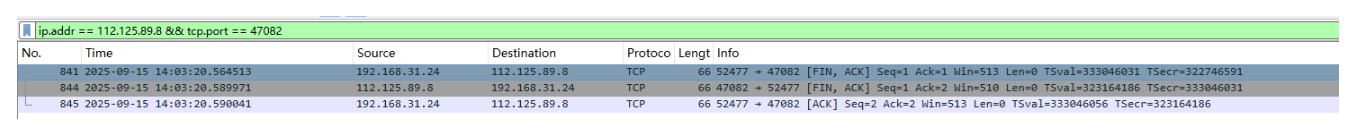

主動斷開socket連接；

TCP模式下，先四次揮手?jǐn)嚅_連接（超時時長為timeout），再直接強制斷開；

UDP模式下，直接強制斷開；

只能在sys.taskInitEx創建的task的任務處理函數中使用，因為要阻塞等待并且接收定向消息；

參數

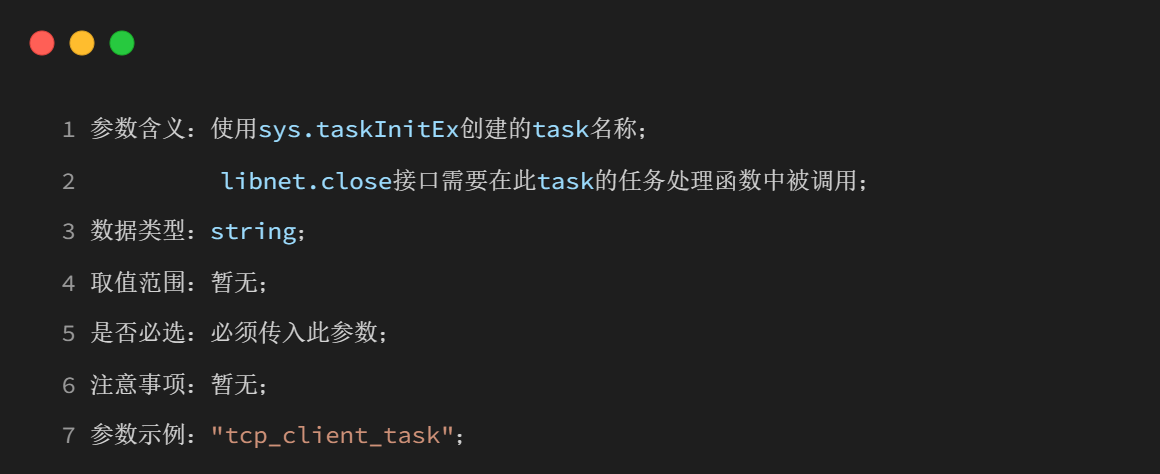

task_name

timeout

socket_ctrl

返回值

nil

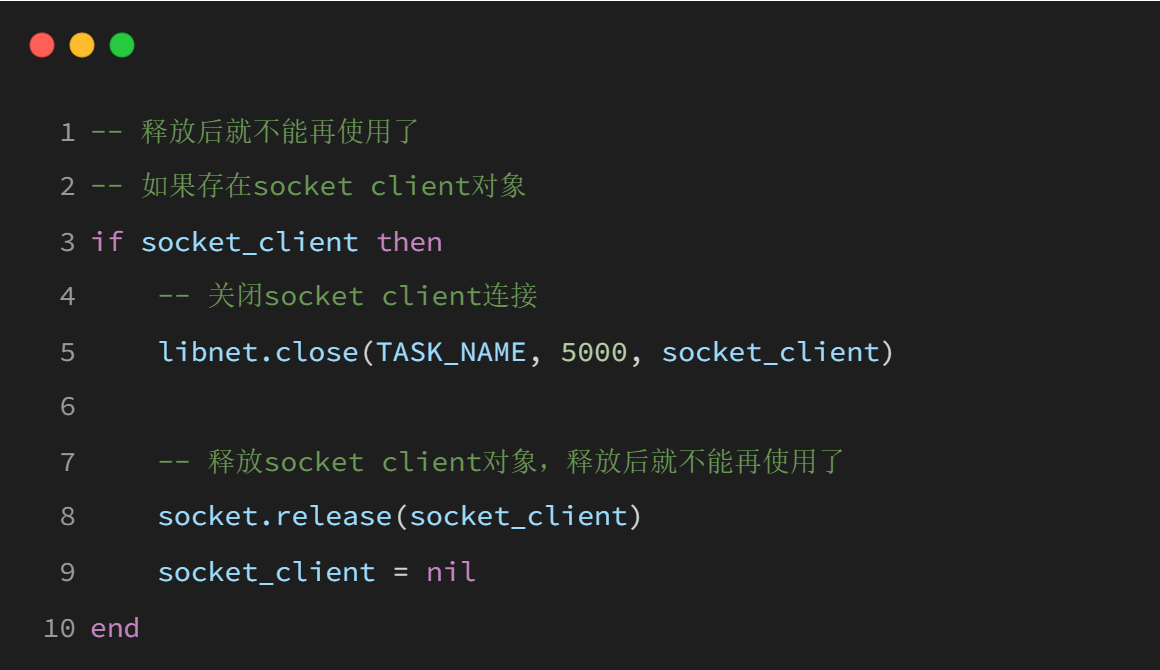

示例

七、LuatOS上的socke client 應用開發框架

現在，LuatOS socket和libnet的兩個重要的庫文件，基本上講完了，接下來，我們來實際看一個完整的socket client長連接的demo項目代碼，重點分析下如何在項目中使用LuatOS socket核心庫和libnet擴展庫；

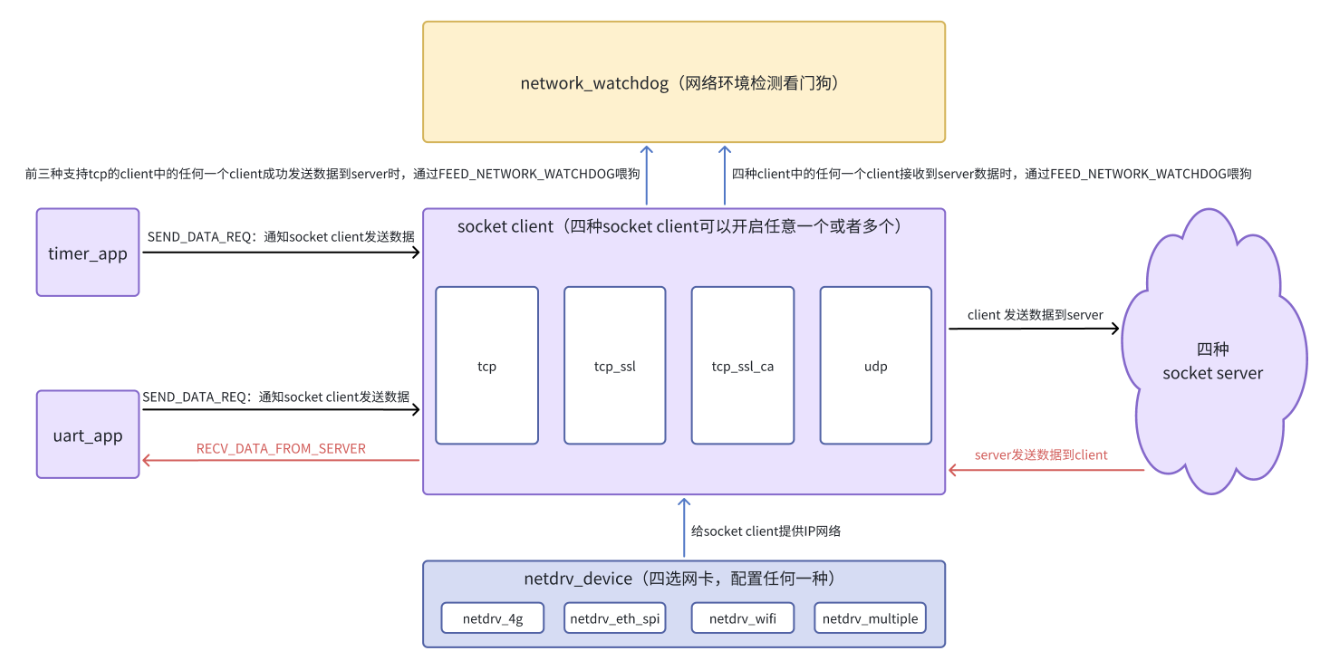

7.1 總體設計框圖

demo項目的總體設計框圖如下：

7.2 模擬器上運行這個項目（使用模擬器單網卡演示項目完整的業務邏輯）

首先我們在LuatOS模擬器上運行一下這個demo項目，讓大家對實現的功能有一個直觀的認識

如果要在LuatOS模擬器上運行這個項目，代碼需要做以下幾點修改：

1、netdrv_device.lua中打開pc模擬器的網卡驅動文件require "netdrv_pc"，注釋掉其他其他網卡文件；

2、 因為這個demo項目需要用到uart功能，要在pc上模擬uart收發功能，需要在pc上安裝一個虛擬串口工具，生成一組串口，例如串口1和串口2，如果這兩個串口id在你的pc上已經被占用，可以自定義生成任意兩個id的串口就行；

生成的這一對串口可以互相給對方發數據，也能互相接收對方發送過來的數據；

如果生成的是串口1和串口2，這個demo項目中的uart_app.lua中使用的uart1，不用修改uart_app.lua的代碼，此時在pc上使用sscom或者llcom串口工具打開串口2即可，這樣的話，模擬器中的uart1就可以和sscom或者llcom打開的uart2進行收發數據；

如果生成的一對串口沒有串口1，假設是串口11和串口12，則需要修改uart_app.lua中的代碼，串口id修改為11，pc上使用sscom或者llcom串口工具打開串口12即可，這樣的話，模擬器中的uart11就可以和sscom或者llcom打開的uart12進行收發數據；

3、創建一個TCP server、一個UDP server，一個TCP SSL server，根據創建的服務器地址和端口，修改代碼中對應的地址和端口；

軟件環境準備好之后，接下來我們在模擬器上實際運行一下這個項目看看效果；

雙擊 cmd 命令行窗口，然后輸入下面一行命令，運行 luatos 批處理文件，同時輸入要運行的 luatos 項目配置文件

luatos --llt=H:LuatoolsprojectAir8000_socket_client_long_connection.ini

然后按回車鍵，就可以運行 socket_client_long_connection 項目軟件；

7.3 分析項目代碼

這個socket demo中的readme文件，以及代碼中的注釋都比較詳細，接下來我用vscode直接打開這份demo項目代碼，和大家一起分析下項目代碼；

7.4 Air8000開發板上運行演示這個項目（重點演示單網卡和多網卡的使用）

準備硬件環境：

1、Air8000開發板一塊+可上網的sim卡一張+4g天線一根+wifi天線一根+網線一根：

sim卡插入開發板的sim卡槽

天線裝到開發板上

網線一端插入開發板網口，另外一端連接可以上外網的路由器網口或者交換機網口；

2、TYPE-C USB數據線一根 + USB轉串口數據線一根，Air8000開發板和數據線的硬件接線方式為：

Air8000開發板通過TYPE-C USB口供電；（外部供電/USB供電 撥動開關 撥到 USB供電一端）

TYPE-C USB數據線直接插到核心板的TYPE-C USB座子，另外一端連接電腦USB口；

準備軟件環境：

1、手機打開WiFi熱點zhutianhua 123qweasd，修改netdrv_wifi.lua和netdrv_multiple.lua中的WiFi信息；

2、打開TCP/UDP web工具，創建一個TCP server、一個UDP server，一個TCP SSL server，根據創建的服務器地址和端口，修改代碼中對應的地址和端口；

3、netdrv_device.lua分別打開單網卡和多網卡驅動單獨演示；

4、Luatools燒錄內核固件以及修改后的demo腳本；

多網卡演示：

開機后，在Luatools運行日志中搜索 new adapter，如下圖所示，按照紅色文字操作演示

單網卡演示：

直接運行日志即可；

八、如何分析LuatOS socket日志

在socket開發使用過程中，或多或少，我們都會遇到一些問題，遇到問題時，如果我們自己可以根據日志進行初步分析，可能會大大提高解決問題的效率；在本章節我們提供三種日志分析方法；

8.1 三種日志分析方法

8.1.1 Luatools抓取的應用日志分析

這部分是Luatools抓取的應用日志，在Luatools的主窗口可以實時顯示，如下圖所示：

應用日志分為兩種類型：

1、一部分是Lua腳本中輸出的日志，有D/、I/、W/、E/幾種前綴，這部分日志，大家根據自己編寫的Lua腳本邏輯自行分析即可；

2、另一部分是內核固件中輸出的一些關鍵日志，沒有D/、I/、W/、E/幾種前綴，這部分日志，大家不知道所表示的意義，我們會在本章節的以下內容中針對一些常見的日志進行逐一分析；

8.1.2 抓取LuatOS模擬器上的網絡交互包進行分析

socket應用完全可以在LuatOS模擬器上運行，所以我們可以使用LuatOS模擬器來運行自己的程序；

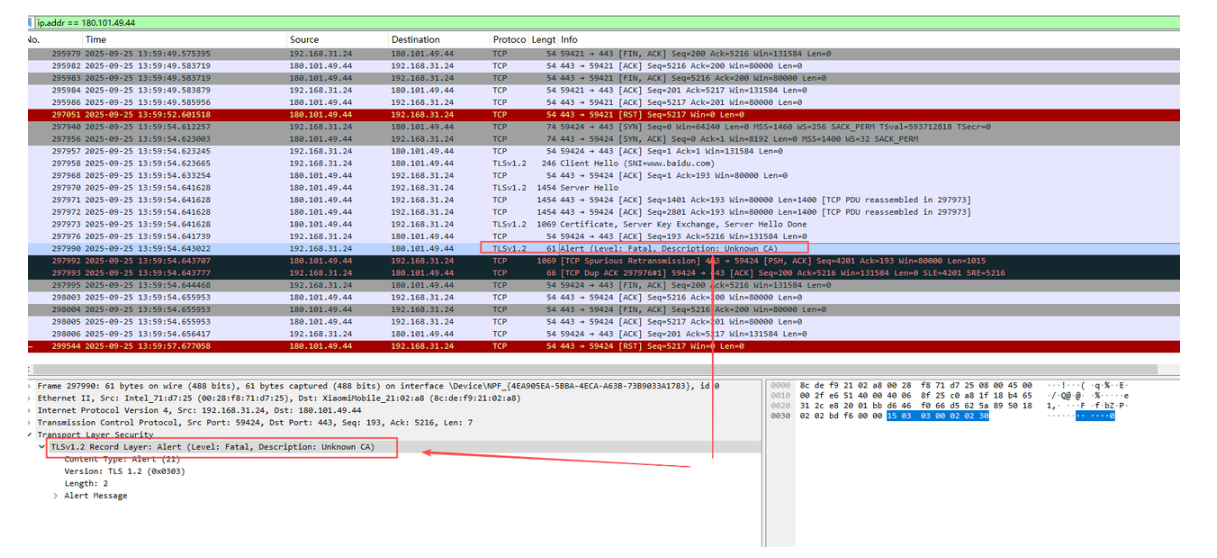

在運行過程中使用wireshark抓取網絡交互包，進行詳細分析，例如下圖是在LuatOS模擬器運行過程中，tls+單向認證連接服務器失敗的網絡交互包，從交互包中可以準確的得知，失敗原因是Unknown CA，未識別的CA證書

這種分析方法對于解決socket，http，mqtt，ftp等網絡應用的問題，幫助很大！

8.1.3 Luatools抓取的底層日志網絡交互包分析

這里所說的抓取底層日志網絡交互包分析，和 8.1.2 抓取LuatOS模擬器上的網絡交互包進行分析 相比，一個是在真實的硬件板上（例如Air8000）運行抓日志，一個是在LuatOS模擬器上運行抓網絡交互包；

在真實的硬件板上抓到日志后，然后再使用底層日志分析工具提取出來網絡交互包，然后再使用wireshark對提取出來的網絡交互包進行分析；

和模擬器運行直接抓網絡交互包相比，這種方式有以下幾種明顯的缺點：

1、抓取日志以及分析操作繁瑣；

2、硬件板內存資源有限，抓到的網絡日志會丟包，特別是網絡數據交互頻繁的時候，丟包問題嚴重；

雖然有以上兩項缺點，但是因為是真實的運行環境，對于LuatOS模擬器運行無法分析解決的問題，最終還是要通過這種方式解決；

如果需要用到這種方式來分析解決問題，當前階段，只需要提交Luatools抓到的日志給我們技術人員即可，由技術人員進行分析；

后續我們也會在docs.openluat.com寫一篇文章，單獨講解如何使用這種方法分析問題；大家如果有興趣，可自行查看文檔學習。

所以，在本章節接下來的內容中，我會針對一些常見的問題，分別使用Luatools應用日志分析和LuatOS模擬器上的網絡交互包分析這兩種方法來講述；

8.2 socket創建

8.2.1 創建失敗

Luatools應用日志分析

使用socket.create(adapter_id, task_name)接口創建socket時，常見的錯誤日志，如下圖所示：

這種異常日志的意思是：無法為socket對象分配資源；

出現這種異常，通常是因為同時存在的socket數量超過了內核固件限制的最大數量：

Air780系列/Air8000系列的模組，允許同時存在的socket對象數量為64個；

Air6101系列/Air8101系列的模組，允許同時存在的socket對象數量為32個；

通常是以下兩種原因造成的：

項目中開發業務代碼時，socket.create和socket.release是一對逆操作，如果不斷的create，但是沒有release，就會出現這種問題，這種錯誤的使用方式比較常見；

例如在一個實際項目中，創建socket，socket連接，socket收發業務邏輯處理，如果業務邏輯處理過程中出現異常，就會斷開socket，然后再銷毀socket；這是一套完整的操作，出現異常后，會從socket創建開始重試；在實際代碼開發過程中，有可能會忘記銷毀socket；這樣的話，每次重試都會創建一個新的socket；隨著重試的次數增多，最終同時存在的socket對象就會超過上限而出現錯誤；例如下圖中，如果漏寫了紅框內的代碼，隨著時間的推移，最終就會出現問題

項目中正常業務邏輯，同時使用的socket數量超過了限制，這種情況下，只能簡化業務邏輯，減少對socket的使用；不過這種情況幾乎不會出現，因為一個項目的正常業務邏輯，幾乎不會出現同時使用幾十個socket的情況；

LuatOS模擬器上的網絡交互包分析

socket創建失敗，不涉及網絡交互包，所以不適用于此方法進行分析；

8.2 socket連接

8.2.1 dns解析失敗

Luatools應用日志分析

如下圖所示

一共四個DNS服務器，每個服務器嘗試解析3次，最終沒有解析成功，提示：dns_run 649:no ipv6, no ipv4

出現此種錯誤，可以通過以下幾步嘗試分析解決：

1、確認下域名輸入是否正確；

2、參考socket.setDNS(adapter_id, dns_index, ip)的說明配置自定義的DNS服務器；

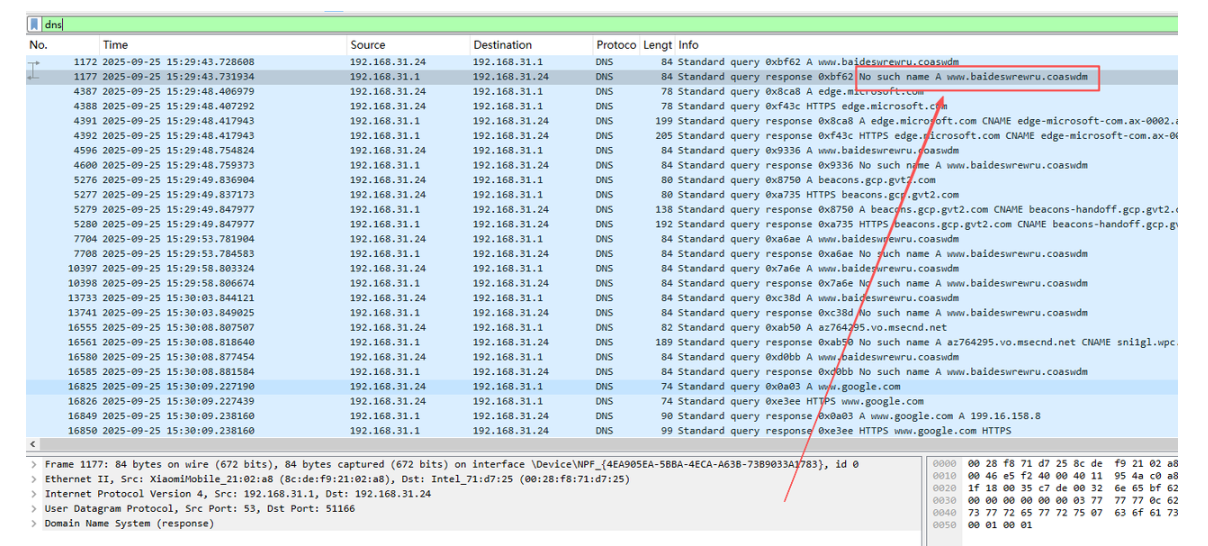

LuatOS模擬器上的網絡交互包分析

8.2.2 tcp握手連接失敗

Luatools應用日志分析

當對端ip地址存在，端口不存在時，例如：連接netlab tcp服務器，ip地址為：112.125.89.8，端口42145（不存在）

會有以下異常日志：net_lwip_tcp_err_cb 662:adapter 1 socket 24 not closing, but error -14

這里有一個錯誤值：-14，表示：

ERR_RST = -14

• 含義：連接被重置；
• 場景：TCP 連接收到對端發送的 RST（重置）報文，導致連接強制關閉；

意味著，tcp連接已經發到了對端ip地址，但是被對端直接給rst了；

還有一種常見的錯誤是對端IP不存在，此時在異常日志中的錯誤值很可能是：-13；

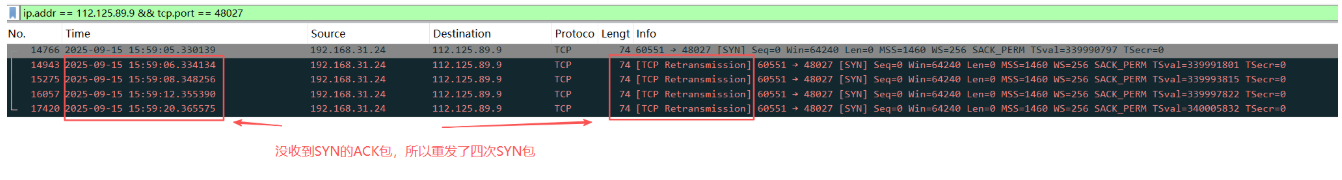

如下圖所示，連接一個不存在IP地址：113.126.89.86

net_lwip_tcp_err_cb 662:adapter 1 socket 5 not closing, but error -13

這里有一個錯誤值：-13，表示：

ERR_ABRT = -13

• 含義：連接被中止。
• 場景：TCP 連接被本地或?qū)Χ水惓Ｖ兄梗ㄈ缡盏?RST 包，或本地主動調用tcp_abort）。

具體到本日志，因為對端ip不存在，所以應該是tcp三次握手過程中，超時，內核固件主動斷開了連接；

在LuatOS內核固件中，使用的是LwIP協議棧，此處的錯誤值的完整的取值范圍如下所述（大家在平時開發過程中，如果遇到異常，根據日志中的錯誤值，可以參考這部分說明自行簡單分析下是什么原因）：

1、ERR_OK = 0：無錯誤，操作成功；

2、ERR_MEM = -1：內存分配失敗；

3、ERR_BUF = -2：

含義：緩沖區錯誤（不足或大小不匹配）。

場景：發送數據時緩沖區空間不足（如pbuf大小不夠存放待發送數據），或接收時緩沖區溢出。

4、ERR_TIMEOUT = -3

含義：操作超時。

場景：TCP 連接超時（未收到 SYN-ACK）、ARP 請求超時（未收到目標 MAC 地址應答）、netconn_recv等待數據超時等。

5、ERR_RTE = -4

含義：路由錯誤（無可用路由）。

場景：發送 IP 數據包時，lwip 路由表中找不到目標 IP 地址的有效路由（如未配置默認網關且無直連路由）。

6、ERR_INPROGRESS = -5

含義：操作正在進行中。

場景：非阻塞模式下的操作（如tcp_connect）尚未完成，需等待后續回調通知結果。

7、ERR_VAL = -6

含義：無效值（參數值非法）。

場景：傳入 API 的參數值超出合法范圍（如端口號為 0 或大于 65535，IP 地址格式錯誤等）。

8、ERR_WOULDBLOCK = -7

含義：操作會阻塞（非阻塞模式下）。

場景：非阻塞模式下調用netconn_recv時暫無數據可接收，或tcp_send時發送窗口未滿導致無法立即發送。

9、ERR_USE = -8

含義：地址已被使用。

場景：綁定端口時（udp_bind、tcp_bind），指定的端口已被其他連接占用。

10、ERR_ALREADY = -9

含義：已在連接中。

場景：對已處于連接過程中的 TCP 控制塊再次調用tcp_connect。

11、ERR_ISCONN = -10

含義：連接已建立。

場景：對已連接的 TCP 連接再次調用tcp_connect，或?qū)σ堰B接的netconn執行不需要連接的操作（如bind）。

12、ERR_CONN = -11

含義：未連接狀態。

場景：對未建立連接的netconn調用send，或關閉未連接的連接。

13、ERR_IF = -12

含義：底層網絡接口錯誤。

場景：網絡接口未初始化、鏈路斷開（如以太網物理層未連接），導致數據包無法發送。

14、ERR_ABRT = -13

含義：連接被中止。

場景：TCP 連接被本地或?qū)Χ水惓Ｖ兄梗ㄈ缡盏?RST 包，或本地主動調用tcp_abort）。

15、ERR_RST = -14

含義：連接被重置。

場景：TCP 連接收到對端發送的 RST（重置）報文，導致連接強制關閉。

16、ERR_CLSD = -15

含義：連接已關閉。

場景：對已正常關閉的連接執行讀寫操作（如tcp_send在連接關閉后調用）。

17、ERR_ARG = -16

含義：非法參數（參數類型或指針無效）。

場景：傳入 API 的參數為NULL（如netconn_new傳入無效的協議類型，tcp_send傳入NULL緩沖區）。

18、ERR_IF_HIGH_WATER = -17

含義：底層網絡接口達到高水位線（緩沖區滿）。

場景：網絡接口發送緩沖區已滿，暫時無法接收新的發送請求（通常用于流量控制）。

19、ERR_IF_SUSPEND = -18

含義：底層網絡接口被掛起。

場景：網絡接口因某種原因（如手動暫停、錯誤恢復中）暫時不可用。

20、ERR_IF_OOS = -19

含義：底層網絡接口處于 “OutOfService”（服務中斷）狀態。

場景：網絡接口硬件故障、驅動錯誤等導致完全無法提供服務。

LuatOS模擬器上的網絡交互包分析

8.2.3 tls握手連接失敗

Luatools應用日志分析

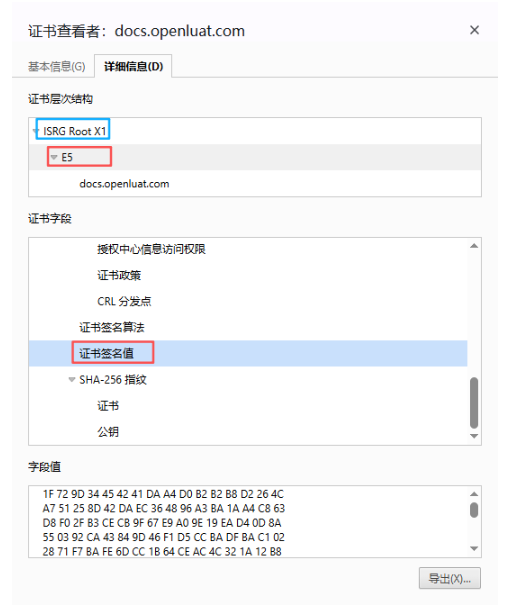

在tls連接+僅支持單向認證的場景中，如果我們在客戶端配置了錯誤的CA證書，本來應該是baidu_parent_ca.crt文件中的內容，現在配置為了錯誤的內容"123"，如下圖所示：

在連接過程中，會有以下異常日志：network_state_shakehand 807:0x2700, 3

這里有一個錯誤值：0x2700，MBEDTLS_ERR_X509_CERT_VERIFY_FAILED，表示證書驗證失敗；

在LuatOS內核固件中，使用的是MbedTLS開源庫，TLS握手連接過程中，MbedTLS中有以下常見的錯誤值（大家在平時開發過程中，如果遇到異常，根據日志中的錯誤值，可以參考這部分說明自行簡單分析下是什么原因，如果這里沒有覆蓋出現的錯誤值，可以使用AI工具提問，例如錯誤值為0x2700，可以提問：tls握手連接過程中，0x2700表示什么錯誤）：

1、基礎加密 / 解密錯誤

MBEDTLS_ERR_SSL_DECRYPTION_FAILED（0x7080）：解密失?。ㄈ鐚ΨQ加密密鑰錯誤、密文損壞）。

MBEDTLS_ERR_SSL_BAD_HMAC（0x7082）：HMAC 驗證失?。ㄏ⑼暾孕ｒ灢煌ㄟ^，可能被篡改）。

MBEDTLS_ERR_SSL_BAD_RECORD_MAC（0x7084）：記錄層 MAC 校驗失?。ㄅc HMAC 類似，針對 TLS 記錄的完整性）。

2、協議版本與協商錯誤

MBEDTLS_ERR_SSL_UNSUPPORTED_VERSION（0x7000）：不支持對方的 TLS 版本（如客戶端要求 TLS 1.0，服務器僅支持 TLS 1.2+）。

MBEDTLS_ERR_SSL_VERSION_MISMATCH（0x7002）：版本協商不匹配（如客戶端和服務器協商的版本不一致）。

3、密碼套件與算法錯誤

MBEDTLS_ERR_SSL_NO_SHARED_CIPHER（0x7004）：無共同支持的密碼套件（客戶端與服務器的密碼套件列表無交集）。

MBEDTLS_ERR_SSL_UNSUPPORTED_CIPHERSUITE（0x7006）：對方選擇的密碼套件本地不支持。

MBEDTLS_ERR_SSL_UNSUPPORTED_EXTENSION（0x7008）：不支持對方發送的 TLS 擴展（如 ALPN、SNI 擴展不被認可）。

4、證書驗證錯誤

MBEDTLS_ERR_X509_CERT_VERIFY_FAILED（0x2700）：證書驗證失?。ㄈ绾灻麩o效、過期、吊銷）。

MBEDTLS_ERR_X509_UNKNOWN_CA（0x2702）：證書鏈中存在未知 CA（根證書不被信任）。

MBEDTLS_ERR_SSL_CERTIFICATE_REQUIRED（0x7040）：服務器要求客戶端證書，但客戶端未提供。

MBEDTLS_ERR_SSL_BAD_CERTIFICATE（0x7042）：證書格式錯誤或內容無效（如解析失敗、字段不合法）。

5、密鑰交換與認證錯誤

MBEDTLS_ERR_SSL_KEY_EXCHANGE_FAILED（0x7020）：密鑰交換過程失?。ㄈ?RSA 密鑰解密失敗、ECDH 密鑰協商錯誤）。

MBEDTLS_ERR_SSL_BAD_CLIENT_KEY_EXCHANGE（0x7022）：客戶端密鑰交換消息格式錯誤或內容無效。

MBEDTLS_ERR_SSL_BAD_CERTIFICATE_VERIFY（0x7044）：客戶端證書驗證消息（CertificateVerify）無效（如簽名不匹配）。

6、握手流程與消息錯誤

MBEDTLS_ERR_SSL_UNEXPECTED_MESSAGE（0x7060）：收到意外的握手消息（如流程順序錯誤，如先收到 Finished 再收到 Certificate）。

MBEDTLS_ERR_SSL_INVALID_HANDSHAKE_MESSAGE（0x7062）：握手消息格式無效（如長度錯誤、字段缺失）。

MBEDTLS_ERR_SSL_HANDSHAKE_FAILURE（0x7064）：握手失?。ㄍㄓ缅e誤，可能因上述多種原因?qū)е?，如服?wù)器拒絕客戶端配置）。

MBEDTLS_ERR_SSL_HANDSHAKE_TIMEOUT（0x7066）：握手超時（未在規定時間內收到對方響應）。

7、連接與狀態錯誤

MBEDTLS_ERR_SSL_CONN_EOF（0x70a0）：握手過程中連接被關閉（對方發送了關閉通知）。

MBEDTLS_ERR_SSL_CONNECTION_RESET（0x70a2）：連接被重置（如底層 TCP 連接斷開）。

MBEDTLS_ERR_SSL_WANT_READ / MBEDTLS_ERR_SSL_WANT_WRITE（0x70c0 / 0x70c2）：非阻塞模式下需要繼續讀寫數據（非錯誤，需重試）。

LuatOS模擬器上的網絡交互包分析

8.2 socket收發數據和斷開

這些業務邏輯的異常情況，就不再一一分析了，大家遇到問題后，可以參考上面幾種異常的分析方法，自行分析；

九、課后作業

實現一個TCP短連接項目（LuatOS模擬器上或者AirXXXX硬件板上開發調試，二選一）；

項目需求：

1、啟動一個tcp server；

2、開發LuatOS項目，實現一個tcp client，每隔5分鐘循環執行一次以下業務邏輯：

連接tcp server；如果連接失敗，退出本次循環；如果連接成功，繼續向下執行；

發送任意一包數據到server，如果發送失敗，立即斷開連接，退出本次循環；

server收到數據后，回復任意數據到client；

client等待接收數據，超時時間20秒；

在20秒內，如果收到數據，立即斷開連接，退出本次循環；

20秒超時沒有收到數據，立即斷開連接，退出本次循環；

在以上業務邏輯過程中，如果出現異常，立即斷開連接，退出本次循環；

作業提交內容：

1、2個Lua文件：main.lua，tcp_client_main.lua；

2、1個運行日志文件

今天的內容就分享到這里了~

審核編輯 黃宇
