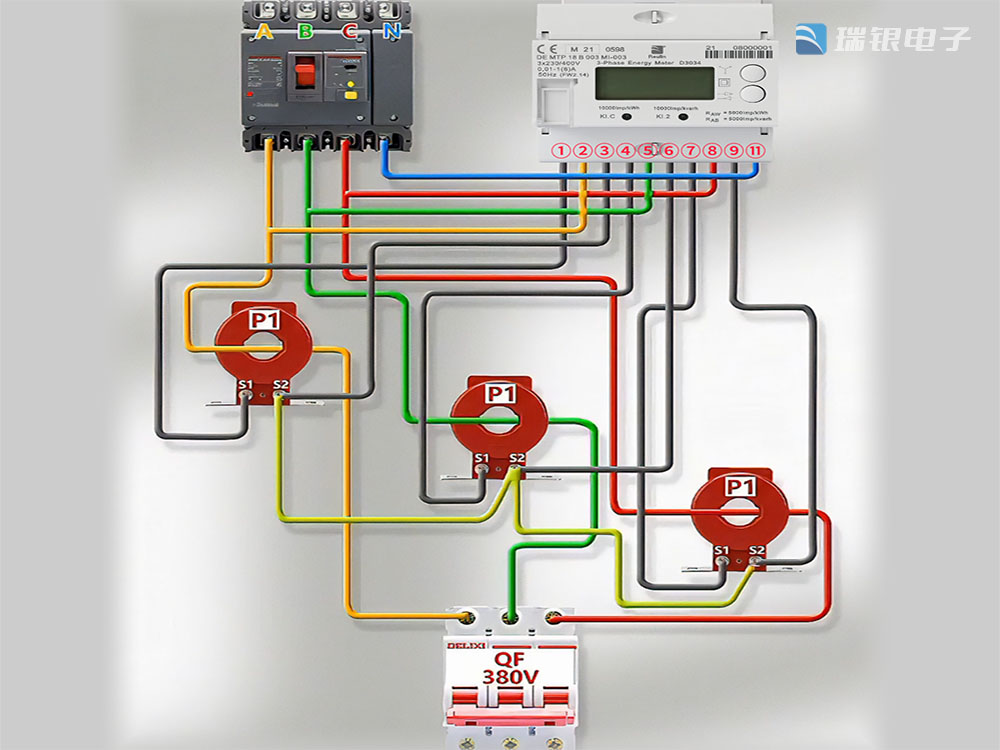

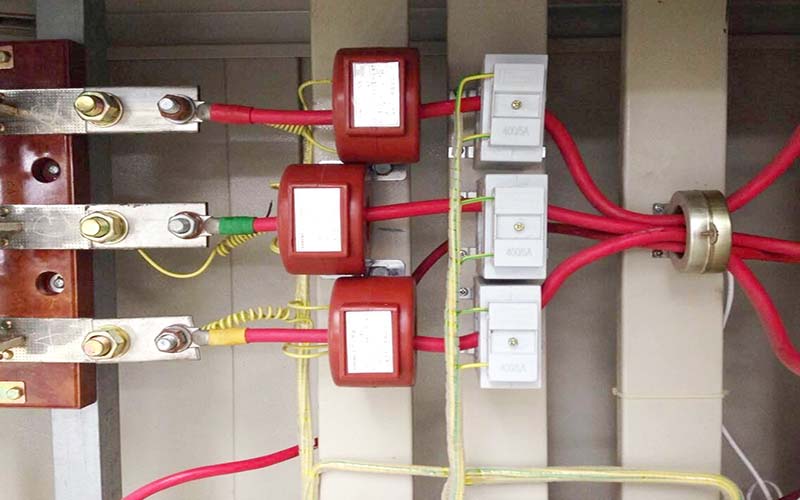

在電力計量與監測系統中，需外接電流互感器（Current Transformer，簡稱CT）的電能表無處不在，它們是我們精準感知龐大電流的“眼睛”。然而，在這套精密的系統中，隱藏著一條必須時刻遵守的“鐵律”：電流互感器的二次側絕對不允許開路運行。本文將深入剖析其背后的原理及危害。

Part 01 電流互感器的正常工作原理

CT是一種依據電磁感應原理工作的特殊變壓器，其核心設計是“降流”與“隔離”。

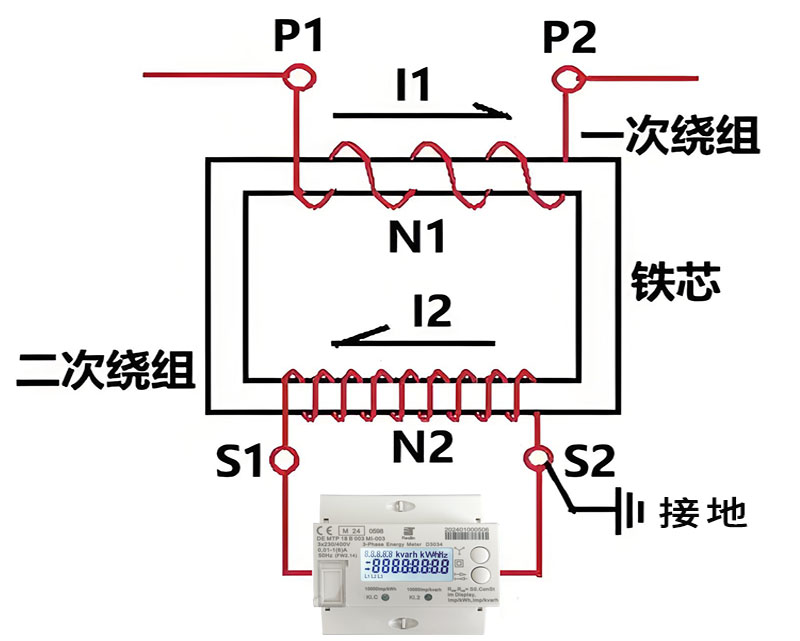

1、結構：它通常由閉合的鐵芯、匝數較少的一次繞組（串聯在主回路中）和匝數較多的二次繞組（連接電能表）構成。

2、理想狀態：在正常閉合回路中，CT工作于近似“短路”狀態。根據安培環路定律和電磁感應定律，一次電流I1會在鐵芯中產生交變磁通 Φ，進而在二次側感應出電流I2 。兩者關系為：

I1 × N1 = I2 × N2 + Im×N1

其中 N1 、 N2 為一、二次繞組匝數，Im為勵磁電流。由于設計上勵磁阻抗很大，Im極小，因此在理想情況下可簡化為：

這里的 Kn 即額定變比，例如 1000/5A。此時，一次側的大電流被精確地按比例轉換為二次側的小電流（通常為5A或1A標準值），供儀表安全測量。同時，CT的二次回路電位很低（通常只有幾伏），處于安全范圍。

Part 02 二次側開路時的原理分析

當二次回路因接線端子松動、斷線或測試時誤斷開等原因形成開路時，其工作狀態發生災難性突變。

其核心物理過程如下：

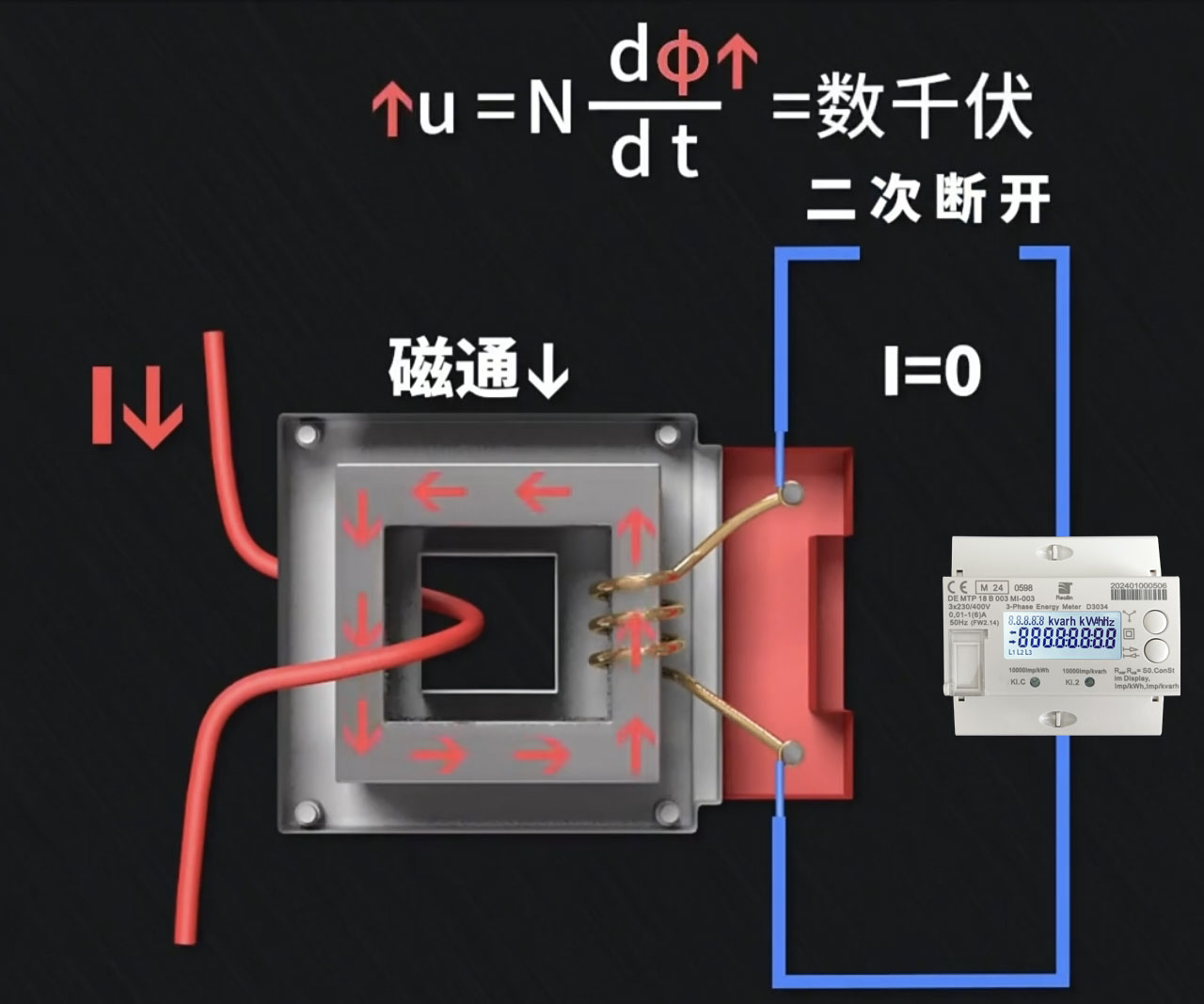

1:去磁反饋的消失

正常工作時，二次電流 I2 產生的磁通方向總是與一次電流 I1 產生的磁通相反，形成強烈的“去磁”效應，將鐵芯中的合成磁通限制在較低水平。開路后， I2 =0，去磁作用瞬間歸零。

2:磁通的急劇飽和

失去制衡的一次安匝 I1 N1 全部轉化為勵磁安匝。由于鐵芯截面積是為低磁通密度設計的，此時鐵芯迅速進入深度飽和狀態。

根據法拉第電磁感應定律，交變的磁通會在繞組兩端感應電動勢。在磁通急劇增大的情況下，二次繞組兩端將感應出極高的電壓U2 。

3:高壓的產生

在工頻條件下，對于一次側為數百安培的電流，開路二次側的感應電壓輕松達到數千伏，極端情況下可超過10千伏。

國家標準GB/T 20840.2-2014《互感器 第2部分：電流互感器的補充技術要求》中，對互感器的絕緣性能有嚴格規定，而這突如其來的高壓遠遠超過了其正常設計承受范圍。

Part 03 電流互感器二次側開路危害

二次開路產生的高壓及伴隨現象，會引發一系列鏈?zhǔn)椒磻?yīng)的危害。

1. 人身電擊危險數千伏的高壓存在于二次接線端子上，這直接構成了嚴重的觸電風險。維護、檢修人員若無防備觸碰到，可能造成電擊。

2. 設備損壞

絕緣擊穿：高壓首先會擊穿二次繞組匝間、層間絕緣，或擊穿二次回路中對地絕緣，導致CT永久性損壞。

過熱燒毀：鐵芯高度飽和后，會產生巨大的渦流和磁滯損耗，導致鐵芯過熱，可能燒毀繞組絕緣，甚至引發火災。

電弧與爆炸：開路點（如松動的端子）在高壓下會產生持續的電弧。電弧高溫可能燒毀設備，引燃周邊可燃物，在密閉柜體內積累的高溫氣體甚至可能引發電氣爆炸。

3. 系統運行危害

計量失準與失效：對于CT式電能表，輸入電流變?yōu)榱?，將?dǎo)致其無法計量，造成電量丟失，引發貿易結算糾紛。

產生危險的高壓電火花：這不僅是一個點火源，其產生的強烈電磁脈沖還可能干擾附近的電子設備。

Part 04 結束語

電流互感器二次側開路，引發電磁能量劇烈積聚，最終以高電壓、強電弧、過熱等形式釋放的物理災變過程。因此，在涉及CT回路的所有工作中，都必須將“防開路”作為嚴格遵守的規程。

同時，電能表外接的電流互感器二次側必須接地，與“嚴禁二次側開路”同為CT運維的兩大核心鐵律，接地后可通過接地線將竄入的高壓快速泄放至大地，避免二次側電位驟升引發設備燒毀或人身觸電事故。
