事先聲明：以下工具是作者耗費了多個日夜做出來的，所以目前是付費使用的，這點還望理解和支持，不過相信一定物有所值，能給您的工作帶來很大的便利

1 工具概覽

適用于Cadence16.6、17.4、24.1等版本；

主要工具如下：

1. 1 放置陣列（Off-page、Port、Alias）工具

功能：快速、輕松、靈活的放置Off-page、Port、Alias；

工具界面

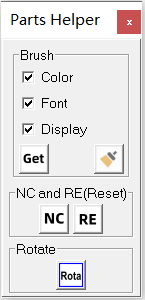

1.2 Parts操作助手

功能：

格式刷功能：快速、輕松、靈活的將Parts批量刷成自己喜歡的格式；

NC功能：快速、輕松、靈活的將Parts批量進行NC操作，以及恢復操作；

Rotate功能：快速將多個Parts以各自中心進行旋轉90°；

工具界面

1.3 Wires操作助手

功能：

選中網絡線，一鍵自動批量放置Off-page；

選中網絡線，一鍵自動批量放置Port；

選中網絡線，一鍵自動批量放置Bus；

工具界面

1.4 Replace操作助手（Offpage、Port類型互換）

功能：任意類型Off-page <->任意類型Port；

工具界面

1.5 在框選的區域內替換工具

功能：快速、輕松、靈活的實現一鍵批量替換，支持Alias、Off-page、Port、VCC、GND；

工具界面

1.6 在框選的區域內添加前后綴工具

功能：快速、輕松、靈活的實現一鍵批量添加/刪除前后綴，支持Alias、Off-page、Port、VCC、GND；

工具界面

1.7 調色&設置線條粗細工具

功能：

1、調色：將Part、Wire、Off-page、Port、Alias、Global（VCC、GND）、Line、Text等進行統一調色，框選對象-點擊按鈕，即可完成操作，非常便捷；

2、設置線條粗細：將Wire、Line統一設置粗細，框選對象-點擊按鈕，即可完成操作，非常便捷；

工具界面

1.8 Align操作助手

功能：一鍵對齊Alias、Part、Off-page、Port；

工具界面

1.9 提取PinName&添加網絡標號工具

功能：手動框選Pins，然后執行菜單，會自動添加網絡標號（名稱為Pin的Name），這對于FPGA等設計較為方便；

備注：該功能暫無工具界面；

1.10 放置一組任意的NetAlias

功能：首先在Excel中編輯好自己想要的NetAlias，然后執行菜單，會自動放置網絡標號（名稱為Excel中編輯的Name），這使得可以靈活、快速的放置任意的NetAlias；

備注：該功能暫無工具界面；

1.11 原理圖換Pin工具

功能：在Allegro中進行換Pin后，需要在Capture中進行對應調整；該工具通過選擇換Pin文件，然后執行Swap命令，可以自動在Capture中做調整，這樣不僅節約了大量時間，而且可以避免人工換Pin的出錯；

工具界面

1.12 顯示隱藏某個屬性工具

功能：可以將Part、電源（VCC、GND）的某個屬性快速的顯示/隱藏起來；這樣不希望別人看到的屬性信息就可以快速的隱藏起來，而想查看時又可以快速的恢復顯示；

工具界面

1.13 框選過濾器工具

功能：眾所周知，Capture自帶的過濾器，必須點擊OK后才能進行其他操作，有時候會不斷的切換選擇的對象，需要反復的打開窗口/關閉窗口，甚是麻煩；而此款過濾器工具可以始終保存開啟狀態，解決了在不關閉窗口無法進行其他操作的問題，這樣可以快速任意的框選自己想要的類型，操作上大大簡便；

工具界面

2 使用說明

詳見：https://mp.weixin.qq.com/s/diVx3TjMZK6f2m4l7wb2ow

再次聲明：以上工具是作者耗費了多個日夜做出來的，所以目前是付費使用的，這點還望理解和支持，不過相信一定物有所值；
