WT8266-S1 WiFi 模塊是由啟明云端科技開發的、低功耗高性價比的嵌入式無線網絡控制模塊?？蓾M足智能電網、樓宇自動化、安防、智能家居、遠程醫療等物聯網應用的需求。

該模塊核心處理器 ESP8266 在較小尺寸封裝中集成了業界領先的 Tensilica L106 超低功耗 32 位微

型 MCU，帶有 16 位精簡模式，主頻支持 80 MHz 和 160 MHz ，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA，板載天線。

該模塊支持標準的 IEEE802.11 b/g/n 協議，完整的 TCP/IP 協議棧。用戶可以使用該模塊為現有的設備添加聯網功能，也可以構建獨立的網絡控制器。

主要特性

工作電壓：3.3V

工作環境溫度：-40 - 85°C

CPU Tensilica L106

RAM 50KB（可用）

Flash 16Mbit/32Mbit

系統

802.11 b/g/n

內置 Tensilica L106 超低功耗 32 位微型 MCU，帶有 16 位精簡模式，主頻支持 80 MHz 和 160 MHz ，支持 RTOS

Wi-Fi @2.4 GHz，支持 WPA/WPA2 安全模式

超小尺寸模組 18.6mm*15.0mm

內置 10 bit 高精度 ADC

內置 TCP/IP 協議棧

內置 TR 開關、 balun 、 LNA、功率放大器和匹配網絡

內置 PLL、穩壓器和電源管理組件 802.11b 模式下+ 20 dBm 的輸出功率

支持天線分集

深度睡眠保持電流為 20uA，關斷電流小于 5uA

可以兼作應用處理器 SDIO 2.0 、 SPI 、 UART

STBC 、 1x1 MIMO 、 2x1 MIMO A-MPDU 、 A-MSDU 的聚合和 0.4 s 的保護間隔

2ms 之內喚醒、連接并傳遞數據包

待機狀態消耗功率小于 1.0mW (DTIM3)

支持 AT 遠程升級及云端 OTA 升級

支持 STA/AP/STA+AP 工作模式

硬件規格

1

系統框圖

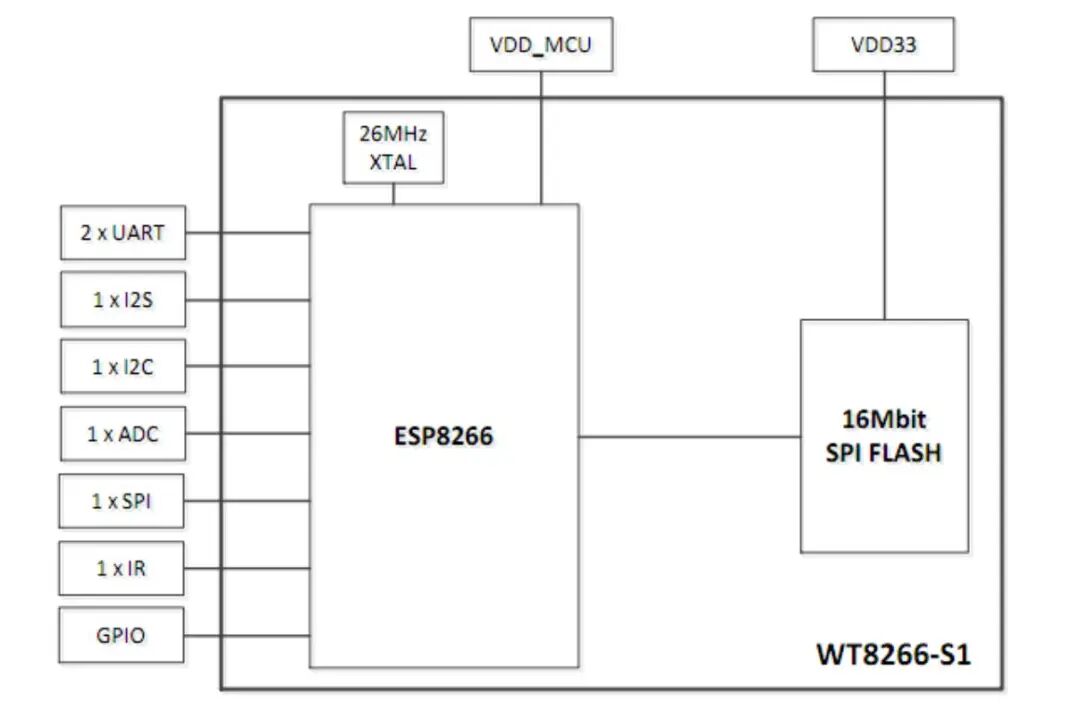

圖1 系統框圖

2

引腳描述

圖2 對比圖（立體圖）

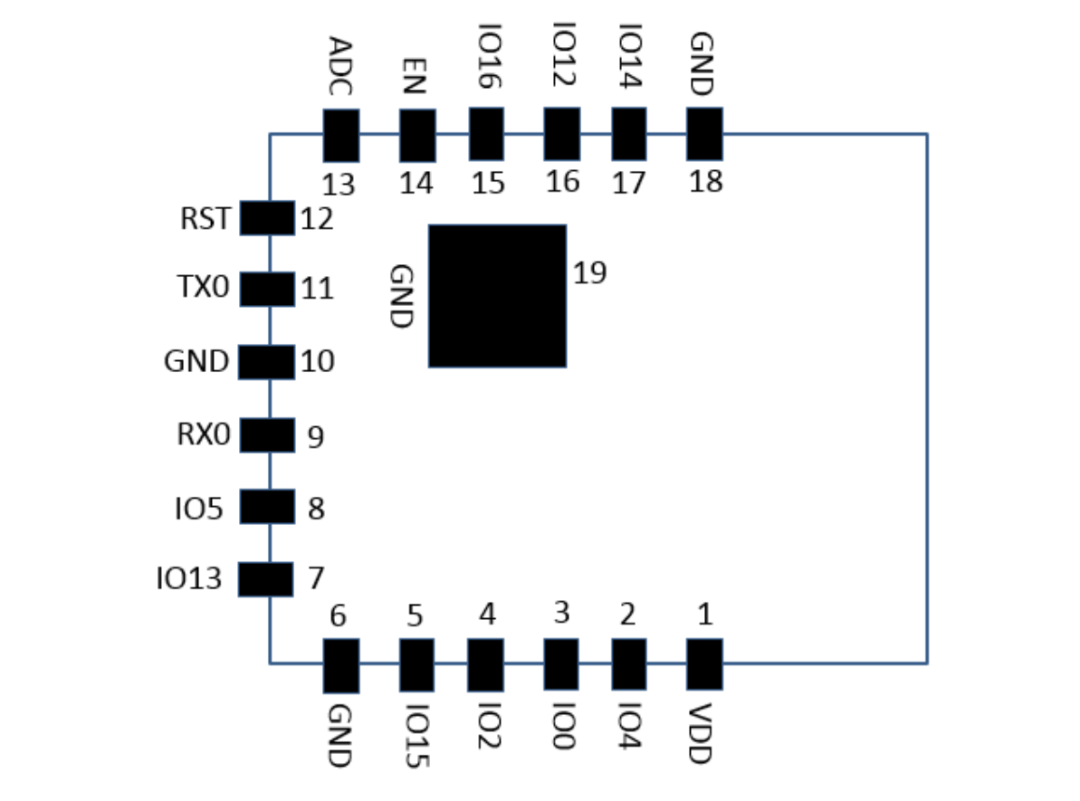

圖3 管腳圖（背視圖）

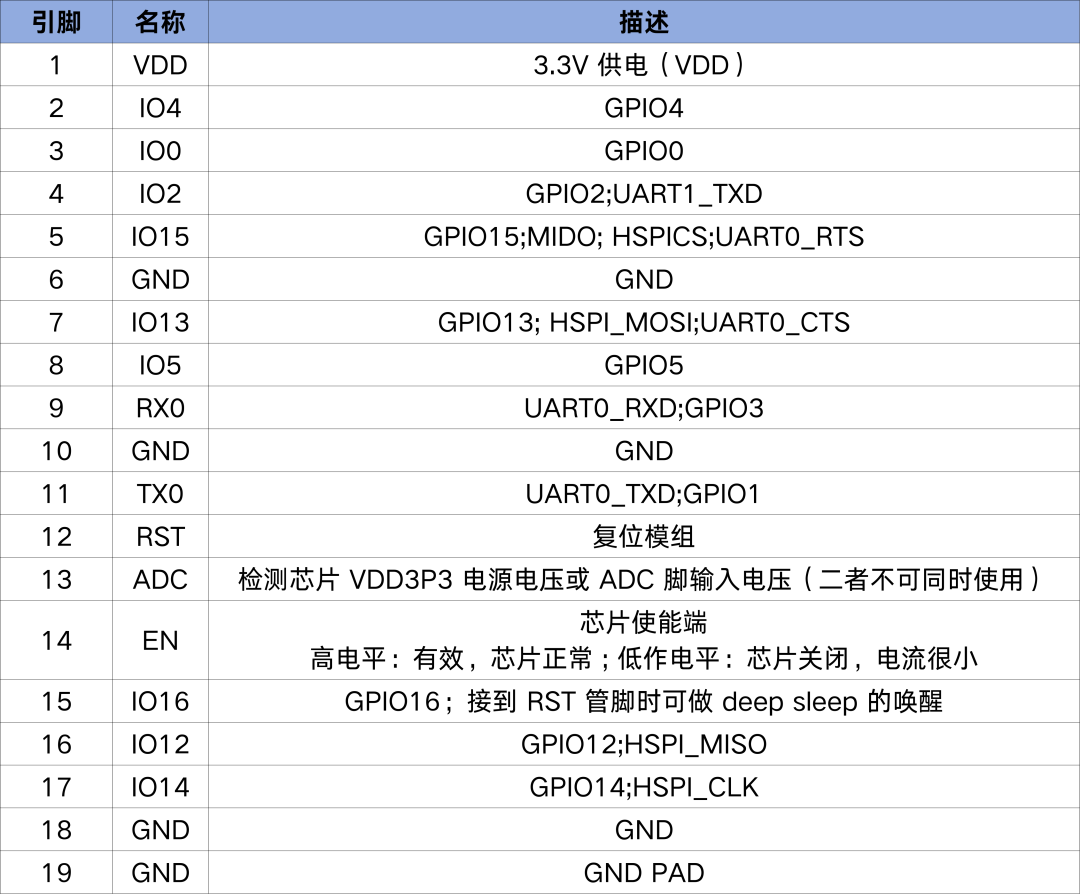

表-1 引腳定義及描述

注意：

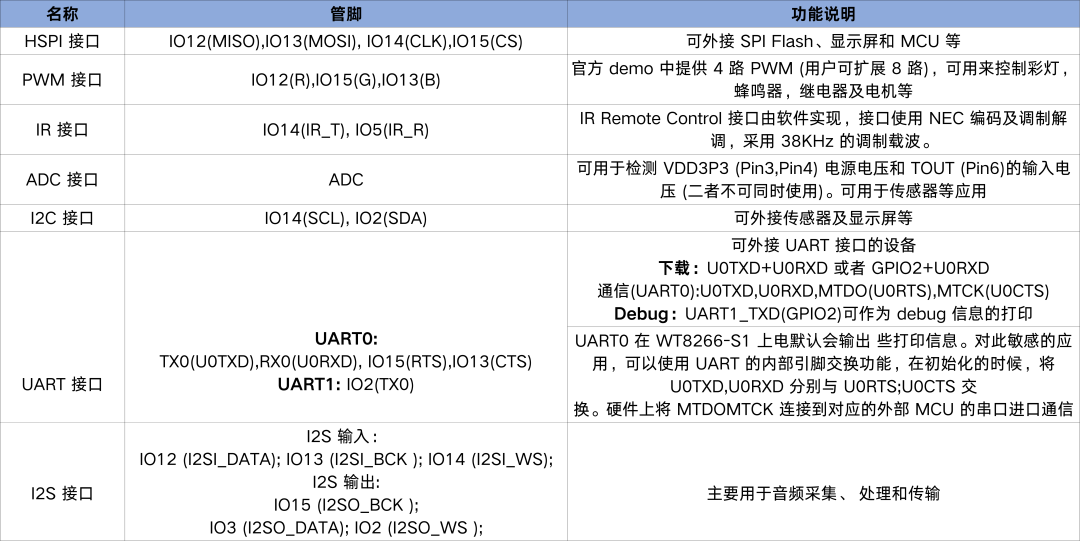

表2 引腳模式

表3 接口說明

3

電氣特性

01

最大額定值

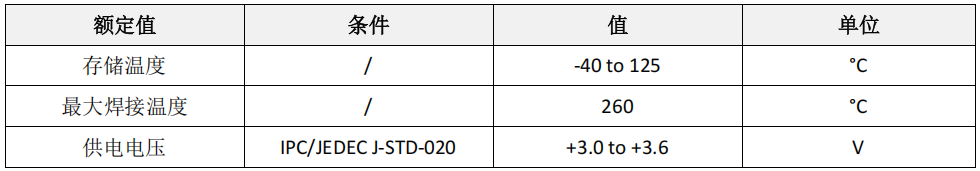

表-4 最大額定值

02

建議工作環境

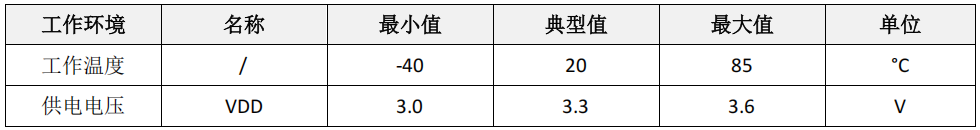

表5 建議工作環境

03

數字端口特征

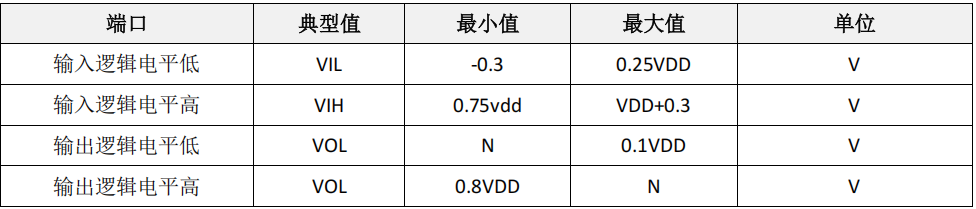

表6 數字端口特征

4

功耗

01

運行功耗

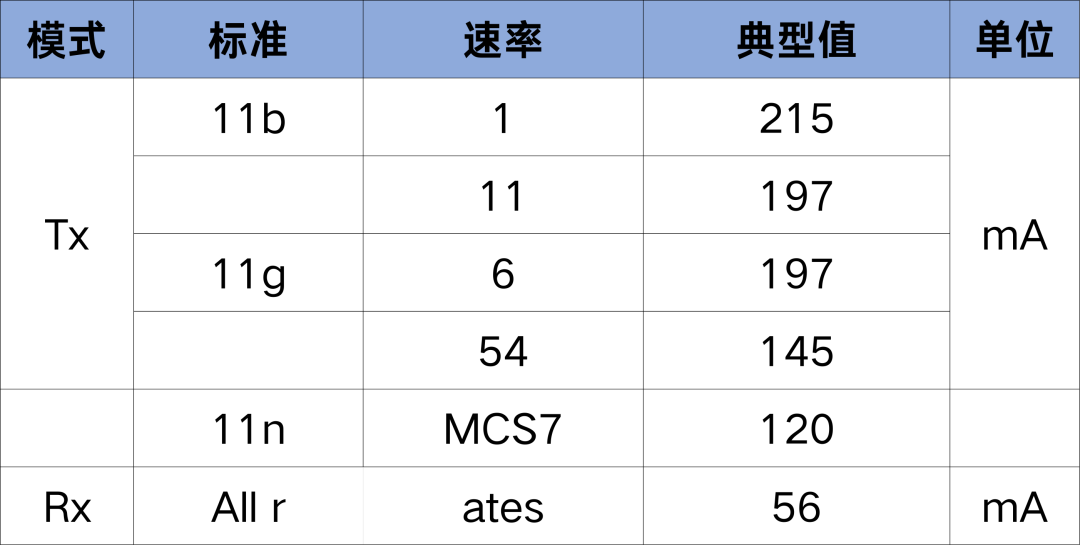

表7 運行功耗

注釋：RX 模式傳輸數據包長為 1024 字節；

02

待機功耗

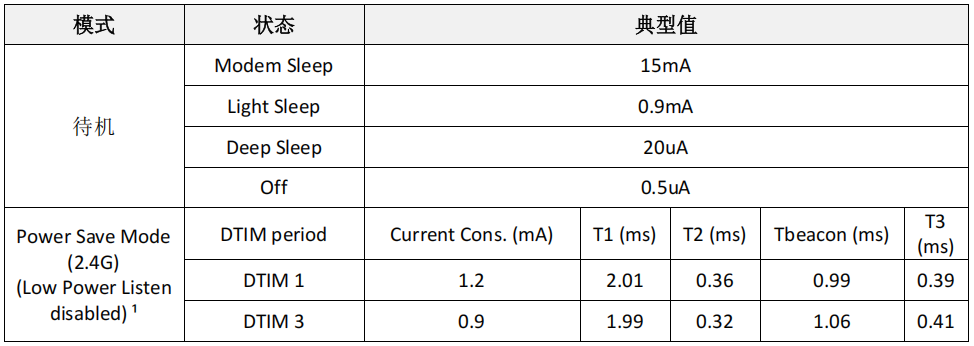

表8 待機功耗

注①： Modem-Sleep 用于需要 CPU一直 處于工作狀態 如 PWM 或 I2S 應用等。在保持 WiFi 連接時，如果沒有數據傳輸，可根據 802.11 標準 (如 U-APSD)，關閉 WiFi Modem 電路來省電。例如，在 DTIM3 時，每sleep 300mS，醒來 3mS 接收 AP 的 Beacon 包等，則整體平均電流約 15mA。

注②： Light-Sleep 用于 CPU 可暫停的應用，如 WiFi 開關。在保持 WiFi 連接時，如果沒有數據傳輸，可根據 802.11 標準 (如 U-APSD)，關閉 WiFi Modem 電路并 暫停 CPU 來省電。例如，在 DTIM3 時，每 sleep 300 ms ，醒來 3ms 接收 AP 的 Beacon 包等，則整體平均電流約 0.9 mA。

注③： Deep-Sleep 不需一直保持 WiFi 連接，很長時間才發送一次數據包的應用，如每 100 秒測量一次溫度的傳感器。例如，每 300 s 醒來后需 0.3s - 1s 連上 AP 發送數據,則整體平均電流可遠小于 1 mA。

以上功耗數據是基于 3.3V 的電源、25°的環境溫度下 ，所有發射數據是基于 90% 的占空比，在持續發射的模式下測得的。

5

RF 特性

01

無線局域網射頻配置及通用規格

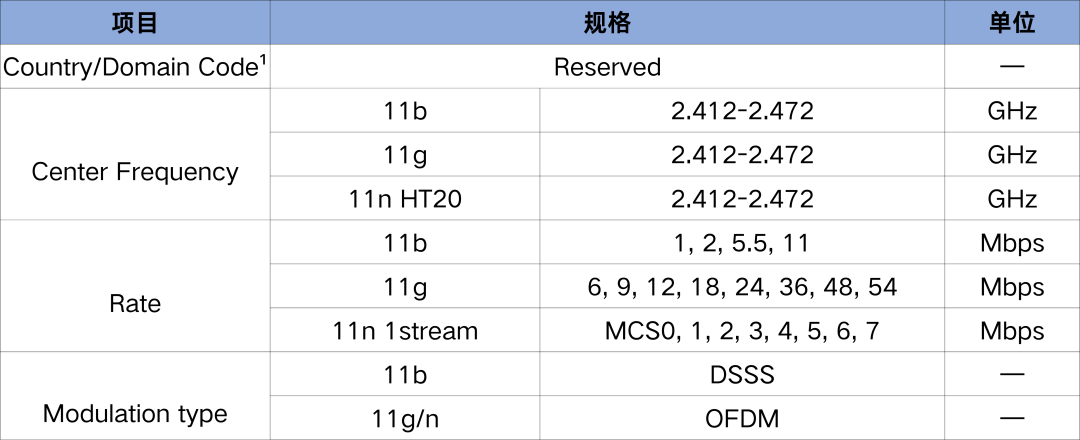

表-9 無線局域網射頻配置及通用規格

02

射頻發射特性

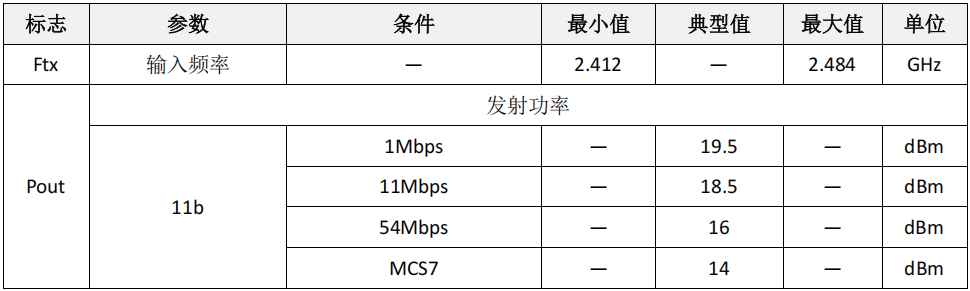

表10 射頻發射特性

03

射頻接收特性

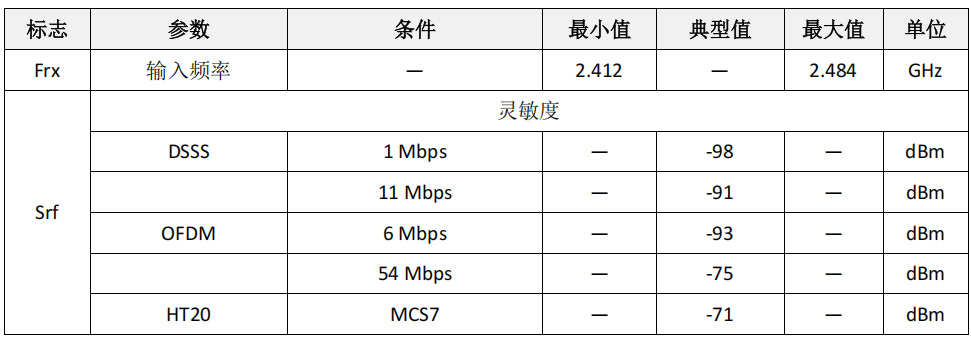

表11 射頻接收特性

機械尺寸

1

模塊尺寸

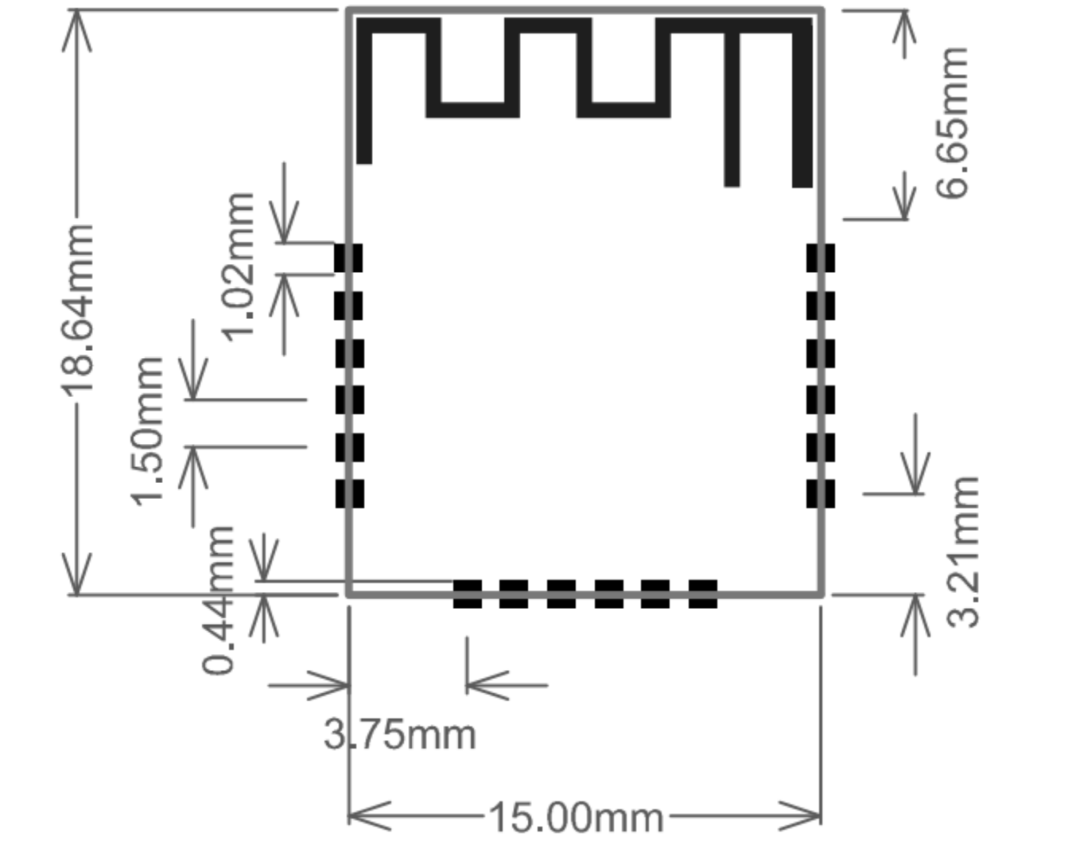

圖4 模塊尺寸（正視圖）

圖4-1 模塊尺寸（背面投影圖）

圖5 模塊尺寸（側視圖）

圖-6 模塊尺寸-屏蔽罩（側視圖）

2

原理圖

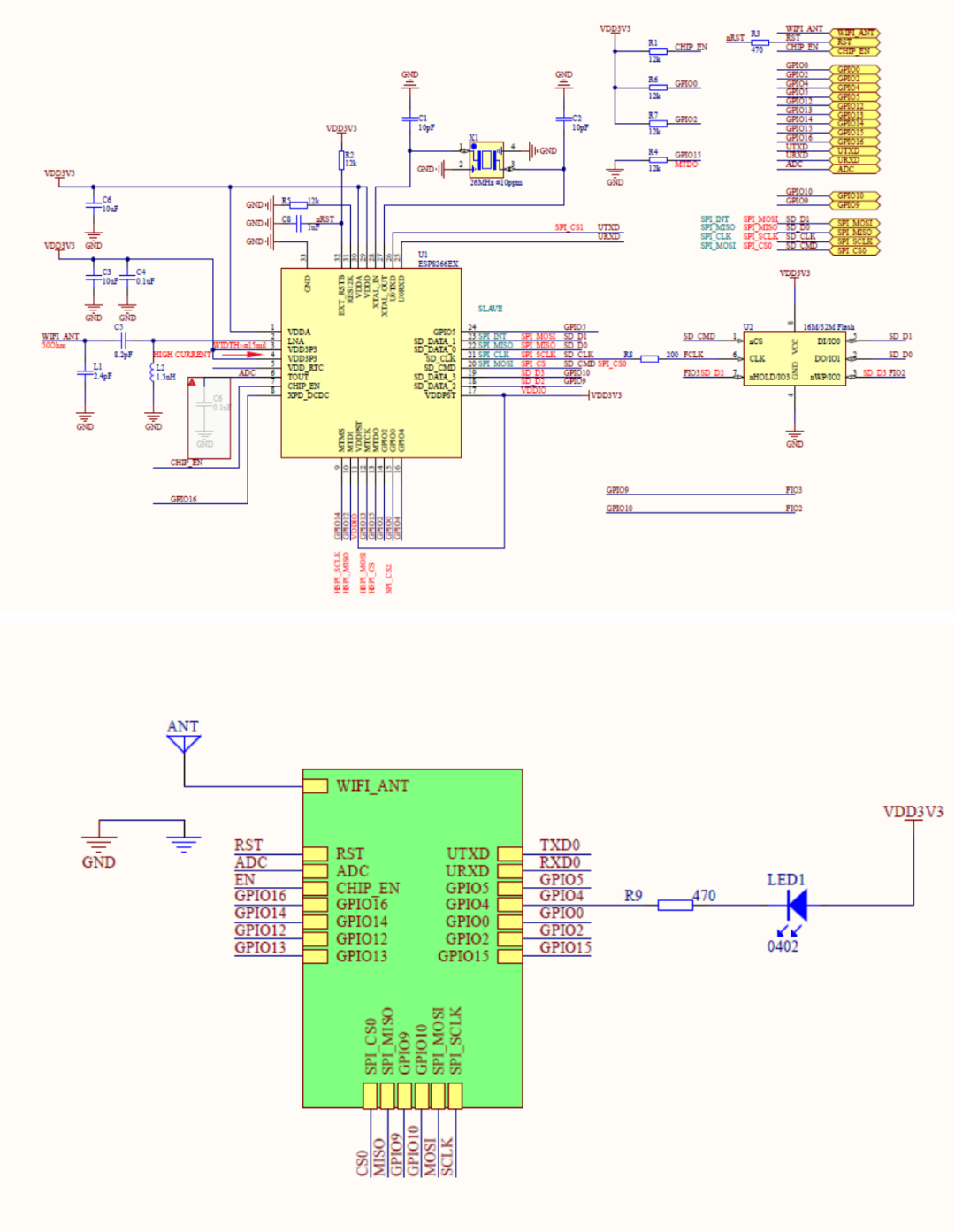

圖7 WT8266-S1 原理圖

認證

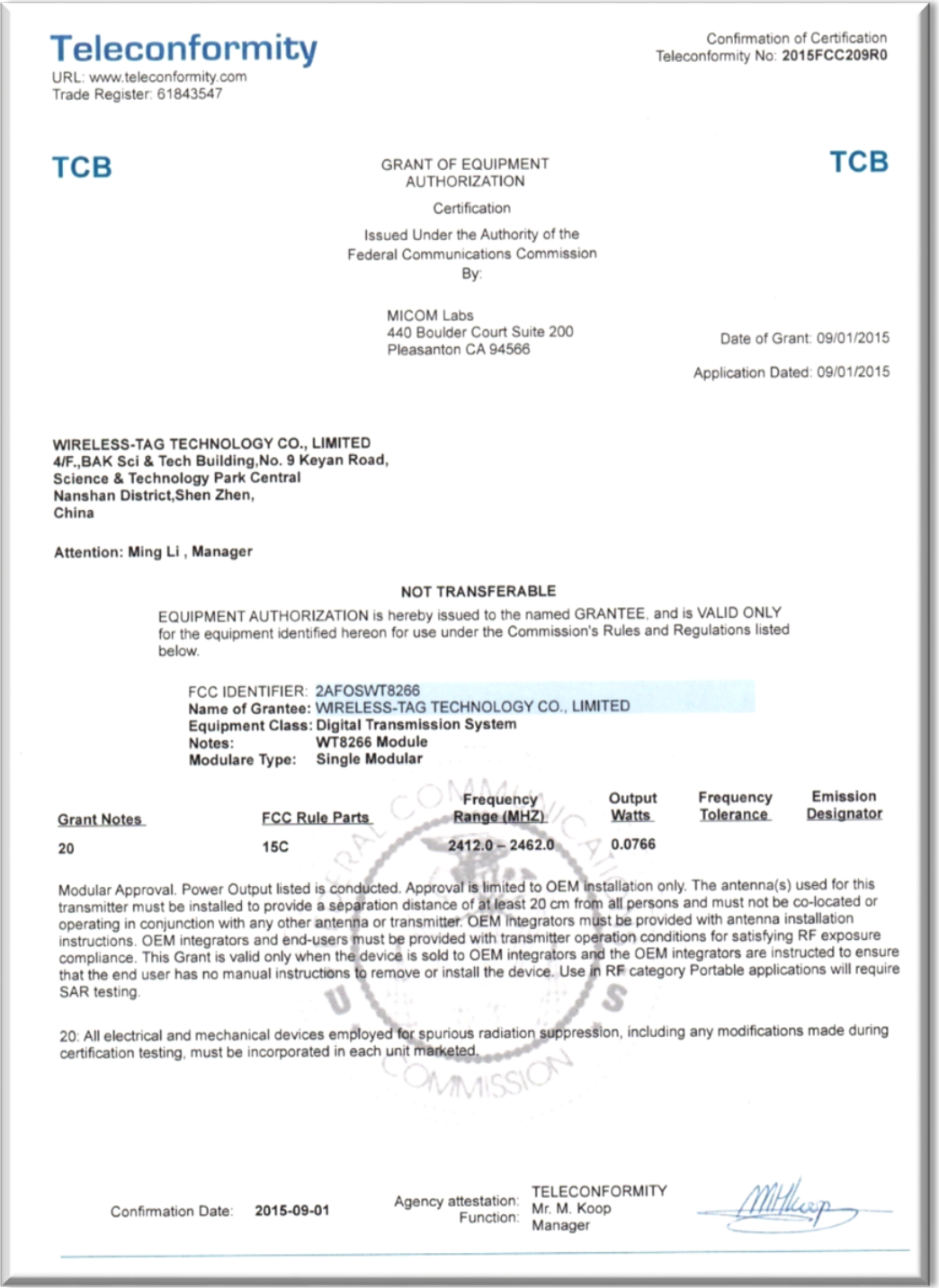

圖8 FCC 認證掃描圖

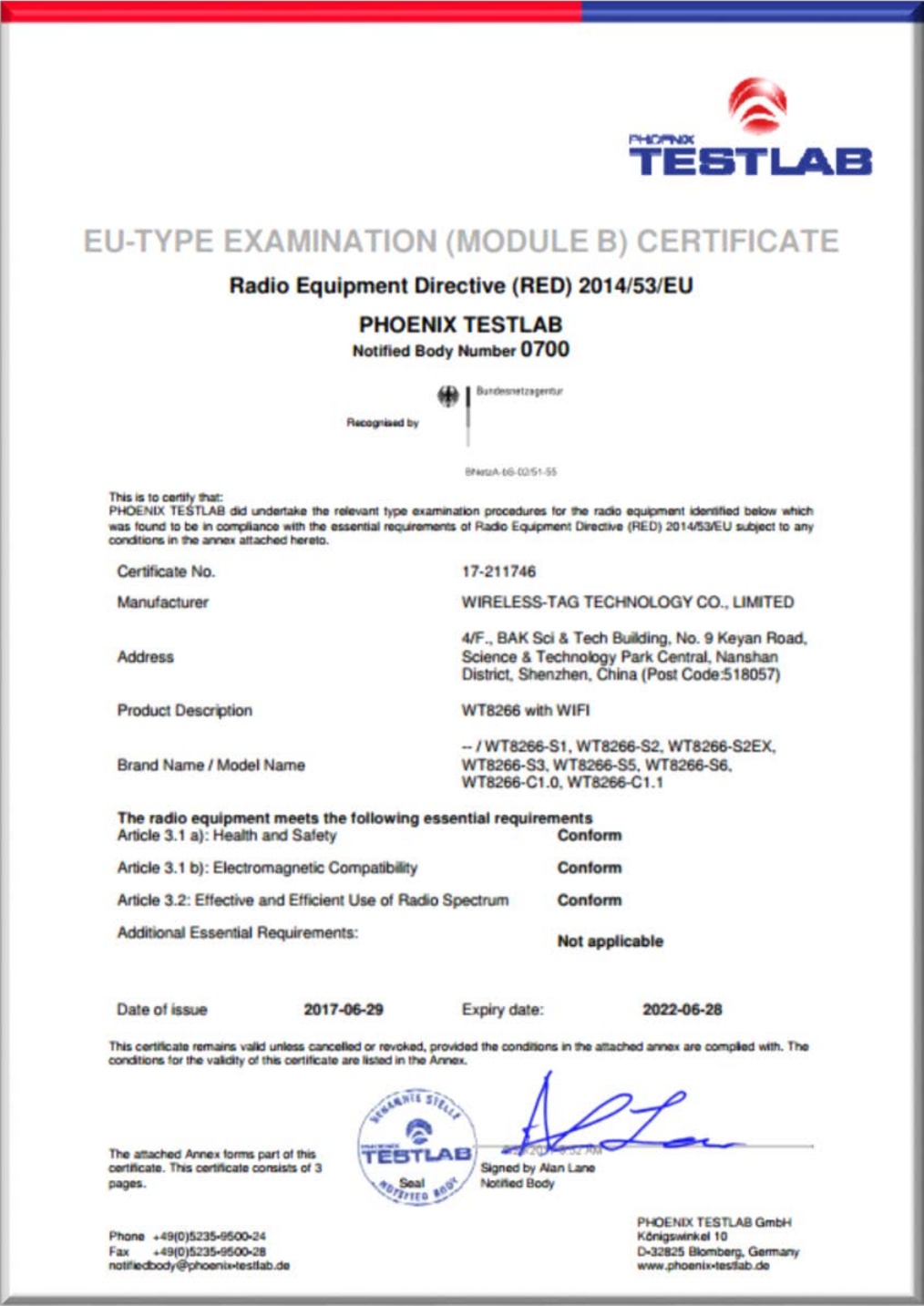

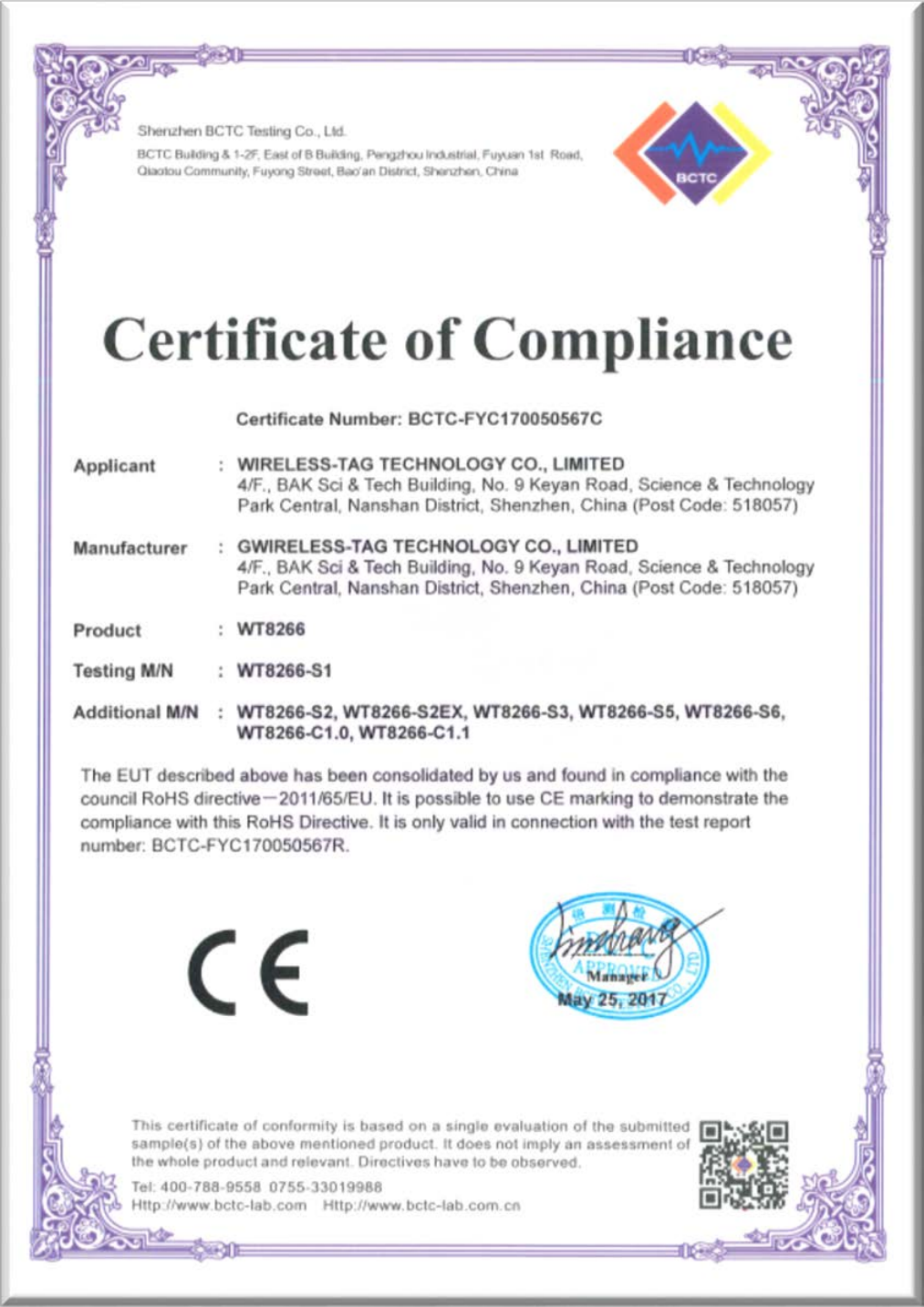

圖10 RED CE 0700 認證掃描圖

圖11 RoHS 認證掃描圖
