在固件升級過程中，設備頻繁報錯、升級中斷是工程師和工廠常遇的難題。為了讓問題排查更高效，我們整理了這份“流程圖+腦圖+實操”的完整指南，覆蓋所有常見故障場景，無需復雜專業知識也能快速定位問題！

一、核心排查流程圖（從易到難，少走彎路）

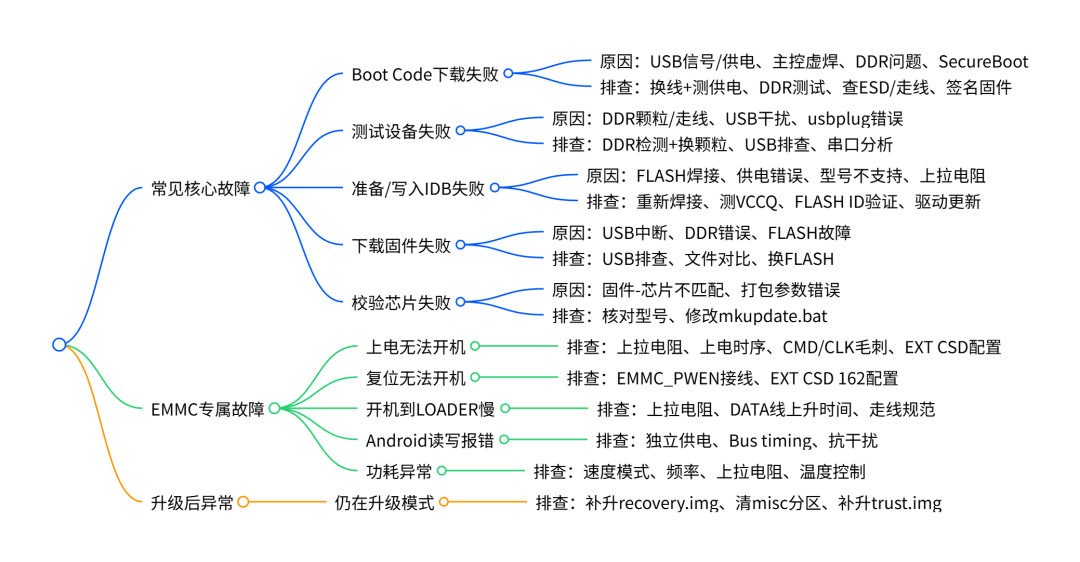

二、故障排查腦圖（一目了然，快速索引）

三、分場景實操排查指南

（一）常見核心故障：快速解決80%問題

1. Boot Code下載失敗

?關鍵現象：工具提示“下載Boot失敗”，日志顯示DeviceIoControl failed

?實操步驟：

a.立刻更換短款優質USB2.0線，插主機后置原生USB口（避開前置面板和集線器）。

b.用萬用表測USB供電：電壓需穩定，紋波不能超標，不足則接外接電源。

c.檢查USB線路上的ESD器件參數，不合理則更換；PCB板上USB走線避免與其他線路鄰層平行。

d.用DDR測試工具檢測內存焊接，有問題則重新焊接或更換DDR。

e.若設備開啟SecureBoot，必須使用對應簽名的固件。

2.準備/寫入IDB失敗

?關鍵現象：提示“寫入ID_BLOCK失敗”，日志顯示No Found 1st Flash CS

?實操步驟：

a.重新焊接NAND FLASH或EMMC，檢查PCB板是否有斷線、短路。

b.測FLASH的VCCQ供電電壓，確保符合器件要求。

c.接串口讀取FLASH ID：

ID為00/FF：未接FLASH或焊接失敗，重新焊接；

ID與實際芯片不匹配：型號不支持或焊接虛焊。

d.EMMC設備需確認CMD和D0引腳接上拉電阻（建議10KΩ）。

3.校驗芯片失敗

?關鍵現象：工具提示“校驗芯片失敗”，升級后不開機

?實操步驟：

a.核對固件支持的芯片型號（如RK30、RK29）與設備主控一致。

b.若為開發階段打包錯誤，打開mkupdate.bat，修改RKImageMaker.exe的芯片參數（如將-RK29改為-RK30）。

c.重新打包固件后再次升級。

（二）EMMC專屬故障：針對性排查

1.上電無法開機（RK3188/PX3/RK3066等平臺）

?實操步驟：

a.檢查EMMC的CMD、DATA0-DATA7引腳，確保都接10KΩ上拉電阻，無虛焊。

b.用示波器測上電時序：CMD信號需與VCCQ同步上電，避免CMD遲于VCCQ。

c.檢測CMD/CLK線是否有毛刺，有則調整上電時序或加濾波電容。

d.核對EXT CSD配置：179位=0x08、167位=0x1F、162位=0x01，其余默認。

2. Android讀寫報錯

?實操步驟：

a.給EMMC配置獨立供電，避開WIFI等干擾源。

b.用示波器測量Bus timing，確保CLK下降沿采樣Holdtime符合要求。

c.檢查PCB走線，EMMC信號線遠離高速線路，避免交叉干擾。

（三）升級后異常：收尾排查

升級后仍在升級模式

?實操步驟：

a.重新升級recovery.img，或向misc分區寫入一個大于32KB的文件（清除分區命令）。

b.若為RK3329/RK3368等平臺，補充升級trust.img固件。

四、通用排查技巧

1.日志優先：遇到報錯先看工具日志目錄下的.txt文件，關鍵詞（如Failed、錯誤碼-3/-4）是定位關鍵。

2.硬件排查順序：線材→接口→供電→焊接→PCB走線（從簡單到復雜，避免盲目拆修）。

3.串口輔助：接串口讀取打印信息，快速判斷故障發生在DDR、FLASH還是USB階段。

4.文件對比：日志目錄生成file.bin和flash.bin時，用對比工具查看差異：少量bit差異→DDR問題，大量→FLASH故障。
