下載器的介紹

USBASP編程器板載全新原裝進口ATMega8A-AU芯片，支持AT89S51/52單片機AVR所有ASP芯片。
輸出端口為ATMEL標準端口。有USB取電和支持目標板電壓5V的功能，可通過跳線帽連接進行選擇。也可選擇為AUTOSPEED自動調速固件，下載器會自動跟蹤要編程的芯片頻率，自動改變速度，實現自動調速。
預留PROGRAMMING編程接口,用戶可自行升級下載器固件。適用于WIN8.1/8/7/XP 32/64位系統。

驅動的下載

1.win10驅動的下載

win10驅動的下載需要先關閉數字簽名，數字簽名的關閉之前的文章有介紹，可以搜索往期文章查看相關內容

關閉數字簽名后就可以開始安裝驅動了

1. 打開設備管理器可看到未識別設備

2. 右鍵點擊 更新驅動程序 ，

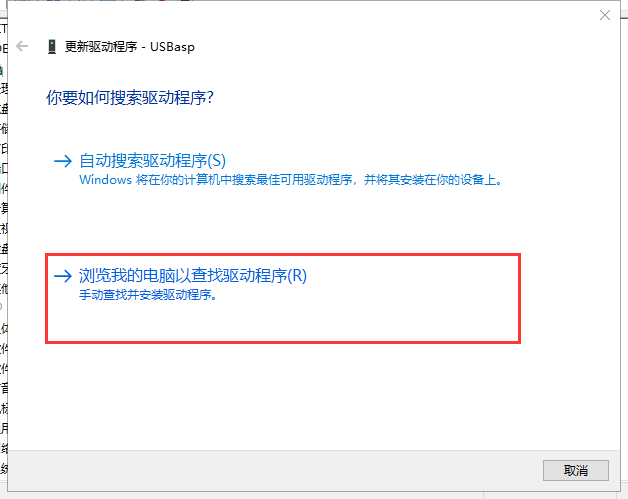

3. 點擊手動查找

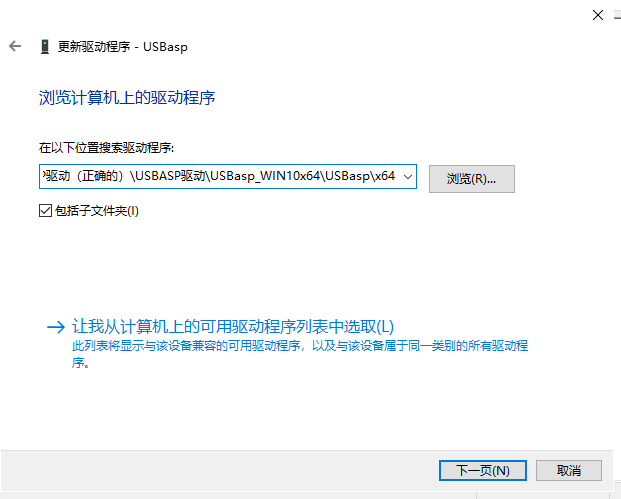

4. 點擊瀏覽，找到驅動所在的文件夾，勾上包括子文件夾

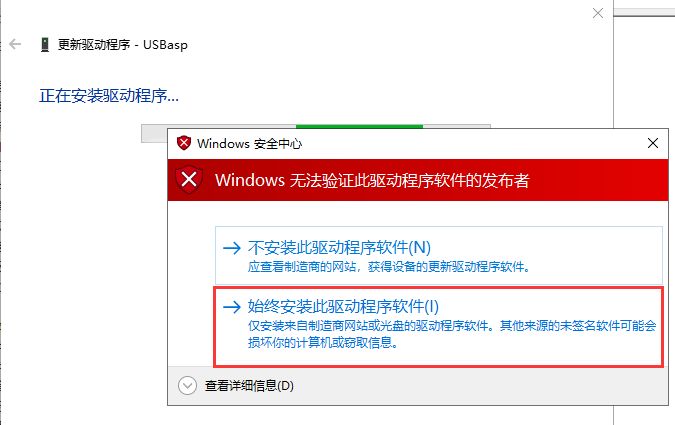

5. 點擊下一頁，選擇始終安裝此驅動程序軟件

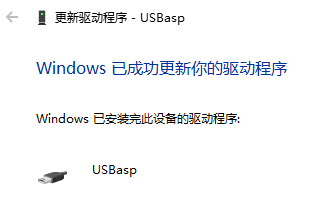

6. 安裝完成后即可看到設備號


   至此，驅動已經安裝好了，但是此時去WIN10 64位系統下運行“avr_fighter”目錄下的“AVR_fighter. exe”，連接芯片時，部分電腦會提示錯誤，解決辦法只需將x64目錄中“l(fā)ibusb_0.1.12.1”目錄下的所有文件拷貝到avr_fighter目錄中替換原文件，運行avr_fighter.exe即可!

其他系統驅動的安裝

x86驅動(Win XP/7 32bit系統)
對于XP系統，安裝 USBasp驅動時選擇文件夾“x86”
x64驅動(Win7 64bit系統)
對于Win7 x64系統，解壓縮libusb-win32-bin-1.2.6.0.zip，然后運行 bin目錄里的 inf-wizard.exe'安裝驅動

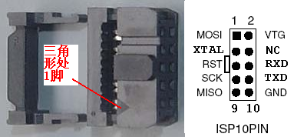

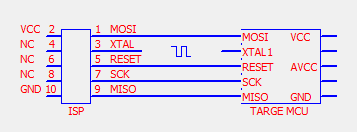

接線介紹

一般的開發板都有ISP下載接口，直接對準插好即可

程序的下載

一、Progisp 的特點：

最新特性
1、支持所有的 AVR 芯片的編程，支持 AT89S51,AT89S52

2、軟件允許自定義并口/串口下載編程器

3、支持 USBASP 編程器，且允許自定義編程芯片以及熔絲位等信息

4、可連接高壓編程器，并且可通過脫機下載器來實現脫機下載功能

5、支持為開發人員提供命令行方式驅動，以便嵌入其他 IDE 中使用

6、軟件為綠色軟件，無需安裝，占用資源少，自定義漢化信息

7、工程管理功能可以將所有的配置數據與編程數據打包為單一文件。

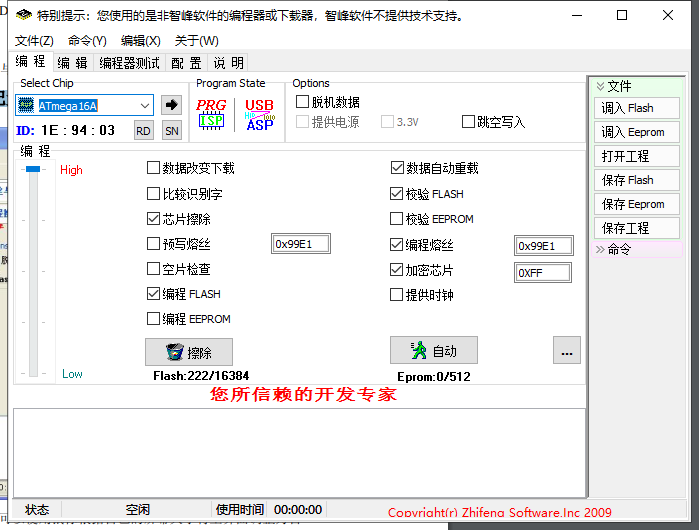

二、progisp 的主界面(基本配置)

Progisp 支持自定義界面的大小，可以使用鼠標根據自己的屏幕大小將主界面調整為自己喜歡的大小，再次啟動 progisp 會自動記住上次的設置。

三、功能使用

點擊選擇芯片的下拉框，選擇要下載的芯片。

四、下載程序

點擊調入Flash

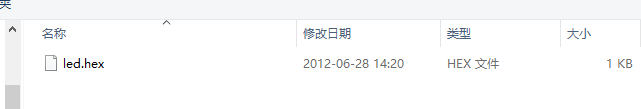

選擇想要下載的程序

點擊自動

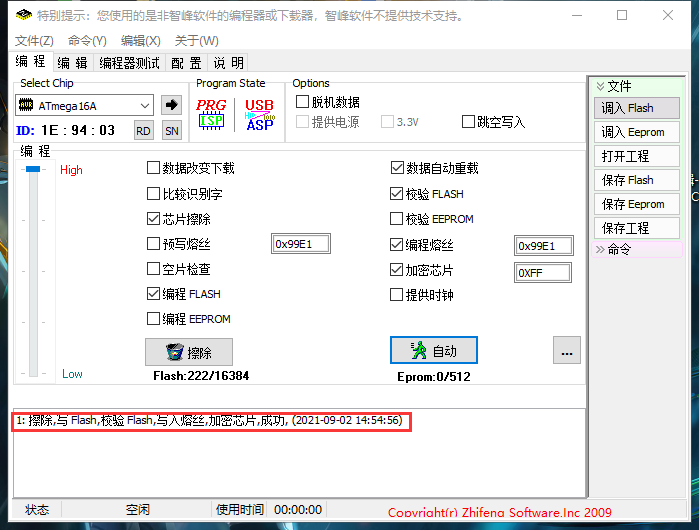

即可下載程序成功

五、實驗現象

故障排查

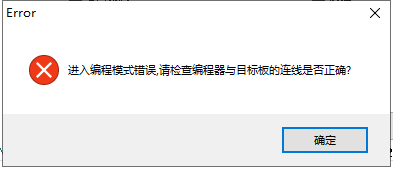

下載程序的時候容易出現以下現象

原因有一下幾點
1.編程器與芯片之間的接線接觸不良
2.芯片的P30引腳接地了
3.芯片已損壞

總結

有需要上位機和相關驅動的可在下方留言郵箱，長期發布此類文章，歡迎關注一鍵三連！
