在晶體硅中進行摻雜，形成P型和N型半導體，兩者結合形成PN結。由于N區和P區之間的多數載流子濃度梯度較大，即電子從N區擴散，空穴從P區擴散至對側并復合。復合過程會耗盡結兩側相鄰區域的多數載流子，形成所謂耗盡層。這就是PD的內部結構。如下圖所示：

硅光電二極管(Si PD)是最基礎的硅光電探測器，深入理解其工作特性有助于理解雪崩光電二極管(APD)。

一，光電二極管PD的時間、電流特性

1，光電二極管PD的時間特性

由于耗盡層外缺乏電場，載流子需依靠擴散和布朗隨機行走到達耗盡層，之后才能在電場作用下快速漂移穿過PN結并被收集。

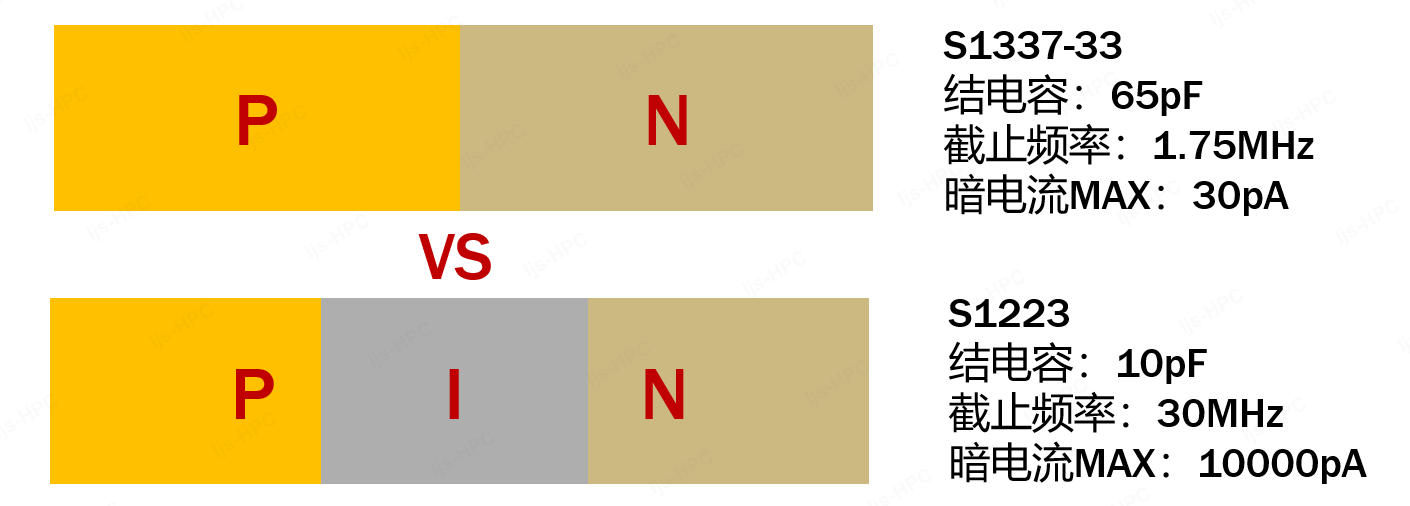

增加反偏電壓，耗盡層深度增加，同時也會導致更多熱生載流子被收集，那么暗電流也會增加。類似于平行板電容器，通過增加反偏電壓，增加耗盡層深度會減小PN結的結電容，從而提高光電二極管的頻率帶寬。為進一步改善PN型光電二極管的頻率響應和帶寬，可在P區和N區之間引入本征硅區域，形成PIN型光電二極管。該本征區域可降低單位面積電容，從而提高截止頻率和帶寬。

2，光電二極管PD的電流特性

內部電場形成過程中，由于載流子的漂移運動和擴散運動逐漸在強度上形成平衡，載流子的凈遷移停止。此時，如果通過外部能量源(如光子或熱能)在耗盡層兩側產生過剩載流子，則可能打破這種平衡，引發結兩側的凈電流。

這種外部能量可以是熱激發，產生電子空穴對，并分別向兩端移動，即產生所謂的暗電流。也可以是光子，即產生光電流。通常用光電流來表征光強，光電流從陽極流出，大小和光強成正比。

二，雪崩光電二極管APD

光電二極管沒有內部載流子倍增或增益機制。這些光電二極管的增益為 1，因此適合檢測相對強的光信號。雪崩光電二極管(APD)具有內部增益機制，適用于檢測低光信號水平。

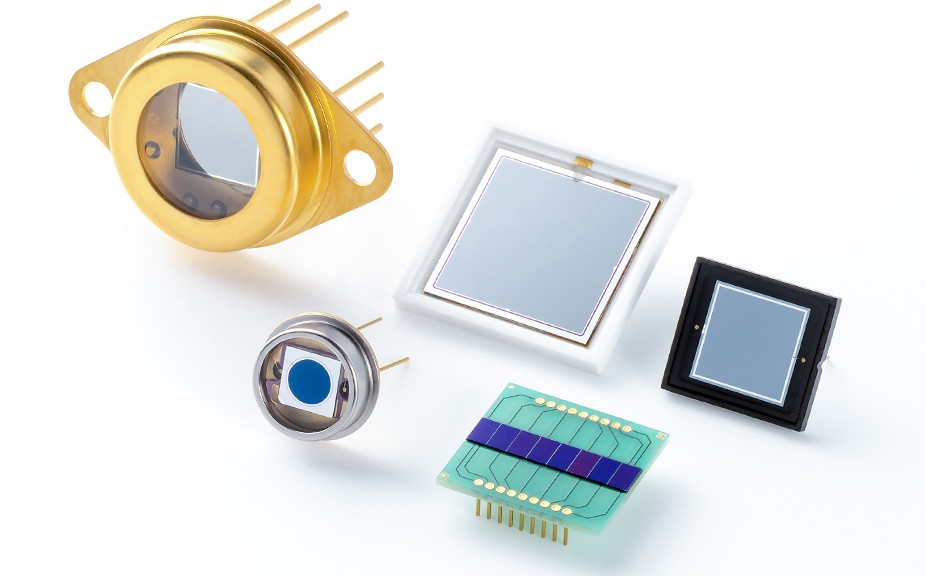

雪崩光電二極管APD全稱：Avalanche Photo Diode，它具有高速、高靈敏度特性。常用于光纖通訊、激光測距、光譜測量、醫學影像診斷、環境監測等方面。濱松提供各類封裝(金屬、陶瓷、表面貼裝)，單點/陣列，以及模塊產品。

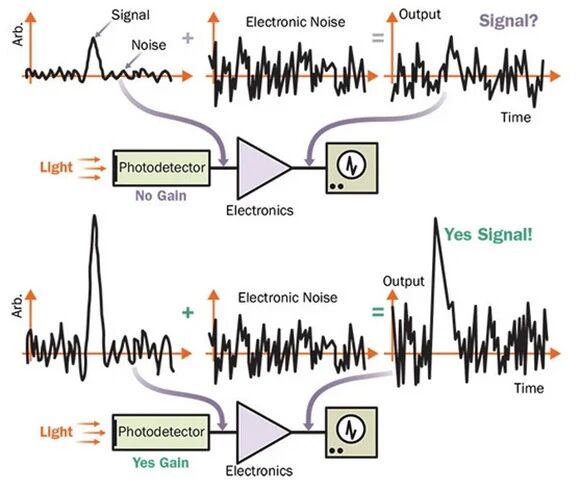

APD雪崩增益帶來的最大優勢，在于它能將原始光信號的幅值(相對于其自身的噪聲)提升到足以壓倒后續讀出電路噪聲的水平，從而顯著改善系統的信噪比。

1，雪崩光電二極管APD的增益原理

除了加深耗盡層外，增加PN結兩端的反向偏置電壓還會增強耗盡層中的電場。載流子在電場的作用下，速度會增加。這些載流子撞擊晶格時可能使其電離，這種碰撞電離效應構成載流子倍增現象，使漂移的載流子數量迅速增加，類似雪崩過程。原始光生載流子數量與最終收集的電荷信號之間的載流子數量之比，即為雪崩過程的增益。

2，雪崩光電二極管APD的增益依賴性

APD的增益特性依賴于其工作條件，比如溫度、波長與反向偏壓。

①對溫度的依賴性

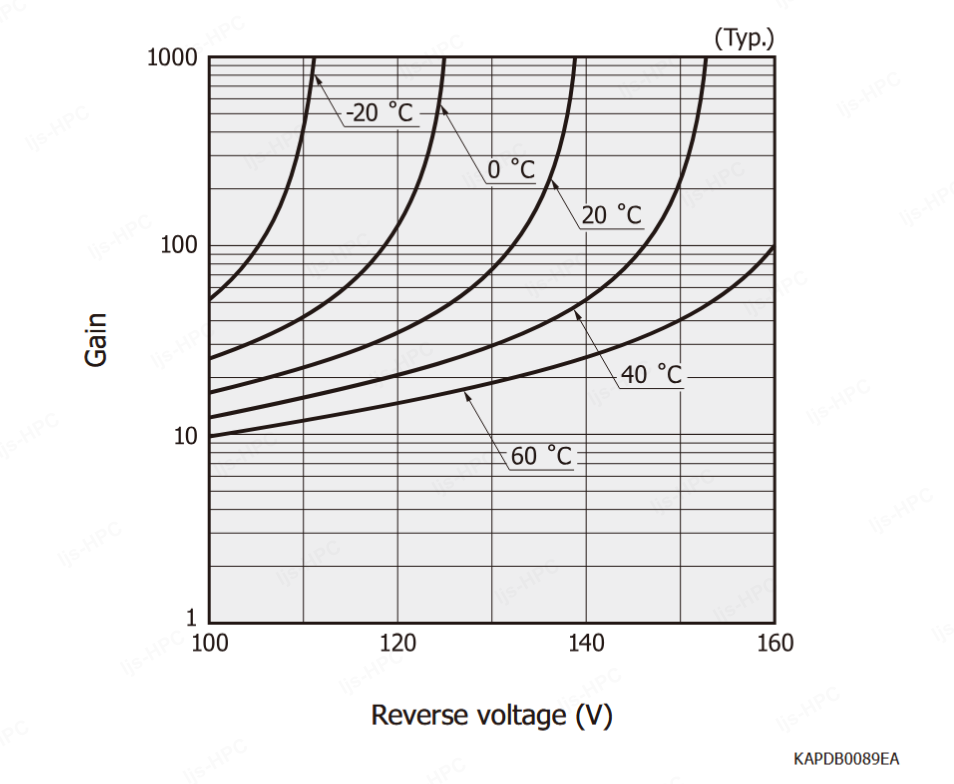

APD增益會隨溫度升高而降低。其物理機制是：在高溫下，晶格的熱振動(聲子振動)增強，這就導致被電場加速的載流子與晶格發生碰撞的概率增加。這些碰撞會使載流子損失動能，當能量不足以碰撞電離出新的電子-空穴對時，雪崩倍增效應就會被抑制，新生的載流子數量減少，最終造成增益的下降。其變化趨勢如下圖所示：

因此，如果需要讓APD的增益在工作過程中保持相對穩定，就必須對施加的反偏電壓進行溫度補償。溫度補償?shù)木唧w邏輯是：將溫度傳感器放置在APD旁邊實時監測其結溫。當監測到溫度上升了1℃時，便根據該型號APD產品手冊中提供的擊穿電壓溫度系數，相應地將反偏電壓提升一個對應的電壓值，以抵消溫度升高帶來的增益下降。

②對波長的依賴性

量子效率受光波長影響，這個是比較好理解的。此外，APD的增益也會受到波長影響，這個現象是比較有意思的。要理解這一點，需注意APD有兩種可選的制造結構：N-on-P(近紅外型)和P-on-N(短波長型)。

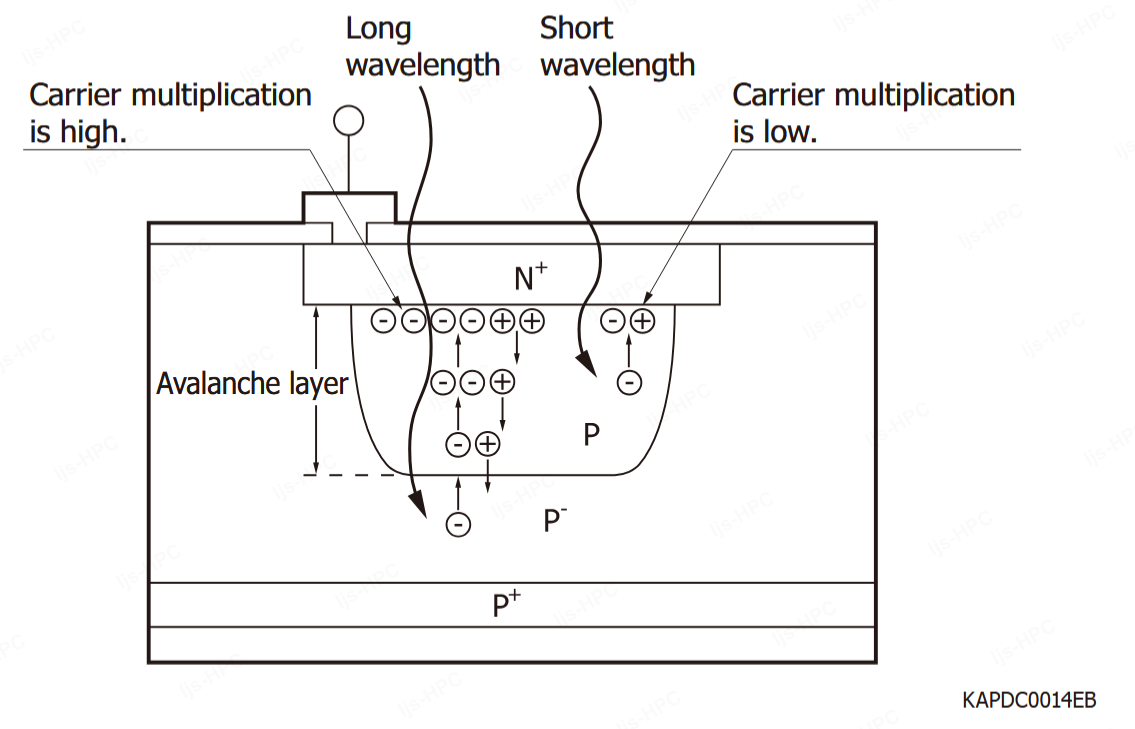

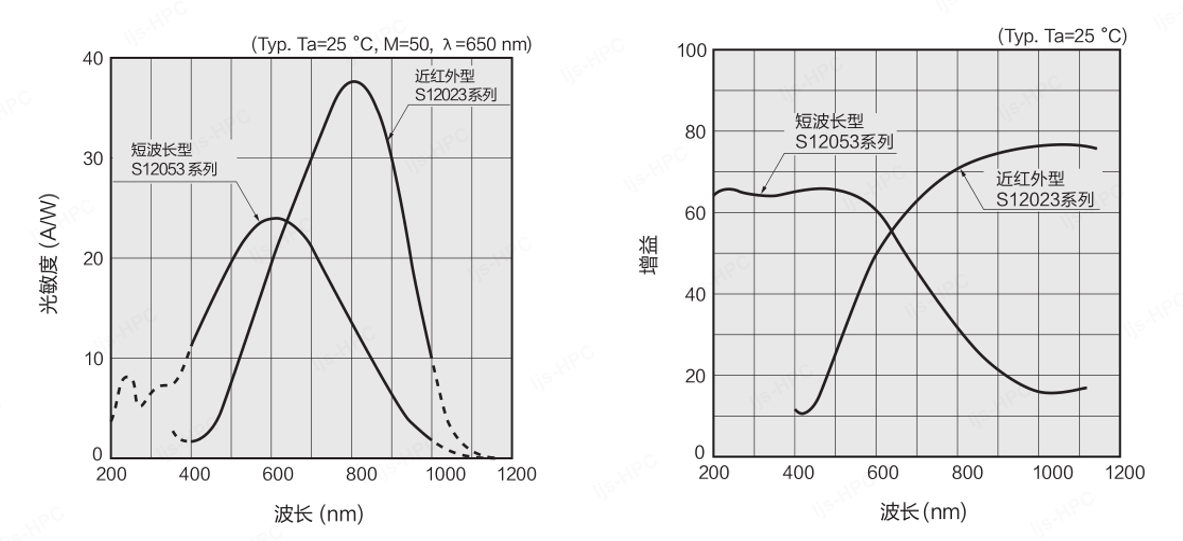

其原理在于：由于長波(如近紅外光)的穿透力更強，往往在器件的更深區域激發產生光生載流子。同時，對硅材料而言，電子的電離率比空穴更高。在N-on-P結構中，由長波光子在深處激發的電子需要穿越更長的雪崩倍增區，從而經歷更多的碰撞電離機會，因此，N-on-P結構在長波長響應方面具有更高的增益。類似的，P-on-N結構則在短波長響應方面具有更高的增益。如下圖所示，該圖清晰地展示了短波型和近紅外型APD的靈敏度(即增益)隨波長的變化趨勢。

③對反向偏壓的依賴性

APD增益隨反向偏置電壓的增加而增大，這個規律比較容易理解：反向偏壓越高，耗盡區內的電場強度就越大，載流子在電場中被加速后獲得的動能也就更大，其碰撞電離的概率(電離率)隨之增高，從而導致增益增大。

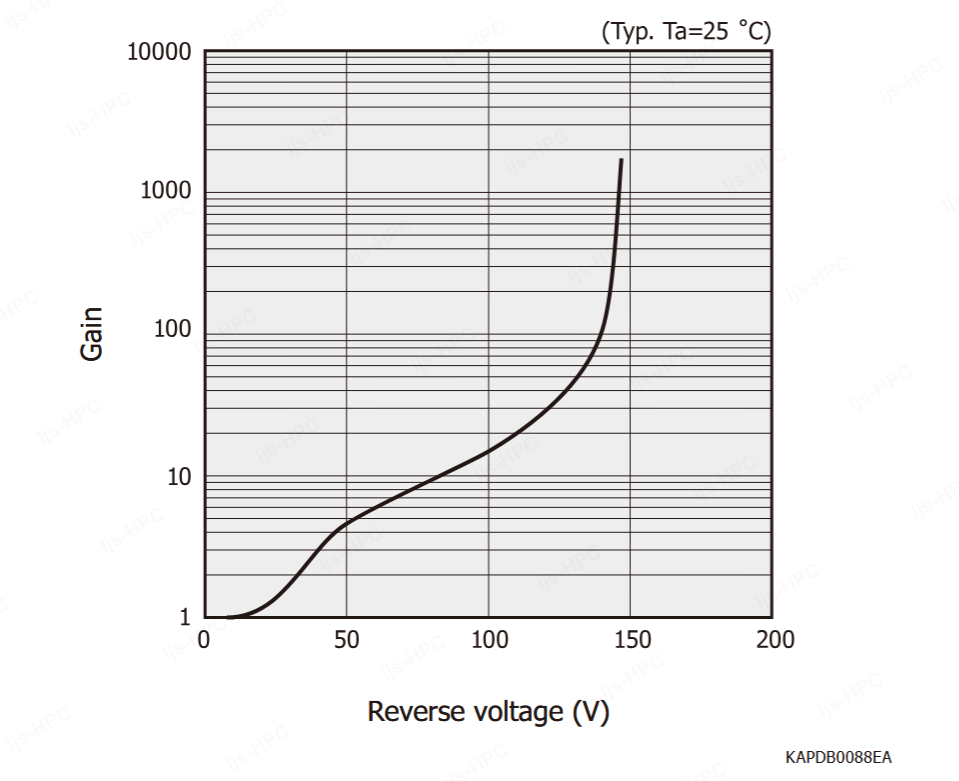

從下圖的增益-電壓曲線可以看出，這條曲線上存在兩個明顯的拐點，分別在50 V和110 V左右。

對于50V至110V，在對數坐標下更像直線，符合指數函數規律。對于110V至140V左右則適用于理想突變結近似擬合。

3，雪崩二極管APD增益與反偏電壓的擬合

APD的增益M與反偏電壓V的關系，核心是基于雪崩倍增效應的物理模型。

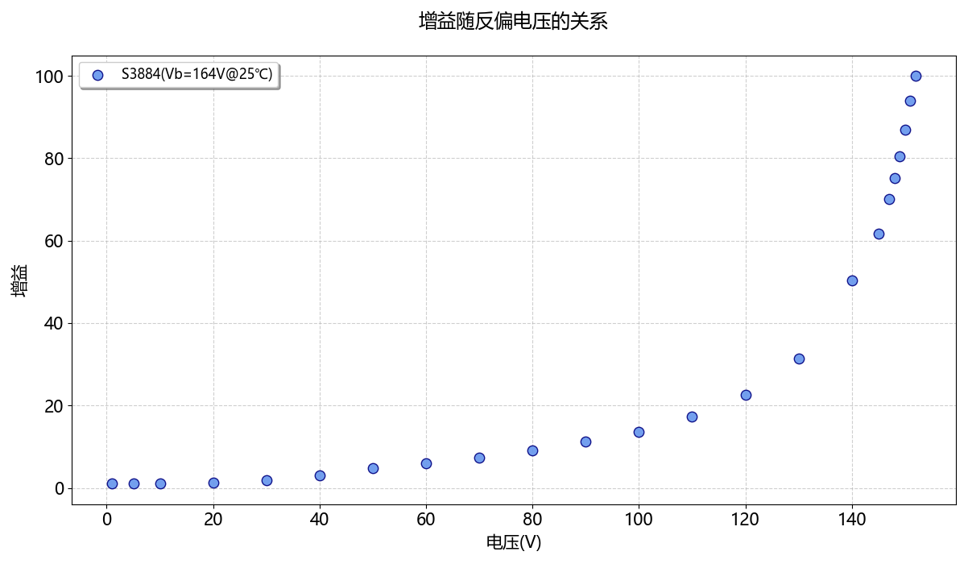

下面我們舉個實際的測試案例：

APD型號：S3884

擊穿電壓值Vb：164 V@25℃

推薦工作電壓值Vr：150 V@增益為100

環境溫度：25℃

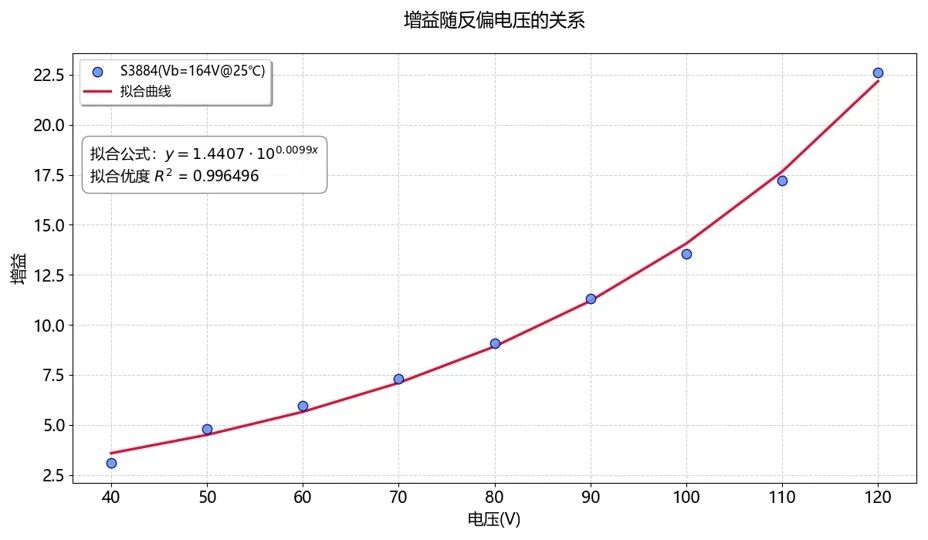

對于反偏電壓遠低于擊穿電壓的低增益區間時，我們使用以下指數函數公式進行擬合：

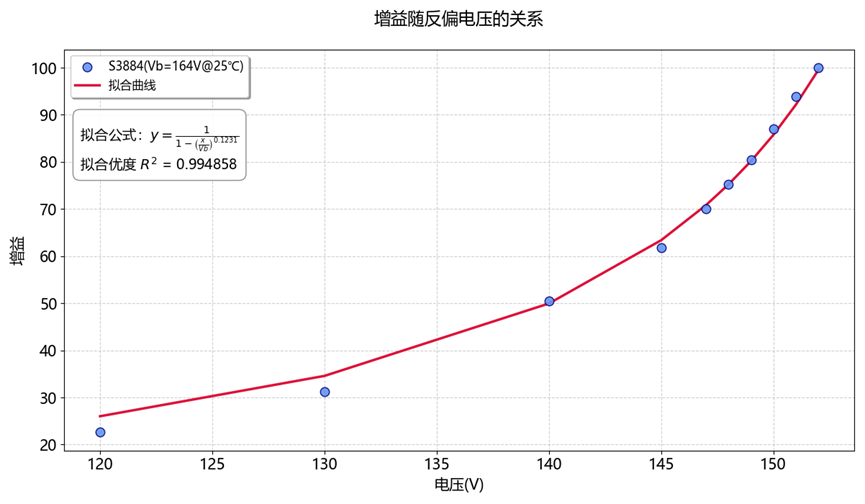

對于反偏電壓接近但未達到擊穿電壓時，我們使用以下理想突變結近似公式進行擬合：

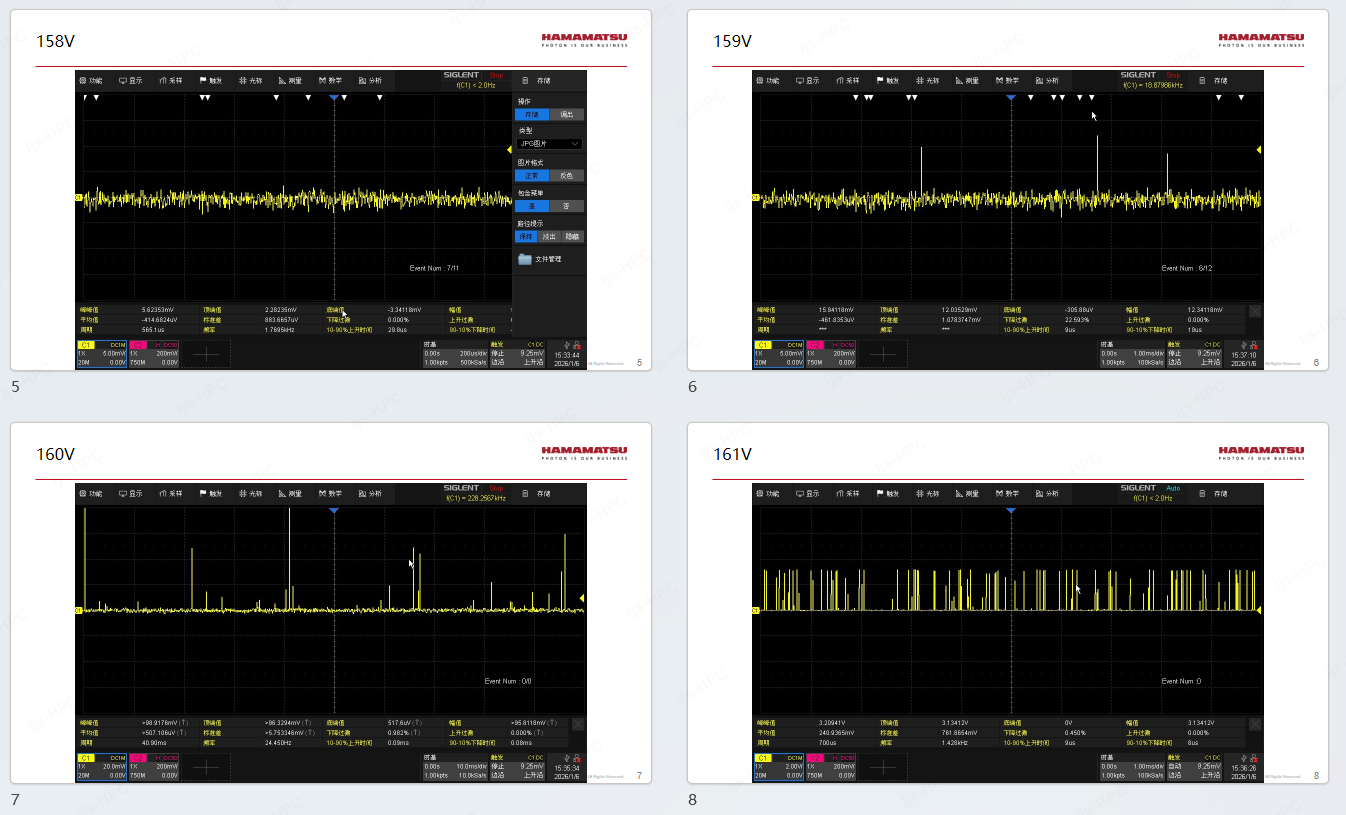

當APD工作在擊穿電壓附近時，增益急劇上升并且難以獲取，我們可以注意到：暗環境下，當APD的反偏電壓(158 V~161 V)接近擊穿電壓值(164 V)時，APD的暗噪聲會迅速提升。

4，雪崩二極管APD最佳工作點計算

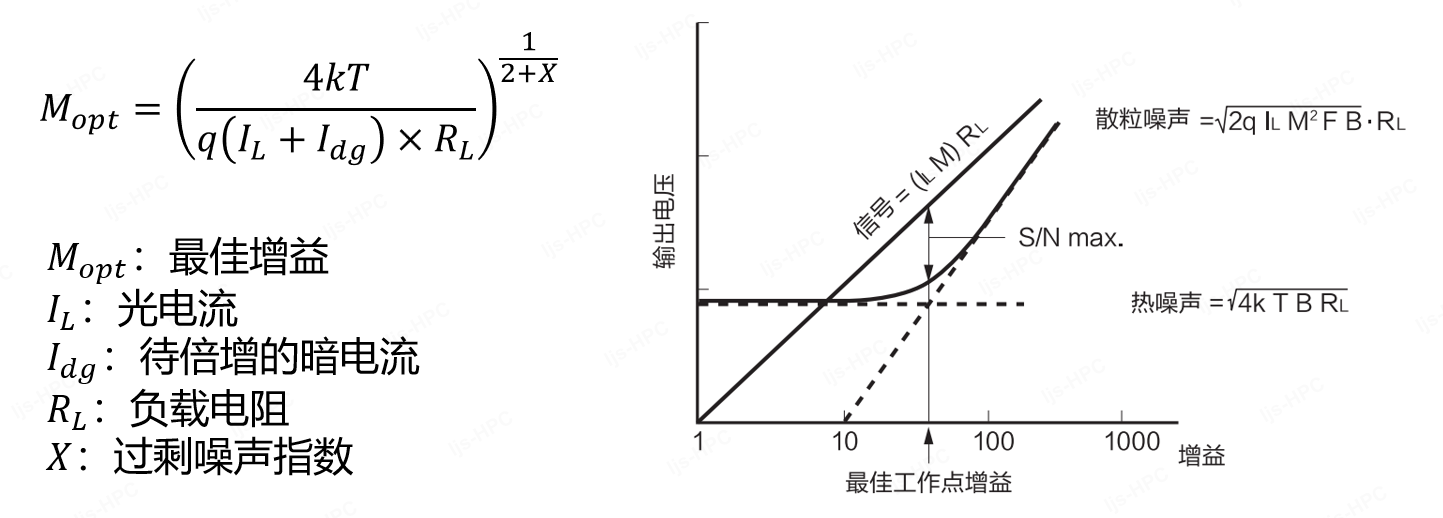

APD最佳工作點增益是指 APD 維持相對恒定帶寬和穩定噪聲輸出時的最高增益水平，可以通過下圖來進行估算，APD 的最佳工作增益通常在幾十到一百左右。

計算示例：

在溫度300K、光電流1μA、負載電阻50Ω、過剩噪聲指數0.3的條件下，計算得到最佳增益約為27.6。

三，選型指導

PD與APD是面向不同需求的解決方案，其核心區別在于是否具備內部增益。

PD (增益 = 1)：結構簡單穩定，成本較低，是強光信號探測應用的理想選擇。通過反偏壓優化和PIN結構，可滿足大多數常規應用對速度和帶寬的要求。

APD (增益 > 1)：通過內部雪崩倍增效應提供高增益，專為微弱光信號探測設計，但需要更精細的電壓控制和溫度管理。
