本文圍繞無人機起落架電液伺服系統的運動穩定性問題，系統闡述了電液伺服系統在無人機起落架中的關鍵技術作用。通過分析系統結構與動力學特性，深入探討了影響穩定性的關鍵因素，提出了多目標協同控制方法，并在構建的實驗環境中驗證了該方法的有效性。研究表明，協同控制策略能顯著抑制系統超調現象，提高動態響應性能，為無人機起落架電液伺服系統的優化設計提供了理論依據和技術路徑。本文還結合國內最新研究進展，展望了電液伺服系統在低空經濟等新興領域的發展前景。

隨著無人機技術向產業化、標準化及智能化方向快速發展，其關鍵子系統——起落架的可靠性與穩定性日益成為研究焦點。起落架作為無人機最重要的承載裝置，其核心功能是高效吸收著陸產生的沖擊能量，確保無人機在各種工況下的安全穩定著陸。在此背景下，電液伺服系統憑借其負載能力強、功重比高、布置靈活等技術優勢，成為實現無人機起落架高精度運動控制的關鍵執行機構。然而，無人機起落架在起飛著陸過程中面臨復雜的工況變化和環境干擾，這些因素極易導致電液伺服系統出現運動不穩定現象，對無人機整體安全構成潛在威脅。

一、無人機起落架電液伺服系統發展歷程

1.1 電液伺服系統的國內外研究發展趨勢

電液伺服系統作為一種高性能的流體動力控制技術，經歷了從基礎理論研究到高端裝備應用的發展歷程。在國際上，以美國、德國為代表的發達國家長期壟斷著高性能電液伺服閥、電液伺服控制算法及電液伺服系統的核心技術。這些系統因其負載能力強、功重比高、布置靈活等突出優點，廣泛應用于武器裝備、航空航天、高端冶金、智能機器人等對驅動與運動控制性能要求極高的場合。

近年來，隨著“多電飛機”概念的提出與深化，作為未來“多電飛機”重要執行元件的功率電傳作動系統備受關注。這類系統通過導線以電信號形式傳輸能源，取代傳統液壓管路，顯著提高了飛機的控制性、安全性和能量傳輸效率。在這一技術趨勢下，智能材料驅動的電靜液作動器作為一種新型實現形式，憑借其結構簡單、高頻驅動與高分辨率位移輸出等優勢，成為國際研究熱點。

在國內，電液伺服技術研究與應用也取得了長足進步。2024年第五屆航天航空航海先進作動技術交流會議的召開，匯集了國內作動領域頂尖機構與專家學者，共同探討伺服作動技術的前沿動態。會上，楊華勇院士、焦宗夏院士分別作了題為《電靜液驅動執行器應用基礎研究的一些探索》和《電液伺服系統自適應抗擾非線性控制》的大會特邀報告，深刻剖析了專業領域技術問題并指出了未來發展方向。

特別值得注意的是，國內研究機構在磁致伸縮射流伺服閥、磁致伸縮噴嘴擋板伺服閥等核心技術方面取得了突破性進展。南京航空航天大學先進液壓與機電控制實驗室在這方面開展了系統研究，他們提出的磁致伸縮驅動直驅式射流伺服閥新原理，實現了電-機轉換與射流放大器一體化設計，使伺服閥的響應速度和控制精度達到國際先進水平。

1.2 無人機起落架電液伺服系統的發展歷程與功能定位

無人機起落架系統經歷了從簡單機械結構到復雜機電液一體化系統的發展過程。早期的無人機起落架多采用固定式或簡易減震結構，隨著無人機任務復雜化及載重增加，對起落架緩沖性能和控制精度的要求日益提高，電液伺服系統逐漸成為中大型無人機起落架的核心控制部件。

在無人機系統中，起落架電液伺服系統承擔著多重關鍵功能：首先是能量吸收與緩沖功能，通過液壓阻尼與氣體彈簧的協同作用，高效耗散著陸沖擊能量；其次是姿態控制與穩定功能，通過精確控制液壓執行元件，確保無人機在著陸、滑跑及地面操作過程中的穩定性；第三是狀態感知與自適應調節功能，集成多種傳感器實時監測系統狀態，并根據不同工況自適應調節控制參數。

當前，隨著低空經濟的蓬勃發展，無人機起落架技術也迎來了新的發展機遇。國內企業已開始專注于無人機起落架的研發生產，其開發的油氣式緩沖器結合了氣體和油液的各自優勢，在緩沖效率與功量吸收能力方面表現優異。這類產品已實現“從0到1”的突破，并正向“從1到N”的跨越發展，預計將推出適用于不同場景的履帶式起落架、足氏起落架等創新產品。

二、無人機電液伺服系統核心構造與原理

2.1 系統組成與結構特征

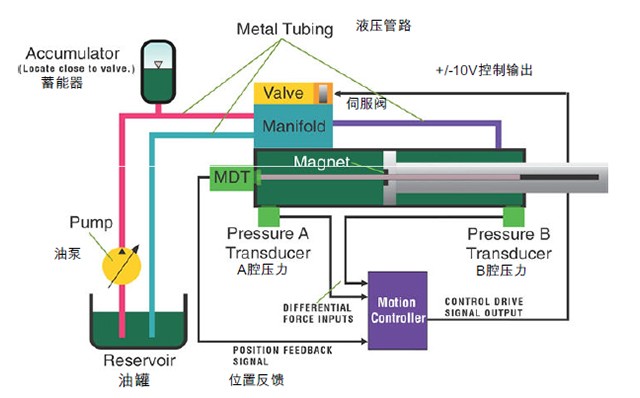

無人機起落架電液伺服系統是一個典型的機電液一體化復雜系統，其核心構造可劃分為液壓動力單元、電控單元、執行機構與傳感器系統四大模塊。

液壓動力單元主要包括液壓泵、油箱、蓄能器、伺服閥及管路附件。其中，伺服閥作為系統的核心控制元件，其性能直接影響整個系統的響應速度和控制精度。當前先進的伺服閥技術如磁致伸縮射流伺服閥和磁致伸縮噴嘴擋板伺服閥，通過采用超磁致伸縮執行器(GMA)等智能材料驅動，顯著提升了閥的響應速度和控制精度。例如，實驗室研制的磁致伸縮射流伺服閥在供油壓力7MPa時，輸出壓力階躍上升時間可達3ms，頻寬達到150Hz。

電控單元通常采用高性能嵌入式控制器，負責采集傳感器信號、執行控制算法并輸出控制指令。現代電液伺服系統電控單元多采用多核處理器架構，分別處理實時控制任務、故障診斷任務和人機交互任務，確保系統的可靠性與實時性。

執行機構主要包括液壓缸、液壓馬達及連接部件，直接驅動起落架的緩沖支柱、撐桿和機輪等機械結構。在無人機起落架中，執行機構通常采用對稱液壓缸或旋轉液壓馬達，以適應不同的空間布局和運動要求。

傳感器系統則包括位置傳感器、壓力傳感器、力傳感器和加速度傳感器等多種類型，為控制系統提供準確的狀態反饋。特別是線位移傳感器和角位移傳感器的精度，直接影響到位置閉環控制的效果。

2.2 系統工作原理與能量傳遞路徑

無人機起落架電液伺服系統的工作原理基于液壓傳動與電氣控制的有機結合。系統工作時，電控單元根據預設控制策略和傳感器反饋信號，計算出控制指令并驅動伺服閥動作。伺服閥根據控制信號的極性和大小調節閥口開度，控制液壓油流向和流量，進而驅動液壓執行機構產生所需的力或位移。

系統能量傳遞遵循“電能→機械能→液壓能→機械功”的轉換路徑：首先，電機驅動液壓泵將機械能轉換為液壓能；接著，伺服閥精確分配液壓能至執行機構；最后，執行機構將液壓能再次轉換為機械功，驅動起落架完成緩沖、收放等動作。

在起落架著陸緩沖過程中，系統的核心任務是能量耗散與緩沖控制。當無人機著陸時，起落架受到地面沖擊載荷，緩沖支柱開始?jí)嚎s。此時，電液伺服系統通過傳感器實時監測緩沖行程、液壓缸壓力等參數，動態調節伺服閥開度，控制液壓油通過節流孔的流量，從而產生與沖擊速度相關的阻尼力。同時，蓄能器內的氣體被壓縮，產生與緩沖行程相關的氣體彈簧力。通過精確控制阻尼力與氣體彈簧力的比例關系，系統能夠?qū)崿F(xiàn)最優的能量吸收效果。

2.3 關鍵力學參數分析

無人機起落架電液伺服系統的穩定性和緩沖性能主要取決于三個關鍵力學參數：油液阻尼力、空氣彈簧力及系統摩擦力。

油液阻尼力是系統最主要的能量耗散機制。根據液壓流體力學原理，油液通過節流孔時產生的阻尼力與流量的平方成正比，與節流孔面積的平方成反比。在實際系統中，多采用變節流孔設計或多級節流結構，使阻尼力特性能夠適應不同沖擊速度，實現近似恒定的緩沖過載。

空氣彈簧力由蓄能器中的壓縮氣體產生，其大小遵循氣體狀態方程。在緩沖過程中，隨著緩沖行程的增加，氣體被進一步壓縮，彈簧力呈非線性增長。合理匹配氣體初始?jí)毫εc容積，可以獲得理想的彈簧力特性曲線，既能有效吸收沖擊能量，又能確保起落架有足夠的回彈能力。

系統摩擦力是影響電液伺服系統性能的重要非線性因素，主要包括液壓缸密封件摩擦、運動副摩擦等。研究表明，過大的摩擦力矩會導致伺服作動系統相位滯后增大，影響低速跟蹤性能，增加跟蹤誤差。特別是在低頻負載條件下，摩擦力矩對系統相位特性的影響更為顯著。因此，在系統設計中需通過優化密封結構、采用低摩擦材料和精密加工工藝等措施，盡可能降低系統摩擦。

三、無人機起落架電液伺服系統穩定性分析

3.1 系統動力學模型與穩定性判據

無人機起落架電液伺服系統的穩定性分析基于其動力學模型的建立與求解。系統動力學模型可劃分為液壓子系統模型、機械結構模型及控制系統模型三個部分。

液壓子系統通常采用流量連續性方程和力平衡方程描述，考慮液壓油的壓縮性、管路的動態特性以及伺服閥的流量-壓力特性。機械結構模型則基于多體動力學理論，考慮起落架各部件的質量、剛度、阻尼以及連接關系?？刂葡到y(tǒng)模型則重點描述控制算法、傳感器特性及信號處理環節。

綜合這些子模型，可以得到描述系統整體動態特性的高階非線性微分方程組。系統穩定性可通過求解該方程組的特征根或構造李雅普諾夫函數進行分析。對于電液位置伺服系統，當負載彈性剛度變化較大時，系統可能出現開環不穩定現象，此時需要采用基于李雅普諾夫直接法的控制策略，確保系統在負載變化和外力擾動條件下仍能穩定跟蹤指令信號。

3.2 穩定性狀態的階段劃分

根據無人機起落架電液伺服系統在著陸過程中的動態響應特征，可將其穩定性狀態劃分為三個典型階段：瞬時穩定狀態、預穩定狀態和穩定狀態。

瞬時穩定狀態發生在起落架接觸地面的最初時刻，系統受到強烈的外部沖擊，液壓缸壓力、緩沖行程等參數發生急劇變化。這一階段，控制系統的主要任務是快速抑制初始擾動，防止系統失穩。研究表明，采用前饋補償與反饋控制相結合的策略，能夠有效降低瞬時沖擊對系統的影響。

預穩定狀態緊隨瞬時穩定狀態之后，系統外部沖擊能量大部分已被吸收，但內部各部件間仍存在較強的動態耦合效應。這一階段的特點是系統參數處于過渡過程，各狀態變量逐漸趨于平穩。通過多變量解耦控制和自適應參數調整，可以加速系統向穩定狀態的過渡。

穩定狀態是系統的最終目標狀態，此時外部沖擊能量已被完全吸收，系統各參數在小范圍內波動，處于動態平衡。在穩定狀態下，控制系統的主要任務是維持系統平衡位置，并具備抵抗小幅度擾動的能力。研究表明，在穩定狀態下引入魯棒控制策略，能夠增強系統對參數變化和外部擾動的適應能力。

3.3 非線性因素對穩定性的影響

無人機起落架電液伺服系統的穩定性受多種非線性因素影響，其中最為突出的是傳動間隙和摩擦力矩。

傳動間隙來源于機械加工精度和裝配工藝的限制，是影響傳動性能的常見非線性因素。間隙過大會導致系統響應遲緩、定位精度下降；間隙過小則可能增加摩擦力矩，甚至導致運動卡滯。研究表明，通過優化配合公差、采用預緊結構和精密裝配工藝，可以有效控制傳動間隙對系統穩定性的影響。

摩擦力矩則源于相對運動部件間的摩擦作用，包括靜摩擦和動摩擦。摩擦力矩的非線性特性會在系統輸入輸出關系中產生死區效應，導致相位滯后和跟蹤誤差。針對這一問題，可采用摩擦補償算法，如基于LuGre模型的補償方法，顯著改善系統低速性能。

除上述因素外，液壓油的溫度變化、負載彈性剛度的時變特性以及傳感器噪聲等也會對系統穩定性產生影響。特別是當系統在含負值彈性剛度負載作用下工作時，可能出現本質不穩定問題，此時需要采用特殊的控制策略，如基于李雅普諾夫直接法的反演控制，確保系統穩定。

四、電液伺服系統運動控制方法

4.1 傳統控制方法及其局限性

電液伺服系統的傳統控制方法主要包括PID控制、動壓反饋校正和前饋補償?shù)?/strong>。PID控制以其結構簡單、易于實現的特點被廣泛應用，但對于無人機起落架電液伺服系統這類高階非線性系統，傳統PID控制往往難以同時滿足快速性、準確性和魯棒性的要求。

動壓反饋校正是提高電液伺服系統阻尼比、改善動態性能的常用方法，通過引入與負載壓力變化率成正比的反饋信號，增加系統阻尼，抑制振蕩。然而，該方法對系統參數變化較為敏感，在負載特性變化較大時，控制效果會顯著下降。

前饋補償則通過提前預測系統響應，注入補償信號來抵消已知擾動，特別適用于周期性或可預測的負載變化。但對于無人機著陸這種強隨機性過程，前饋補償?shù)木_建模和參數整定面臨較大挑戰。

4.2 多目標協同控制策略

針對傳統控制方法的局限性，多目標協同控制策略被提出并應用于無人機起落架電液伺服系統。該策略的核心思想是綜合考慮系統的多個性能指標和控制目標，通過協同優化實現整體性能最優。

多目標協同控制通常包括穩定性輸入模塊、優化控制模塊和反饋控制模塊三個功能單元。穩定性輸入模塊負責采集系統狀態信息，并進行濾波和預處理；優化控制模塊根據實時狀態和預定控制目標，計算最優控制指令；反饋控制模塊則根據系統輸出與期望輸出的偏差，調整控制參數，增強系統魯棒性。

在具體實現上，多目標協同控制采用加權多變量?jī)?yōu)化方法，將系統穩定性、響應速度、控制精度和能量效率等多個目標轉化為統一的目標函數，通過在線優化算法求解最優控制量。研究表明，相比單向控制，協同控制能夠更好地抑制多部件間的強耦合效應，顯著提高系統的跟隨性能和動態響應能力。

4.3 自適應抗擾非線性控制

隨著控制理論的不斷發展，自適應抗擾非線性控制成為解決電液伺服系統穩定性問題的新途徑。這種方法針對電液伺服系統存在的參數不確定性、未建模動態和外部擾動，通過自適應機制在線調整控制器參數，實現對不確定性和擾動的有效抑制。

2024年第五屆航天航空航海先進作動技術交流會議上，焦宗夏院士在特邀報告中專門探討了《電液伺服系統自適應抗擾非線性控制》，反映出這一方向在行業內的前沿地位。自適應抗擾非線性控制通常結合非線性觀測器和魯棒控制理論，通過觀測器估計系統不確定性和擾動，并將其前饋補償?shù)娇刂坡芍?，同時采用魯棒反饋確保閉環系統穩定性。

對于無人機起落架電液伺服系統，自適應抗擾非線性控制特別適用于處理著陸過程中的強沖擊擾動和負載突變。通過在線辨識系統參數和擾動特性，控制器能夠?qū)崟r(shí)調整控制策略，確保系統在不同著陸條件下均能保持穩定性能。

4.4 智能控制方法的應用探索

近年來，隨著人工智能技術的快速發展，神經網絡控制、模糊邏輯控制和深度學習控制等智能控制方法也開始應用于電液伺服系統。

1.神經網絡控制通過訓練神經網絡模型逼近系統的逆動力學特性，能夠有效補償系統的非線性特性。特別是在處理摩擦、間隙等復雜非線性因素時，神經網絡表現出較強的適應能力。

2.模糊邏輯控制則利用專家經驗和模糊規則處理系統的不確定性和復雜性，不依賴于精確的數學模型。對于參數變化范圍大、工作條件復雜的無人機起落架電液伺服系統，模糊邏輯控制提供了一種實用的解決方案。

3.深度學習控制是更為前沿的智能控制方法，通過深度神經網絡學習系統的復雜動態特性，并生成最優控制策略。雖然該方法仍處于研究探索階段，但其在處理高維、強非線性系統方面的潛力值得期待。

五、運動控制試驗分析與驗證

5.1 實驗環境構建與測試平臺設計

為了驗證無人機起落架電液伺服系統運動控制方法的有效性，需要構建專門的實驗環境與測試平臺。典型的實驗系統包括硬件在環(HIL)仿真平臺、電液伺服加載系統和數據采集分析系統三大部分。

硬件在環仿真平臺采用多通道變工況控制模式，能夠真實模擬無人機著陸過程中的各種激勵信號。平臺核心是高性能實時仿真機，運行起落架動力學模型和飛行環境模型，生成液壓缸負載力、位移等信號，驅動實際的電液伺服系統工作。

電液伺服加載系統則負責模擬起落架承受的氣動載荷和地面反力。根據某型民用飛機起落架控制系統地面模擬試驗要求設計的加載系統，采用電液伺服技術，能夠精確復現著陸過程中的負載譜。這類系統通常具備良好的加載性能，能夠滿足各類試驗需求。

數據采集分析系統則集成多種傳感器和高精度數據采集卡，實時記錄系統狀態參數和控制變量，為性能評估和算法優化提供數據支持。

5.2 著陸信號模擬與緩沖行程分析

在構建的實驗環境中，通過注入模擬的著陸信號，可以系統評估電液伺服系統的緩沖性能。試驗中，著陸信號通常采用階躍信號、正弦掃頻信號或?qū)嶋H飛行數據重構信號，以覆蓋不同嚴重程度的著陸工況。

緩沖行程是評估起落架性能的關鍵指標之一。試驗結果表明，采用協同控制策略后，系統在不同節點的緩沖行程呈現規律化變化，未出現大幅度突變。隨著著陸時間的推進，緩沖行程成線性增加，進入穩定狀態后，行程幾乎不受外部干擾影響。

相比之下，單向控制策略在負荷增大后期容易出現位移波動，無法很好跟隨整體著陸位移變化。特別是在后段，位移突然下降表明單向控制難以有效抑制多部件間的強耦合效應。這一對比結果凸顯了協同控制在處理復雜耦合系統方面的優勢。

5.3 動態響應性能評估

動態響應性能是衡量電液伺服系統控制效果的另一重要方面，主要包括響應速度、超調量和穩態誤差等指標。

試驗數據顯示，采用協同控制策略后，系統執行部件的功率和力矩進入穩態的時間顯著縮短，這表明系統的動態響應能力得到增強。同時，整個電液伺服系統運動控制過程未出現超調現象，進一步驗證了協同控制策略在穩定性方面的優勢。

在頻域特性方面，通過正弦掃頻試驗可以獲得系統的頻率響應曲線。理想情況下，系統應具有足夠?qū)挼念l帶，以確保對快速變化的著陸載荷具有良好的跟蹤能力。采用先進的伺服閥技術，如某機構研制的磁致伸縮射流伺服閥，可以使系統頻寬達到150Hz以上，完全滿足無人機起落架的控制要求。

5.4 抗擾能力與魯棒性測試

無人機起落架在實際工作中會面臨各種不確定性和外部擾動，因此控制系統的抗擾能力和魯棒性是必須考核的性能指標。

通過向系統注入模擬的陣風擾動、跑道不平度擾動以及傳感器噪聲等干擾信號，可以評估控制算法的抗擾能力。試驗表明，采用自適應抗擾非線性控制方法的系統，在面對這些擾動時仍能保持良好的穩定性和跟蹤精度。

魯棒性測試則主要考察系統參數變化對性能的影響。通過改變液壓油溫度、油液彈性模量、負載質量等參數，模擬系統在不同工作條件下的性能變化。具有強魯棒性的控制系統應能在參數變化范圍內保持穩定的性能指標。

六、結論與未來展望

6.1 主要研究成果總結

本文系統性介紹的無人機起落架電液伺服系統的運動控制方法，對整體方案進行一個總結：

首先，通過分析電液伺服系統的技術發展趨勢和無人機起落架的功能需求，明確了系統設計的關鍵技術指標和性能要求。特別是在低空經濟快速發展的背景下，無人機起落架電液伺服系統正朝著高性能、高可靠、智能化方向演進。

其次，建立了無人機起落架電液伺服系統的完整動力學模型，深入分析了油液阻尼力、空氣彈簧力和系統摩擦力等關鍵力學參數對系統性能的影響。研究指出，摩擦力和傳動間隙是影響系統低頻相位特性的主要非線性因素，需要通過優化設計和控制補償加以抑制。

第三，提出了適用于無人機起落架電液伺服系統的多目標協同控制策略，并在構建的實驗環境中驗證了其有效性。試驗結果表明，協同控制能夠顯著提高系統的穩定性和動態響應能力，抑制超調現象，優于傳統的單向控制方法。

第四，探討了自適應抗擾非線性控制等先進控制方法在電液伺服系統中的應用前景。這些方法能夠有效處理系統的不確定性和外部擾動，為應對復雜多變的著陸環境提供了新的技術途徑。

6.2 技術挑戰與未來發展方向

盡管無人機起落架電液伺服系統研究已取得顯著進展，但仍面臨諸多技術挑戰和發展機遇：

在核心技術方面，高性能電液伺服閥的自主研發仍是行業重點。雖然國內在磁致伸縮驅動伺服閥等方面已取得突破，但在產品一致性、可靠性和批量化生產方面仍需進一步提升。特別是針對無人機應用的小型化、輕量化需求，開發新型結構的伺服閥具有重要價值。

在控制方法方面，智能控制與傳統控制的深度融合是未來發展趨勢。結合神經網絡、模糊邏輯等智能算法的自適應控制策略，能夠更好地處理系統的非線性和不確定性，提高控制精度和魯棒性。

在系統集成方面，機電液一體化設計和模塊化構建將大幅提升系統的可靠性和維護性。通過高度集成的設計，減少部件數量和連接接口，可以降低故障概率，簡化維修流程。

在應用拓展方面，隨著eVTOL等新型飛行器的快速發展，起落架電液伺服系統面臨新的應用場景和技術要求。例如，城市空中交通(UAM)場景下的起落架系統需要更高的可靠性和更緊湊的結構設計，這為技術創新提供了新的驅動力。

6.3 產業前景與建議

從產業發展角度看，無人機起落架電液伺服系統作為低空經濟產業鏈的關鍵環節，具有廣闊的市場前景。國內企業如湖南泰德航空技術有限公司等已在該領域進行了深度布局，從航空非標測試設備研制向航空航天發動機、無人機、靶機、eVTOL等飛行器燃油、潤滑、冷卻系統的創新研發轉型。

為進一步推動產業發展，建議從以下幾個方面著手：一是加強產學研用協同創新，依托“知行”伺服創新聯盟等平臺，促進高校、研究機構與企業之間的技術交流與合作；二是重視核心人才培養，特別是具備機電液多學科背景的復合型技術人才；三是完善行業標準體系，規范產品設計、制造和測試流程，提升行業整體水平；四是拓展國際視野，跟蹤國外先進技術動態，積極參與國際標準制定，提升我國在該領域的國際話語權。

綜上所述，無人機起落架電液伺服系統運動控制方法研究是一個多學科交叉、理論與實踐緊密結合的領域。隨著技術進步和產業發展，這一領域?qū)⒊掷m(xù)為無人機技術的革新與突破提供關鍵技術支撐，為我國低空經濟的發展和航空航天事業的進步做出更大貢獻。
