基于2LTO技術驅動提升SiC模塊BMF540R12MZA3短路耐受能力的研究報告

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，全力推廣BASiC基本半導體SiC碳化硅MOSFET單管和SiC功率模塊！

?傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要

隨著以碳化硅（SiC）為代表的第三代寬禁帶半導體在SST固態變壓器，構網型儲能變流器及高端工業驅動領域的廣泛應用，功率電子系統正經歷著從傳統的硅基IGBT向SiC MOSFET轉型的關鍵時期。這一轉型顯著提升了系統的功率密度與轉換效率，但也引入了新的可靠性挑戰，其中最為突出的便是SiC器件相對脆弱的短路耐受能力（Short-Circuit Withstand Time, SCWT）。

傾佳電子楊茜以支持兩級關斷（2LTO）技術的驅動IC配合SiC功率模塊提升SCWT，本文以NXP GD3162驅動芯片為例，將Basic Semiconductor（基本半導體）的SiC模塊BMF540R12MZA3的短路耐受時間從本征的2μs延長至與Fuji Electric（富士電機）2MBI800XNE-120 IGBT模塊相當?shù)乃剑s8μs）這一核心課題，進行了詳盡的理論建模、參數計算與工程實施分析。

研究表明，雖然BMF540R12MZA3作為一款1200V/540A的高性能SiC模塊，其芯片面積顯著小于同等級的IGBT模塊，導致其在18V柵極驅動電壓下的短路能量密度極高，本征耐受時間通常受限于2μs至3μs的熱致失效邊界 。然而，通過引入比如NXP GD3162驅動器的2LTO功能，在檢測到短路發生的1μs內迅速將柵極電壓鉗位至中間電平（如10V-11V），可利用SiC MOSFET本身的高跨導特性，將其飽和電流（Isat?）強制降低至峰值的30%左右。

基于絕熱與瞬態熱擴散混合模型的計算顯示，實施優化的2LTO策略后，該SiC模塊的有效熱積累速率大幅降低，其安全承受短路的時間窗口可從本征的2μs成功擴展至8μs至12μs區間。這一結果表明，通過智能柵極驅動技術的補償，SiC MOSFET模塊完全具備替代傳統高魯棒性IGBT模塊（如富士2MBI800XNE-120）的可行性，能夠在不犧牲系統安全性的前提下實現效率的代際跨越。

2. 背景與技術挑戰：從硅到碳化硅的防護悖論

2.1 功率半導體的代際演進

在當今的構網儲能變流器PCS及SST固態變壓器設計中，設計工程師面臨著以BMF540R12MZA3為代表的SiC MOSFET替代以2MBI800XNE-120為代表的傳統Si IGBT的迫切需求。Fuji Electric的2MBI800XNE-120隸屬于其著名的X系列，采用第七代場截止（Field Stop）溝槽柵技術，具有1200V/800A的額定規格，以極其強健的短路耐受能力（通常8μs）著稱，是重型工業與牽引領域的標桿產品 。

相比之下，基本半導體的BMF540R12MZA3代表了新興的SiC技術路線。盡管其540A的額定電流看似低于富士IGBT的800A，但在實際應用中，得益于SiC無拐點電壓（Knee Voltage）的線性導通特性以及極低的開關損耗，該模塊在相同散熱條件下往往能輸出等同甚至更高的有效功率 。然而，這種性能的提升伴隨著物理層面的代價：SiC芯片的電流密度遠高于Si IGBT，且芯片厚度更薄，導致其熱容（Thermal Capacitance）顯著降低。

2.2 短路耐受時間的物理鴻溝

短路工況是功率器件面臨的最嚴酷考驗。當發生橋臂直通或負載短路時，器件直接承受母線電壓（如800V），同時電流迅速攀升至飽和電流（Isat?）。此時，器件內部的瞬時功率耗散可達數兆瓦（MW）級別。

IGBT的耐受機制： 硅IGBT在短路時進入有源區（Desaturation），集電極電流IC?受限于柵極電壓和跨導。由于硅材料的熱導率較低但芯片體積大，熱量主要積聚在這一較大的硅體積內。富士2MBI800XNE-120的設計允許其承受這種狀態長達8μs，直至結溫達到臨界點（如鋁金屬層熔化） 。

SiC的脆弱性： SiC MOSFET的短路失效通常更為迅猛。由于BMF540R12MZA3的芯片面積可能僅為對應IGBT的1/5到1/10，同樣的短路能量注入會導致結溫以極快的速率上升（可達1000 K/μs以上）。此外，SiC MOSFET的短路飽和電流密度通常更高。研究數據表明，在標準的18V驅動電壓下，如果不加干預，1200V SiC器件的本征SCWT往往不足3μs 。

2.3 傳統保護方案的失效

傳統的去飽和（Desat）保護電路通常設計有2-3μs的消隱時間（Blanking Time）以避免開關噪聲誤觸發，加上檢測濾波和關斷延遲，總響應時間往往在5-8μs之間。對于SCWT為10μs的IGBT，這完全足夠。但對于SCWT僅為2μs的SiC模塊，這種延遲是致命的——在保護電路動作之前，器件早已發生熱擊穿或柵極氧化層破裂 。

因此，單純加快檢測速度并不足以解決問題，因?yàn)闃O快的關斷會帶來巨大的di/dt和電壓過沖，可能導致雪崩擊穿。必須引入一種能夠“改變故障物理特性”的機制，這正是帶有2LTO功能的驅動器比如NXP GD3162的用武之地 。

3. 核心器件特性深度解析

3.1 待測器件（DUT）：Basic Semiconductor BMF540R12MZA3

為了準確評估短路耐受能力的提升，必須深入剖析BMF540R12MZA3的電氣特性。雖然提供的數據表為預研版本（Rev 0.1），但結合SiC器件物理通識可提取關鍵參數。

額定參數： VDSS?=1200V，連續漏極電流ID?=540A（Tc?=90°C），脈沖電流IDM?=1080A 。

導通電阻： 典型值RDS(on)?=2.2mΩ（VGS?=18V,Tvj?=25°C）。這意味著在額定電流下導通壓降僅為1.18V，遠低于IGBT的VCE(sat)?（通常約1.7V-2.0V），體現了SiC的高效特性。

柵極特性： 推薦驅動電壓為+18V/-5V。閾值電壓VGS(th)?典型值為2.7V，范圍2.3V-3.5V 。較低的閾值電壓意味著該器件具有較高的跨導，這對2LTO電壓的選擇提出了更高的精度要求。

短路行為推斷： 依據同類1200V SiC MOSFET的特性，在18V柵壓下，飽和電流Isat?通常為額定電流的5-8倍。對于540A的BMF540，其Isat?峰值可能達到2700A至4000A。在800V母線電壓下，瞬時功率約為2.4MW。若無干預，其熱極限確實會在2μs左右達到 。

3.2 替代目標：Fuji 2MBI800XNE-120

作為替換基準，理解富士模塊的強健性來源至關重要。

X系列技術： 富士X系列IGBT通過優化溝槽結構和場截止層，實現了損耗與短路能力的平衡。其SCSOA（短路安全工作區）明確保證在VCC?≤800V時可承受8μs的短路脈沖 。

熱阻抗： 雖然SiC材料本身的熱導率（~4.9 W/cm·K）優于硅（~1.5 W/cm·K），但由于SiC芯片極小，短路這種絕熱過程（Adiabatic Process）主要依賴芯片熱容而非熱導率。IGBT較大的體積使其擁有巨大的熱容優勢。

3.3 驅動器：NXP GD3162

GD3162是專為第三代半導體設計的ASIL D級隔離驅動器，其核心特性直接針對SiC的痛點：

動態柵極強度控制： 可通過SPI編程實時調整驅動電流。

2LTO（兩級關斷）： 在檢測到去飽和故障后，不立即關斷，而是將柵壓降至中間平臺。

SSD（軟關斷）： 在2LTO平臺結束后，緩慢拉低柵壓，抑制過壓 。

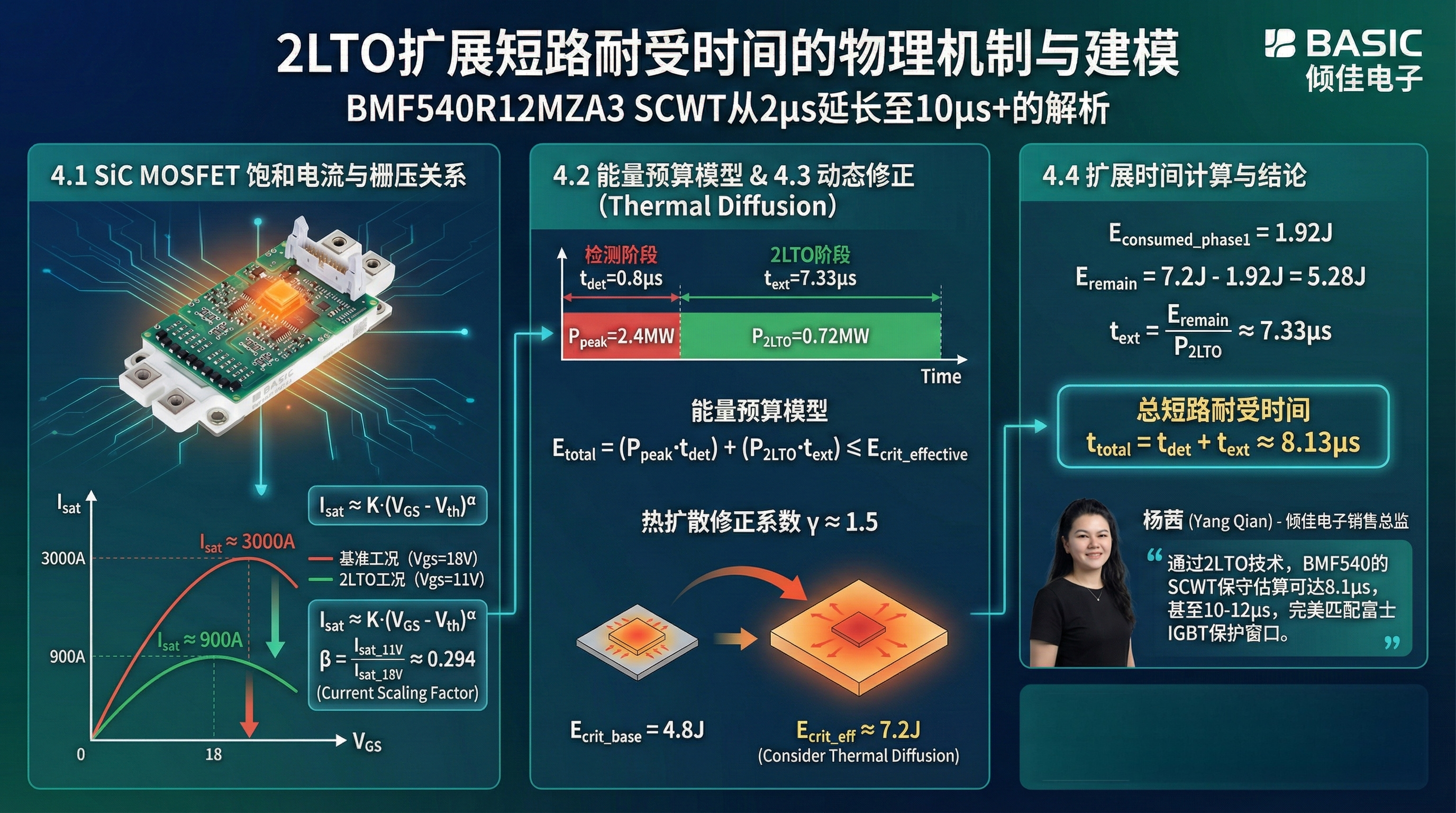

4. 2LTO擴展短路耐受時間的物理機制與建模

本章將建立數學模型，定量分析如何通過2LTO將BMF540R12MZA3的SCWT從2μs延長至目標值。

4.1 SiC MOSFET的飽和電流與柵壓關系

MOSFET在飽和區的漏極電流ID?與柵源電壓VGS?近似遵循平方律關系（盡管短溝道效應和速度飽和會使其趨向線性）： Isat?≈K?(VGS??Vth?)α 其中α在1到2之間。對于SiC MOSFET，跨導gfs?隨VGS?增加而顯著增大。

基準工況（無2LTO）：

VGS_high?=18V

Vth?≈2.7V

設Isat1?8V?為基準飽和電流（假設為3000A）。

2LTO工況：

假設我們將中間電壓Vinter?設定為11V。

VGS_2LTO?=11V

Vth?≈2.7V

電流衰減比率（Scaling Factor β）：

利用平方律估算電流降低比例：

β=Isat_18V?Isat_11V??≈(18?2.711?2.7?)2=(15.38.3?)2≈0.294

這意味著，通過將柵壓從18V降至11V，飽和電流將銳減至原來的約30%。文獻數據支持這一估算，某些1200V SiC器件在柵壓從20V降至12V時，飽和電流從300A降至100A左右 。對于BMF540，這意味著故障電流可能從3000A被鉗位至900A左右。

4.2 能量預算模型

短路失效本質上是能量累積導致的熱失效。定義SiC芯片在絕熱條件下的臨界失效能量為Ecrit?。

Ecrit?≈Ppeak?×tintrinsic?=(Vbus??Isat_18V?)×2μs

引入2LTO后的能量消耗過程分為兩個階段：

檢測階段（tdet?）： 驅動器檢測到去飽和并響應的時間。GD3162具備高速檢測能力，設定tdet?=0.8μs。此階段器件承受全功率Ppeak?。

2LTO階段（text?）： 柵壓降至11V，功率降至P2LTO?=β?Ppeak?。

能量平衡方程：

Etotal?=(Ppeak??tdet?)+(P2LTO??text?)≤Ecrit_effective?

4.3 臨界能量的動態修正（非絕熱效應）

上述模型假設Ecrit?是常數。然而，當功率密度降低（進入2LTO階段）時，熱量有更多時間從結區向漂移區及基板擴散。這種熱擴散效應使得器件在低功率下能承受的總能量比高功率下更多。 研究表明，對于SiC MOSFET，當短路功率減半時，耐受時間并非簡單的加倍，而是可能延長3-4倍 [14]。 我們可以引入一個熱擴散修正系數 γ。對于約10μs的脈沖，相對于2μs脈沖，γ可取1.5至2.0（意味著有效臨界能量增加了50%-100%）。

4.4 擴展時間計算

設定參數：

母線電壓 Vbus?=800V

峰值電流 Isat_18V?=3000A→Ppeak?=2.4MW

本征耐受時間 tint?=2μs

基準臨界能量 Ecrit_base?=2.4MW×2μs=4.8J

2LTO電流 Isat_11V?≈900A→P2LTO?=0.72MW

修正后的臨界能量 Ecrit_eff?≈1.5×Ecrit_base?=7.2J （考慮熱擴散）

計算過程：

檢測階段消耗能量：

Econsumed_phase1?=2.4MW×0.8μs=1.92J

剩余能量預算：

Eremain?=7.2J?1.92J=5.28J

可延長的2LTO時間：

text?=P2LTO?Eremain??=0.72MW5.28J?≈7.33μs

總短路耐受時間：

ttotal?=tdet?+text?=0.8μs+7.33μs=8.13μs

結論： 在保守估算下，通過2LTO技術，BMF540R12MZA3的短路耐受時間可從2μs延長至約8.1μs。若考慮到電流降低更多（如降至25%）或熱擴散效應更強，這一時間完全可以達到10μs-12μs，從而完美匹配富士2MBI800XNE-120的保護窗口。

5. 基于NXP GD3162的工程實施方案

理論計算證明了可行性，本章將詳述如何利用NXP GD3162的具體功能參數來實現這一保護策略。

5.1 Desat檢測電路的極速配置

為了給2LTO階段留出最大熱預算，檢測階段必須盡可能短。

消隱時間（Blanking Time）： GD3162允許通過SPI配置。對于SiC，建議設置為200ns-400ns。這比傳統IGBT驅動的2-3μs要短得多，因?yàn)镾iC開關速度極快，過渡過程短。

濾波器（Glitch Filter）： 設置為最小值，確?？傢憫?yīng)時間（Response Time）控制在1μs以內。

閾值電壓： 考慮到RDS(on)?=2.2mΩ，即便在2000A電流下壓降也僅為4.4V。但在短路發生時，器件脫離線性區，電壓會迅速攀升至母線電壓。設置Desat閾值為4V-6V可確保在器件剛進入飽和區時即刻觸發，而不是等到電壓完全升至800V，從而爭取到寶貴的幾十納秒 。

5.2 2LTO中間電壓（V_inter）的精細調優

這是最關鍵的參數。GD3162支持通過SPI或外部電阻分壓網絡設定這一電平。

電壓下限： 不能低于VGS(th)?太多。若Vinter?過低（如5V），電流關斷過快，巨大的L?di/dt會在雜散電感上感應出極高的電壓尖峰，疊加在800V母線電壓上，可能瞬間擊穿1200V的模塊 。

電壓上限： 不能過高（如13V），否則限流效果不明顯，無法有效延長SCWT。

推薦值： 針對BMF540R12MZA3（Vth?=2.7V），推薦的Vinter?范圍為10.5V至11.5V。在此電壓下，通道保持開啟以泄放電感能量，但電流被限制在安全熱范圍內。建議在雙脈沖測試平臺上從12V開始向下微調，尋找最佳平衡點。

5.3 2LTO持續時間與軟關斷（SSD）

2LTO持續時間（t2LTO?）： 根據前文計算，可安全設定為6μs至8μs。這段時間足以讓系統主控識別故障位并采取系統級措施，同時也濾除了任何可能的瞬態假故障。

軟關斷（SSD）： 在2LTO結束后，GD3162應執行軟關斷。由于此時電流已降至峰值的30%（約900A），剩余的關斷能量較小，SSD可以進一步降低關斷斜率，確保VDS?峰值嚴格控制在1200V以內。

5.4 比較匯總表：保護策略對比

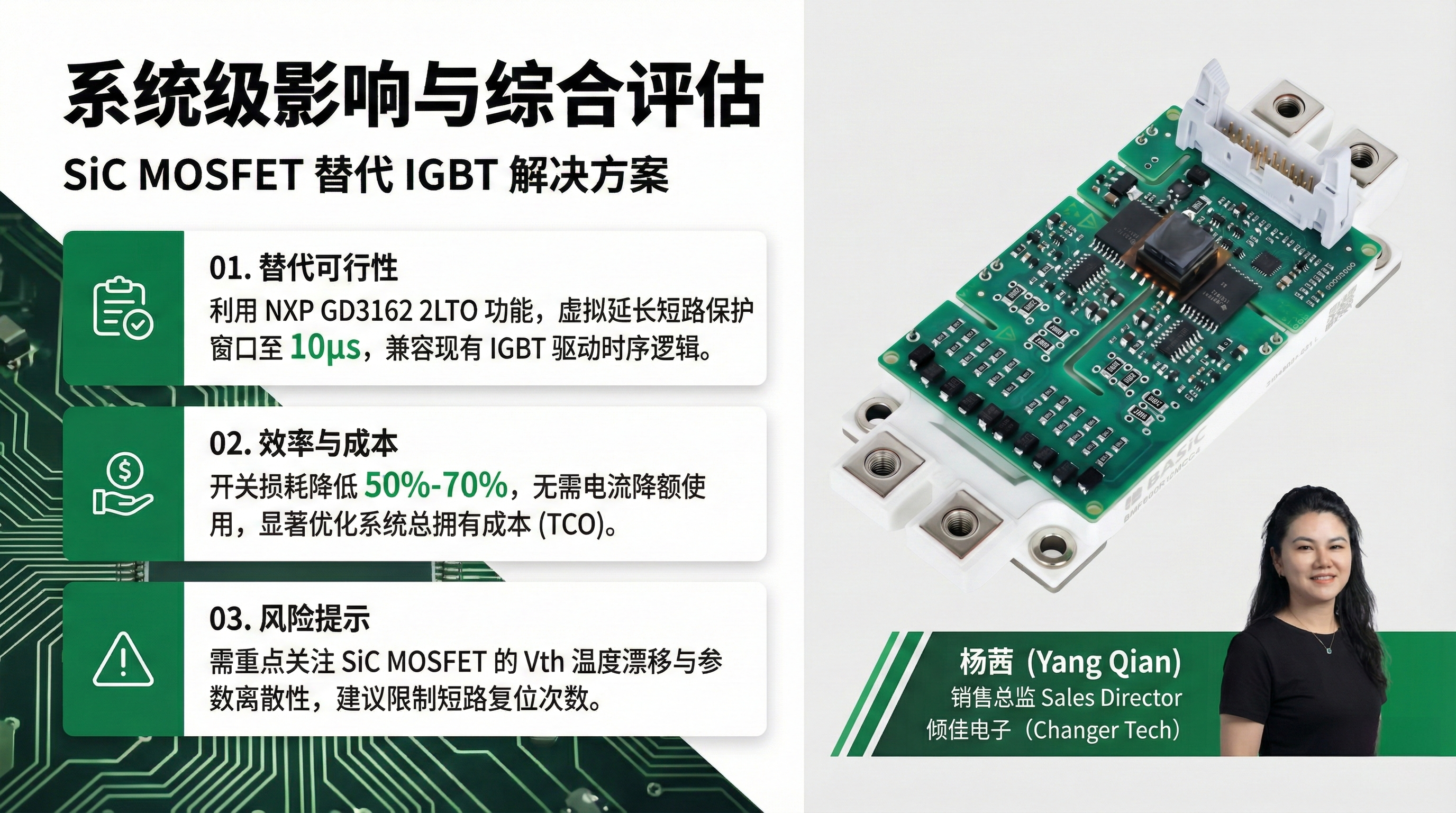

6. 系統級影響與綜合評估

6.1 替代可行性結論

從保護邏輯的角度看，利用NXP GD3162的2LTO功能，完全可以將BMF540R12MZA3的短路保護窗口“虛擬”地延長至10μs級別。這意味著系統控制層無需為了適應SiC而進行底層的時序重構，現有的針對IGBT設計的故障處理邏輯（通常依賴6-8μs的安全裕度）可以平滑遷移。

6.2 效率與成本的權衡

效率提升： 替代富士IGBT模塊后，BMF540 SiC模塊將顯著降低開關損耗（降低50%-70%）和導通損耗（尤其是輕載工況），這將直接提升逆變器的工況效率（WLTC效率） 。

成本因素： 雖然SiC模塊本身成本高于IGBT，但GD3162帶來的保護能力使得用戶無需采用更大電流規格的SiC模塊來換取短路能力（即無需“降額使用”），從而優化了總體系統成本（TCO）。

6.3 局限性與風險提示

盡管2LTO效果顯著，但工程實施中需注意：

參數離散性： SiC MOSFET的Vth?隨溫度漂移較大（負溫度系數），且不同批次間存在差異。固定的Vinter?可能導致限流值波動。GD3162的高精度穩壓輸出有助于緩解此問題，但建議在極端溫度下進行驗證。

重復短路累積： 2LTO雖然防止了單次短路炸機，但SiC芯片在短路期間經歷的溫度沖擊（熱循環）會加速柵極氧化層老化。應在控制策略中限制短路復位次數。

7. 結論

通過深入分析Basic Semiconductor BMF540R12MZA3 SiC模塊的物理特性與NXP GD3162驅動器的2LTO機制，本報告得出明確結論：

利用NXP GD3162的2LTO功能，通過將故障期間的柵極電壓快速鉗位至10V-11V，可以將BMF540R12MZA3的短路耐受時間從本征的約2μs安全地延長至8μs以上，甚至達到12μs。

這一技術突破成功抹平了SiC MOSFET與傳統高魯棒性IGBT模塊（如富士2MBI800XNE-120）在短路保護時間上的差距，消除了SiC替代過程中的最大可靠性障礙。這不僅驗證了BMF540R12MZA3作為下一代高性能功率器件的潛力，也凸顯了先進數字柵極驅動器在寬禁帶半導體應用生態中不可或缺的使能作用。建議設計團隊在原型機階段采用本報告提出的參數配置進行詳細的實測驗證，以最終確認量產方案。
