在電子測試測量領域，泰克示波器以卓越性能與易用設計，成為工程師不可或缺的調試工具。從低頻信號觀測到高速波形分析，其豐富功能與精準控制能力，可從容應對變頻器監視、電源測試、嵌入式系統調試等多場景需求，為信號分析提供可靠支撐。
如何進入慢速掃描模式？
當水平刻度設置為50 ms/div或更慢速度時，示波器將進入"慢速掃描"模式。
為什么使用慢速掃描模式？
在"慢速掃描"模式下，將使用峰值檢測采集，以避免漏掉數據。
示波器將為顯示的預觸發部分采集足夠的數據，然后等待觸發。在觸發時，示波器將為顯示的后觸發部分繼續捕獲數據。
在使用"慢速掃描"模式查看低頻信號時，應將通道耦合設置為"直流”。
使用"慢速掃描"模式可看到低頻波形的動態更改。例如，在變頻器監視和電源測試等應用中通常使用這種模式。
示波器如何調整水平位置？
?轉動水平位置旋鈕可參照屏幕中心更改觸發點的位置。位置旋鈕可調整所有通道、數學函數和參考示波器波形圖的水平位置。
?按下水平位置旋鈕可將觸發點“歸零”（也就是將其移至屏幕中心）。

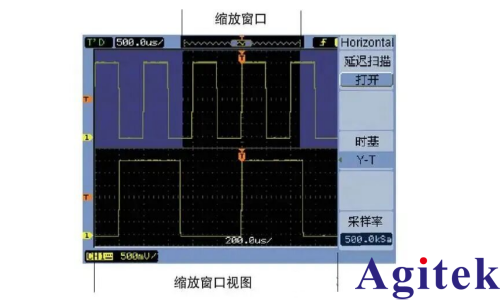

示波器如何顯示縮放的時基？
縮放的時基可放大原始波形顯示的一部分，并在屏幕的下半部分以縮放時基顯示它。
1要使縮放的時基在“打開”和“關閉”之間切換，可按下水平刻度旋鈕，或按下水平[Horiz]鍵，然后按下“水平”菜單中的縮放軟鍵。
2當縮放的時基為“打開”時：
?顯示屏的上半部分顯示原始示波器波形圖和被放大的部分。
?水平刻度旋鈕可更改放大程度（使放大區域變寬或變窄）。
?水平位置旋鈕可將放大區域在原始波形上前后移動。
?顯示屏的下半部分以縮放的時基顯示放大數據。

示波器更改水平時基（Y-T、X-Y或滾動）
1按下水平[Horiz]。
2在“水平”菜單中，按下時基。
3繼續按下時基軟鍵或轉動輸入旋鈕以選擇下列某項：
Y-T -振幅與時間。這是典型的水平時基設置。
X-Y -通道2（X軸）與通道1（Y軸），請參見“X-Y格式"。
滾動在---“滾動”模式下，波形顯示從右向左滾動，最小水平刻度設置為500 ms/div。所有觸發或水平位置控件均不可用?！皾L動”模式的應用類似于使用“慢速掃描”模式的應用。

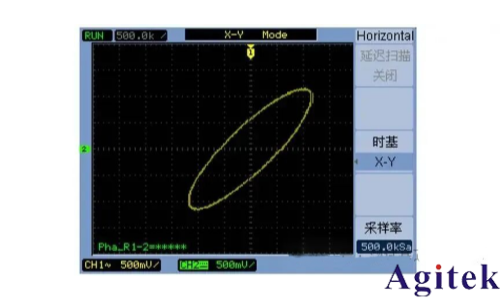

為什么選擇X-Y顯示格式？
此格式可對兩個示波器波形圖的電壓電平進行逐點比較。在研究兩個波形之間的相位關系時，這種格式很有用。這種格式僅應用于通道1和2。選擇X-Y顯示格式可在水平軸上顯示通道1，在垂直軸上顯示通道2。
示波器使用未觸發的樣本采集模式，并將示波器波形圖數據顯示為點。采樣率可在10 kSa/s至1 MSa/s。

請注意，以下模式或函數不能采用X-Y格式：
?自動電壓或時間測量。
?光標測量。
?波罩測試。
?數學函數波形。
?參考波形。
?縮放的時基顯示。
?將波形顯示為矢量。
?水平位置旋鈕。
?觸發控件。
如何查看示波器采樣率？
1按下水平[Horiz]。
2在“水平”菜單中，采樣率菜單項顯示用于當前水平刻度設置的采樣率。
如何使用示波器垂直控件？
垂直控制允許您放大和縮小信號的幅度，從而進行詳細檢查。通過調整每格電壓（伏特/格），您可以對波形的垂直顯示進行細微或顯著的更改。
此功能對于驗證幅度水平、檢測過沖或測量波形上任意兩點之間的電壓等任務至關重要。
示波器垂直控件包括：
?通道（[1]、[2]、[3]和[4]）、數學[Math]和參考[Ref]前面板鍵—打開或關閉波形（以及顯示或隱藏其菜單）。
?垂直刻度旋鈕—更改波形幅度/格設置，使用屏幕底部或中心作為參考（具體取決于首選項設置）。
?垂直位置旋鈕—更改屏幕上波形垂直位置。

如何打開或關閉示波器波形圖（通道、數學或參考）？
按下通道（[1]、[2]、[3]和[4]）、數學[Math]和參考[Ref]前面板鍵將產生下列結果：
?如果波形關閉，則打開波形并顯示其菜單。
?如果波形打開但沒有顯示其菜單，則顯示其菜單。
?如果波形打開并且其菜單已顯示，則關閉波形，其菜單也將消失。
調整示波器垂直刻度
當輸入通道波形打開時：
?轉動其垂直刻度旋鈕以更改幅度/格設置。
幅度/格設置以1-2-5步進順序從2 mV/div更改為10 V/div（使用“1X”探頭衰減）。
可將屏幕底部或中心用作參考。“屏幕中心”參考不適用于數學函數或參考波形。
?按下其垂直刻度旋鈕以在微調（精細刻度）和正常調整之間切換。
通過微調，幅度/格設置可在正常（粗略刻度）設置之間以小步幅進行更改。
通道菜單中的伏/格項也會在微調和正常調整之間切換。
微調不適用于數學函數和參考波形。
幅度/格設置顯示在屏幕底部的狀態欄中。
調整示波器垂直位置
通過調整波形的垂直位置，可通過使波形相互堆疊（一個位于另一個之上）對齊來比較波形。
當輸入通道波形打開時：
?轉動垂直位置旋鈕可更改屏幕上波形的垂直位置。請注意，顯示屏左側的底部參考符號隨波形一起移動。
?按下垂直位置旋鈕以便將底部參考“歸零”（也就是將其移至屏幕中心）。請注意，在調整垂直位置時，將在屏幕的左下角暫時顯示一條消息，說明相對于屏幕中心的底部參考的位置。
克示波器在性能與易用性上實現了雙重突破。其高采樣率與存儲深度，可精準捕捉瞬態信號與窄脈沖，部分型號采樣率高達2.5GS/s，搭配智能觸控界面與自動化測量功能，大幅提升調試效率。獨特的HelpEverywhere?系統與探針檢查功能，降低了操作門檻，即使新手也能快速上手。
從實驗室研發到現場維護，泰克示波器以穩定的性能、靈活的操控與全面的功能，成為電子測試領域的標桿。無論是基礎的波形觀測，還是復雜的信號分析，它都能精準捕捉每一個信號細節，助力工程師高效排查故障、優化設計，為電子技術創新提供堅實保障。
