WT0132S3-AI-1 系列模組（以下簡稱“WT0132S3-AI-1 ”）是深圳市啟明云端有限公司推出的基于樂鑫 ESP32-S3 系列芯片設計的，集成 Wi-Fi & BLE 模組。模組性能強大，天線形式支持板載 PCB 天線或 I-PEX （3代）射頻同軸連接器，集成 16MB NOR FLASH 與音頻編解碼器，滿足用戶對低成本、低功耗、聯網的（AI)音頻產品開發需求。

WT0132S3-AI-1支持樂鑫語音識別SDK ESP-Skainet，以及 ESP-DSP 和ESP-NN 庫內的用于加速神經網絡計算和信號處理向量指令，AI開發者們可用其實現中英文語音喚醒、離線語音命令識別或圖像識別等應用。

備注：深色為低功耗模塊，可在 Deep-sleep 模式下運行

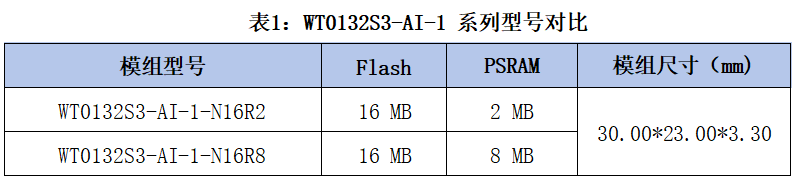

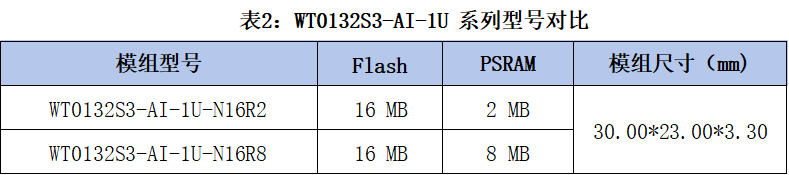

WT0132S3-AI-1 采用 PCB 板載天線，WT0132S3-AI-1U 采用連接器連接外部天線。兩款模組均有多種型號可供選擇，具體見表 1 和表 2。

1

CPU和存儲

內置 ESP32-S3 系列芯片，32位 LX7 雙核處理器，支持 240MHz 的時鐘頻率

ROM：384KB

SRAM：512KB

128 位數據總線位寬，專用的SIMD指令

單精度浮點運算單元(FPU）

2

Wi-Fi

工作在 2.4 GHz 頻段，支持 1T1R 模式

完全兼容 IEEE 802.11a/b/g/n 協議：支持 20 MHz 和 40 MHz 帶寬，數據速率 150 Mbps

無線多媒體(WMM)

幀聚合(TX/RXA-MPDU, TX/RX A-MSDU)

立即塊確認(ImmediateBlock ACK)

分片和重組(Fragmentation/defragmentation)

Beacon 自動監測（硬件TSF）

4個虛擬Wi-Fi接口

3

藍牙

低功耗藍牙 (Bluetooth LE)：Bluetooth 5 、Bluetooth mesh

高功率模式（20 dBm）

速率支持 125 kbps、500 kbps、1 Mbps、2 Mbps

廣播擴展(Advertising Extensions)

多廣播(Multiple Advertisement Sets)

信道選擇(ChannelSelection Algorithm#2)

藍牙與 Wi-Fi 共存，共用同一個天線

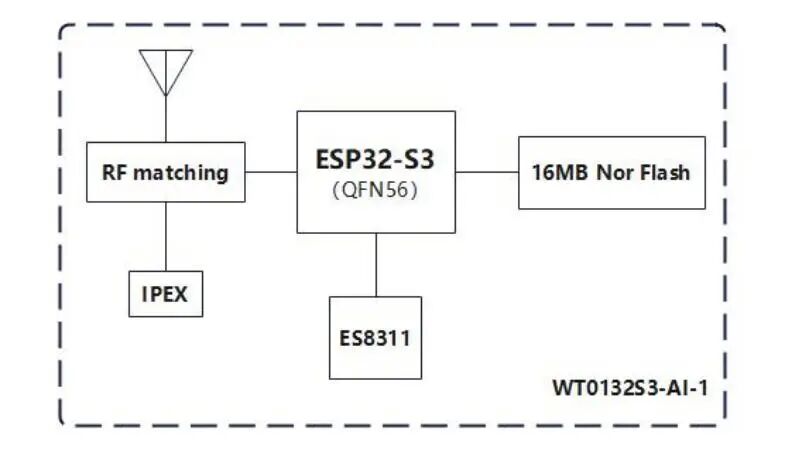

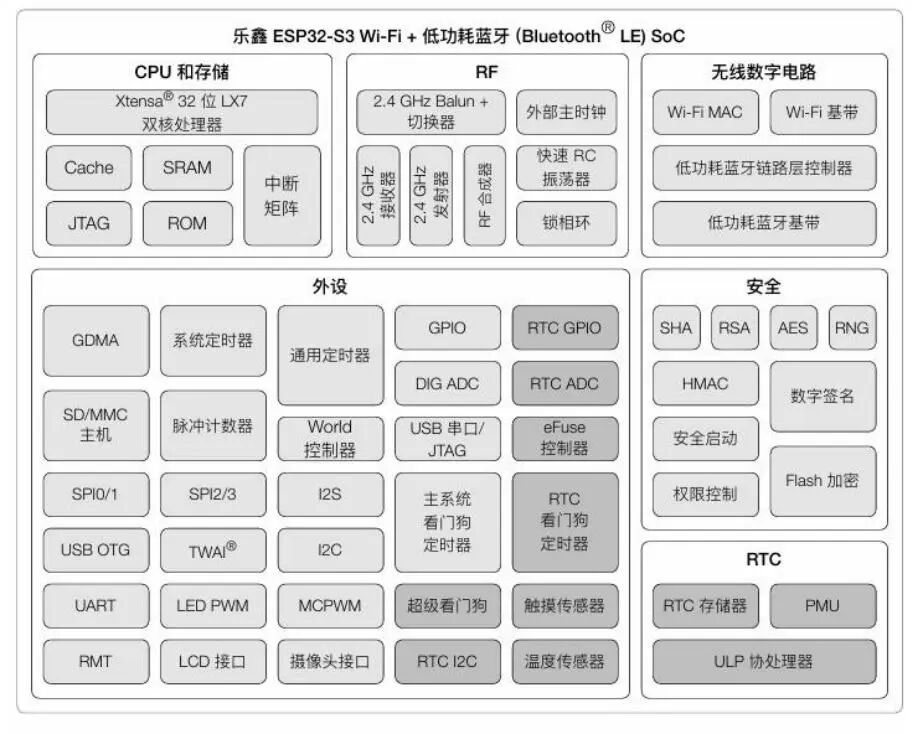

功能框圖

硬件規格

1

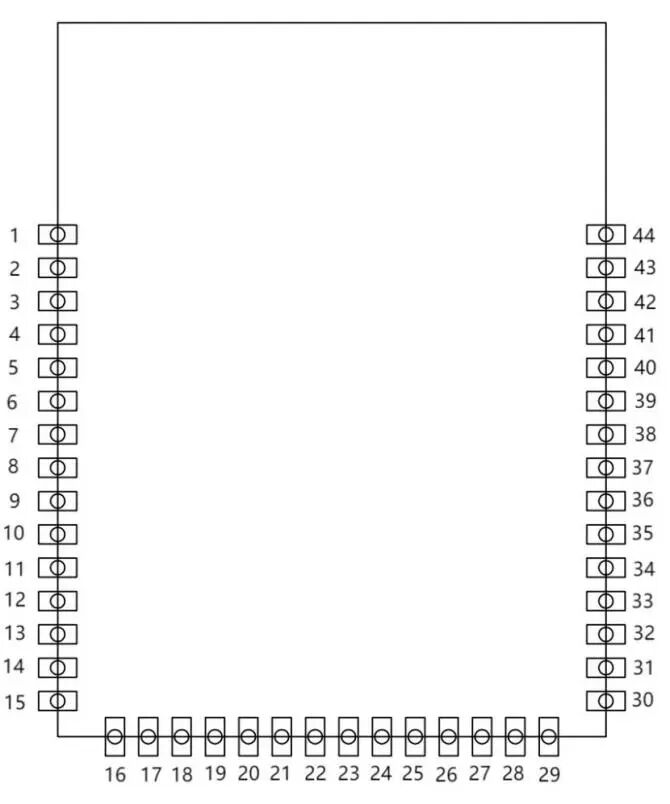

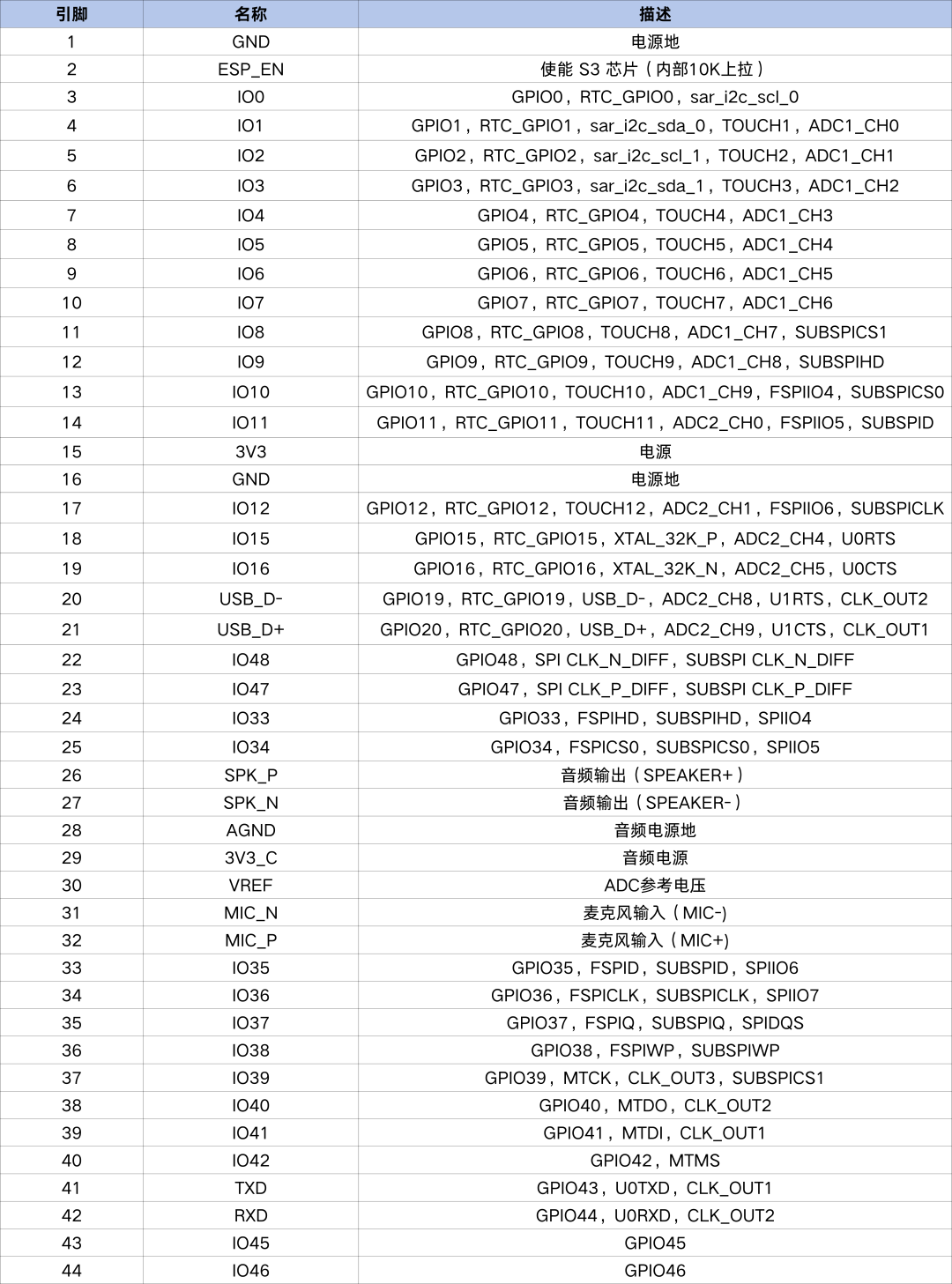

WT0132S3-AI-1/WT0132S3-AI-1U 引腳布局&描述

2

Strapping 管腳

芯片每次上電或復位時，都需要一些初始配置參數，如加載芯片的啟動模式等。這些參數通過 strapping 管腳控制。復位放開后，strapping 管腳和普通 IO管腳功能相同。

芯片復位時，strapping 管腳在復位時控制以下參數：

芯片啟動模式 - GPIO0 和 GPIO46

ROM 代碼日志打印 - GPIO46

JTAG 信號源 - GPIO3

VDD_SPI 電壓 - GPIO45

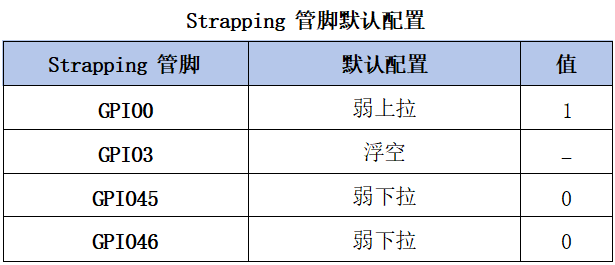

上述 strapping 管腳如果沒有連接任何電路或連接的電路處于高阻抗?fàn)顟B(tài)，則其默認值（即邏輯電平值）取決于管腳內部弱上拉/下拉電阻在復位時的狀態。

要改變 strapping 管腳的值，可以連接外部下拉/上拉電阻。

所有 strapping 管腳都有鎖存器。系統復位時，鎖存器采樣并存儲相strapping 管腳的值，一直保持到芯片掉電或關閉。鎖存器的狀態無法用其他方式更改。因此，strapping 管腳的值在芯片工作時一直可讀取，并可在芯片復位后作為普通 IO 管腳使用。

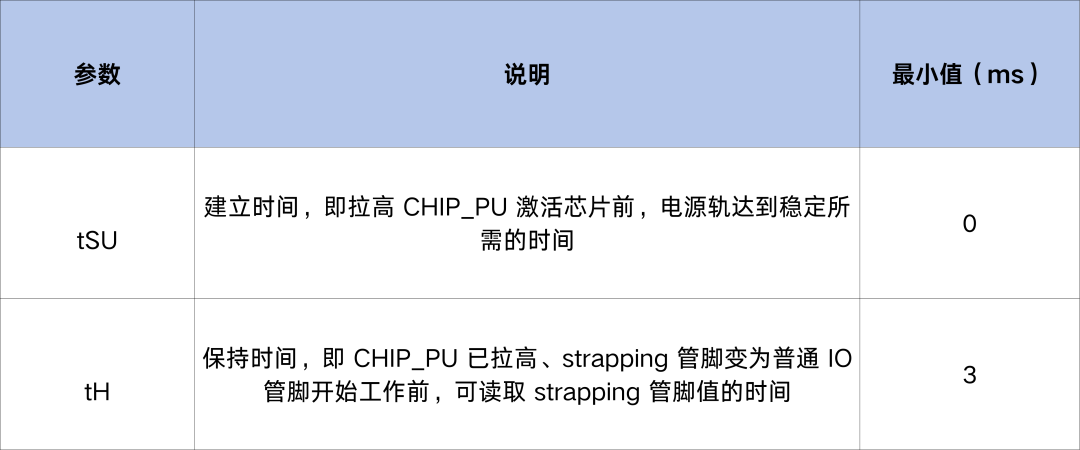

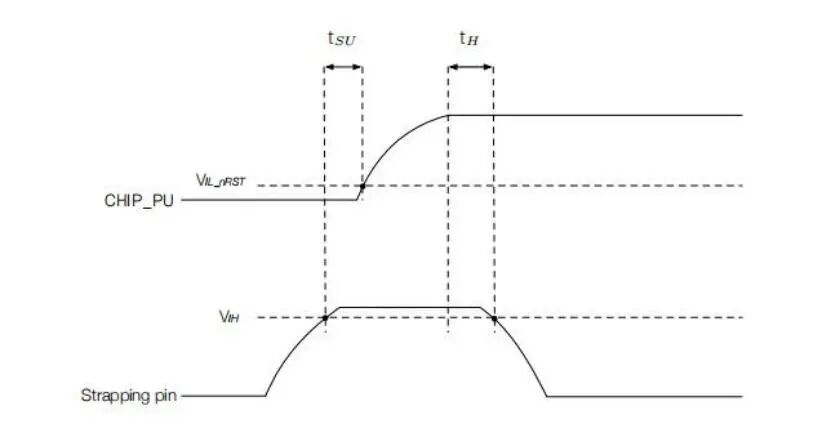

strapping 管腳的信號時序需遵循下表和下圖所示的建立時間和保持時間。

3

芯片啟動模式控制

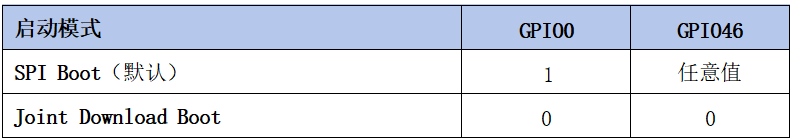

復位釋放后，GPIO0 和 GPIO46 共同決定啟動模式。詳見下表。

Joint Download Boot 模式下支持以下下載方式：

USB-Serial-JATG Download Boot

UART Download Boot

UART Download Boot

在 SPI Boot 模式下，ROM 引導加載程序通過從 SPI flash 中讀取程序來啟動系統。

在 Joint Download Boot 模式下，用戶可通過 UART0、USB 接口將二進制文件下載至 flash，或?qū)⒍M(jìn)制文件下載至 SRAM 并運行 SRAM 中的程序。

外圍應用設計及注意事項

WT0132S3-AI-1 模塊的使用需要滿足基本工作要求。本章將介紹如何進行各個功能接口電路設計、注意事項，并提供設計參考。

1

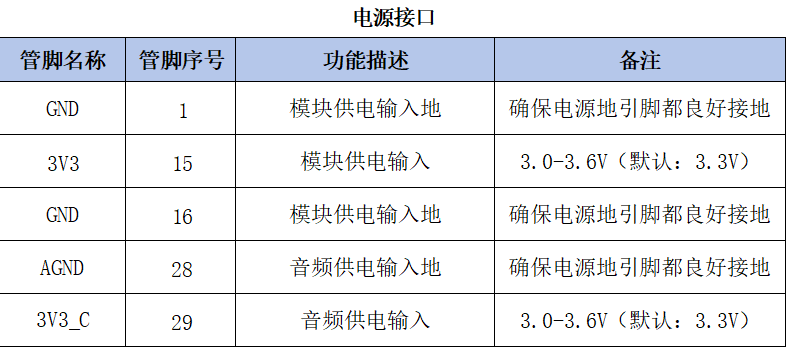

電源接口

電源電路設計和布局，是整個產品設計中非常重要的環節，電源設計好壞影響整個產品的性能。請仔細閱讀電源設計要求，遵循正確的電源設計原則，確保達到最優的電路性能。

2

電源設計

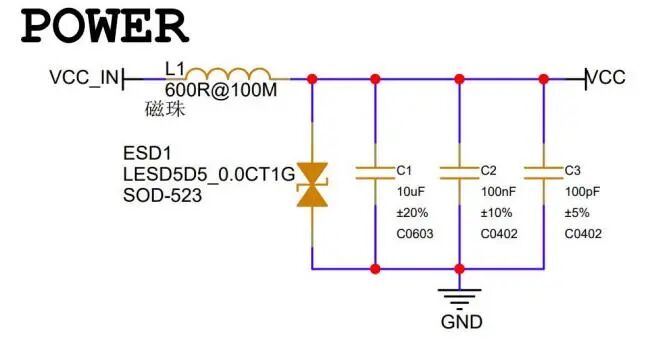

WT0132S3-AI-1 模組的電源供電支持 3.0-3.6V 電源輸入（典型值3.3V）。模組電源與音頻部分電源推薦設計建議如下圖：

電源設計注意事項：

電源輸入建議放置磁珠 L1 ，濾除電源高頻噪聲。

模塊供電最大輸入電壓 3.6V ，典型值為 3.3V ；VCC 推薦走線寬度≥ 0.5mm 以上;

建議在模塊供電處增加 ESD 管，ESD 鉗位工作電壓 VRWM=5V，需要靠近電源輸入接口放置，確保電源浪涌電壓進入到后端電路前即被鉗位，保護后端器件及模塊；

C1 可選擇 10uF 鋁電解電容或者陶瓷電容，可以提高電源的瞬間大電流續流能力，電容耐壓值需大于輸入電源電壓的1.5倍以上；

靠近模塊位置放置低ESR的旁路電容 C2、C3，濾除電源中高頻干擾。

3

使能接口

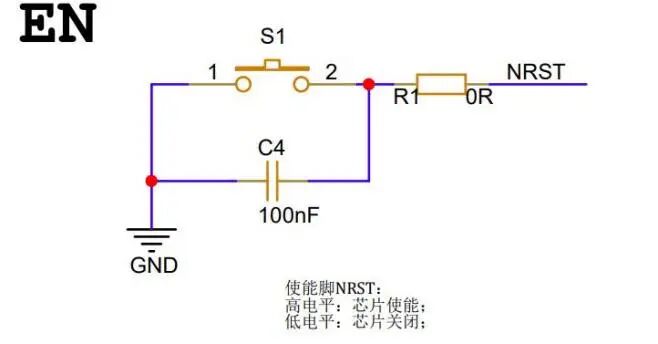

模塊的使能 EN 管腳為2腳，該引腳連接芯片 CHIP_PU，模塊內部有 10K 上拉，也可通過使能管腳實現復位。模組上電后EN管腳默認高電平使能，在模塊正常工作狀態下，EN 管腳輸入低電平時可觸發模塊復位。如需按鍵復位請參考下圖，建議在按鍵處并聯 100 nF 電容，濾除按鍵觸發后的電平抖動。

4

外設接口

模塊提供多種常用外設接口

串口接口

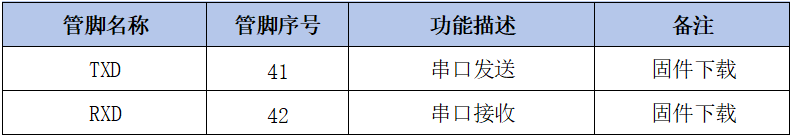

模塊可以通過串口實現數據通訊及調試等功能?？蛻艨梢愿鶕?jù)需求選擇使用。推薦串口連接電路如下圖所示。推薦預留上拉電阻防止芯片串口通信驅動能力不足，建議在 RXD 、TXD 信號線串聯 100 歐姆限流電阻，防止有脈沖電流，燒壞芯片。

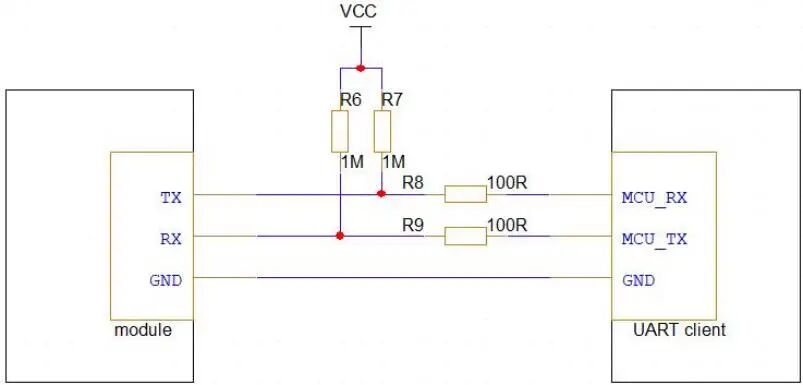

串口連接參考設計

串口原理圖設計注意事項：

請注意信號流向連接的對應關系。

模塊串口電平為 3.3V，如果UART和MCU邏輯電平不匹配，需要做電平轉換

5

射頻設計注意事項

WT0132S3-AI-1 模塊使用的是板載 PCB 天線，WT0132S3-AI-1U 模塊使用的天線接口是三代 IPEX 底座，均在屏蔽罩以外的區域。模塊天線區域應靠近產品邊緣。

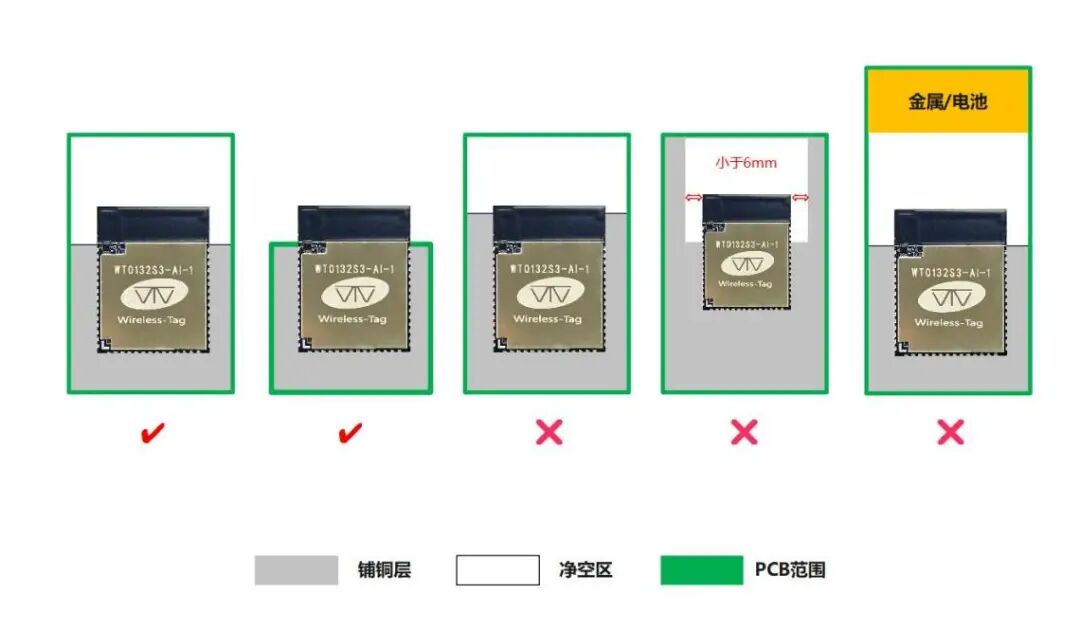

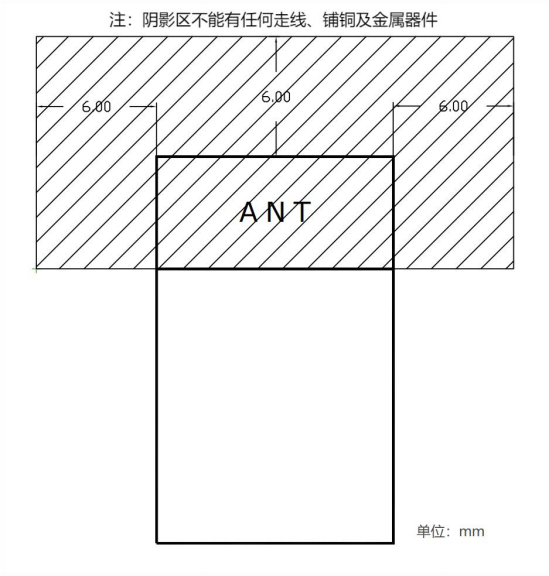

板載天線會受客戶底板影響導致諧振頻率偏移，如果對通信距離要求很高，需要客戶準備好已經定型帶模塊的成品，提交我司進行測試驗證。參考布局如下圖所示：

射頻參考布局圖一

射頻參考布局圖二

電氣特性

1

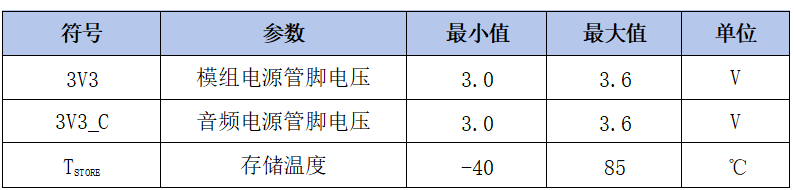

絕對最大額定值

超出絕對最大額定值可能導致器件永久性損壞。這只是強調的額定值，不涉及器件在這些或其它條件下超建議工作條件技術規格指標的功能性操作。長時間暴露在絕對最大額定條件下可能會影響模組的可靠性。

2

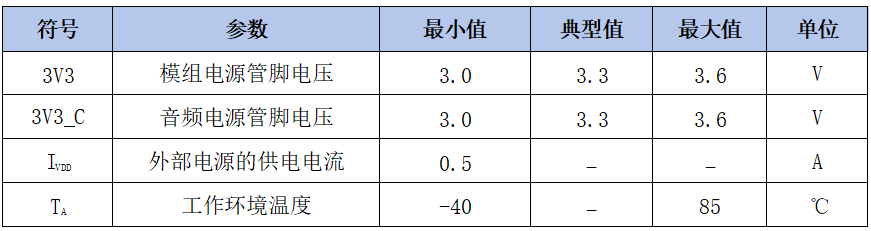

建議工作條件

原理圖

1

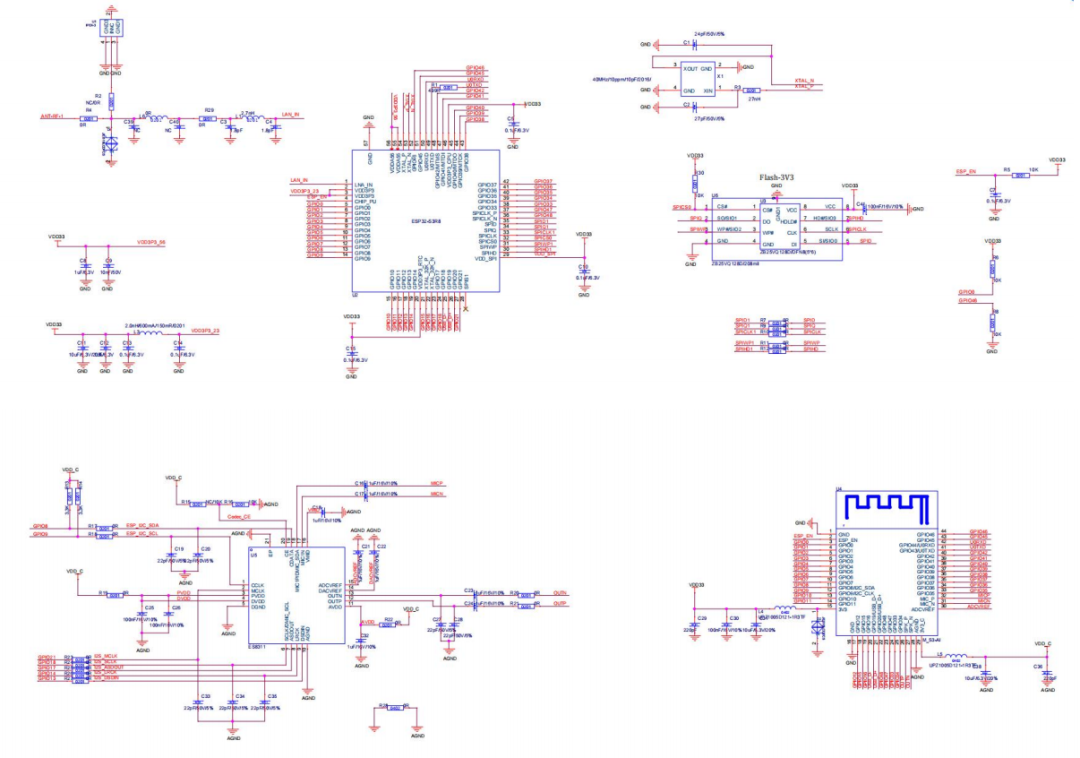

模組與外圍器件連接的應用電路圖

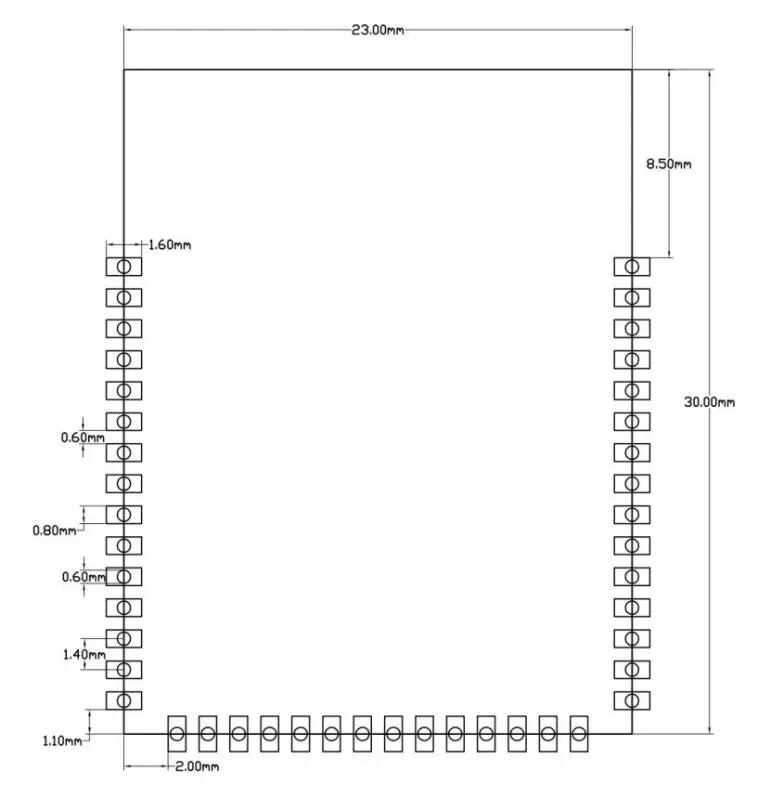

模組尺寸圖

1

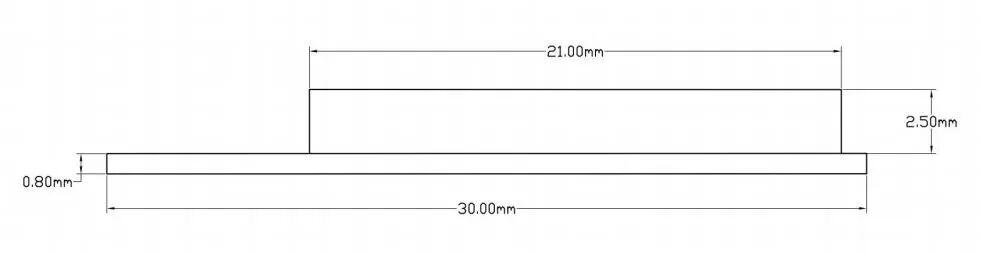

模組 WT0132S3-AI-1/WT0132S3-AI-1U 尺寸圖
