1MW光伏項目“四可”（可觀、可測、可調、可控）裝置改造中，逆變器作為電能轉換與指令執行核心，其兼容性直接決定改造成敗——若適配性不足，易出現數據采集失真、調控指令失效、并網不穩定等問題，甚至導致“四可”能力無法落地。兼容性評估需圍繞逆變器與“四可”設備的通信協同、指令響應、參數匹配、工況適配四大核心維度展開，結合實驗室測試與現場試點驗證，形成全流程評估體系，詳細了解光伏四可裝置可咨詢:1.3.7-5.0.0.4-6.2.0.0。以下為具體評估方法與實操要點。

一、核心評估維度：聚焦“四可”能力落地需求

逆變器兼容性評估需緊扣“四可”裝置改造核心訴求，從通信、指令、參數、工況四個維度逐一驗證，確保逆變器能精準對接“四可”系統，實現數據互通、指令落地、穩定運行。

1. 通信協議兼容性：打通“可觀、可測”數據鏈路

通信協議是“四可”裝置與逆變器數據交互的基礎，評估重點為協議類型、接口規格及數據傳輸穩定性，確?！翱捎^”所需的全量數據能精準采集，“可測”所需的精度指標能達標。

首先核查逆變器支持的通信協議類型，需與“四可”數據采集終端（DTU/邊緣網關）兼容，優先支持Modbus-RTU、IEC61850等主流協議，老舊逆變器若僅支持私有協議，需評估是否可通過固件升級或加裝規約轉換器適配，同時確認協議版本兼容性（如Modbus-RTU需支持RTU模式、ASCII模式切換）。接口規格方面，需匹配“四可”設備接口類型（RS485/以太網），核查接口數量（1MW項目組串式逆變器需至少1路通信接口供數據采集，多逆變器場景需支持并聯通信），接口參數（波特率2400-115200bps可調、數據位8位、停止位1位、校驗位可配置）需與采集終端一致。

穩定性測試需驗證連續72小時通信狀態，無丟包、斷連、數據延遲等問題，數據傳輸延遲≤100ms，丟包率≤0.1%，確保組串電流、電壓、功率、運行狀態等30+項“四可”核心采集參數能完整上傳，無數據缺失或失真。

2、指令響應兼容性：保障“可調、可控”指令落地

“四可”裝置的可調（柔性功率調節）、可控（遠程啟停、故障隔離）能力，依賴逆變器對調控指令的精準響應，評估核心為指令類型適配、響應速度及調節精度。

指令類型需覆蓋“四可”改造核心需求，包括有功功率梯度調節、無功功率補償、遠程啟停、故障緊急停機、功率限值設定等指令，逆變器需支持0-100%額定功率連續可調，響應“四可”終端下發的梯度調節指令（5%-10%調節步長），且支持遠程指令優先級高于本地操作，避免調控沖突。響應速度評估需滿足：有功/無功調節指令響應時間≤200ms，緊急停機指令響應時間≤50ms，符合GB/T 38946-2020對“四可”裝置調控時效的要求。

調節精度驗證需結合1MW項目負荷特性，在不同功率區間（20%、50%、80%額定功率）下發調節指令，核查實際輸出功率與指令值偏差≤±1%，功率波動幅度≤額定功率的10%/分鐘，避免因調節精度不足導致逆流風險或發電收益損耗。同時評估逆變器對指令容錯能力，若指令傳輸異常，需具備指令重傳請求功能，確保調控指令不丟失、不誤執行。

3. 參數匹配兼容性：銜接“四可”系統運行閾值

逆變器自身參數需與“四可”裝置采集、調控閾值匹配，避免因參數不兼容導致監測失效、調控過載，核心評估參數包括額定功率、電壓范圍、保護閾值、數據采集頻率等。

功率與電壓參數需適配1MW項目配置，逆變器額定功率需與組串配置匹配（如50kW組串式逆變器適配20臺組成1MW陣列），直流側輸入電壓范圍需覆蓋組件工作電壓區間，交流側輸出電壓需與配電網電壓等級一致（0.4kV/10kV），且支持電壓偏差自適應（±5%），與“四可”裝置的電壓監測閾值聯動。保護閾值需與“四可”故障防護邏輯匹配，包括過流、過壓、過溫保護閾值，逆變器保護動作需與“四可”裝置故障告警同步，避免單方面動作導致系統紊亂。

數據采集頻率需滿足“四可”監測需求，逆變器需支持1秒級功率、電壓、電流數據采集，分鐘級運行狀態數據上傳，與“四可”終端采集頻率（組串級1分鐘/次、并網點10秒/次）匹配，確保數據時序一致性，為“四可”系統智能預判提供精準數據支撐。

4. 工況適配兼容性：適配復雜場景穩定運行

1MW光伏項目多為工商業場景，需評估逆變器在負荷波動、環境變化、多設備協同等工況下，與“四可”裝置的適配穩定性，避免極端工況下兼容性失效。

負荷波動適配性測試需模擬工商業生產線啟停、設備切換導致的負荷驟增驟減（變化率≥20%），核查逆變器與“四可”裝置的協同響應能力——“四可”終端下發調節指令后，逆變器需快速調整輸出功率，無脫網、過載現象，同時數據采集持續穩定，無因負荷波動導致的通信中斷。環境適配性需結合項目場景，高海拔、高溫、高風沙地區需評估逆變器工作溫度范圍（-40℃~85℃）、防護等級（IP65及以上），確保與“四可”戶外設備的環境適配性一致，長期運行無兼容性衰減。

多逆變器協同兼容性針對組串式逆變器陣列，評估1MW項目中20-30臺逆變器并聯運行時，是否能同步接收“四可”終端指令，調節動作一致，無單臺設備響應滯后導致的功率失衡，通信鏈路無擁堵，數據上傳與指令下發互不干擾。

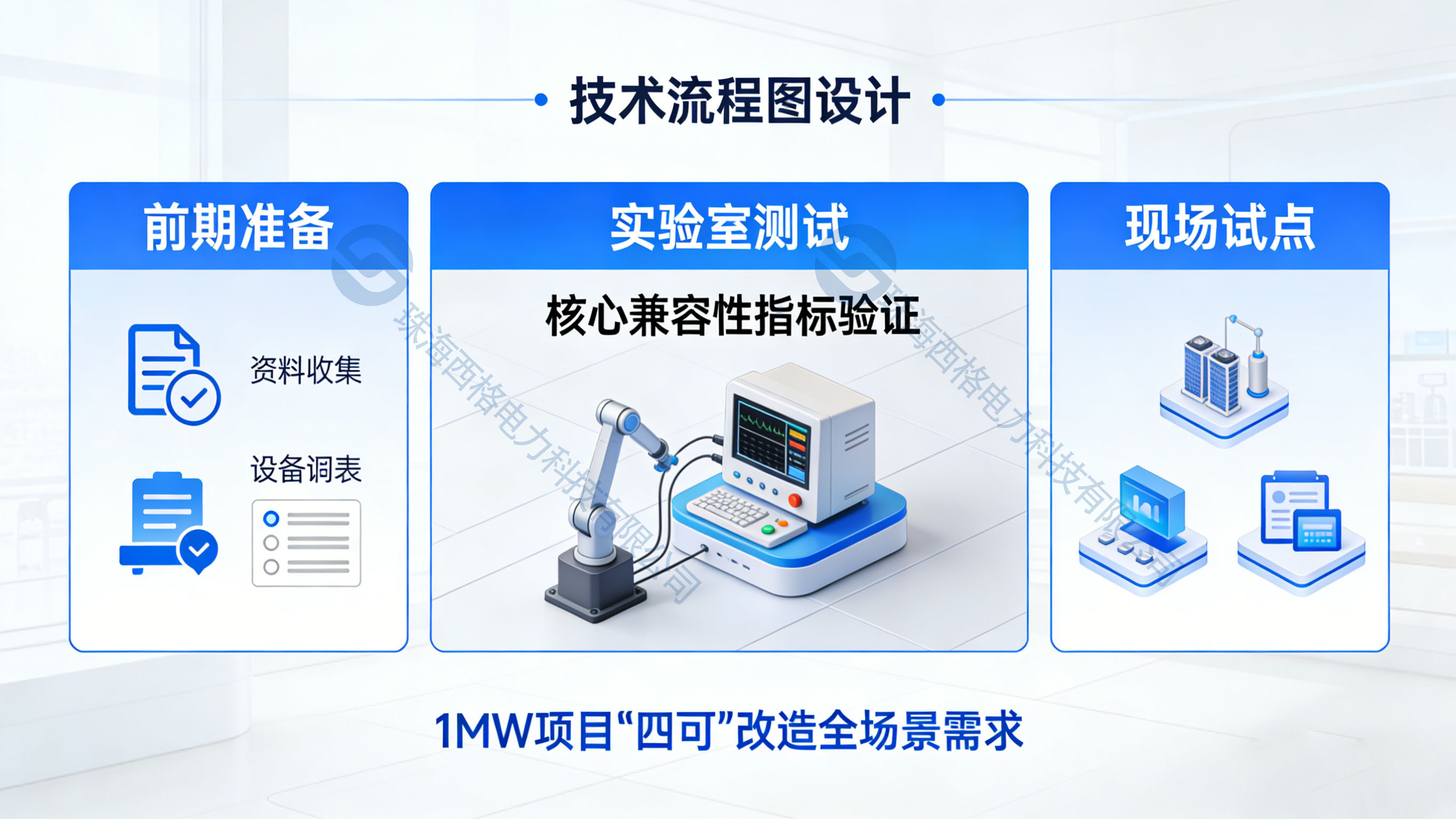

二、全流程評估實操流程：從前期調研到現場驗證

逆變器兼容性評估需分三步推進，兼顧前期準備、實驗室測試與現場試點，層層遞進排查兼容性問題，確保滿足1MW項目“四可”改造全場景需求。

1. 前期調研：梳理基礎信息，初步篩查適配性

先收集逆變器核心信息，包括型號、生產廠家、運行年限、固件版本、通信協議手冊、電氣參數表（額定功率、電壓范圍、調節精度等），與“四可”裝置技術參數逐一比對，初步篩查協議類型、接口規格、功率范圍等核心指標是否匹配。針對老舊逆變器（運行超5年），需核查固件是否支持升級，硬件接口是否存在老化、損壞，評估改造可行性；新購逆變器需要求廠家提供兼容性測試報告，明確支持的“四可”相關功能。

同時梳理1MW項目工況需求，包括負荷波動規律、環境條件、并網電壓等級、多逆變器協同要求，明確兼容性評估的重點場景與指標閾值，為后續測試提供依據。

2. 實驗室模擬測試：精準驗證核心兼容性指標

搭建模擬測試平臺，還原1MW項目“四可”裝置核心架構（傳感器+數據采集終端+智能控制器+逆變器），通過模擬不同工況，逐一驗證通信、指令、參數兼容性。測試內容包括：通信協議互通測試（全量數據采集完整性、72小時通信穩定性）、指令響應測試（梯度調節精度、響應時間、容錯能力）、參數匹配測試（閾值聯動性、數據時序一致性）、工況模擬測試（負荷波動適配、環境參數自適應）。

測試過程中記錄核心數據，如通信丟包率、指令響應時間、功率調節偏差、數據延遲等，對照“四可”改造技術要求（如GB/T 38946-2020標準），判定是否達標。針對不達標項，分析原因（如協議不兼容可升級固件，調節精度不足可優化控制策略），制定整改方案并復測，直至滿足需求。

3. 現場小范圍試點：驗證實際工況適配性

實驗室測試通過后，選取1MW項目中1-2臺逆變器進行現場小范圍試點，接入完整“四可”系統，試運行15-30天，驗證實際工況下的兼容性。試點期間重點監測：工業現場電磁干擾環境下的通信穩定性、實際負荷波動中的指令響應效果、多設備協同運行的同步性、環境變化對兼容性的影響，同時記錄逆變器與“四可”裝置的故障告警聯動效果，核查數據追溯的完整性。

試點結束后，匯總運行數據，評估兼容性是否滿足全項目改造需求，針對現場特有的問題（如電磁干擾導致的通信異常），優化適配方案（如加裝屏蔽層、調整通信頻率），形成最終兼容性評估報告，為全項目逆變器改造或替換提供依據。

三、常見兼容性問題及處置方案

評估過程中需重點關注三類高頻兼容性問題，針對性制定處置方案，確保“四可”裝置改造順利推進。

1. 協議不兼容

老舊逆變器僅支持私有協議，無法與“四可”終端直接通信。處置方案：優先升級逆變器固件至支持標準協議（Modbus/IEC61850）；無法升級則加裝專用規約轉換器，實現私有協議與標準協議的轉換，同時測試轉換后的通信延遲與數據完整性，確保滿足“四可”監測需求。

2. 指令響應滯后

逆變器調節響應時間超200ms，無法適配“四可”預防性調控需求。處置方案：優化逆變器控制策略，調整PID參數提升響應速度；若硬件性能不足，更換核心控制模塊，確保指令響應時間≤200ms，梯度調節精度達標。

3. 多逆變器協同紊亂

并聯運行時單臺逆變器調節不同步，導致功率失衡。處置方案：統一逆變器固件版本，調整“四可”終端指令下發策略（采用廣播指令+單臺校準），優化通信鏈路拓?fù)浣Y(jié)構，避免信號擁堵，確保多設備協同響應一致。

四、合規性校驗：對接國標與電網要求

兼容性評估最終需滿足《分布式光伏發電接入配電網技術規定》（GB/T 38946-2020）及地方電網細化要求，校驗核心指標包括：數據采集精度（電流/電壓測量誤差≤±0.5%）、調控響應時間（低壓項目≤2秒、高壓項目≤1秒）、功率調節范圍（有功0-100%連續可調）、通信安全性（支持國密算法加密）。

同時需提供兼容性測試報告、逆變器出廠檢驗報告、固件升級記錄等資料，確保通過電網并網驗收，避免因兼容性問題導致并網受阻。

1MW光伏項目“四可”裝置改造的逆變器兼容性評估，核心是實現“數據互通、指令落地、工況適配、合規達標”。通過前期調研篩查、實驗室精準測試、現場試點驗證的全流程評估，結合高頻問題針對性處置，可有效規避兼容性風險。評估過程中需緊扣“四可”能力核心需求，兼顧技術適配性與實際工況穩定性，確保逆變器與“四可”裝置深度協同，為項目合規并網、穩定運行、精準調控提供堅實支撐。
