我花了三天時間，才把燈點上??！

一、資料獲取

ramcu.cn

下載用于串口下載的軟件：Flash Programmer。（沒有官方燒錄器的用這個）

找到開發板資料下載，選擇自己的開發板點擊下載。

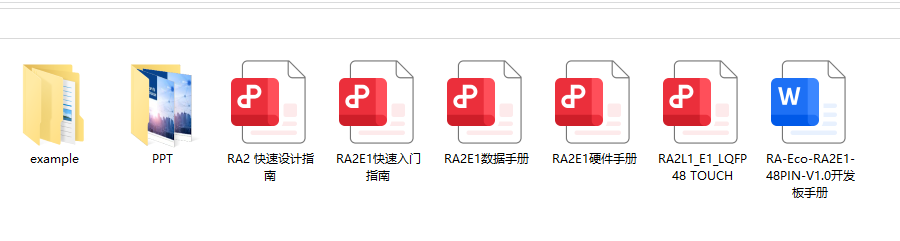

會得到這樣的資料，里面有例程，ppt教程，原理圖PCB，還有一些手冊，但是這些手冊是英文的，對中文閱讀不是很友好。

然后下載開發工具IDE。

這里的IDE一定不要去官網下載最新的，注意?。。?！

這里我們?cè)诶汤锏拇a是基于FSP 3.2.0的，如果你去下載官網最新版本的是用不了例程的！！我在這里被坑了好久，而PPT里面也沒要告訴你應該下載的版本信息！

打開github鏈接：Releases · renesas/fsp

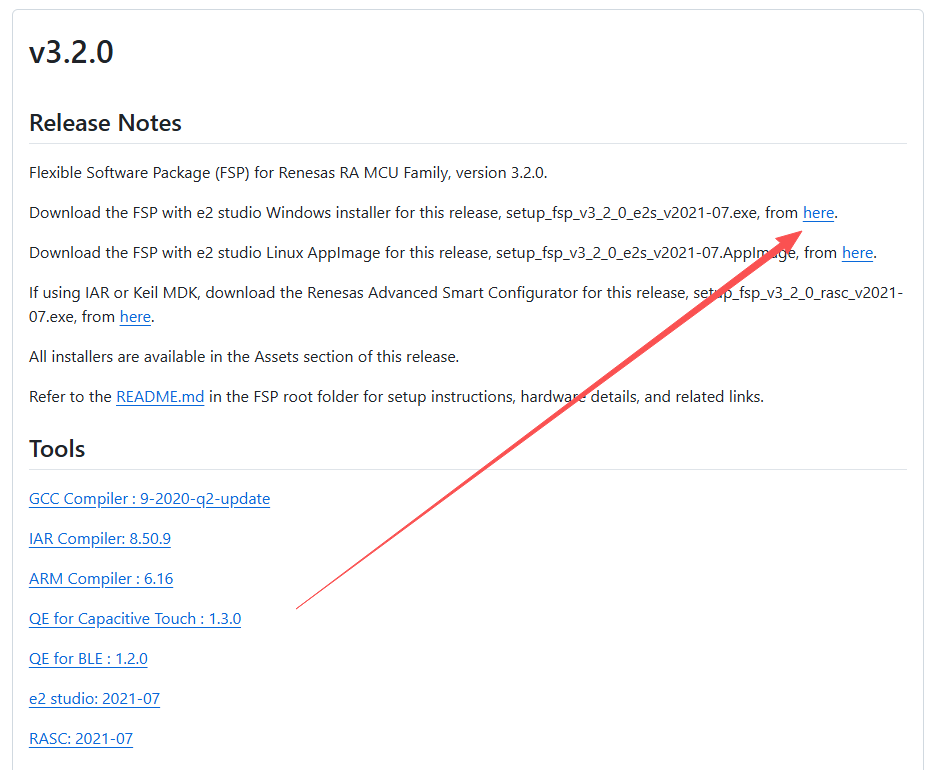

找到FSP 3.2.0版本的e2studio下載，用這個直接可以打開例程。

二、環境搭建

這一部分可以照著PPT熟悉一下流程，比如如何搭建工程，選擇工具等等，這里不做贅述。

以下部分主要著重如何導入例程，并點亮LED燈。

三、例程導入

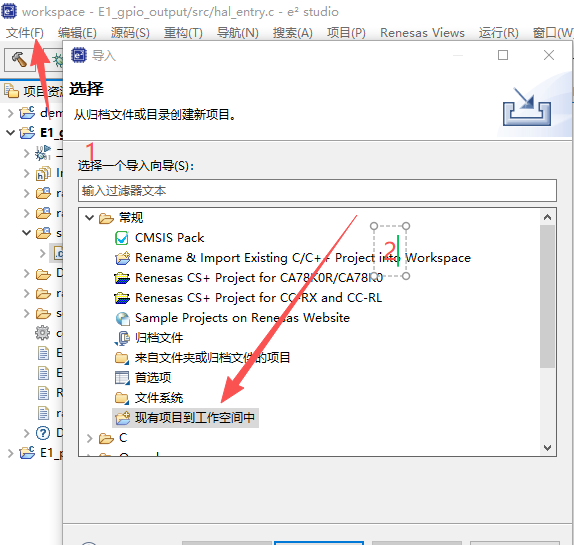

打開e2studio，然后點擊文件-導入。

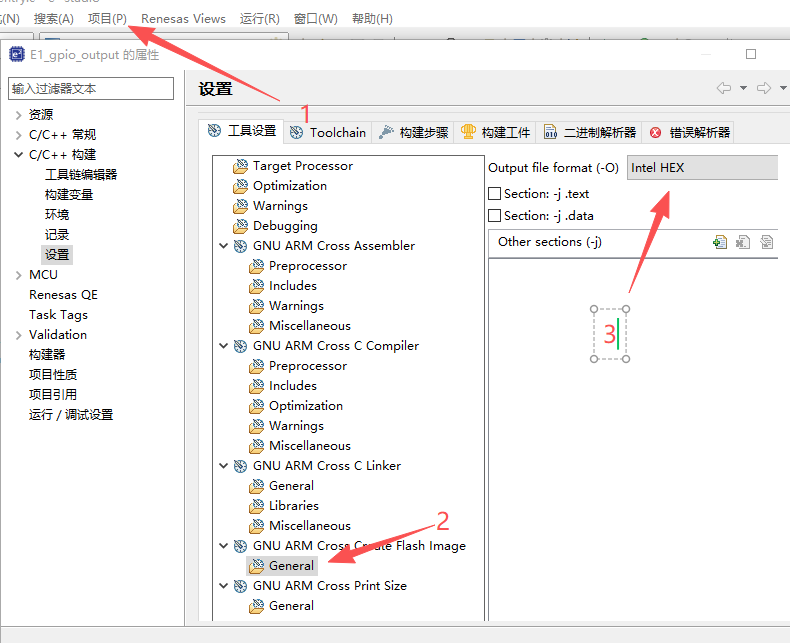

然后點擊項目-C/C++ project setting 按照?qǐng)D片設置輸出hex文件。

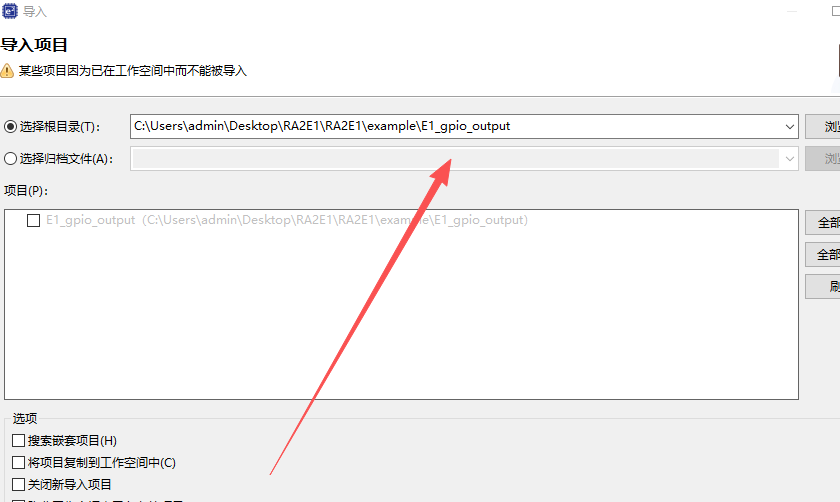

選擇例程對應的文件夾。

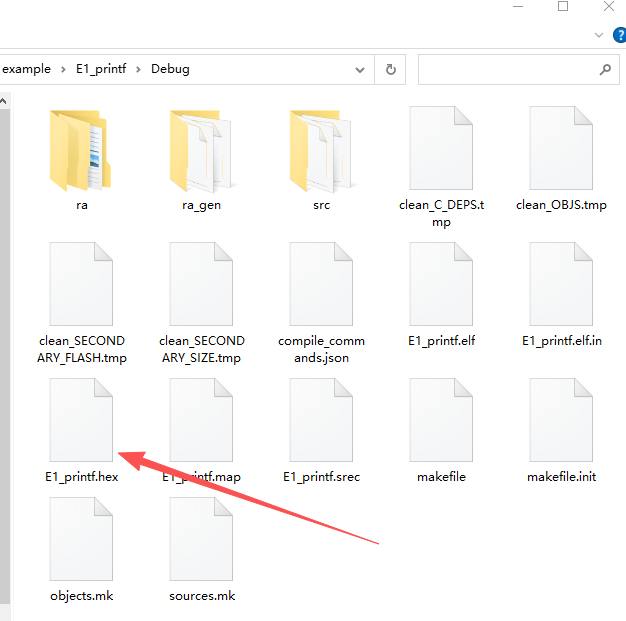

點擊小錘子進行編譯，編譯后的hex文件會存在于你的例程文件夾下的debug文件。

四、串口燒錄

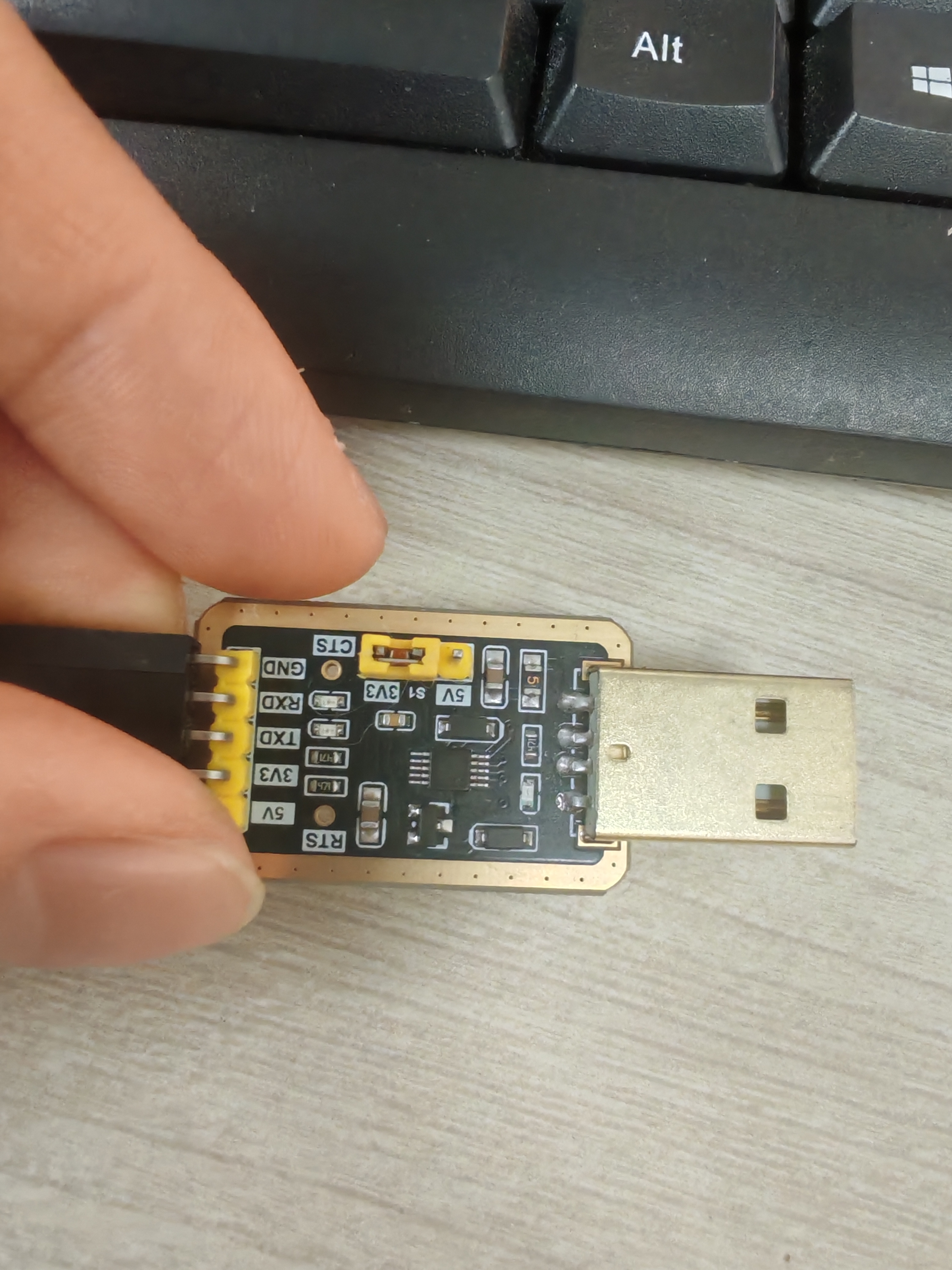

使用USB-TTL工具

TX接P110 RX接P109 3.3V接VCC GND接GND。

注意：下載時BOOT要置0，運行代碼時BOOT要置1. 通過板子上那個跳線帽設置工作模式！

具體使用教程PPT里有詳解，只需要記住連不上就按一下復位鍵！！連不上就按一下復位鍵！！

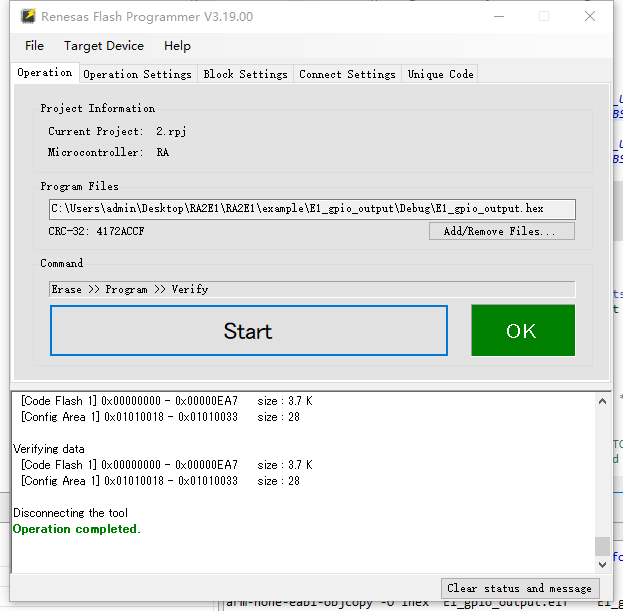

我這里是下載燒錄成功后的圖片。

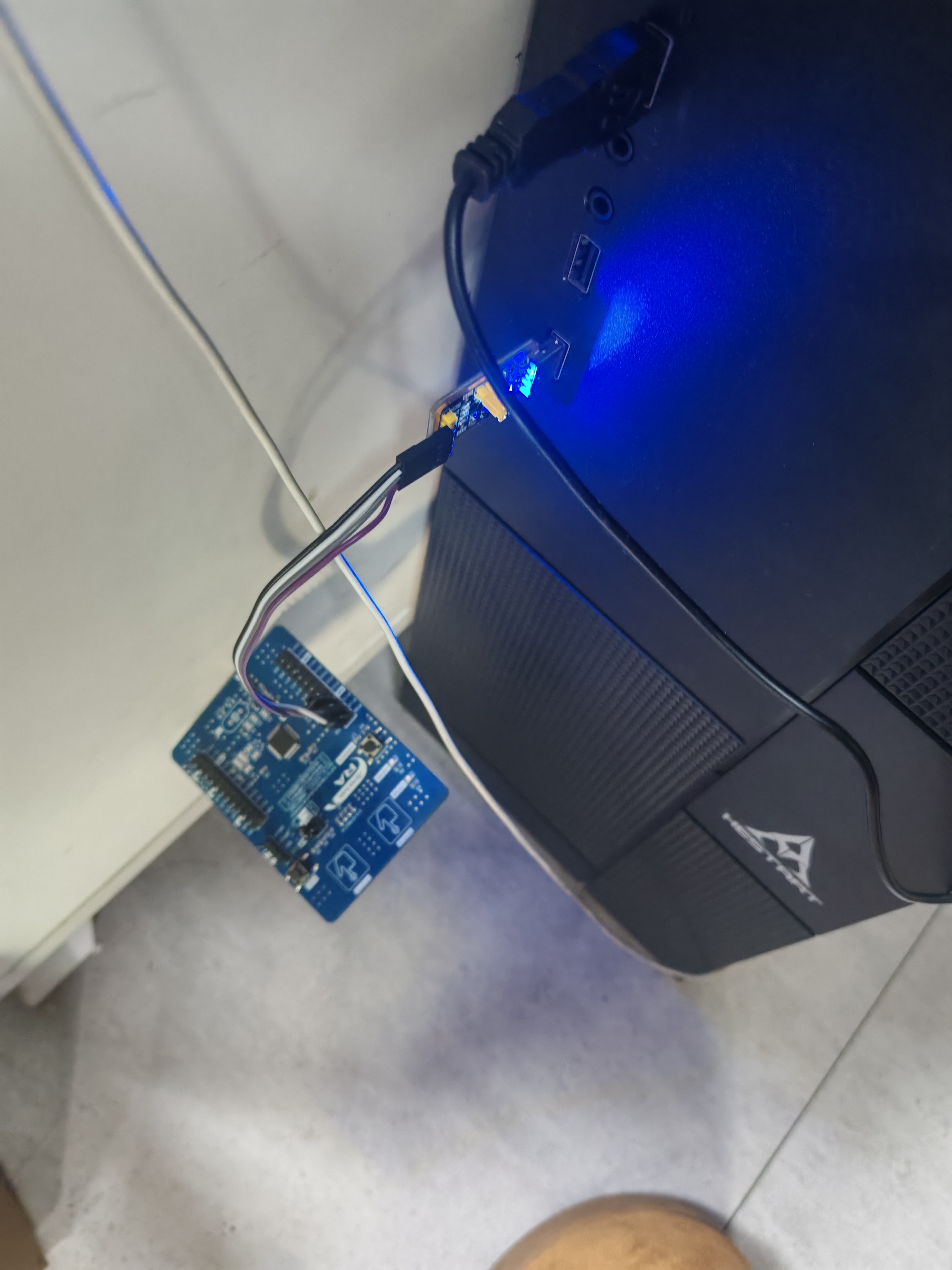

和電腦接在一起插到主機上。

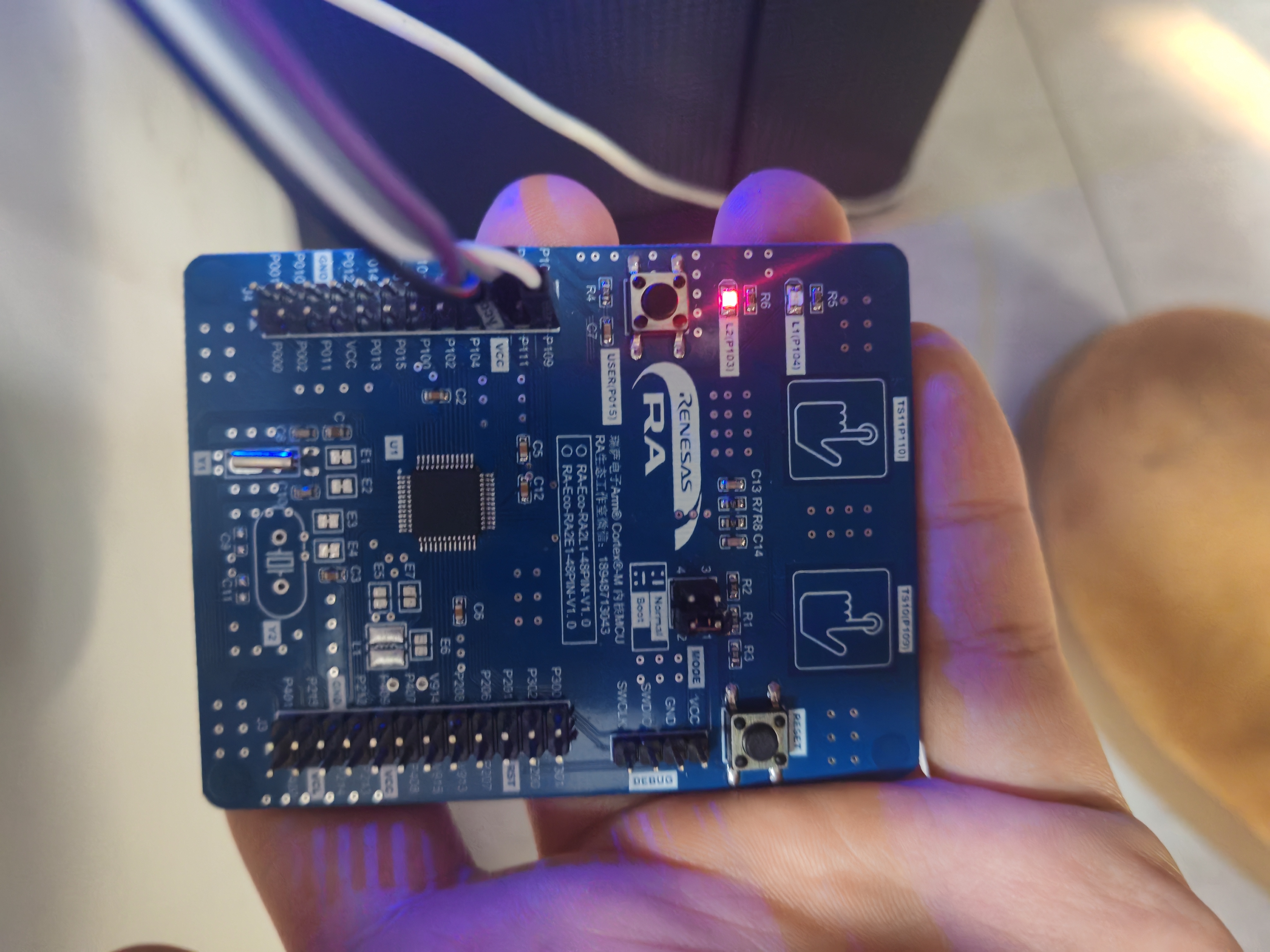

閃爍燈實驗完成。

主要是幫大家避一下可能會遇到的坑，尤其是他的教程和最新版本不對應的問題。
