一、什么是局放？

局部放電 是指在電氣設備內部，由于絕緣材料中存在缺陷或電場分布不均勻，導致在局部區域內發生的非貫穿性放電現象。

發生位置： 通常發生在絕緣材料的薄弱點，如氣泡、裂紋、雜質、尖刺毛刺附近、安裝不良的界面處等。

特點： 放電能量微弱，不會立即形成貫穿性通道導致短路（即“擊穿”），但會持續、緩慢地侵蝕和破壞絕緣。

二、為什么需要對中壓開關柜進行局部放電監測？

對運行中的中壓開關柜（通常指10-35kV電壓等級）進行局部放電在線監測，具有極其重要的意義，主要體現在以下幾個方面：

1. 實現預測性維護，避免災難性故障 程瑜 187 0211 2087

傳統模式： 定期停電檢修或故障后檢修。前者可能“過度維修”或“維修不足”，后者則已造成停電損失。

監測模式： 通過持續監測局放信號，可以在絕緣劣化早期就發現潛在缺陷。運維人員可以有計劃地在缺陷發展成短路、爆炸等嚴重故障前安排檢修，變“被動搶修”為“主動預防”。

2. 保障供電可靠性和連續性

開關柜是配電網絡的核心設備，其故障直接導致大面積停電。

局放監測能有效預警，防止突發停電，大幅提升供電可靠性和用戶滿意度，對醫院、數據中心、工廠等重要負荷場所至關重要。

3. 提升設備和人員安全性

未預警的絕緣擊穿可能引發電弧短路，導致 “開關柜燃爆” ，這會嚴重?fù)p壞設備，并危及現場人員生命安全。局放監測是防止此類惡性事故的重要技術手段。

4. 優化運維成本，提高經濟效益

減少停電損失： 避免非計劃停電帶來的巨大經濟損失和社會影響。

降低維修成本： 早期準確定位缺陷，維修范圍小、成本低。避免故障擴大后更換整段母線或整個開關柜。

延長設備壽命： 及時干預可阻止絕緣進一步劣化，延長設備使用壽命。

優化檢修資源： 從“定期全檢”轉向“基于狀態的精準檢修”，節省人力物力。

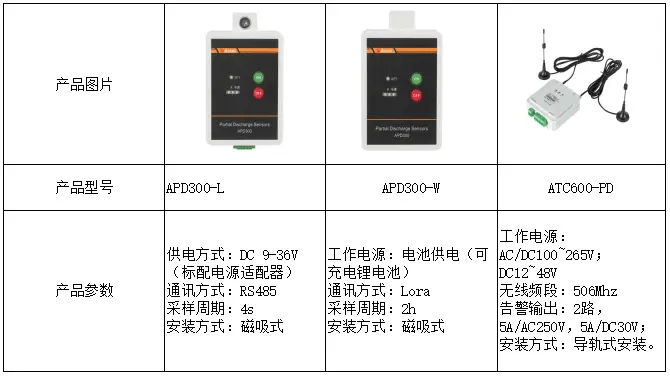

三、APD系列局部放電監測裝置解決方案

安科瑞推出了APD系列局部放電在線監測裝置，可實時或周期性地采集設備運行中的局部放電信號，為電力設備的安全運行提供智能化、高可靠性的解決方案。

3.1 特高頻傳感器APD100

3.1.1 產品功能

3.1.2 產品應用

應用場景：適于中壓開關柜（61柜、28柜、環網柜）出廠前集成安裝或?qū)σ淹队玫?a target="_blank">高壓開關柜進行停電安裝。

產品特點：系統抗干擾能力強，可靠性高。

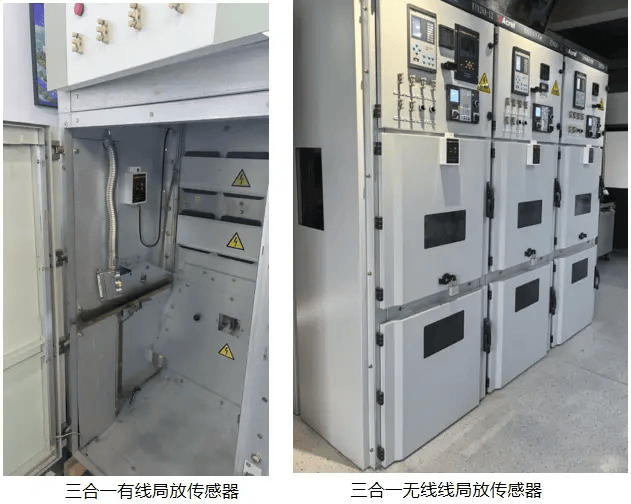

3.2 三合一局放監測傳感器

3.2.1 產品功能

3.2.2 產品應用

應用場景：適于中壓開關柜（61柜/28柜/環網柜）

產品特點：系統抗干擾能力強，可靠性高。

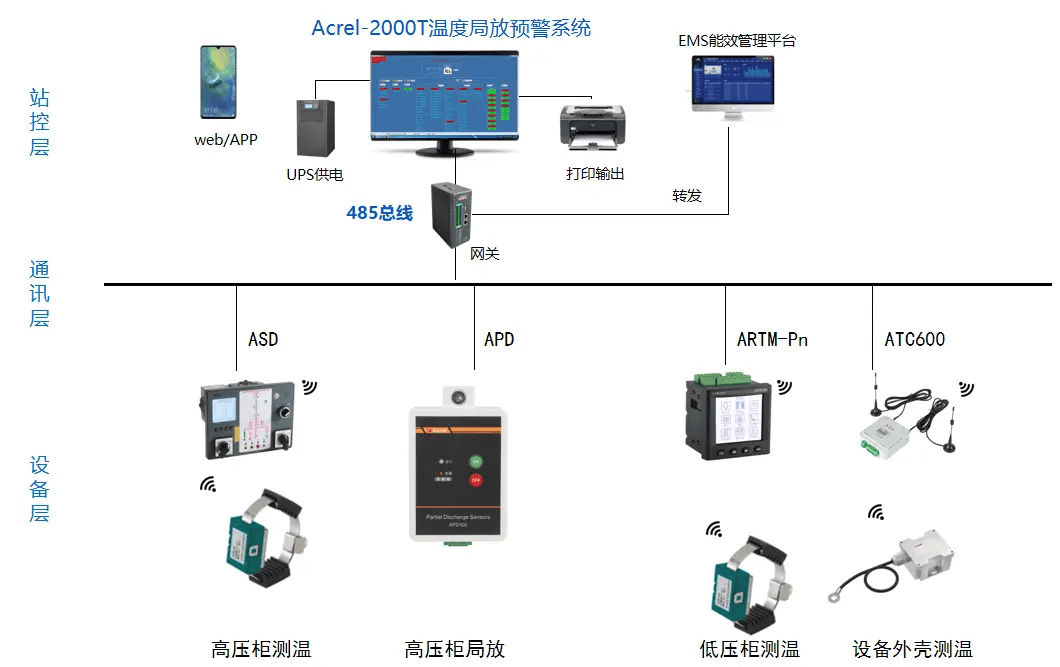

3.3 系統組網
