BL1117是一款低dropout三端穩壓器系列，其在1安培負載電流下的dropout電壓為1.3伏。與競爭對手的5毫安待機電流相比，BL1117的待機電流僅為2毫安。除了提供固定的輸出電壓（1.2伏、1.5伏、1.8伏、2.5伏、3.3伏、5伏和12伏）外，BL1117還提供可調版本，僅需兩個外部電阻即可調節輸出電壓范圍從1.25伏到12伏。BL1117具備熱關斷和電流限制功能，確保芯片和電源系統的穩定性。

此外，它采用微調技術，保證輸出電壓的精度在± 2%以內。用戶還可以根據需求定制其他輸出電壓精度，例如±1%。BL1117提供SOT223和TO252-2兩種功率封裝。

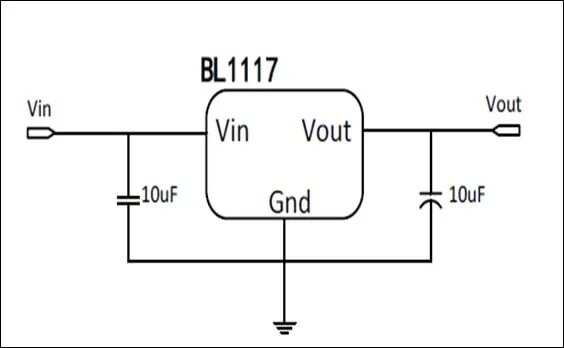

BL1117典型應用電路

優勢特點

除了固定版本和可調版本，其他電壓規格可根據需求定制

最大輸出電流為1A

工作輸入電壓范圍：最大18V

待機電流：2mA(典型值)

電壓線性度：0.1%/V(典型值)

負載線性度：10mV(典型值)

環境溫度：-40℃~85℃

封裝形式：SOT-223、TO-252

BL1117應用

計算機主板和顯卡：為這些關鍵部件提供穩定、可靠的電源。

LCD監視器和LCDTV：確保顯示設備的電源穩定，提高畫質和可靠性。

DVD解碼器：為解碼器提供精確的電源電壓，確保解碼質量和穩定性。

ADSL等通信設備：為通信設備提供穩定的電源，確保通信質量和穩定性。

開關電源的后級穩壓：作為開關電源的后級穩壓器，進一步提高電源的穩定性和精度。

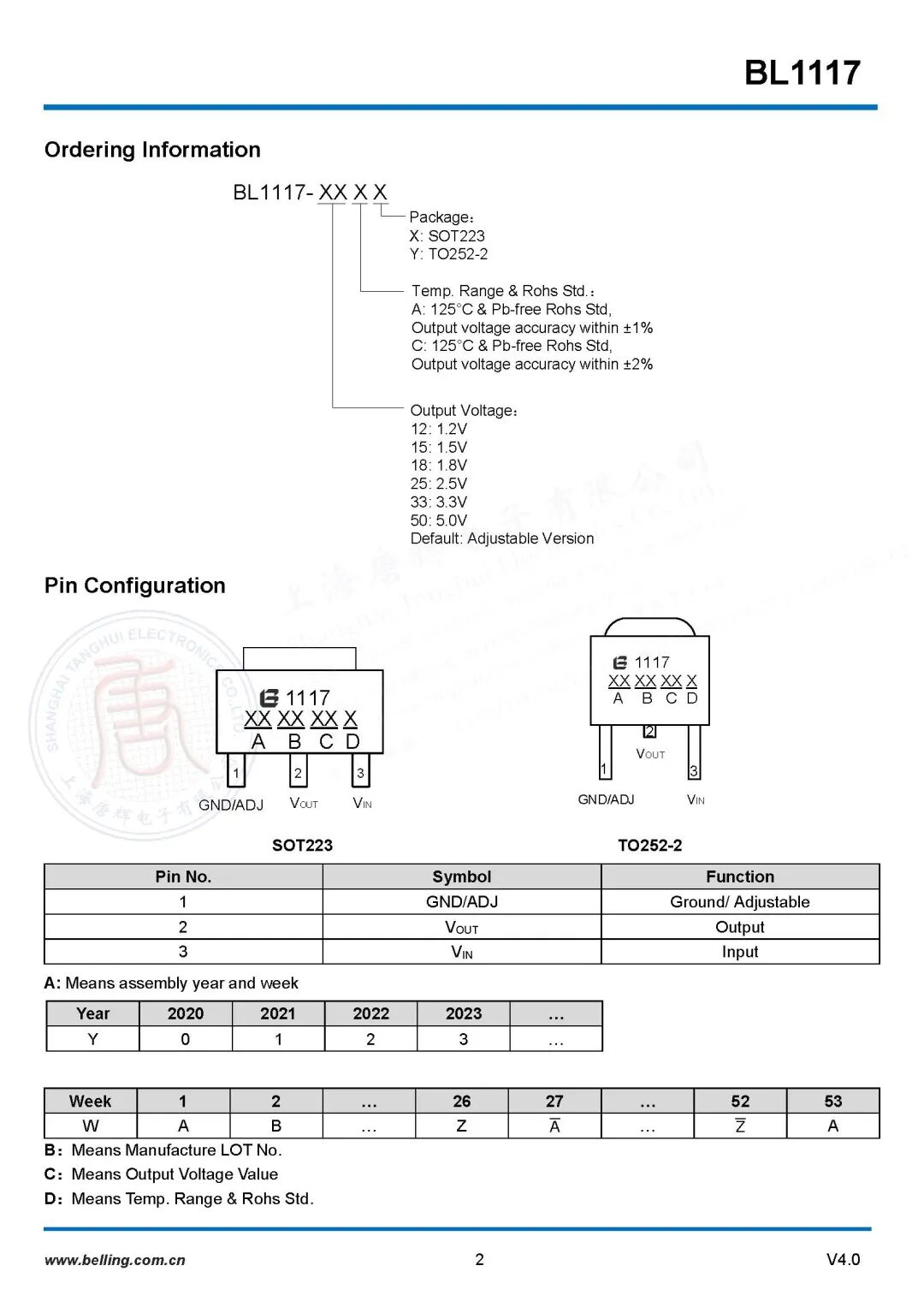

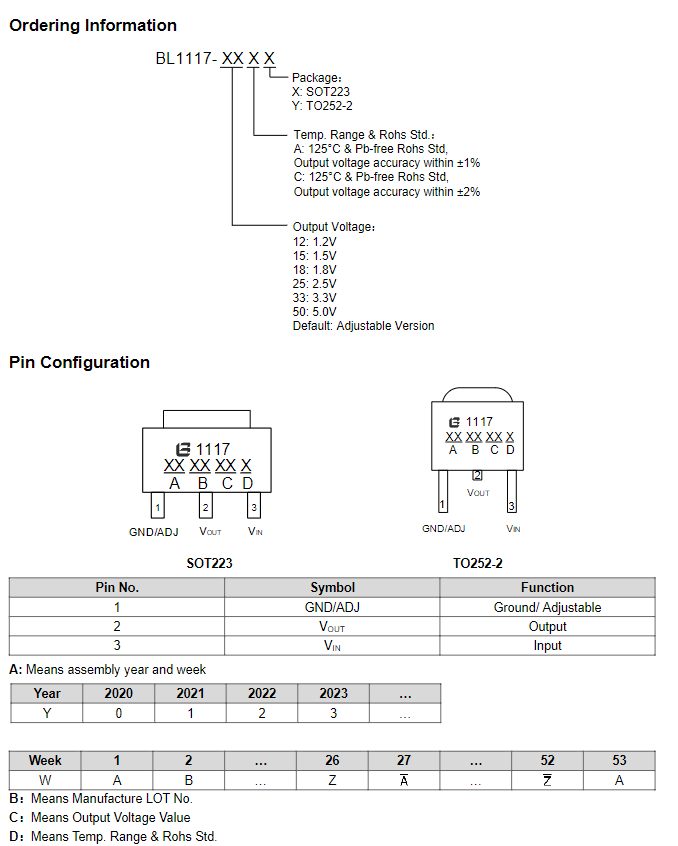

BL1117命名規則及管腳排列

BL1117型號推薦

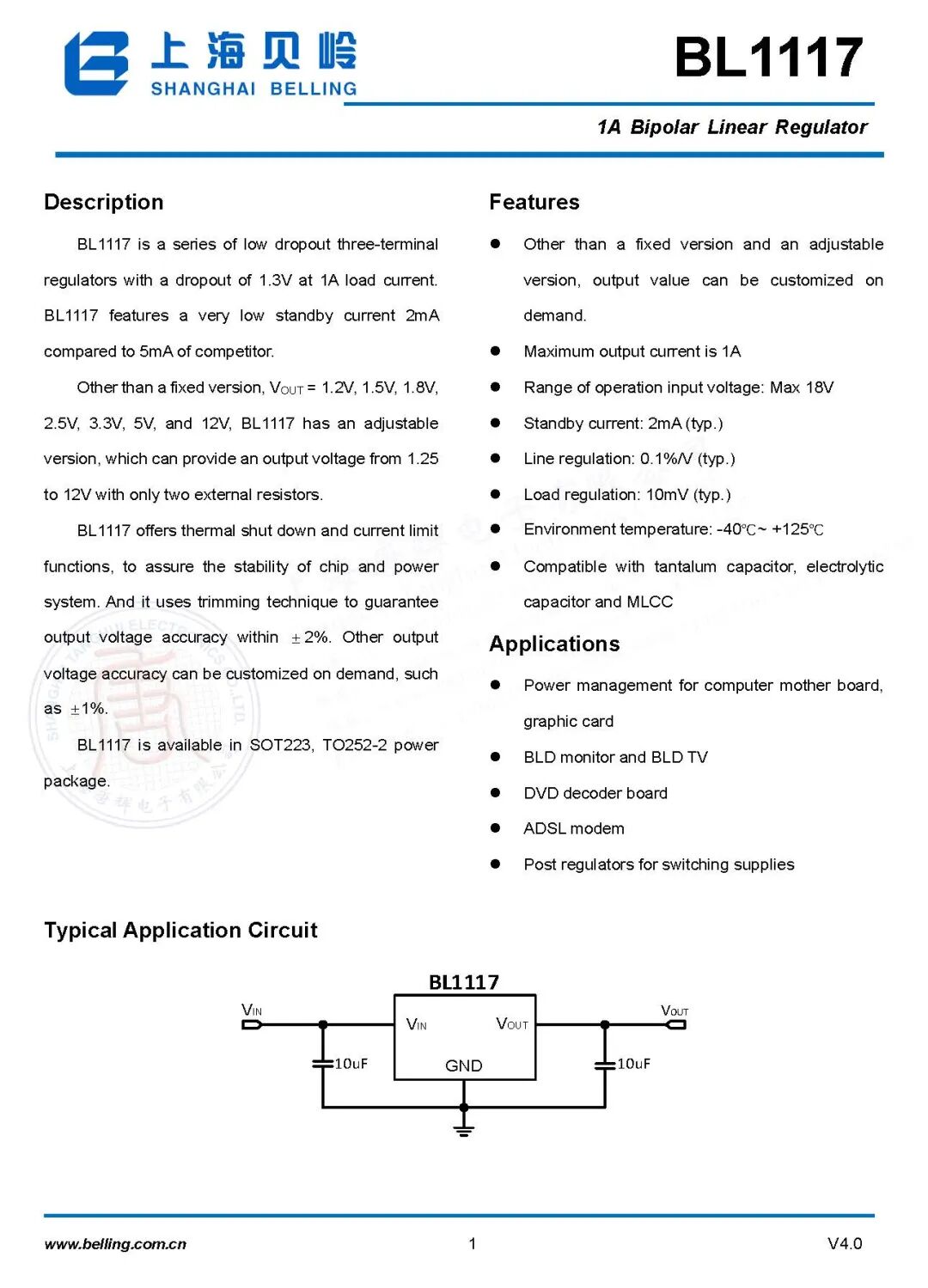

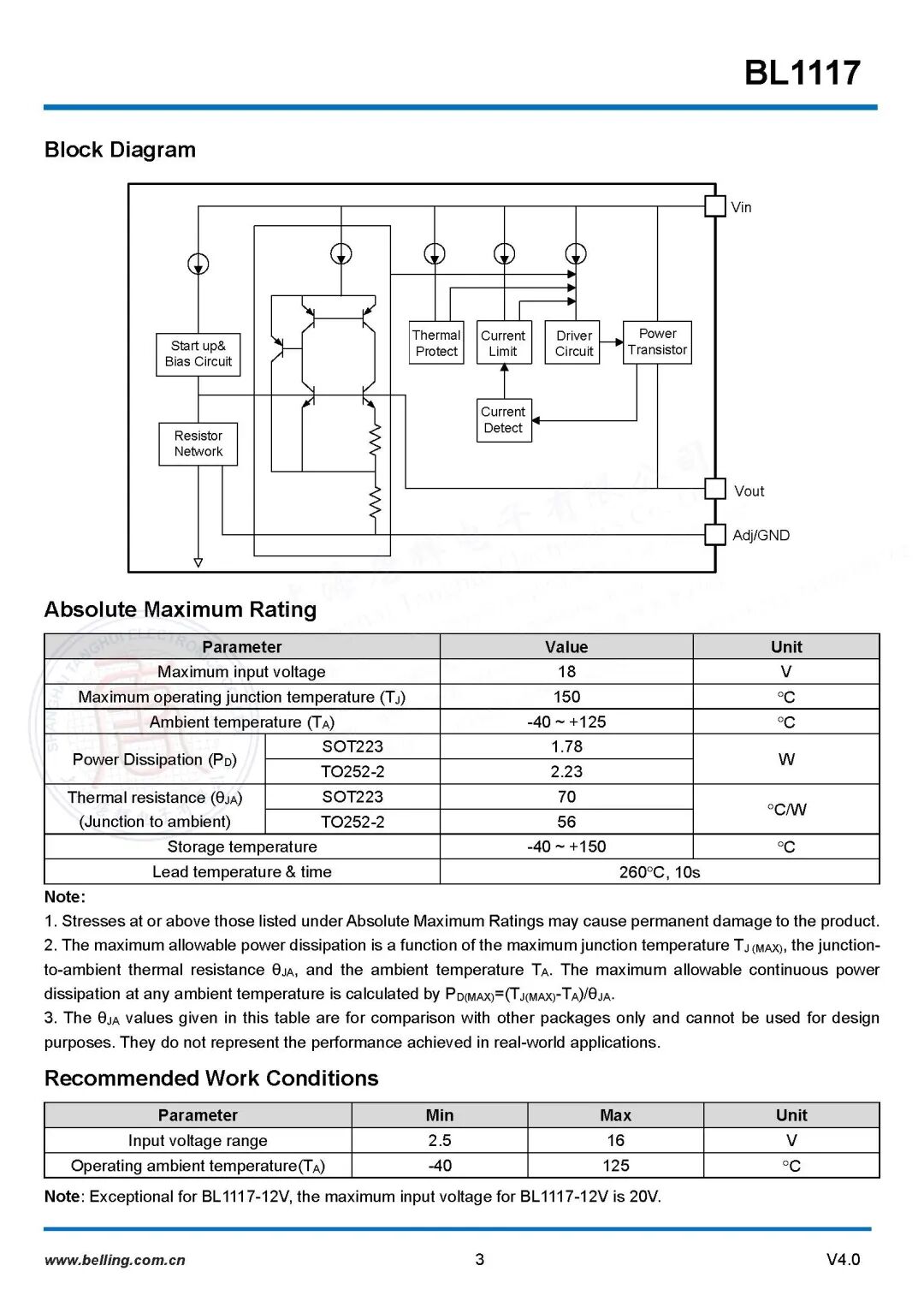

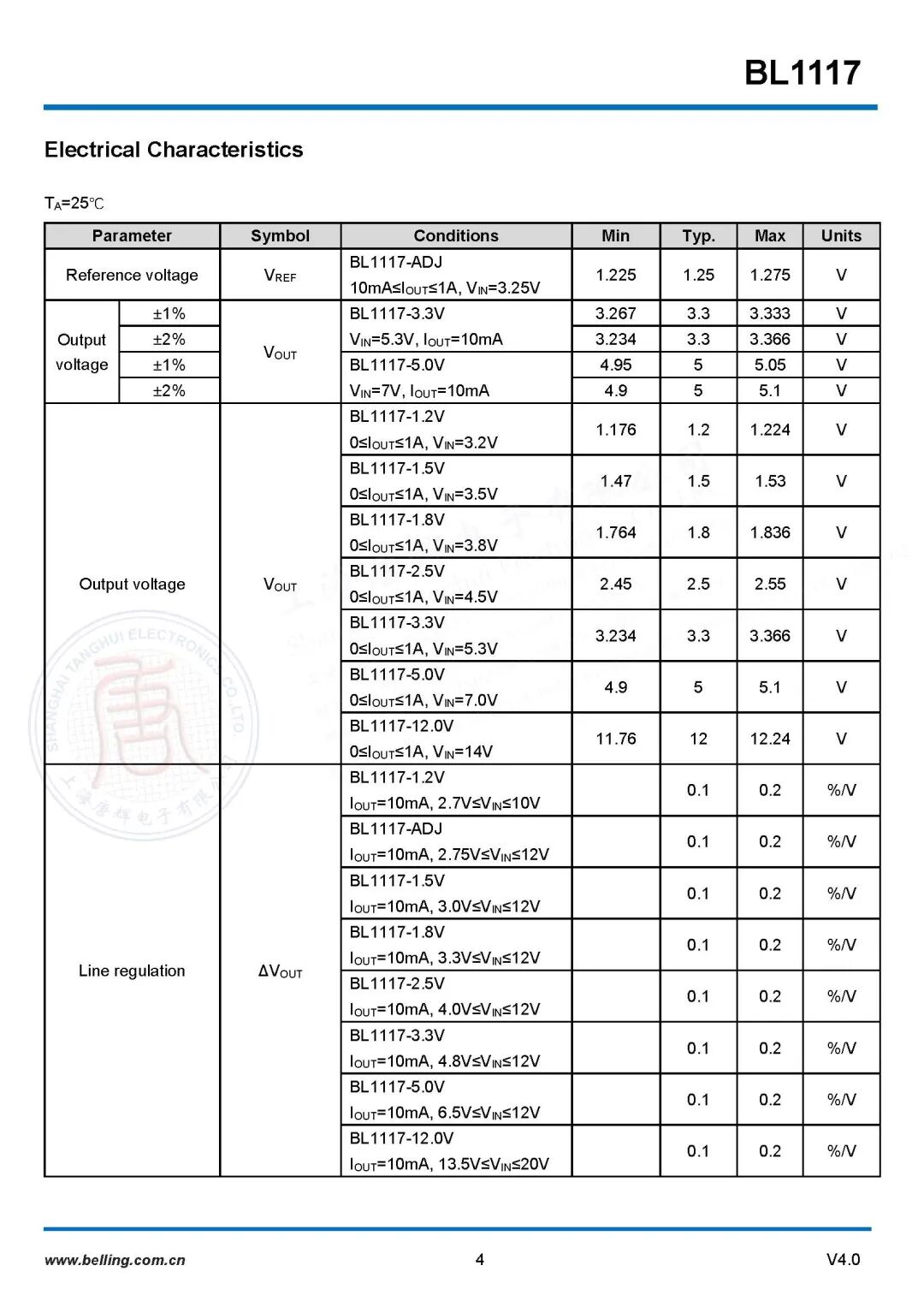

BL1117產品手冊
