本文特別分享4G模組選型與硬件設計要點，為開發者提供實用參考。

一、模組音頻支持概況

從主芯片是否原生支持音頻功能來看，合宙4G模組大致可分為兩類：

1.1 主芯片支持音頻功能

比如：經典老型號Air724UG。

1.2 主芯片不支持音頻功能

比如：Air780Exx系列、Air8000系列、Air700ECH。

盡管部分模組主芯片本身不支持音頻，但可以通過搭配Audio Codec芯片實現音頻功能。

常用的Codec是順芯ES8311，其集成方式分為內置與外置兩種：

1）內置ES8311的模組型號

Air780EHV
模組已內置ES8311，開發更為便捷。

2）可外置ES8311的模組型號

Air780EHM

Air780EGH/Air780EGG

Air700ECH

Air8000全系列

此系列模組雖然沒有內置ES8311，但可以將ES8311外置，通過I2S接口進行驅動。

特別注意：

即便可以搭配Audio Codec芯片順芯ES8311，有些配置較低的模組型號（主要是指Flash和RAM4MB的型號），也無法支持Audio音頻功能。

不支持音頻功能的型號：

Air700EPM

Air780EGP

Air700ECP

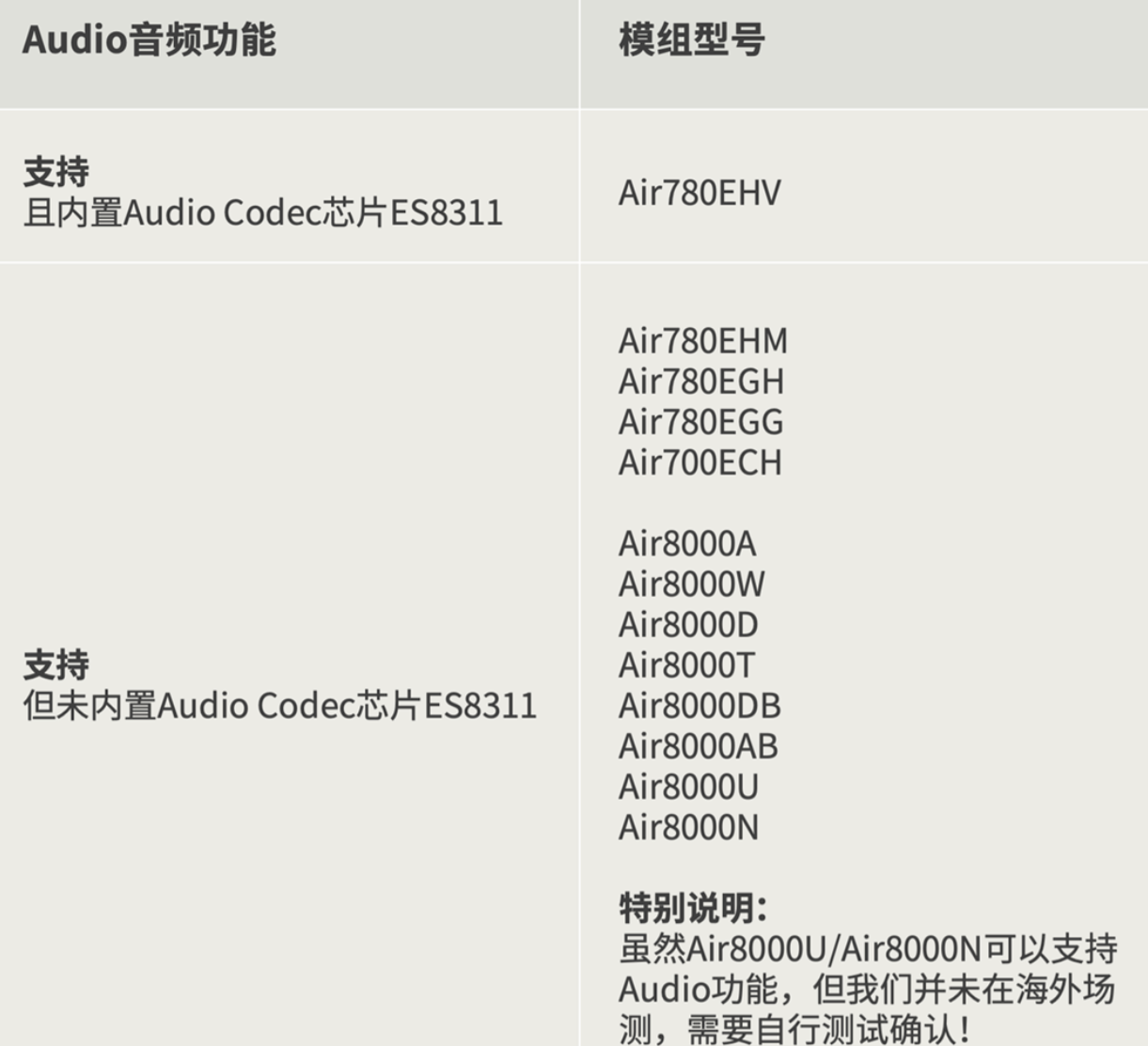

綜上，我們可以將是否支持Audio音頻功能的模組型號歸類如下：

二、硬件設計要點

以Air780EHV為例，作為主推的一款支持多樣化語音場景的4G-Cat.1模組，支持VoLTE高清通話/TTS語音合成/錄音/MP3播放等功能；已內置Audio Codec芯片ES8311，支持1路Mic和1路Speaker，極大方便了硬件電路設計。

得益于8MB Flash+8MB RAM的資源配置，Air780EHV在支持LuatOS二次開發時更加得心應手：UI、中文字體、觸摸屏等多媒體功能也都可以支持，適用于有OPEN開發需求的智能語音交互場景。

2.1 管腳資源占用

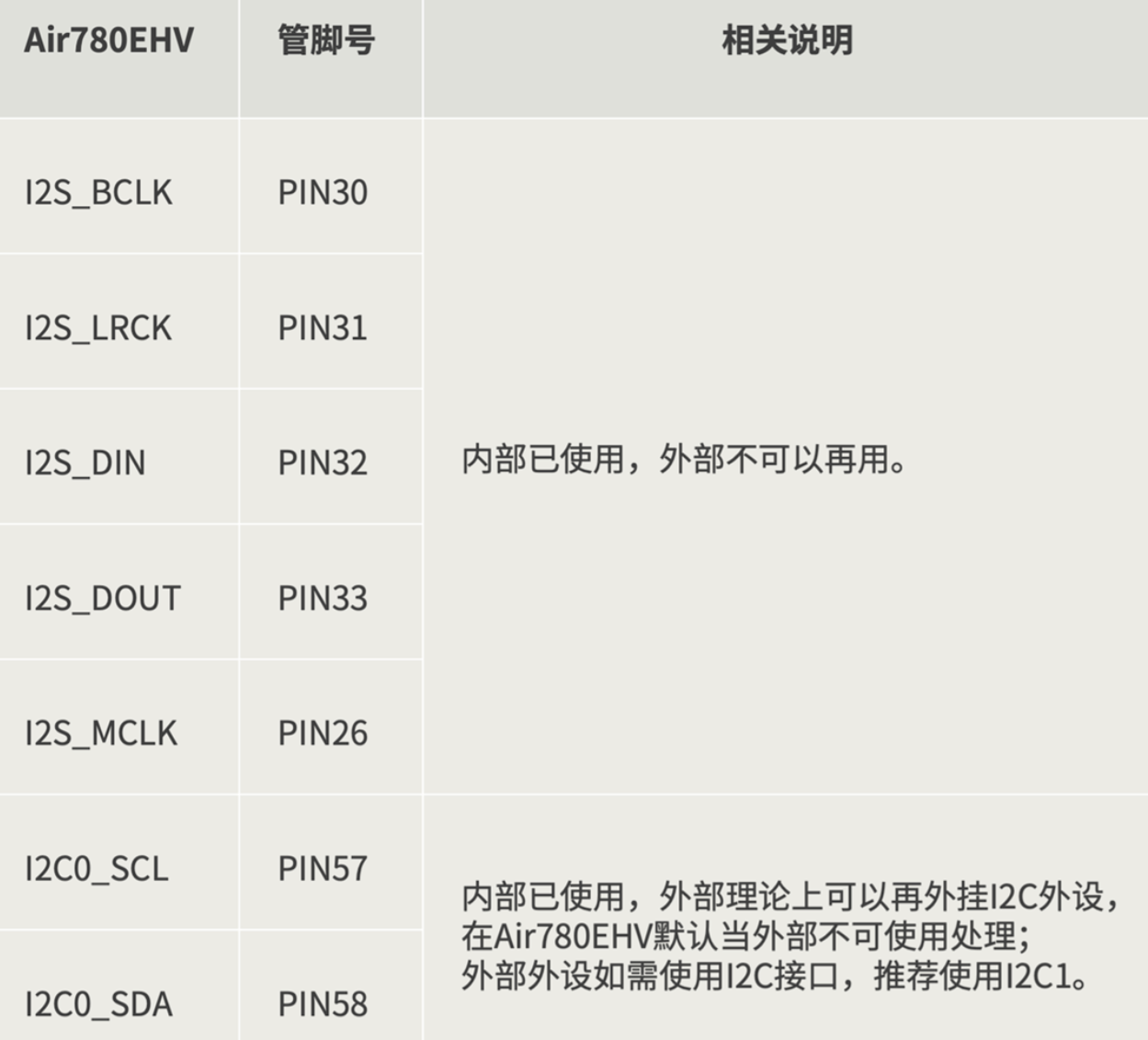

由于Air780EHV內置了Audio Codec芯片ES8311，相應的，有一些管腳資源必然會被占用，明細如下：

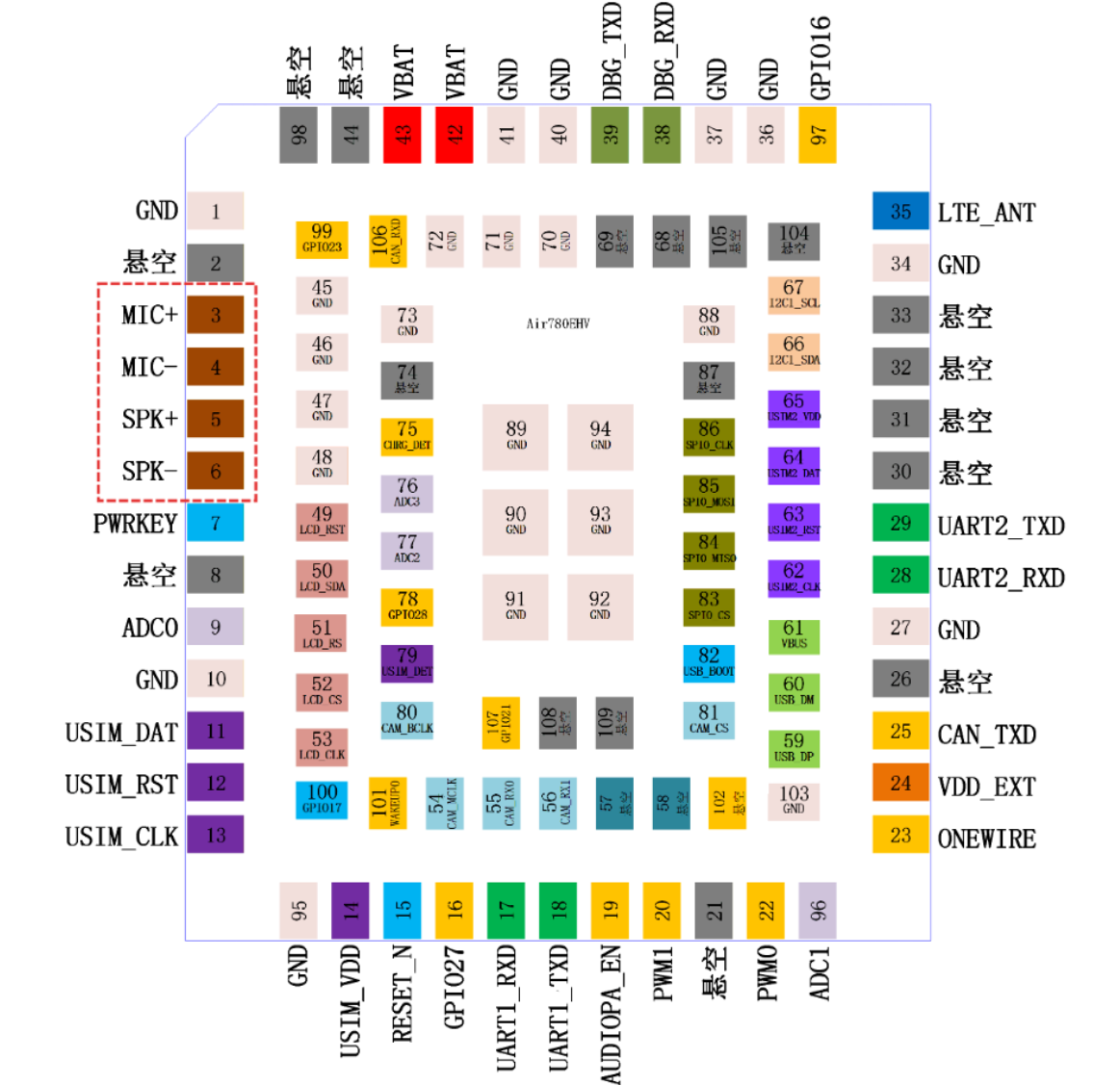

2.2 硬件參考設計

相關原理圖與PCB、硬件參考設計、音頻應用示例等資料，持續更新開放。

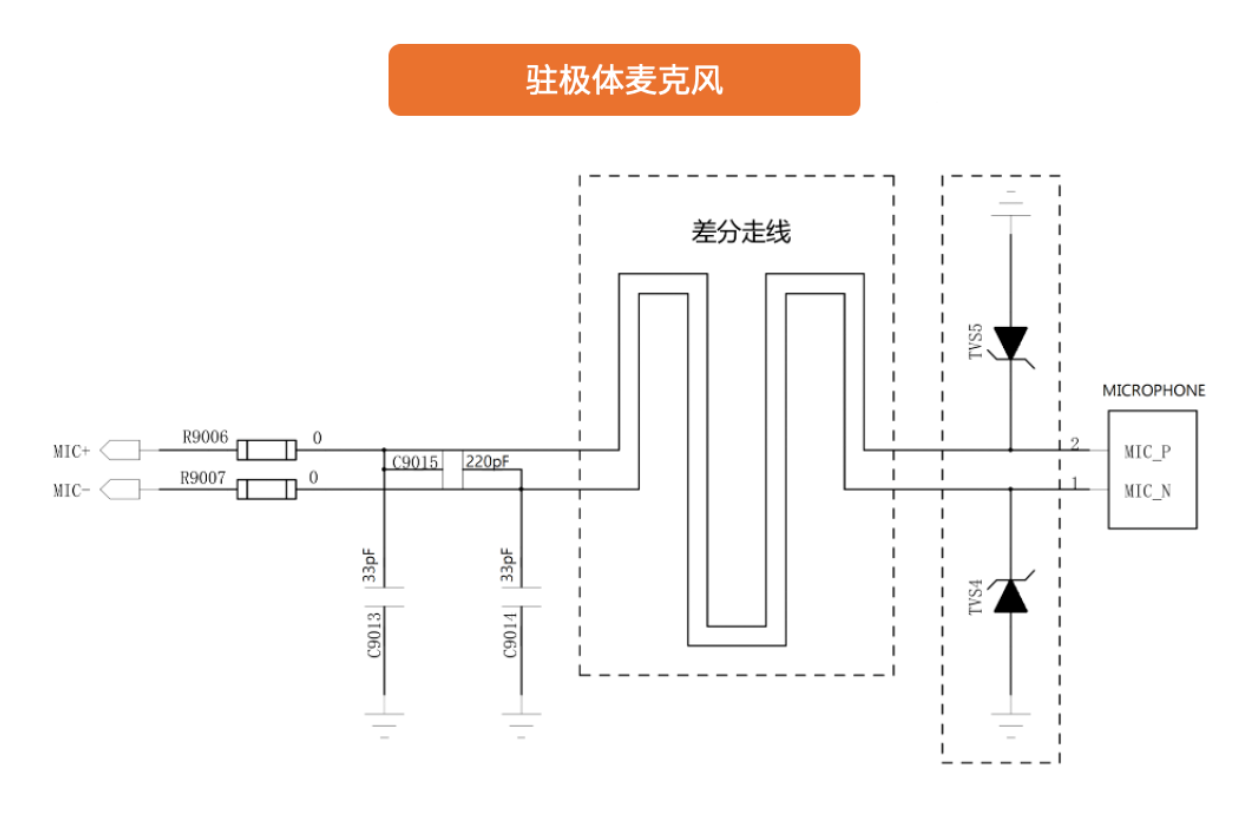

駐極體麥克風：
Air780EHV已內置Micbias偏置，外面無需再加；

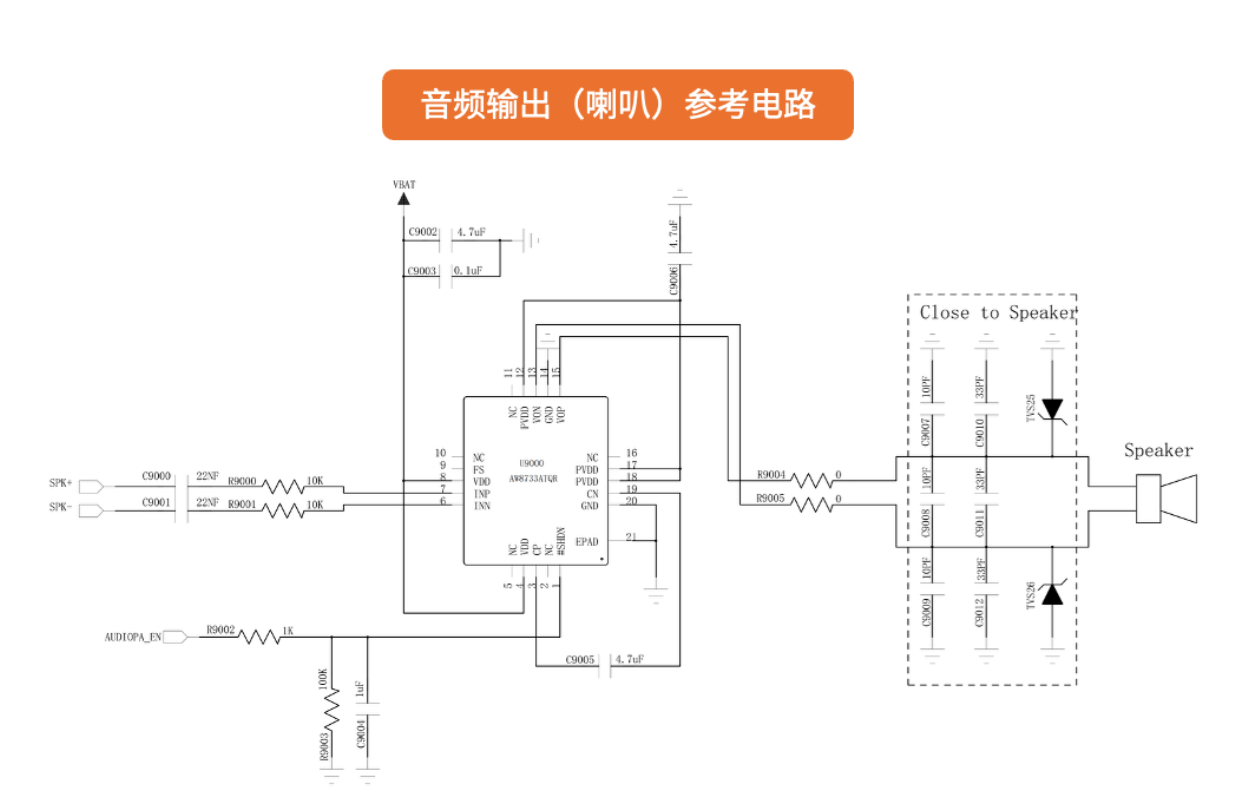

喇叭：
必須外置音頻PA，內置ES8311的音頻輸出無法直接驅動喇叭；

AudioPA_EN：
芯片PA使能信號，涉及到POP音的控制，詳情見audio核心庫中的描述：

音頻配件板：

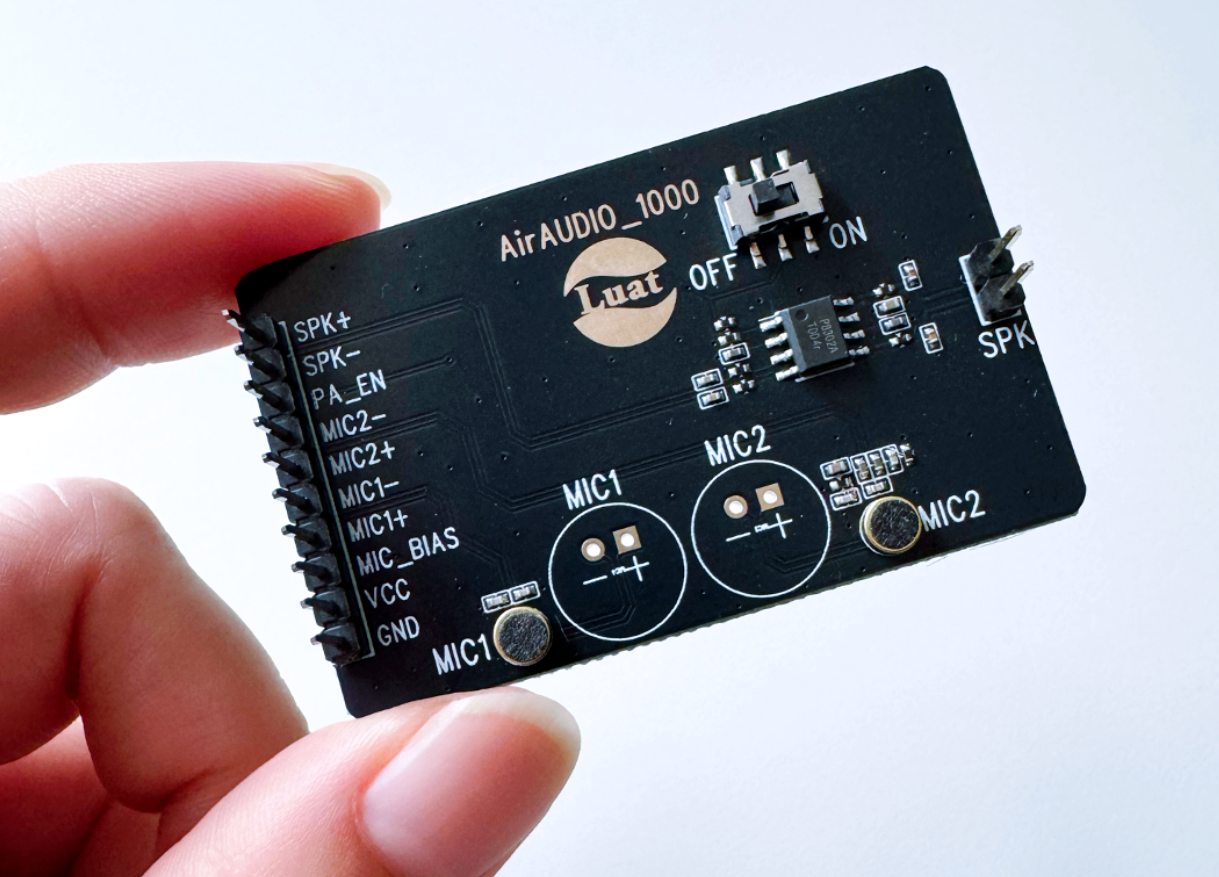

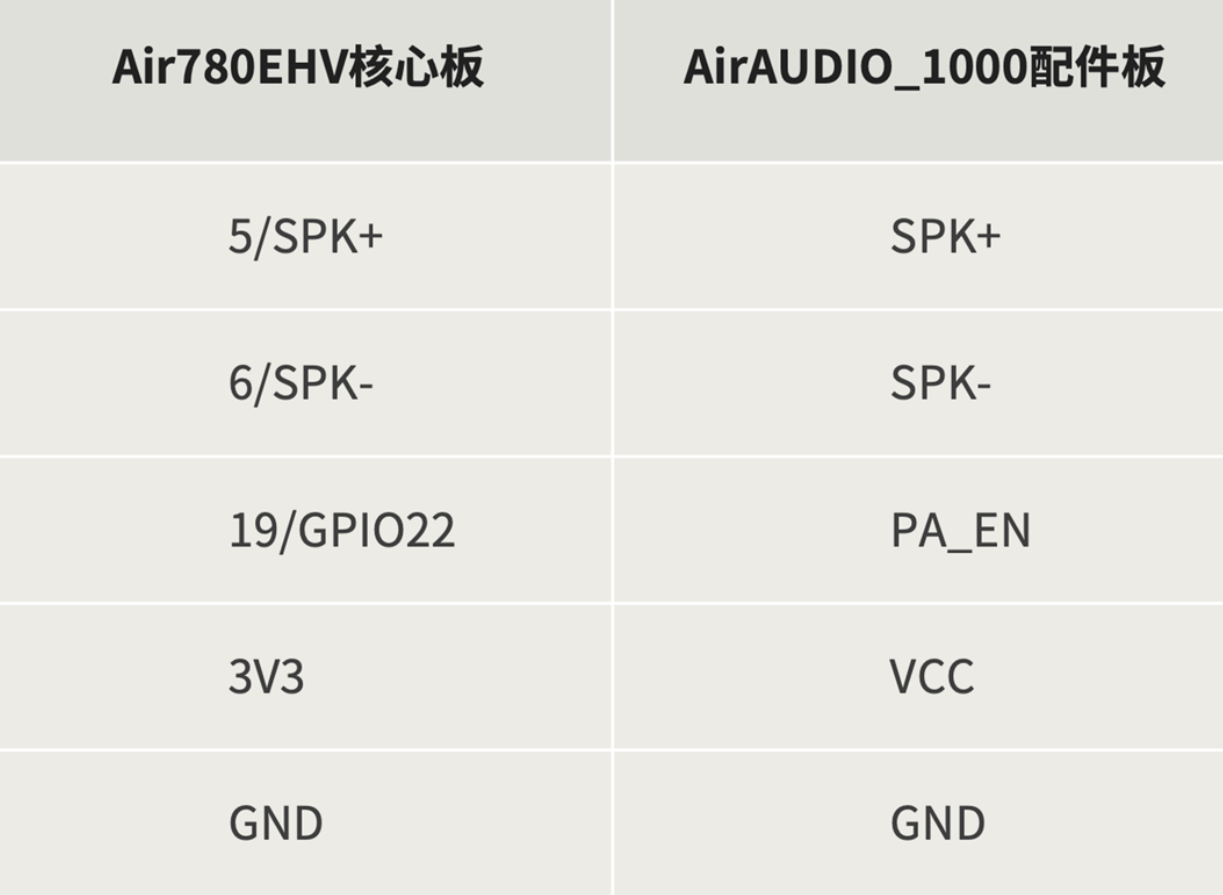

我們?cè)O(shè)計了AirAudio_1000，可以幫助大家搭配Air780EHV快速驗證音頻功能。
