在嵌入式、物聯網、工控、車載等硬件系統中，啟動存儲器（Boot Flash）是決定設備能否上電即跑、穩定可靠的核心器件。實際選型中，SD NAND、SPI NAND、NOR Flash是常見的非易失性存儲方案，但業界有一條明確共識：SD NAND幾乎不用于存放啟動代碼，而 SPI NAND和 NOR Flash是主流啟動介質。

這一差異并非單純成本或容量問題，而是由接口協議、CPU訪問機制、XIP能力、初始化流程、傳輸方式、可靠性設計共同決定。本文從啟動原理、數據傳輸、硬件交互、優劣勢及場景適配四個維度，完整拆解三類存儲的核心區別，幫你徹底理解啟動存儲的選型邏輯。

一、先搞懂：嵌入式設備「啟動」的核心硬件要求

設備上電后，CPU/MCU要完成復位、取指、執行，對啟動存儲有 4個剛性要求，缺一不可：

上電即訪問，無復雜前置初始化：CPU剛復位時，時鐘、外設、驅動均未配置，存儲必須能被硬件直接尋址讀取，無需軟件協議握手、狀態機配置。

支持 XIP（eXecute-In-Place，就地執行）：代碼可直接在 Flash中運行，無需先搬運到 RAM，滿足極小體積 BootROM、片上 RAM不足的場景。

字節級 /任意地址隨機讀取：CPU取指是單字節 /指令級隨機跳轉，不允許僅支持塊 /頁批量讀取。

低延遲、時序確定、無壞塊 / FTL依賴：啟動階段無錯誤處理、壞塊管理、ECC校驗軟件，存儲必須保證地址穩定、讀取可靠。

滿足以上條件，才能作為一級啟動介質（存放 Bootloader、第一階段啟動代碼）；不滿足則只能作為數據存儲 /二級鏡像存儲（如系統固件、文件、日志）。

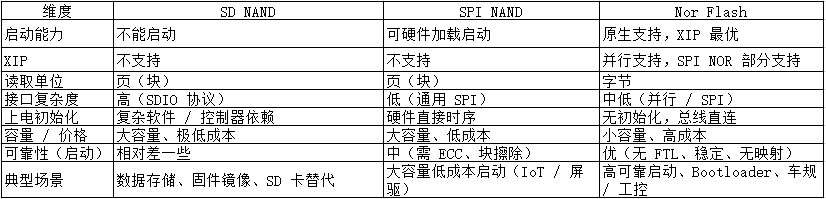

二、核心結論先行：三類存儲的啟動能力本質差異

下面從接口與傳輸方式、啟動限制、優劣勢逐層拆解。

三、SD NAND：為什么不適合存放啟動代碼

SD NAND本質是封裝成 SD形態的 NAND Flash裸片，內置 SD控制器，對外遵循 SDIO 協議，看似引腳少、易用，但違背啟動存儲的硬件規則。

1. SD NAND數據傳輸與接口機制

接口：SDIO總線（CMD + DAT0~3 + CLK）

屬于主機 -從機協議型接口，不是簡單的地址 /數據總線，必須由主機 SD控制器發送標準命令交互：

上電發送 CMD0軟復位

CMD1 / CMD8做電壓識別、卡初始化

CMD9/CMD10獲取 CID/CSD配置

讀數據必須用 CMD17（單塊讀）+地址 +等待響應 +整頁傳輸

傳輸方式：半雙工、塊 /頁為最小單位

不支持單字節隨機讀，只能整頁（2KB/4KB）讀寫

讀寫必須經過命令 -響應 -數據三步握手，延遲高、時序不確定

數據方向切換需重新配置總線，無法像總線一樣隨時取指

2.三大問題：無法承擔啟動職責

無 XIP，完全不能就地執行

CPU無法直接從 SD NAND取指，必須先通過驅動把整頁數據搬到 RAM，再從 RAM執行。但啟動初期無驅動、無 RAM初始化，陷入 “先有雞還是先有蛋”死循環。

依賴 SD控制器與軟件協議，上電不可直接訪問

SDIO是復雜高速協議，需要時鐘配置、相位校準、狀態機切換，純硬件無法自動完成初始化，必須軟件參與，而上電第一步就是取指，不可能先運行驅動。

內置 FTL、壞塊、ECC，啟動階段不可控

SD NAND為兼容存儲卡場景，內置損耗均衡、壞塊替換、ECC校驗，邏輯地址與物理地址映射不透明，啟動代碼不能跨塊跳轉、地址不穩定，極易出現上電讀失敗、指令錯亂。

3. SD NAND優劣勢總結

優勢：容量大（Gb級）、價格低、引腳少、兼容標準 SD卡槽、易用性高、適合大容量數據存儲

劣勢：無 XIP、協議復雜、上電不可用、可靠性不滿足啟動、僅做數據存儲

定位：數據盤、固件備份、日志、文件系統，絕對不參與一級啟動

四、SPI NAND：可以啟動，但本質是「加載型啟動」

SPI NAND是NAND Flash裸片 + SPI接口轉換，對外是標準 SPI（CS/CLK/MOSI/MISO），保留 NAND大容量低成本特性，同時解決了 SD NAND的協議壁壘。

1. SPI NAND數據傳輸與接口機制

接口：標準 SPI / QSPI / Octal SPI

通用同步串行接口，無復雜協議命令集，僅靠片選、時鐘、移位完成通信，MCU通用 SPI控制器即可驅動，無需專用 SDIO。

傳輸方式：串行移位、頁訪問、指令簡單

讀指令：0x03（慢速）/ 0x0B（快速）+ 3字節地址 +串行輸出數據

最小訪問單位仍是頁（2KB/4KB），不支持真正字節隨機讀

全雙工 /半雙工串行，速度由時鐘決定，支持四線 /八線提速

2.為什么 SPI NAND可以存啟動代碼？

上電硬件直接訪問，無需軟件協議初始化

SPI時序簡單，MCU硬件 BootROM可直接控制 SPI時序，不需要發送復雜 SD命令，上電即可發送讀指令。

MCU硬件支持「SPI啟動加載機制」

主流 MCU（STM32、ESP32、RV1106、全志、瑞芯微）內置 BootROM，硬件實現：

上電自動配置 SPI時鐘

發送讀指令，從固定地址讀取小體積 Bootloader（如 4KB/8KB）

硬件直接搬運到片內 SRAM，再跳轉到 SRAM執行

雖無 XIP，但滿足「一級啟動加載」需求

SPI NAND本身不支持 XIP，但硬件加載流程固化在 BootROM，屬于「硬件預加載 → RAM執行」，完美避開軟件依賴，實現可靠啟動。

優劣勢總結

優勢：容量大（1Gb~8Gb+）、成本低、引腳極少（4~10腳）、兼容通用 SPI、支持硬件啟動、適合中大容量啟動 +存儲

劣勢：無 XIP、頁訪問、隨機讀取慢、擦除以塊為單位、需依賴 MCU BootROM適配

定位：主流低成本大容量啟動介質（IoT、機頂盒、屏驅、工控）

五、NOR Flash：真正原生支持啟動，XIP王者

NOR Flash是最早為代碼存儲設計的非易失存儲，架構最接近 SRAM，是啟動最穩定、最通用的方案，分并行 NOR（傳統）和 SPI NOR（主流小容量）。

1. NOR Flash數據傳輸與接口機制

（1）并行 NOR（經典啟動架構）

總線結構：獨立地址線 +數據線 +控制信號（CE/OE/WE）

與 CPU總線直連，地址直接映射，完全等同于訪問靜態內存。

傳輸方式：并行同步 /異步、字節級隨機讀取

最小單位：字節（8bit）

任意地址直接讀，無命令握手、無頁等待

讀取延遲 ns~us級，完全匹配 CPU取指速度

（2）SPI NOR（當前小容量主流）

接口：SPI/QSPI/Octal SPI

傳輸：串行，但保留字節訪問能力

優勢：支持 XIP（模式 - 0 /模式 - 3），CPU可直接在 Flash上執行代碼，無需搬運到 RAM

2.為什么 NOR Flash是最理想的啟動介質？

原生支持 XIP，上電即執行

無需加載到 RAM，CPU直接取指運行，BootROM極小即可啟動，適合裸機、RTOS、極簡系統。

無復雜初始化，總線直接映射

并行 NOR上電即被 CPU尋址；SPI NOR由硬件自動配置時序，無協議依賴、無軟件參與。

字節級隨機讀取、低延遲、穩定可靠

無頁訪問、無壞塊設計（工業級極少壞塊）、無 FTL、地址固定，完全滿足啟動代碼頻繁跳轉、隨機訪問需求。

3. NOR Flash優劣勢總結

優勢：支持 XIP、字節隨機讀、啟動最穩定、延遲最低、兼容性最廣、全場景通用

劣勢：容量?。ㄍǔ?128Mb~2Gb）、價格高、并行 NOR引腳多、擦除速度慢

定位：關鍵啟動代碼、Bootloader、配置區、車規 /工控 /高可靠場景

六、終極對比：傳輸方式與啟動能力核心差異（精華總結）

1.數據傳輸方式本質區別

SD NAND（SDIO）

協議型半雙工傳輸 →命令 -響應 -數據塊傳輸 →頁訪問 →不支持隨機讀 →必須軟件驅動

SPI NAND（SPI）

串行移位傳輸 →指令 +地址 +數據幀格式 →頁訪問 →硬件可直接讀 →無 XIP

NOR Flash（并行 / SPI NOR）

并行總線 /串行字節訪問 →地址直接映射 →字節隨機讀 →支持 XIP →上電即取指

2.啟動能力差異根源

SD NAND：協議太重、上電不可用、無 XIP、地址不透明 →不能啟動

SPI NAND：接口簡單、硬件可加載、無 XIP →可啟動（依賴 MCU硬件加載）

NOR Flash：總線直連、XIP、隨機讀、穩定 →原生完美啟動

3.三類存儲優劣勢總表

七、工程選型指南：該用誰？

必須用 NOR Flash

車規、醫療、工控、高可靠、低延遲

極簡系統、無 OS、RTOS、需 XIP

啟動代碼?。? 16MB）

優先用 SD NAND

IoT、消費電子、機頂盒、智能屏

需要大容量（≥ 256MB）+啟動二合一

MCU支持 SPI啟動加載

不用 SD NAND存啟動代碼

僅用于：數據盤、日志、多媒體、升級固件備份

啟動必須由 NOR / SPI NAND負責，SD NAND只做數據層

八、結語：不是性能問題，是架構定位問題

SD NAND不能啟動，不是速度不夠，而是定位為「數據存儲設備」，采用 SDIO協議、塊訪問、FTL映射，完全為文件系統與大容量讀寫設計，違背 CPU啟動的總線級、隨機取指、上電即用規則。

SPI NAND通過簡單 SPI接口 +硬件 BootROM加載，折中實現大容量啟動；NOR Flash則以XIP、字節隨機讀、總線直連，成為最穩定的啟動黃金標準。

一句話記住選型本質：

SD NAND是「盤」，SPI NAND是「可啟動的盤」，NOR Flash是「真正的啟動內存」。
