開發板簡介

1

開發板介紹

WT9932C5-TINY是一款專為輕量化物聯網開發設計的迷你開發板，核心基于樂鑫ESP32-C5芯片，搭載啟明云端WT0132C5-S5模組，整體尺寸僅23×38mm，在極小體積內實現了強勁性能與豐富功能的平衡。

開發板主頻高達240MHz，依托ESP32-C5升級的無線能力，支持Wi-Fi6(802.11ax)與藍牙5.3雙模通信，相比前代吞吐量提升更明顯、延遲更低，且通信距離與抗干擾性增強，尤其適合多設備并發的智能家居或遠距離數據傳輸場景；同時芯片內置硬件加密引擎與安全啟動機制，為智能門鎖等對安全性敏感的設備提供可靠保障。

硬件設計上，不僅將所有引腳全引出，支持面包板快速開發，還集成了 USB轉串口芯片，簡化用戶調試流程；同時板載 RGB燈、EN與 BOOT功能按鈕及電源指示燈，滿足基礎功能驗證與狀態監測需求；電源部分采用 LDO設計，最大支持 1A電流輸出，保障外設穩定供電；此外，通過將 EN引腳短接 GND，開發板可切換為 USB轉串口調試器，進一步提升開發板功能性。

2

產品特點

1.超小尺寸，高集成度 23×38mm迷你尺寸，適配空間受限的場景（如小型智能設備、嵌入式模塊），同時集成模組、USB轉串口、板載燈/按鈕，無需額外外接核心元件，開箱即可開發。

2.強勁性能,雙模無線基于ESP32-C5芯片,240MHz主頻保障數據處理效率,支持WiFi與藍牙雙模通信，滿足物聯網設備的無線連接需求，適配智能家居、遠程控制、數據傳輸?shù)榷鄨?chǎng)景。

3.靈活開發，兼容便捷所有引腳全引出，可直接插入面包板搭建原型，兼容各類傳感器、執行器等外設；支持板載 USB轉串口，無需額外購買串口模塊，降低開發門檻。

4.多功能調試，一物兩用板載 EN（使能）與 BOOT（啟動）按鈕，方便進入下載模式；通過 EN短接GND可切換為 USB轉串口調試器，可用于其他設備的串口調試，提升硬件復用率。

5.穩定供電，狀態可視 LDO電源設計最大支持 1A電流輸出，為外設提供穩定供電；板載電源指示燈實時顯示供電狀態，RGB燈可用于功能驗證、狀態指示（如網絡連接、數據傳輸），直觀便捷。

3

開發板圖片

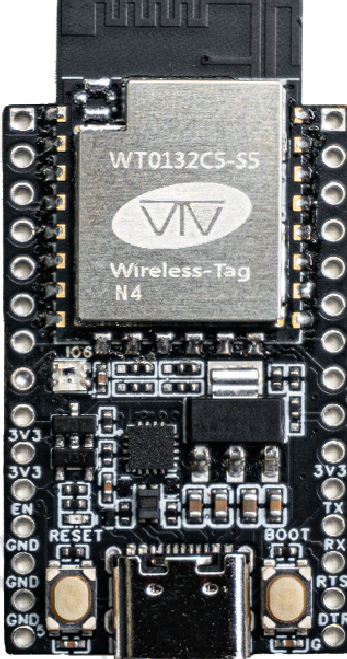

正面視圖

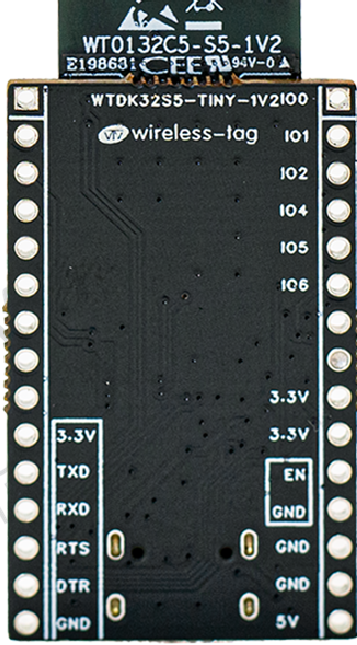

反面視圖

硬件參考

1

功能框圖

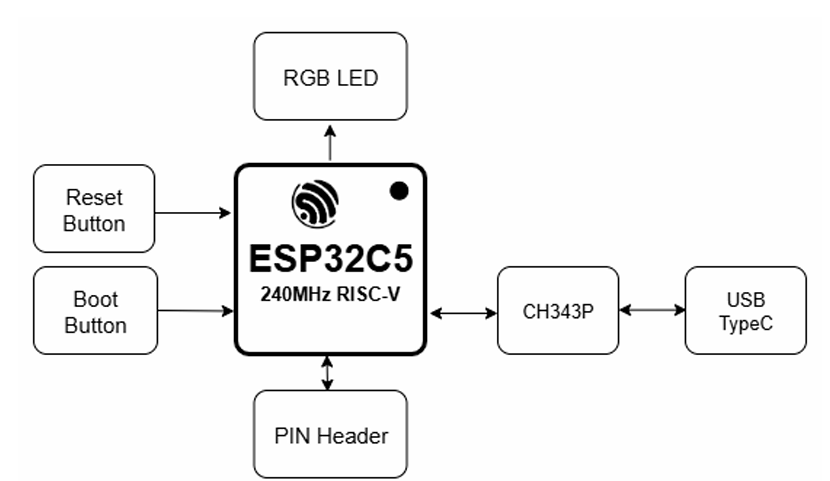

圖 3 -功能框圖

2

硬件外設

3

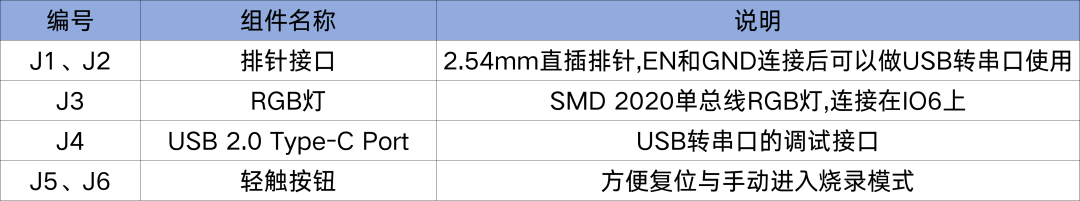

組件介紹

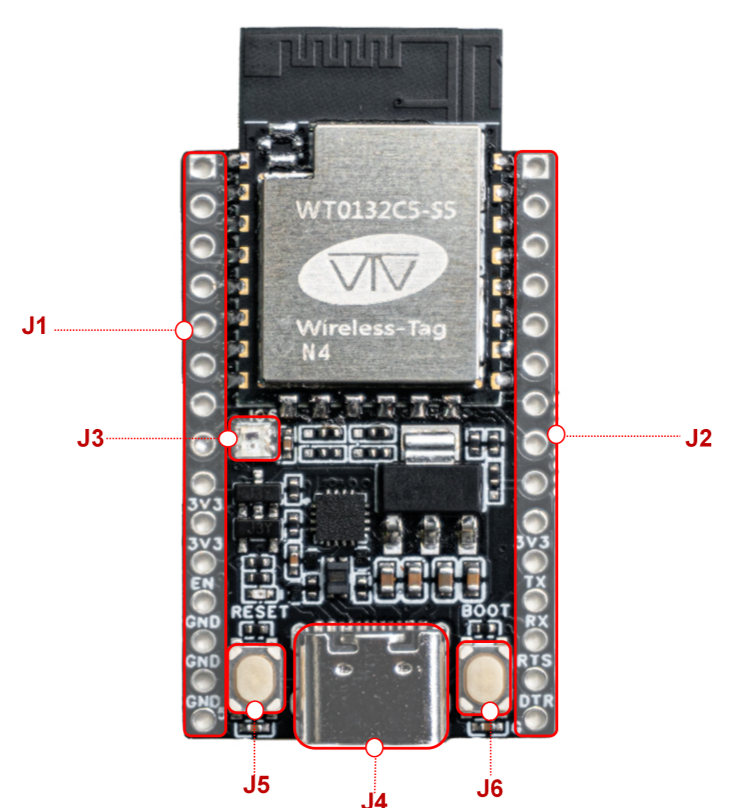

圖 4 -接口組件

4

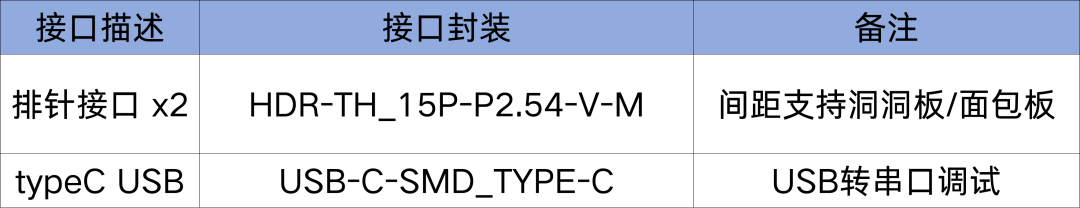

接口封裝

5

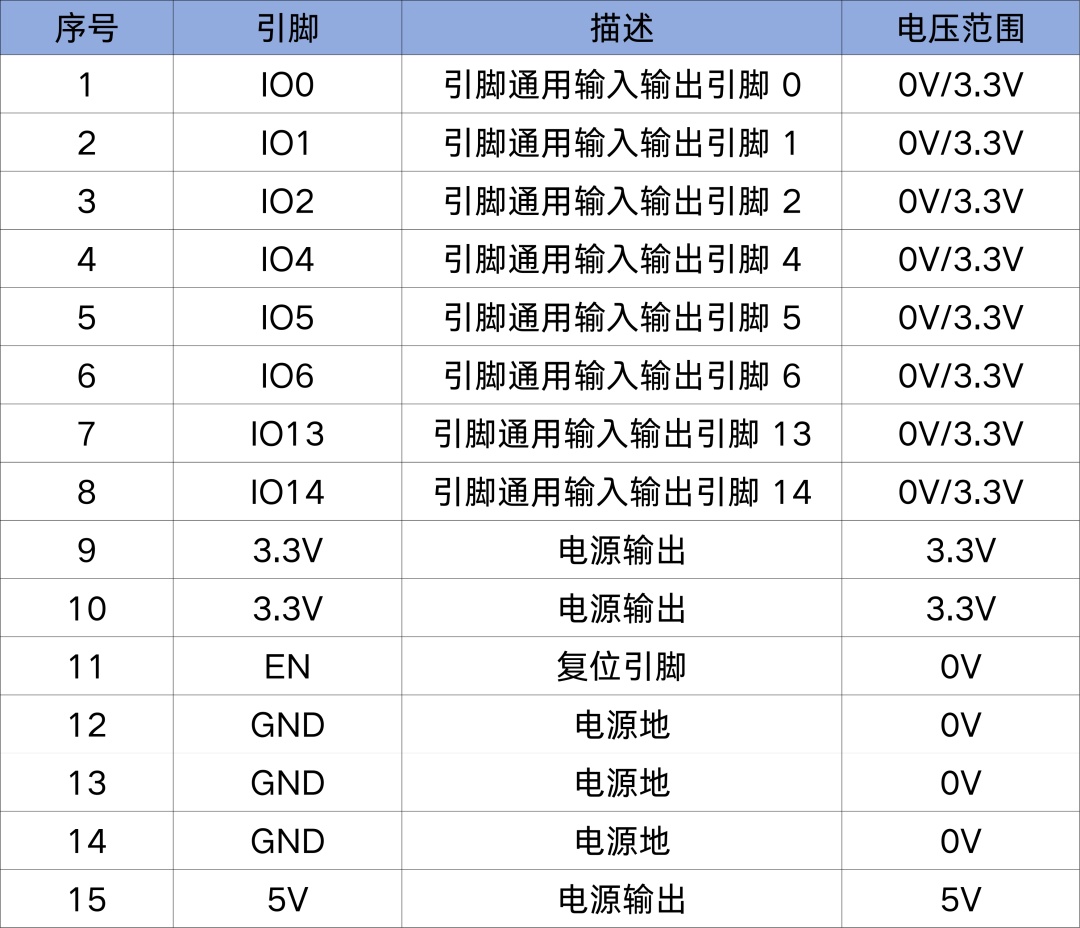

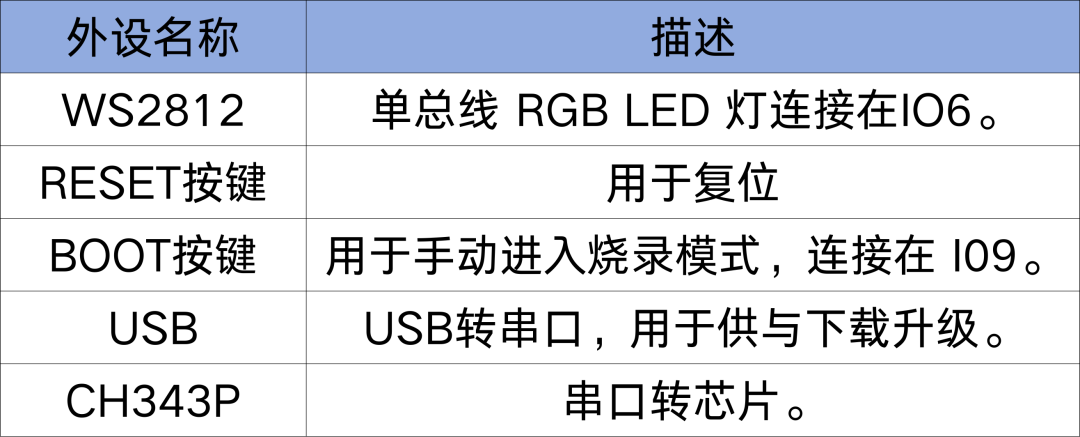

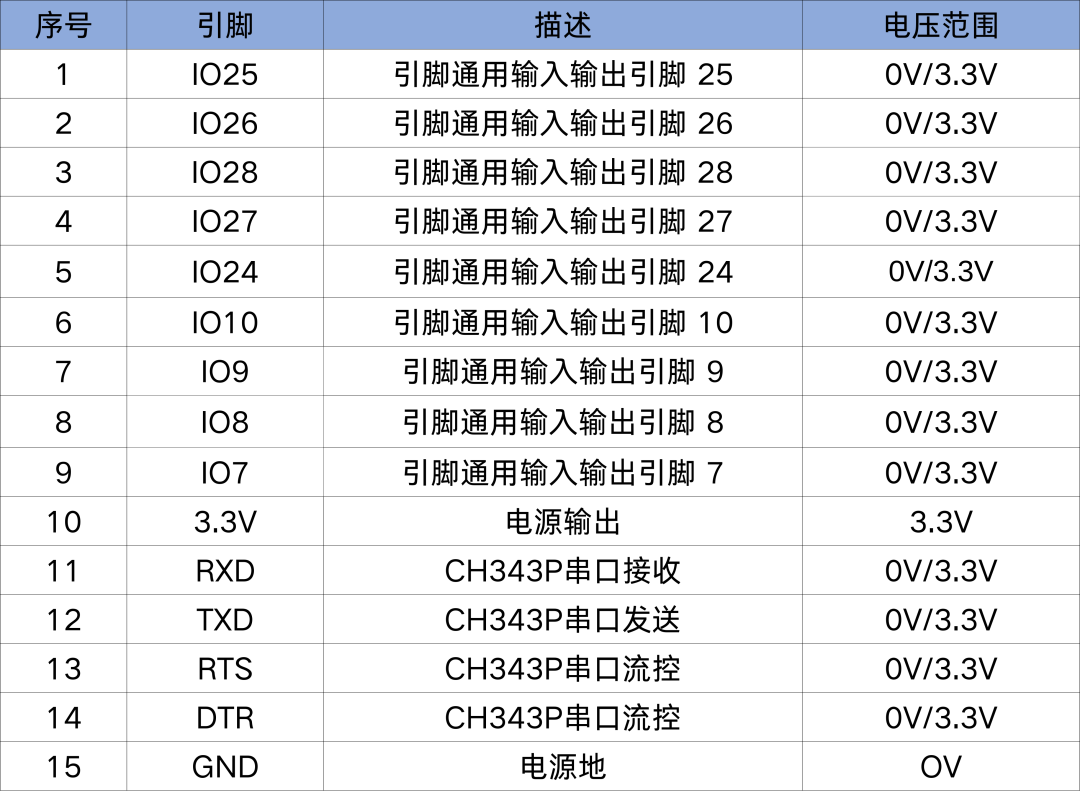

接口說明

[J1]排針接口

[J2]排針接口

[J3]RGB燈

RGB燈使用單總線,,VWS2812,連接到開發板上的IO6引腳。

[J4]Type-C

串口芯片使用的是CH343P。通過EN和GND連接,開發板可以變成USB轉串口模塊

原理圖

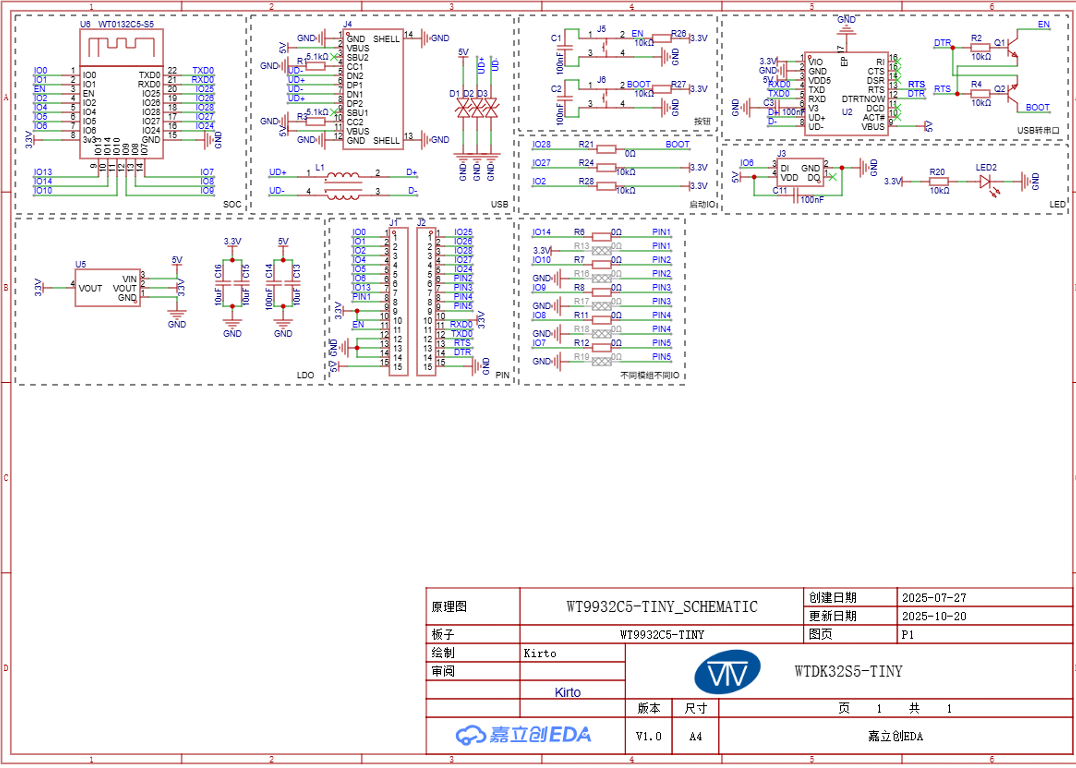

圖 5 -原理圖

結構支持

1

PCBA尺寸圖

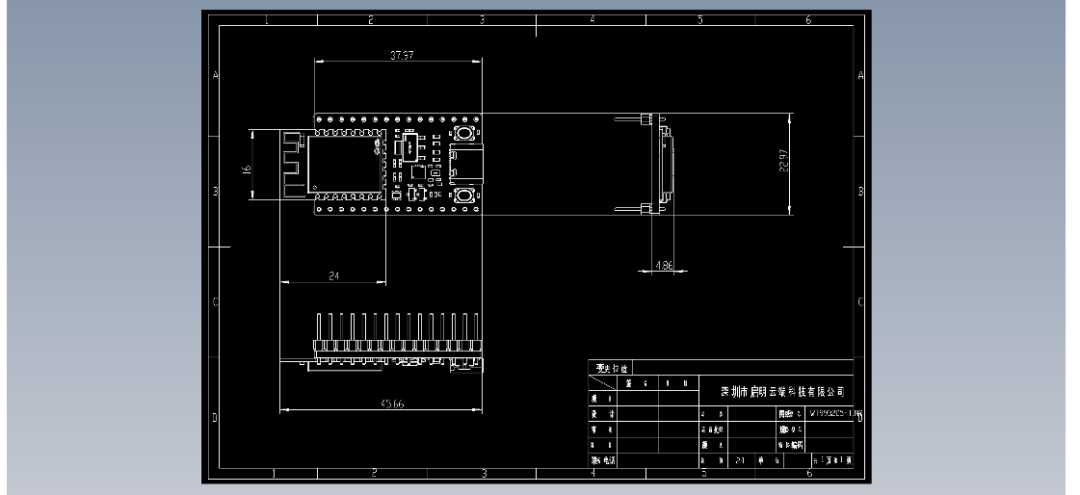

圖 6 -主板尺寸圖

使用指引

1

準備工作

在開始使用設備前，請準備以下物品和環境條件：

USB-C數據線 × 1用于為開發板供電或與電腦連接，建議使用原裝或質量良好的線材，保證供電穩定。

WT9932P4-TINY開發板×1本產品的核心硬件設備。

2

硬件配置

1.連接供電

使用 USB-C數據線將開發板與電腦或 USB適配器相連。

推薦適配器規格為 5V/1A及以上，確保供電穩定。

上電后，設備將自動啟動，指示燈亮起表示設備已通電。

3

使用指南

按照官方文檔搭建 IDF環境官方快速入門

clone例程clone官方的blink例程并 export esp-idf。

編譯并燒錄例程使用 USB-C數據線，連接上開發板的 USB。使用：

idf.pyset-target esp32c5idf.py build

menuconfig 修改IO為6

idf.py menuconfig

編譯例程使用：

idf.py flash

燒錄例程，可以查看到開發板中的RGB燈閃爍。
