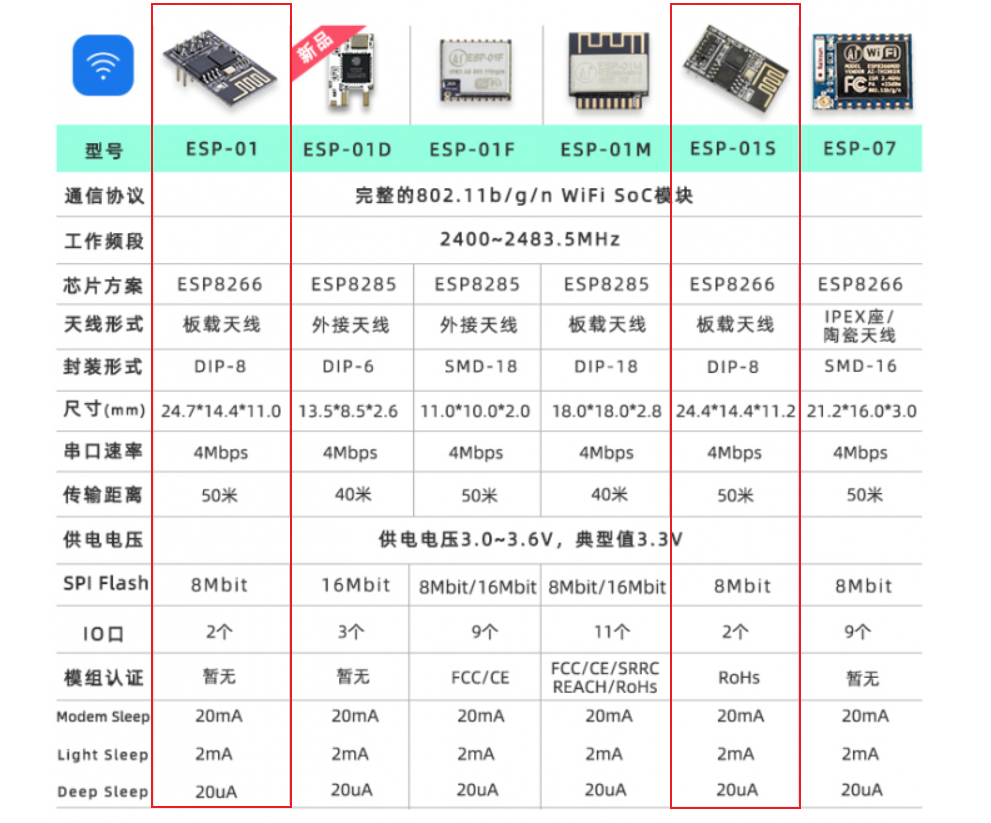

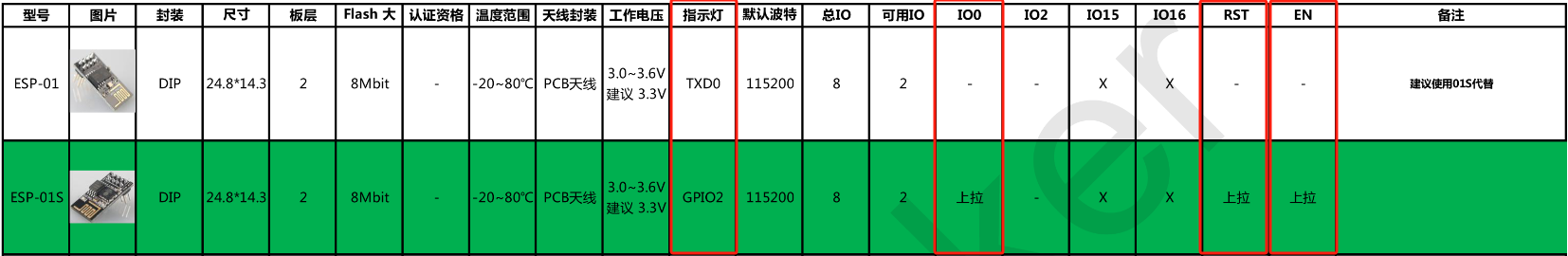

一、ESP-01 與 ESP-01S 的區別

• 引腳：ESP-01S 的 IO0、RST 和 EN 引腳內置上拉，ESP-01 則沒有。
• 絲印：ESP-01S 背面有引腳定義絲印，ESP-01 則沒有。
• 指示燈：
  ESP-01S 只有一個藍色 LED 指示燈，上電后和進行串口通訊時藍色 LED 指示燈閃爍。
  ESP-01 有一個紅色 LED 和一個藍色 LED 共兩個指示燈，上電后紅色 LED 指示燈常亮，進行串口通訊時藍色 LED 指示燈閃爍。

二、ESP-01 與 ESP-01S 燒錄 AT 固件

1、模塊接線

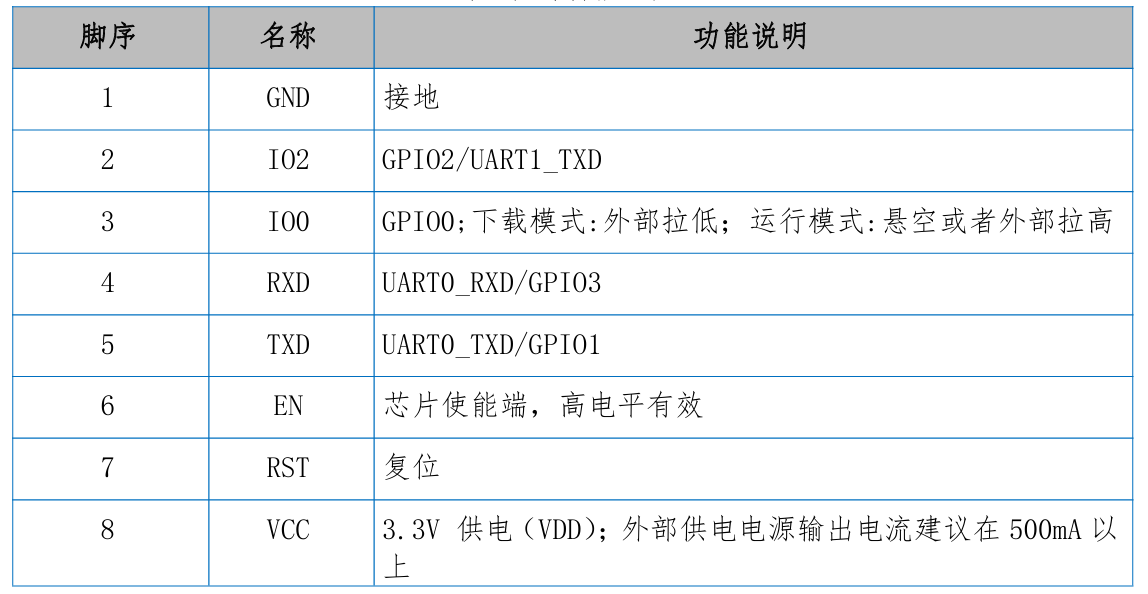

a、管腳功能定義

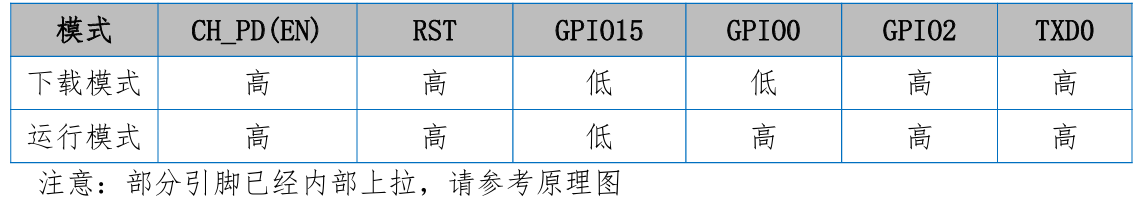

b、模組啟動模式

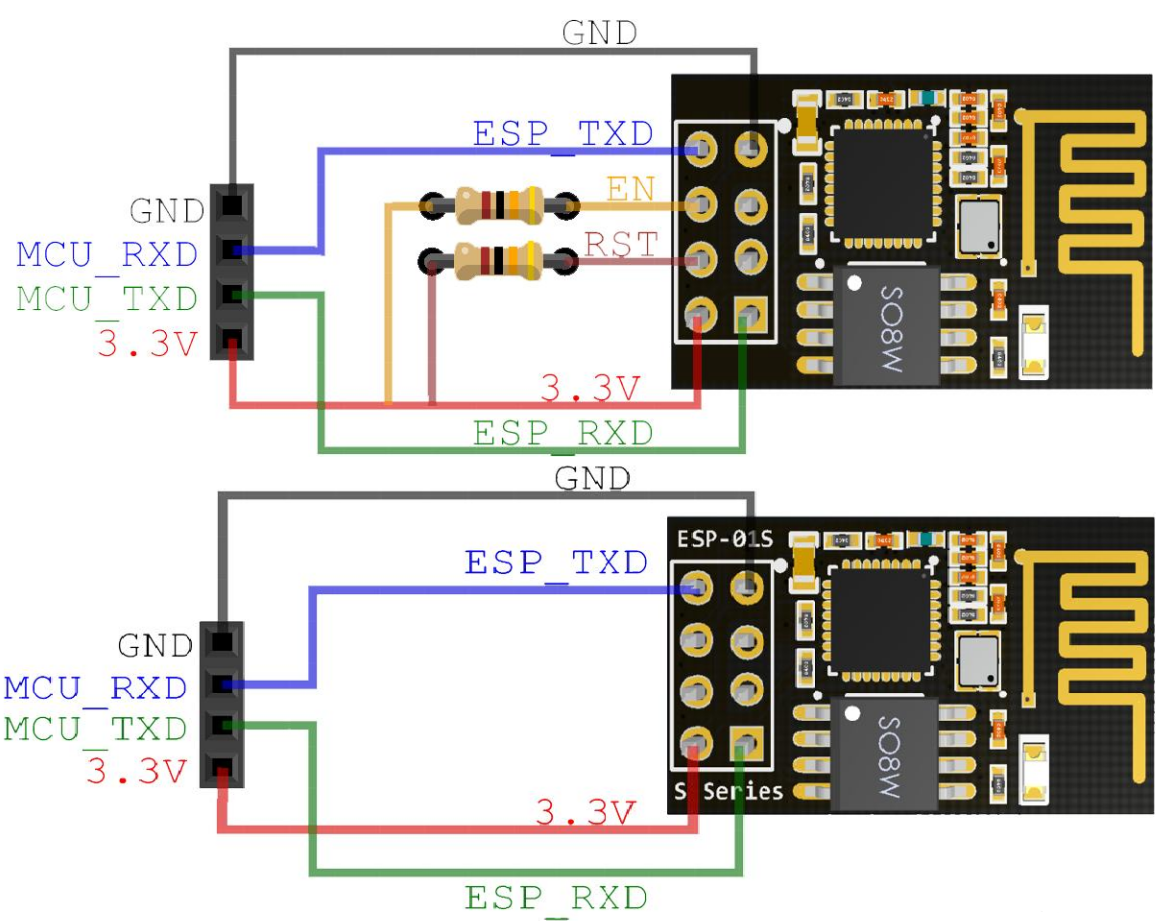

c、模塊接線

• 如果下載固件時，一直提示等待上電同步，可以將 RST 引腳短接一下 GND 后懸空或者接 VCC。

2、下載 AT 固件

• AT 固件
• 注意事項：因為 SPI Flash 為 8M，所以只能夠燒錄 8M 的 AT 固件。

3、下載固件燒錄工具

燒錄工具：flash_dowmload_tool

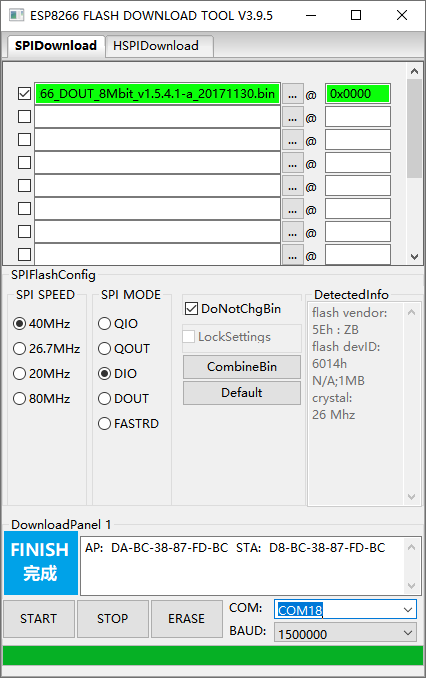

4、固件燒錄步驟

5、模塊快速燒錄 AT 固件

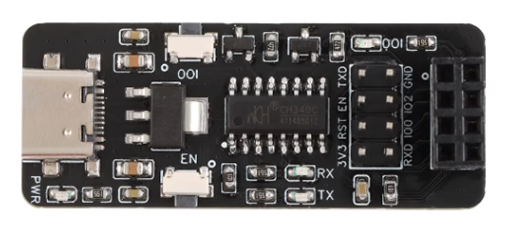

• 使用 ESP-01/01S轉接板模塊快速燒錄 AT 固件，免去麻煩的接線過程。

三、ESP-01 與 ESP-01S 發送 AT 指令

1、模塊接線

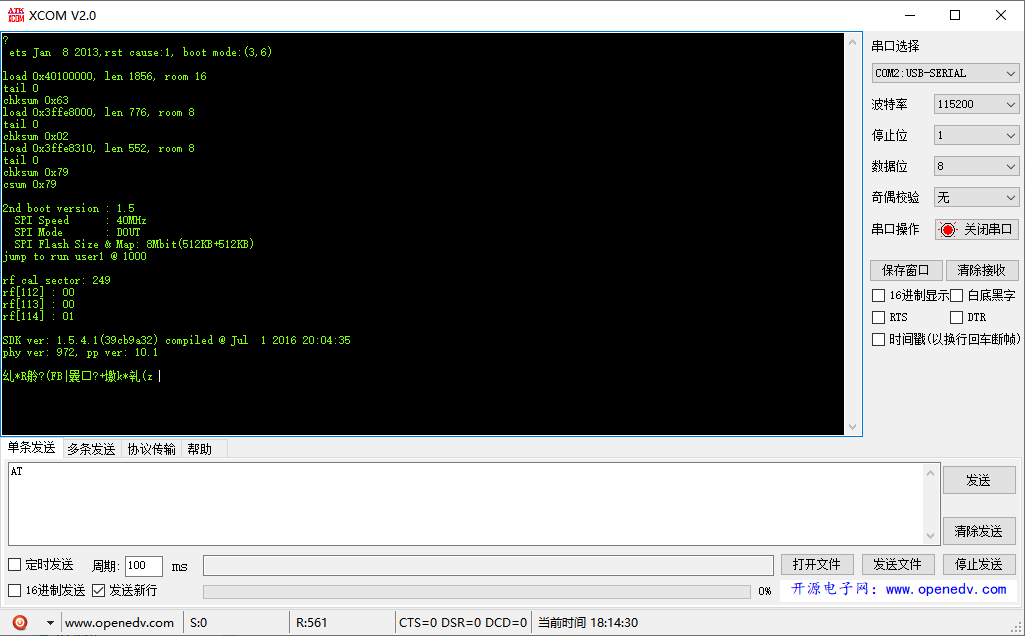

2、上電信息

• 注意：波特率為 76800。如果波特率為 115200，顯示窗口則會顯示一些亂碼，但是不影響使用。

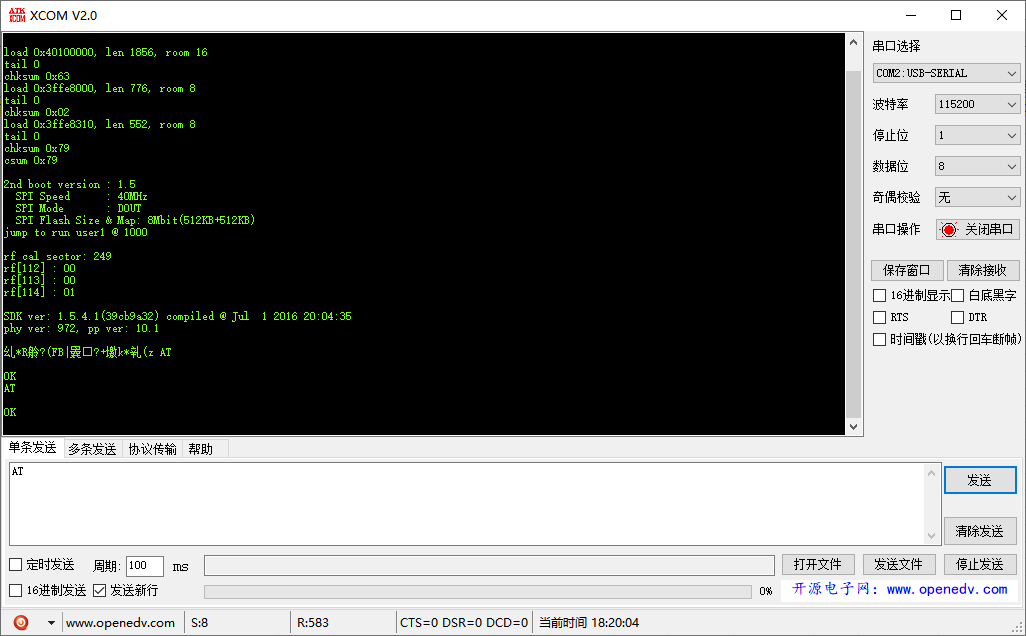

3、發送 AT 指令

• 注意：發送 AT 指令的波特率為 115200，同時需要勾選發送新行。
