前言

知名品牌 laifen徠芬前陣子推出了新一代掃振電動牙刷i2，產品在充電體驗上也同步迎來重要升級，支持全新的磁吸無線充電方式，獲得廣大用戶的一致好評。

徠芬還為該系列牙刷量身打造了一款15W USB-C無線磁吸充電底座，其內置磁吸模塊可與牙刷手柄快速吸附對齊，實現“咔噠”即充的便捷體驗。

同時這款底座還具備良好的通用性，可兼顧為部分支持Qi協議的耳機、手機等設備進行無線補電，進一步提升了產品的實用性。下面我們將對這款底座進行詳細拆解，探究其內部結構、關鍵芯片與設計工藝。

徠芬15W無線磁吸充電底座外觀

徠芬掃振電動牙刷i2的包裝內含牙刷手柄、無線磁吸充電底座、掃振刷頭Pro（SS款）、掃振刷頭Pro（S款）、快速操作指南以及產品說明書。

徠芬15W無線磁吸充電底座拆解

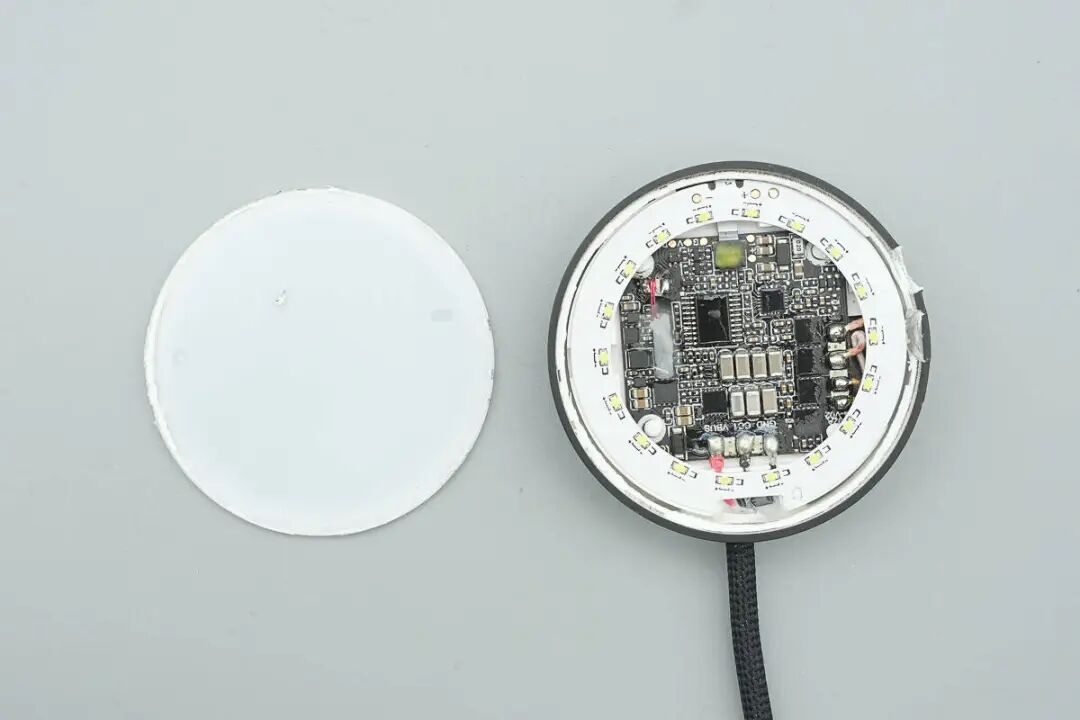

將內部塑料蓋板拆下。

下方邊緣設有LED燈板，中心區域鏤空可見下方主控PCB板。

?

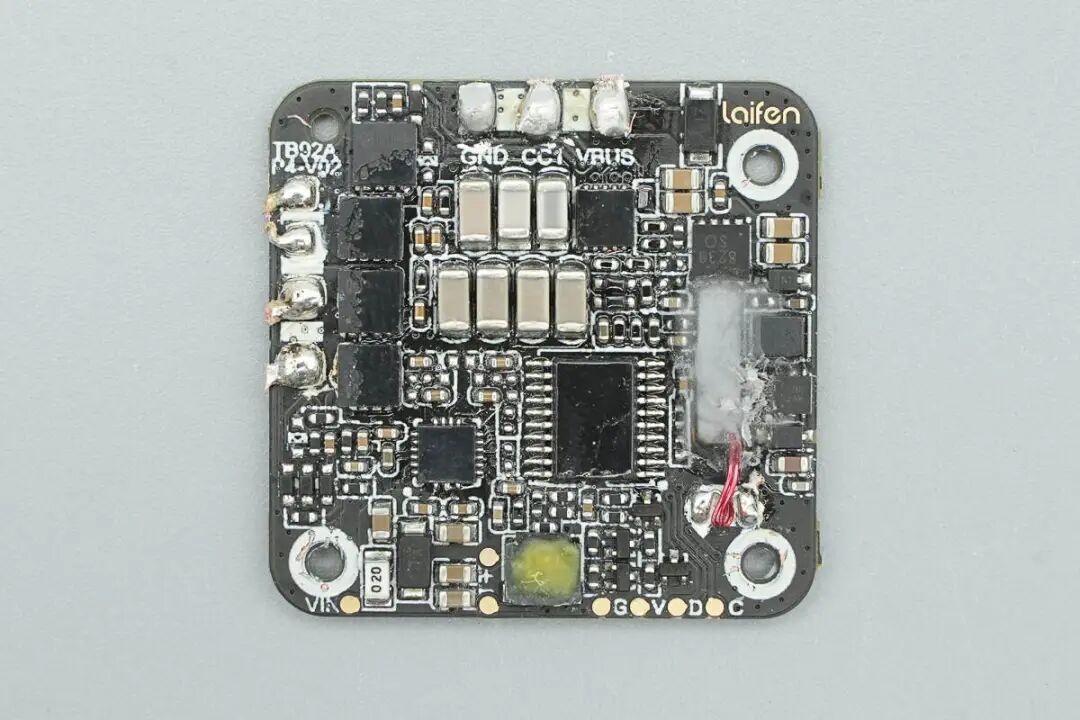

主控PCB板正面設有PD取電芯片、VBUS開關管、LED驅動芯片、無線充主控芯片、集成功率級芯片以及諧振電容切換MOS管。

?

其中VBUS開關管采用我司絲印8239，型號為SSC8239GQ4，PMOS管，耐壓-30V，導阻6.5mΩ，采用DFN3*3-8L封裝。
