IEC61000-3-2規范

IEC61000-3-2標準規范適用于接入到公共低壓供電系統中，每相輸入電流低于或等于16A的電器和電子設備，供電系統的頻率為50Hz/60Hz，供電電壓為220/380V, 230/440V和240/415Vac。

在IEC61000-3-2的規范里面，照明設備(包括調光裝置)屬于C類設備。對于C類設備，在執行這個規范的時候，額定功率大于25W，或者小于25W的照明設備，諧波限值是不同的。

額定功率大于25W的限值和A類設備一樣，諧波電流限值如下：

這個規范的限值不適用于額定功率小于5W的照明設備，對于額定功率大于等于5W，小于25W的照明設備，需要符合以下三個條件之一。

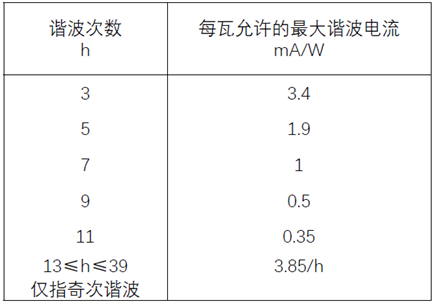

01諧波電流不超過下表中功率相對限值。

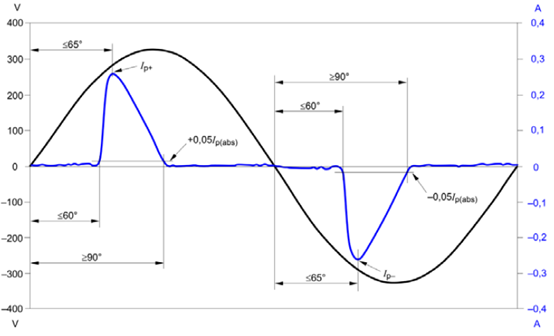

02電流第3次諧波不超過86%，5次諧波不超61%，電流波形滿足下圖要求。(以電壓的過零點作為0°，第一個電流閥值的5%的點的角度≤60°，電流峰值的點的角度≤65°，第二個電流閥值5%的點的角度≤90°)

03電流的THD不超過70%，2次諧波不超5%，3次不超35%，5次不超25%、7次不超30%，9次不超20%，11次不超20%。

橫河解決方案

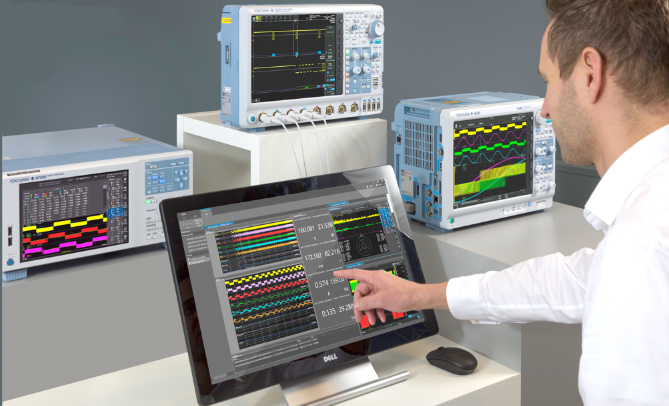

以上就是IEC61000-3-2對于照明設備的諧波電流的限值，如果照明行業需要做合規測試，并且需要按照要求出具報告，橫河的集成軟件平臺IS8000搭配功率分析儀WT5000，可以實現IEC諧波和IEC閃變的合規測試。

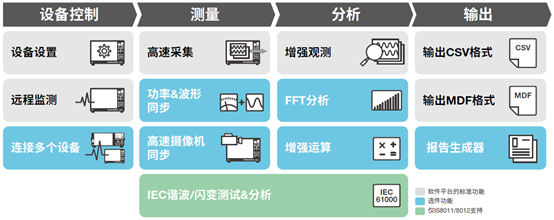

下圖是IS8000的主要功能說明：

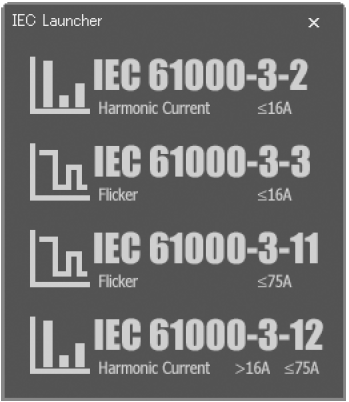

下圖是IS8000進行測試前進行IEC標準選擇的界面：

我們在選擇了對應的測試規范以后，就可以在軟件設置界面里根據被測產品的實際情況進行相應的修改，然后我們的WT5000就可以按照對應的IEC規范的測試步驟進行測量并生成測試報告和判斷被測產品是否合格。

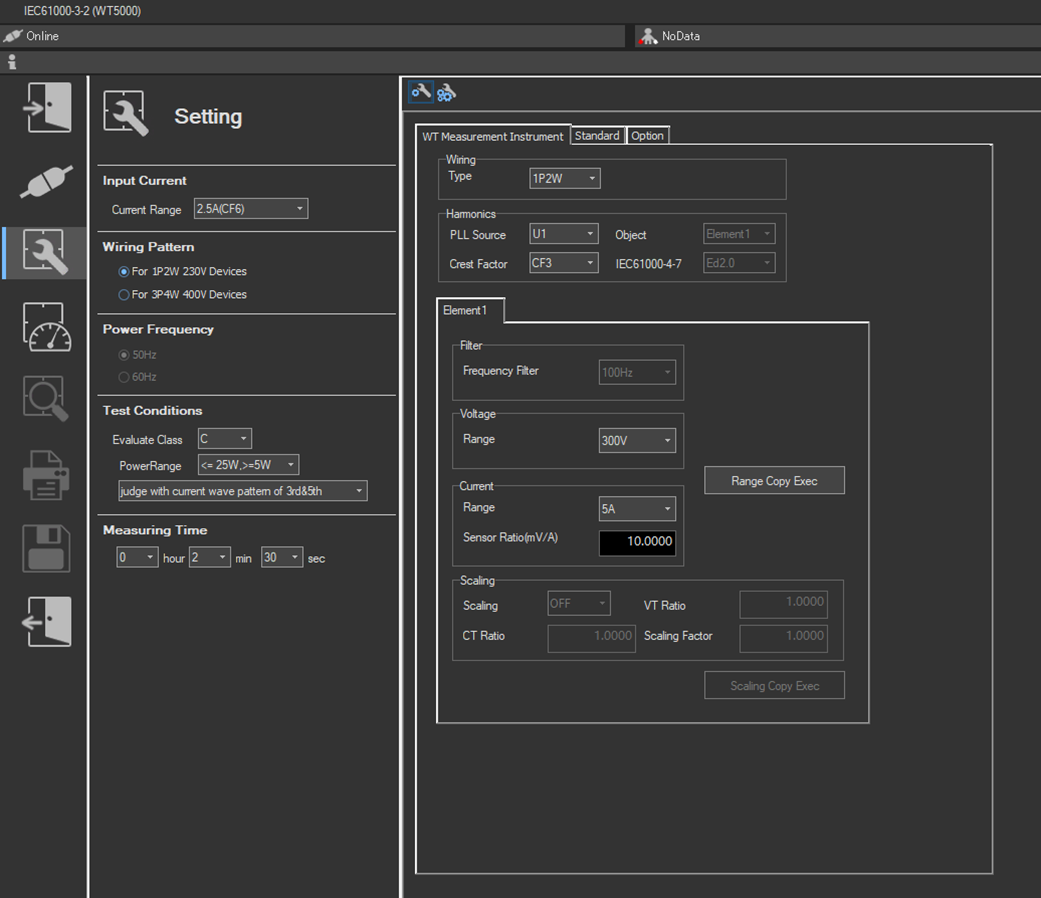

下圖是額定功率≥5W并≤25W的照明設備安裝電流波形和電流第3次和第5次諧波限值來做判斷的設置界面：

在完成設置后，我們可以通過測量窗口，實時看到測量的電參數，諧波數據和測量的剩余時間。

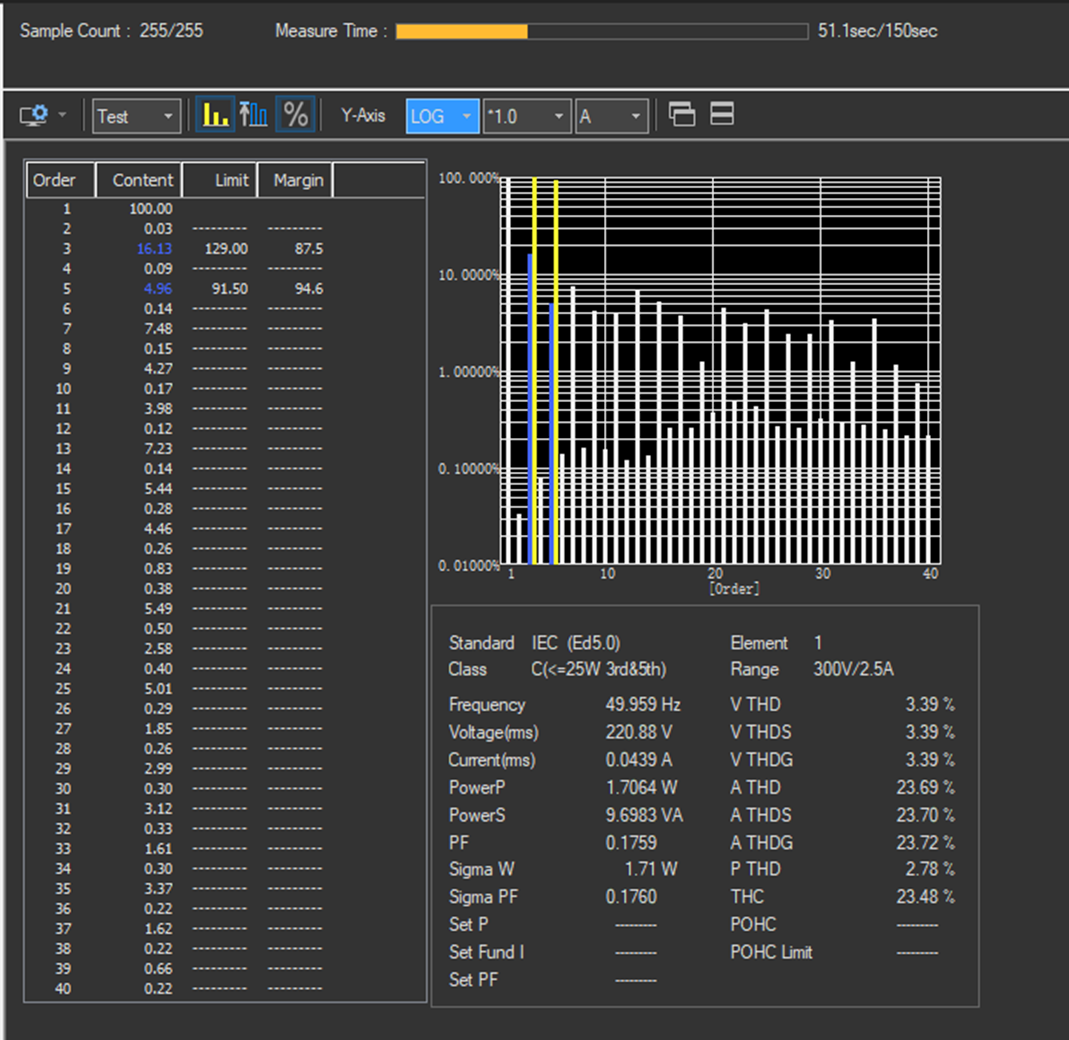

測量結束后，軟件會給我們一個是否合格的判定，并且會生成圖文并茂的測量報告，波形圖上還有一個橙色的角度區域用來快速判別波形圖是否滿足要求。測量分析界面和報告的部分截圖如下：
